PNP Switch, Stop Lamp Switch and Throttle
Position Switch

NAAT0204

SYMPTOM:
CVT or SPORT indicator lamp does not come on in TCM self-
diagnostic procedure even the lamp circuit is good.

DESCRIPTION

NAT0204S01

I

PNP switch

I

The PNP switch assemble includes a transmission range
switch. The transmission range switch detects the selector
position and sends a signal to the TCM.

I

Stop lamp switch
Detects the stop lamp switch position (ON or OFF) and sends
a signal to the TCM

I

Throttle position switch.
Consists of a wide open throttle position switch and a closed
throttle position switch.
The wide open throttle position switch sends a signal to the
TCM when the throttle valve is open at least 1/2 of the full
throttle position. The closed throttle position switch sends a
signal to the TCM when the throttle valve is fully closed.

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

PNP Switch, Stop Lamp Switch and Throttle Position Switch

AT-105

1

CHECK PNP SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “ECU INPUT SIGNALS” in “DATA MONITOR” mode for “CVT” with CONSULT-II.

SAT651J

3. Read out “P/N”, “R”, “D” and “L” position switches moving selector lever to each position.

Check the signal of the selector lever position is indicated properly.

OK or NG

OK

©

GO TO 3.

NG

©

Check the following items:

I

PNP switch
Refer to “Component Inspection”, AT-53.

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Ignition switch and fuse
Refer to EL section (“POWER SUPPLY ROUTING”).

I

Diode (P, N positions)

2

CHECK PNP SWITCH CIRCUIT (Without CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals 27, 34, 35, 36 and ground while moving selector lever through each position.

Voltage:

B: Battery voltage
0: 0V

OK or NG

OK

©

GO TO 3.

NG

©

Check the following items:

I

PNP switch
Refer to “Component Inspection”, AT-53.

I

Harness for short or open between ignition switch and PNP switch (Main harness)

I

Harness for short or open between PNP switch and TCM (Main harness)

I

Ignition switch and fuse
Refer to EL section (“POWER SUPPLY ROUTING”).

I

Diode (P, N positions)

Lever

position

Terminal No.

36

35

34

27

P,N

B

0

0

0

R

0

B

0

0

D

0

0

B

0

L

0

0

0

B

MTBL0312

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

PNP Switch, Stop Lamp Switch and Throttle Position Switch (Cont’d)

AT-106

3

CHECK PNP SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “ECU INPUT SIGNALS” in “DATA MONITOR” mode for “CVT” with CONSULT-II.

SAT651J

3. Read out “BRAKE SW” moving brake pedal to each position.

Check the signal of the brake pedal is indicated properly.

OK or NG

OK

©

GO TO 5.

NG

©

Check the following items:

I

Harness for short or open between fuse block and PNP switch harness terminal 3

I

Fuse

I

Ignition switch (Refer to EL section.)

4

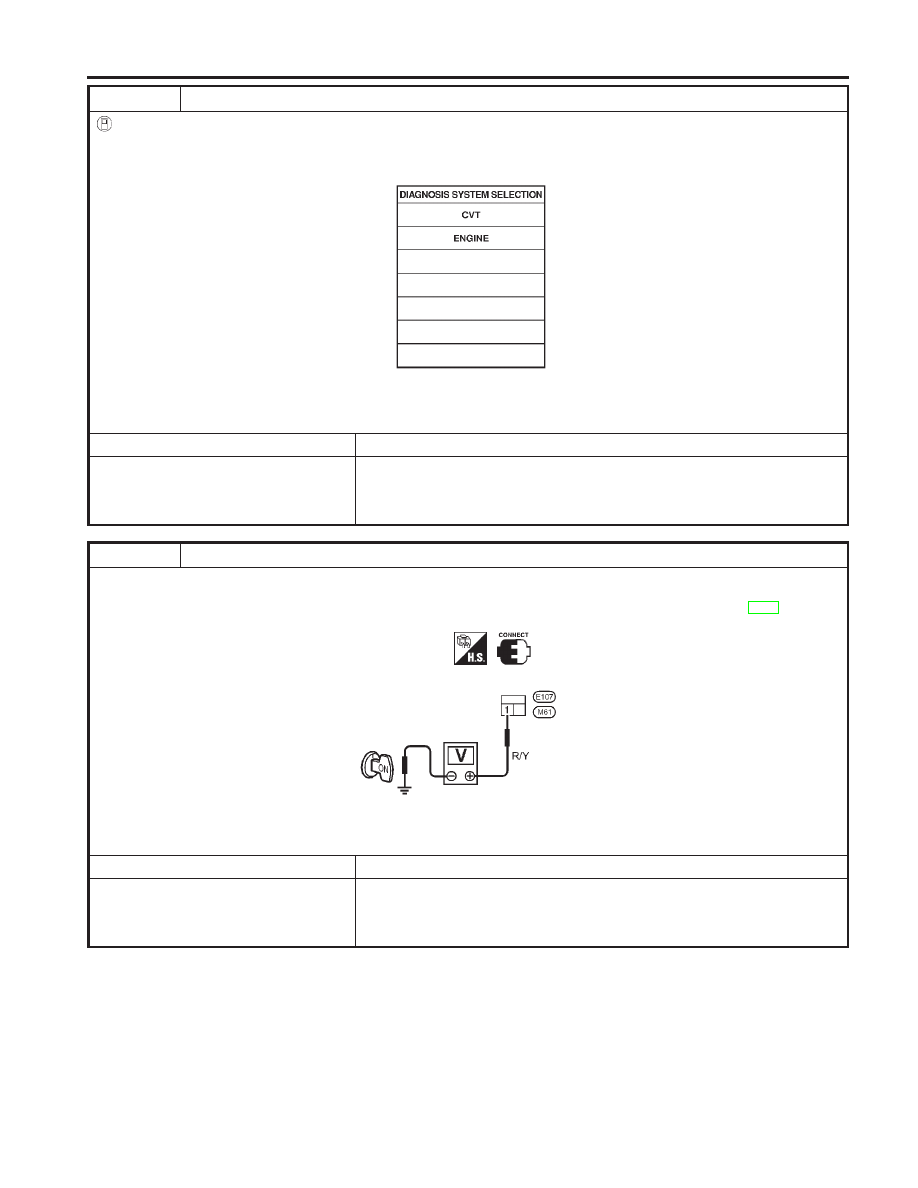

CHECK STOP LAMP SWITCH CIRCUIT (Without CONSULT-II)

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between stop lamp switch harness terminal 1 and ground. Refer to “Wiring Diagram — CVT — MAIN”, AT-45.

SAT733J

Stop lamp switch

LHD models
RHD models

Does battery voltage exist?

OK

©

GO TO 5.

NG

©

Check the following items:

I

Harness for short or open between battery and stop lamp switch harness terminal 1

I

Fuse

I

Ignition switch (Refer to EL section.)

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

PNP Switch, Stop Lamp Switch and Throttle Position Switch (Cont’d)

AT-107

5

CHECK THROTTLE POSITION SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “ECU INPUT SIGNALS” in “DATA MONITOR” mode for “CVT” with CONSULT-II.
3. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.

Check the signal of throttle position switch is indicated properly.

OK or NG

OK

©

GO TO 7.

NG

©

Check the following items:

I

Throttle position switch — Refer to “Components Inspection”, AT-85.

I

Harness for short or open between ignition switch and throttle position switch (Main
harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

Accelerator pedal

condition

Data monitor

CLOSED THL/SW

W/O THRL/P-SW

Released

ON

OFF

Fully depressed

OFF

ON

MTLB0011
