Description

NCAT0239

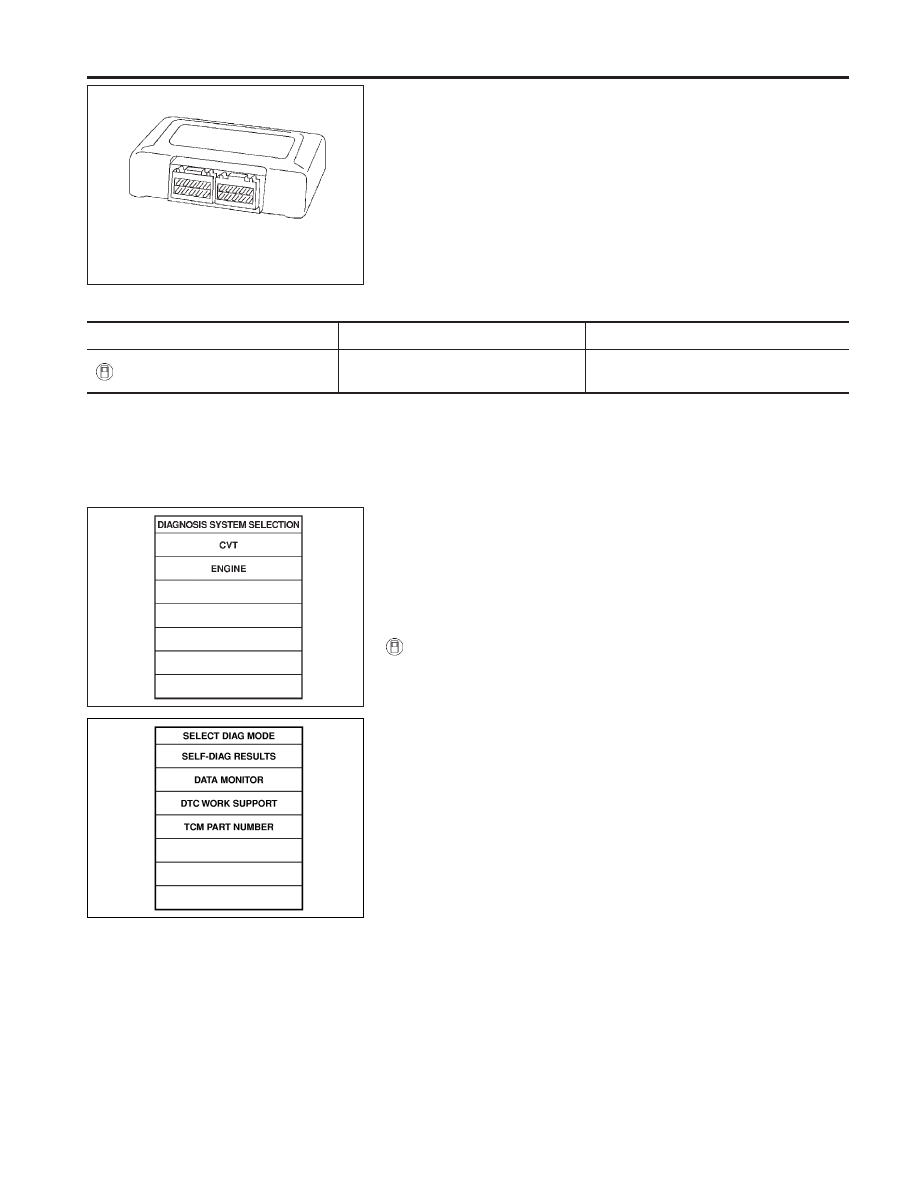

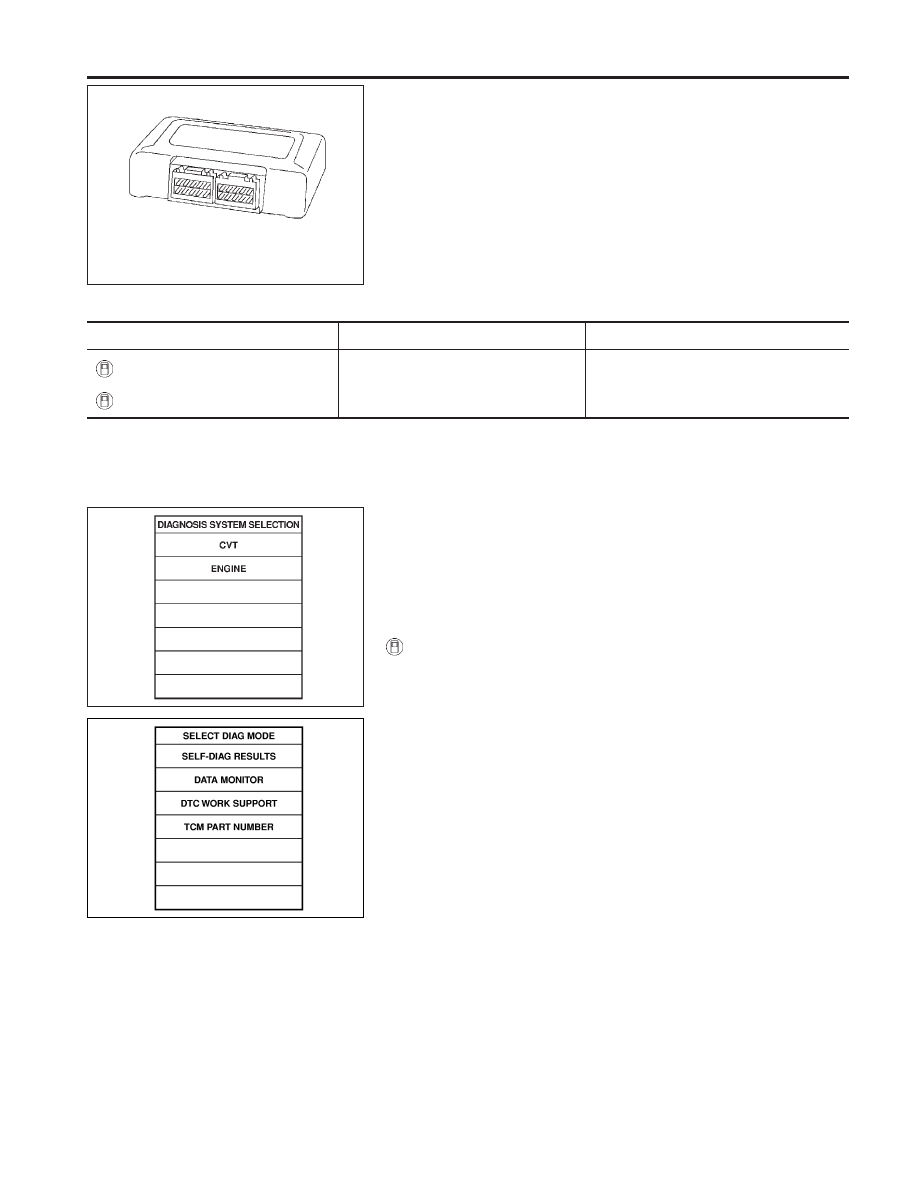

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the CVT.

ON BOARD DIAGNOSIS LOGIC

NCAT0239S01

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: CONTROL UNIT (RAM)

: CONTROL UNIT (ROM)

TCM memory (RAM) or (ROM) is mal-
functioning.

TCM

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0239S02

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for CVT with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

SAT574J

SAT651J

SAT971J

CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Description

AT-101

Diagnostic Procedure

=NCAT0240

1

CHECK DTC

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAG RESULTS” mode for CVT with CONSULT-II.
2. Touch “ERASE”.
PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See previous page.

Is the “CONTROL UNIT (RAM) or CONTROL UNIT (ROM)” displayed again?

Yes

©

Replace TCM.

No

©

INSPECTION END

CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Diagnostic Procedure

AT-102

Description

NCAT0241

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the CVT.

ON BOARD DIAGNOSIS LOGIC

NCAT0241S01

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: CONT UNIT (EEPROM)

TCM memory (EEPROM) is malfunction-
ing.

TCM

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0241S02

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for CVT with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

SAT574J

SAT651J

SAT971J

CONTROL UNIT (EEPROM)

Description

AT-103

Diagnostic Procedure

=NCAT0242

1

CHECK DTC

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAG RESULTS” mode for CVT with CONSULT-II.
2. Move selector lever to “R” position.
3. Depress accelerator pedal (Full throttle position).
4. Touch “ERASE”.
5. Turn ignition switch “OFF” position for 10 seconds.
PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See previous page.

Is the “CONT UNIT (EEPROM)” displayed again?

Yes

©

Replace TCM.

No

©

INSPECTION END

CONTROL UNIT (EEPROM)

Diagnostic Procedure
