Diagnostic Procedure

NCAT0230

1

CHECK STEP MOTOR

I

It is monitoring whether “CVT ratio: 2.32 - 0.47” changes similarly to “PLY CONT STEP: -3 - 200” by DATA MONITOR mode.

I

If no CONSULT-II, inspect the engine speed (rise and descend) about vehicle speed and throttle opening angle, and check shift
change.

OK or NG

OK

©

INSPECTION END

NG

©

Replace CVT assembly.

DTC P1778 STEP MOTOR — FUNCTION

Diagnostic Procedure

AT-93

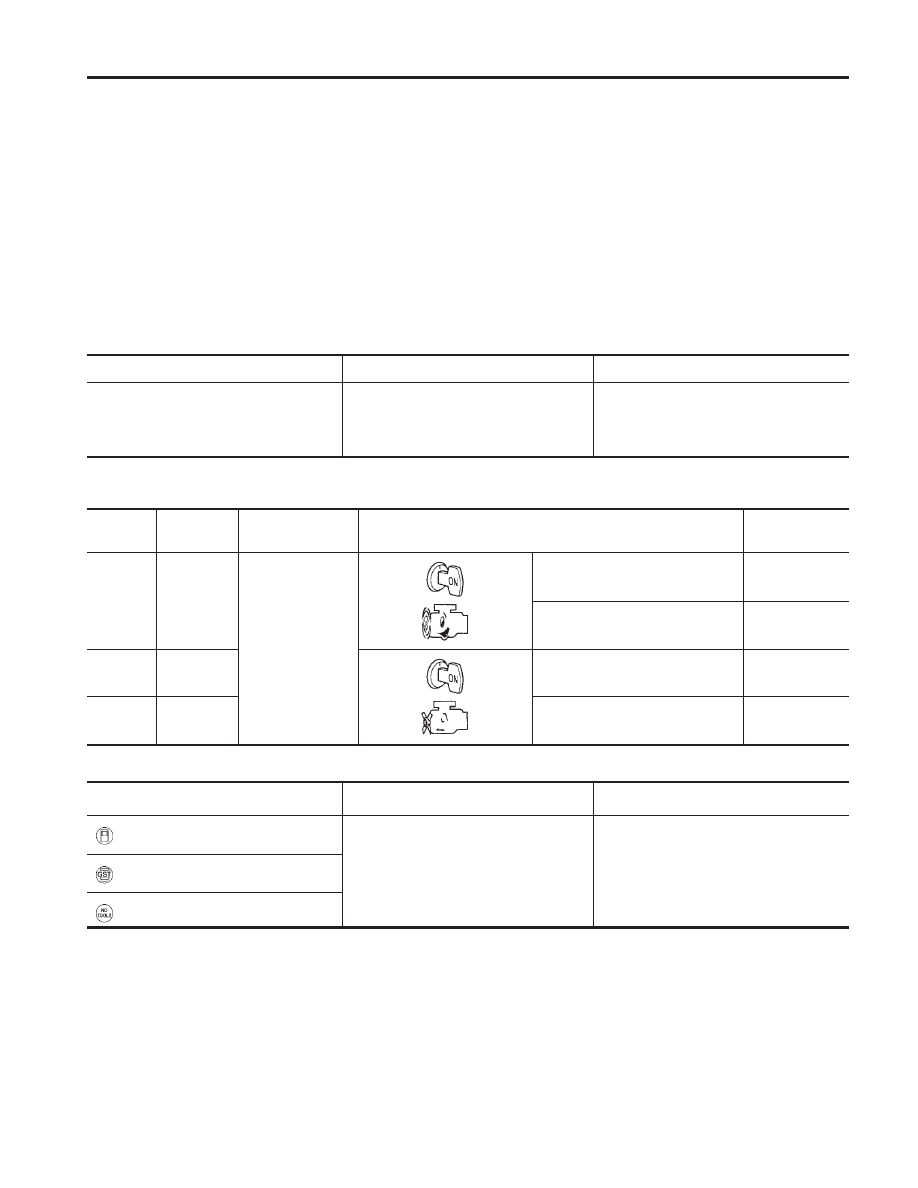

Description

NCAT0232

I

The CVT fluid pressure sensor detects line pressure of CVT,
and sends TCM the signal.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NCAT0232S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

CVT fluid pressure sensor

Throttle valve fully closed (PL Duty: 4%)

"

Throttle valve fully depressed

(PL Duty: 94%)

Approx. 1.0 V

"

Approx. 4.0 V

TCM TERMINALS AND REFERENCE VALUE

NCAT0232S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

37

W/G

CVT fluid pressure
sensor

When engine runs at idle speed.

Approx. 1.0 V

When engine runs at stall speed.

Approx. 4.0V

42

B

—

—

46

P/L

—

4.5 - 5.5 V

ON BOARD DIAGNOSIS LOGIC

NCAT0232S03

Diagnostic trouble code

Malfunction is detected when ...

Check items (Possible cause)

: LINE PRESS SEN

TCM receives an excessively low or high
voltage from the step motor.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

CVT fluid pressure sensor

: P1791

: MI Code No. 1791

DTC P1791 CVT FLUID PRESSURE SENSOR

Description

AT-94

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0232S04

CAUTION:

I

Always drive vehicle at a safe speed.

I

Be careful not to rev engine into the red zone on the
tachometer.

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

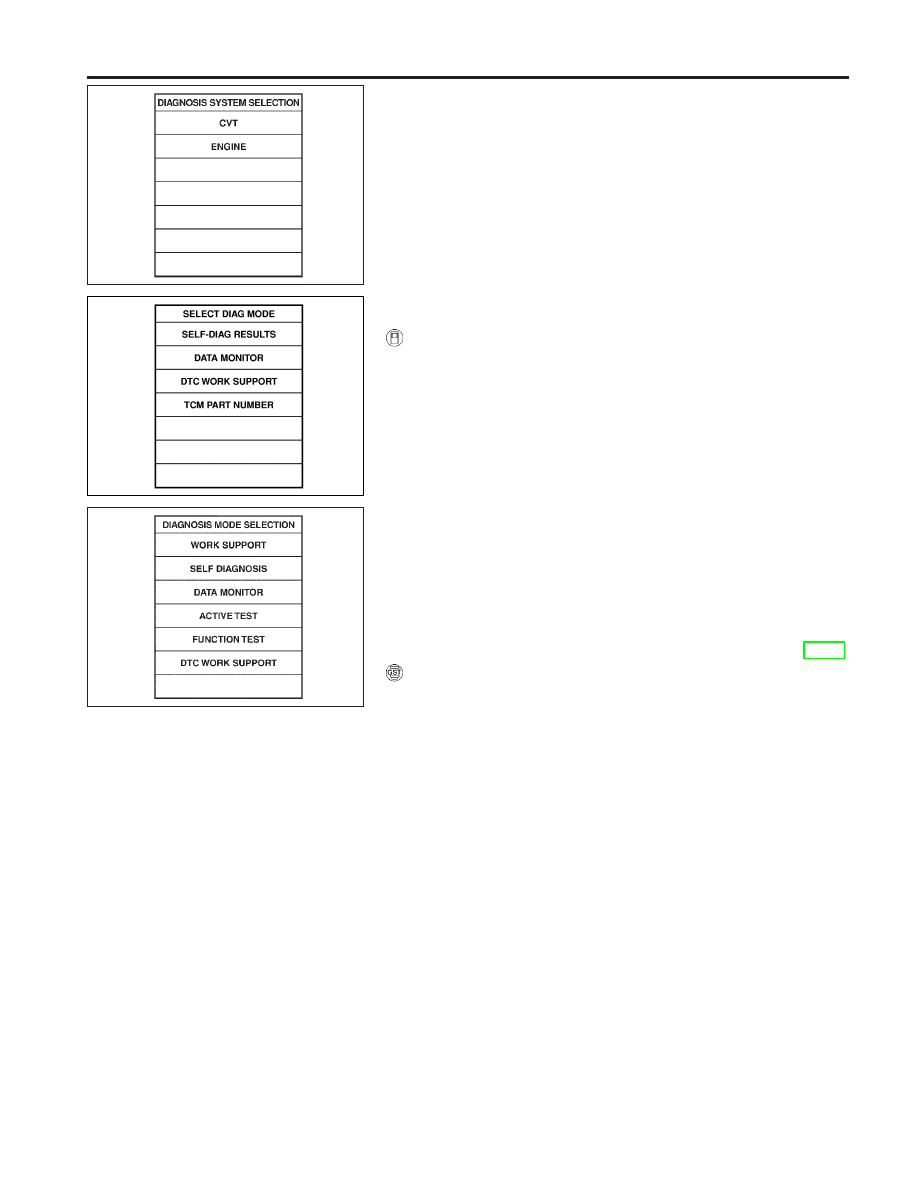

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “CVT” with CONSULT-II.

2)

Make sure that output voltage of CVT fluid temperature sne-
sor is within the range below.

FLUID TEMP SEN: 0.5 - 1.5V
If out of range, drive the vehicle to decrease the voltage
(warm up the fluid) or stop engine to increase the voltage
(cool down the fluid)

3)

Select “DATA MONITOR” mode for “ENGINE” with CONSULT-
II.

4)

Start engine and maintain the following conditions for at least
5 consecutive seconds.

VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: 1.3V
Selector lever: D position
ENG SPEED: 450 rpm or more

If the check result is NG, go to “Diagnostic Procedure”, AT-97.

With GST

Follow the procedure “With CONSULT-II”.

SAT651J

SAT971J

SAT654J

DTC P1791 CVT FLUID PRESSURE SENSOR

Description (Cont’d)

AT-95

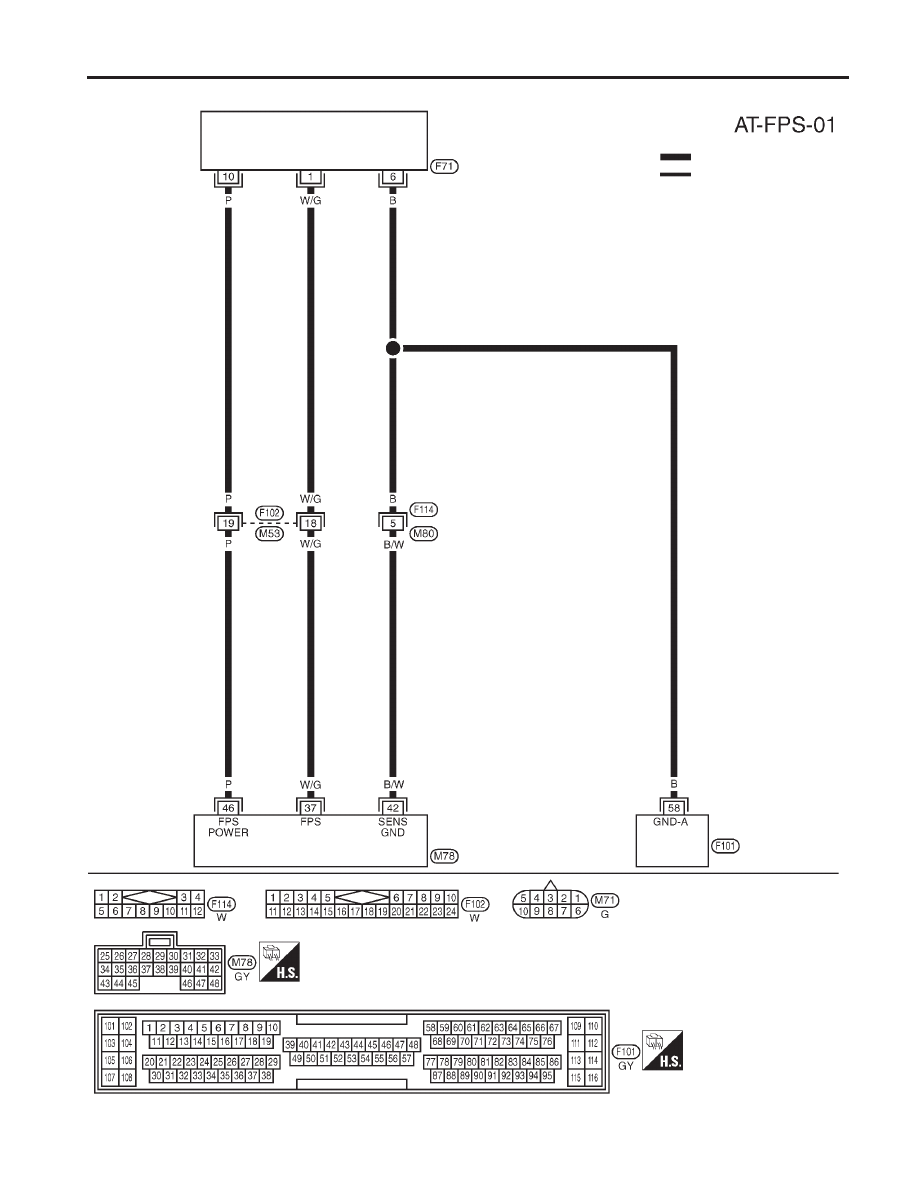

Wiring Diagram — AT — FPS

NCAT0233

YAT209

TCM
(TRANSMISSION
CONTROL MODULE)

: Detectable line for DTC

: Non-detectable line for DTC

CONTROL VALVE
(CVT FLUID
PRESSURE
SENSOR)

ECM

DTC P1791 CVT FLUID PRESSURE SENSOR

Wiring Diagram — AT — FPS

AT-96
