Nissan Primera P11. Manual - part 28

6

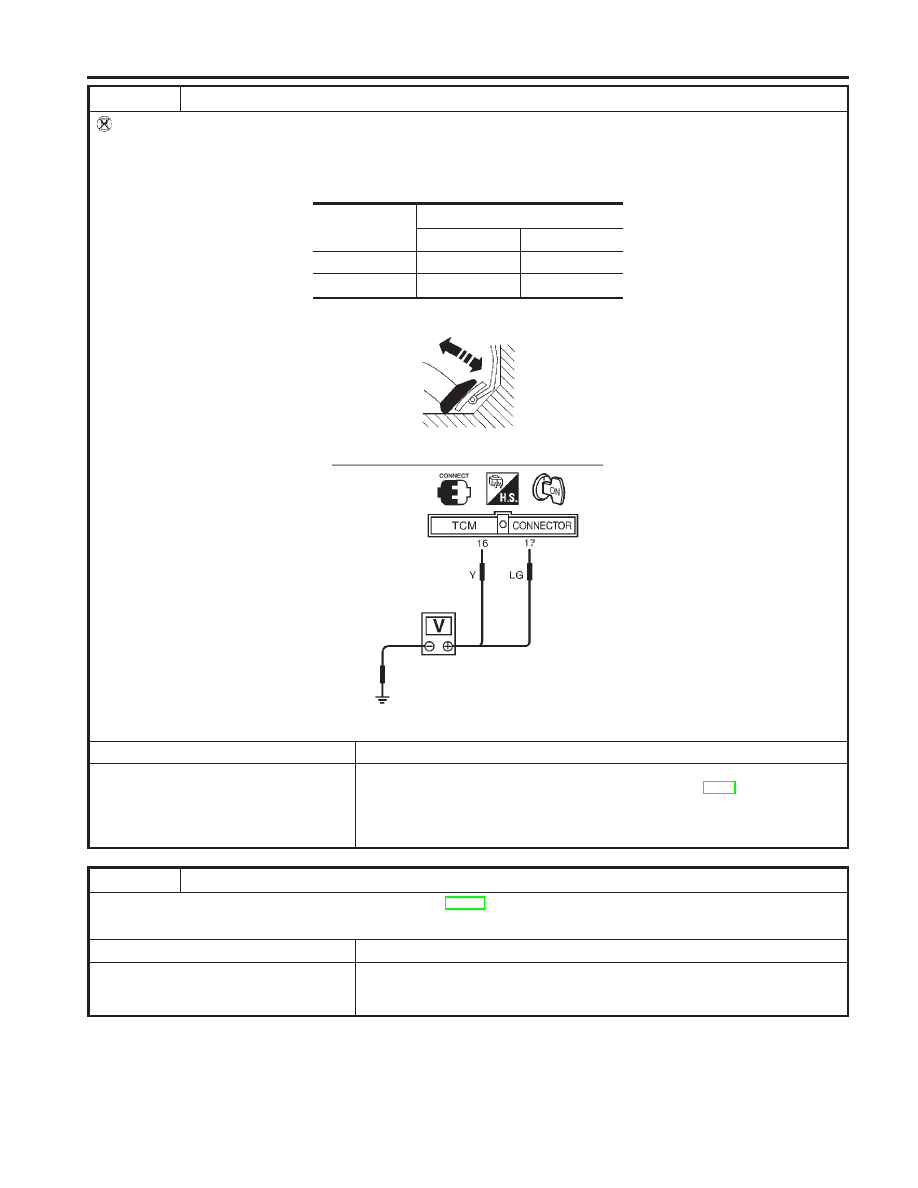

CHECK THROTTLE POSITION SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals 16, 17 and ground while depressing, and releasing accelerator pedal slowly. (After warming up

engine)

SAT454J

OK or NG

OK

©

GO TO 7.

NG

©

Check the following items:

I

Throttle position switch — Refer to “Components Inspection”, AT-85.

I

Harness for short or open between ignition switch and throttle position switch (Main
harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

Accelerator pedal

condition

Voltage

Terminal No. 16

Terminal No. 17

Released

Battery voltage

1V or less

Fully depressed

1V or less

Battery voltage

MTBL0137

7

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-103.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

PNP Switch, Stop Lamp Switch and Throttle Position Switch (Cont’d)

AT-109

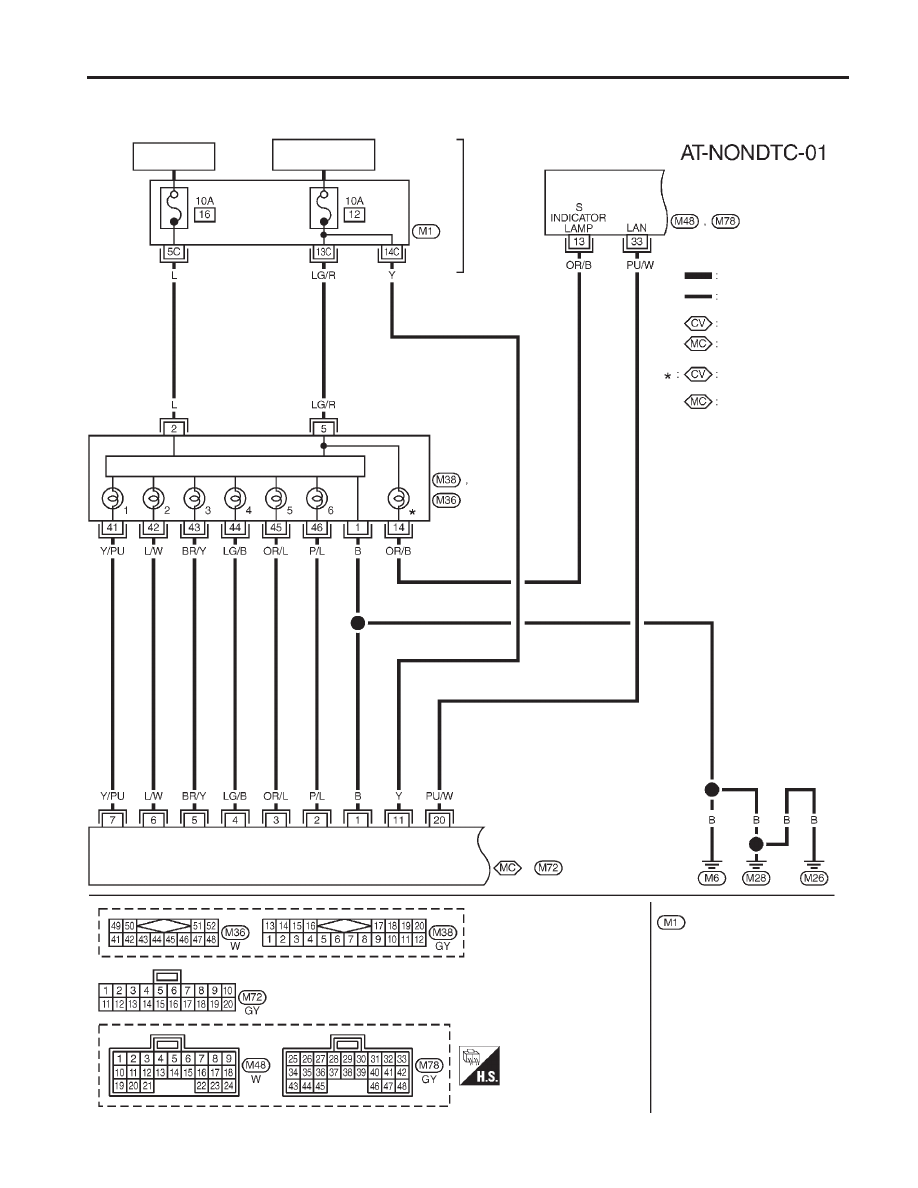

Wiring Diagram — AT — NONDTC

MODELS BEFORE VIN - P11U0548750

NCAT0237

YAT155

BATTERY

IGNITION SWITCH

ON or START

FUSE
BLOCK
(J/B)

Refer to
EL-POWER.

TCM
(TRANSMISSION
CONTROL MODULE)

Detectable line for DTC

Non-detectable line for DTC

Hyper CVT models

Hyper CVT M6 models

SPORT indicator lamp

CVT warning lamp

UNIFIED METER CONTROL UNIT

COMBINATION
METER

INDICATOR
CONTROL
UNIT

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

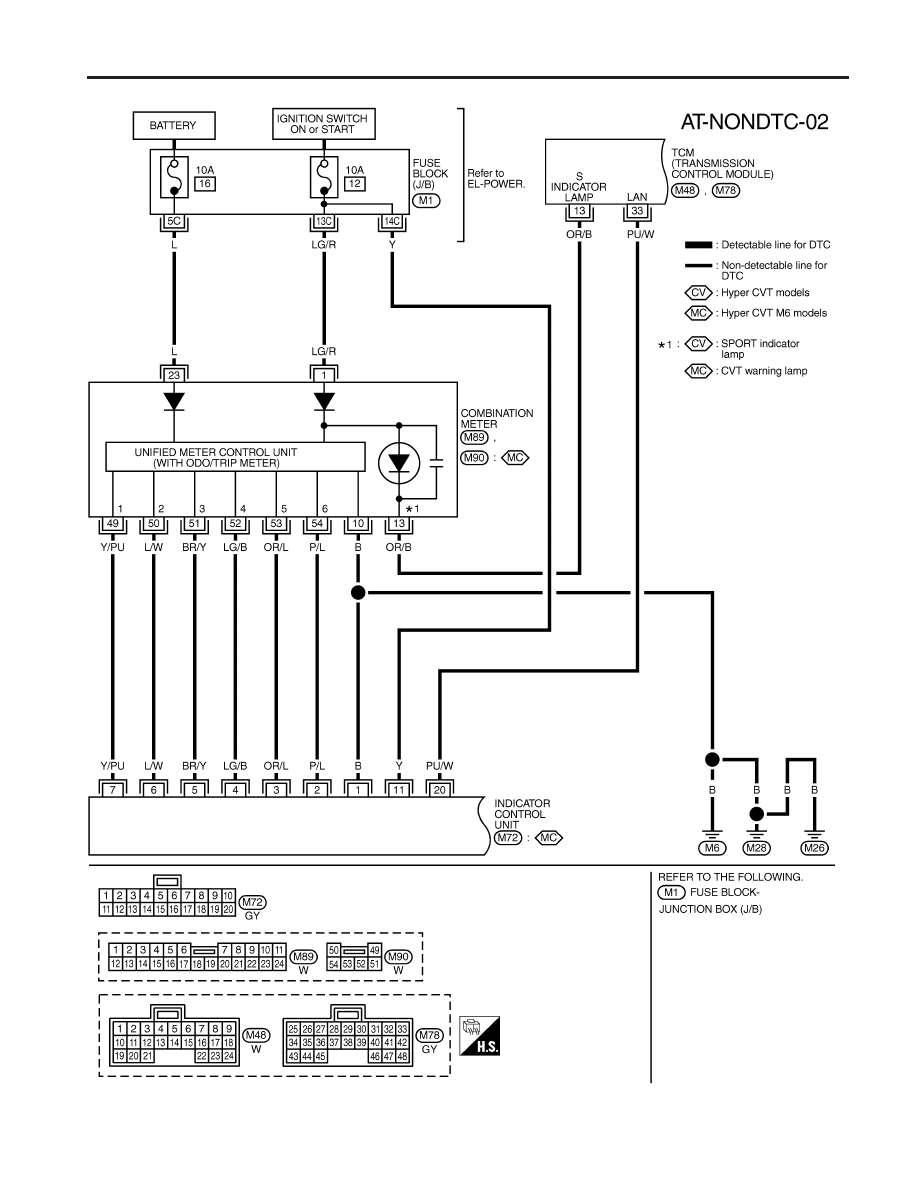

Wiring Diagram — AT — NONDTC

AT-110

MODELS AFTER VIN - P11U0548750

YAT253

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

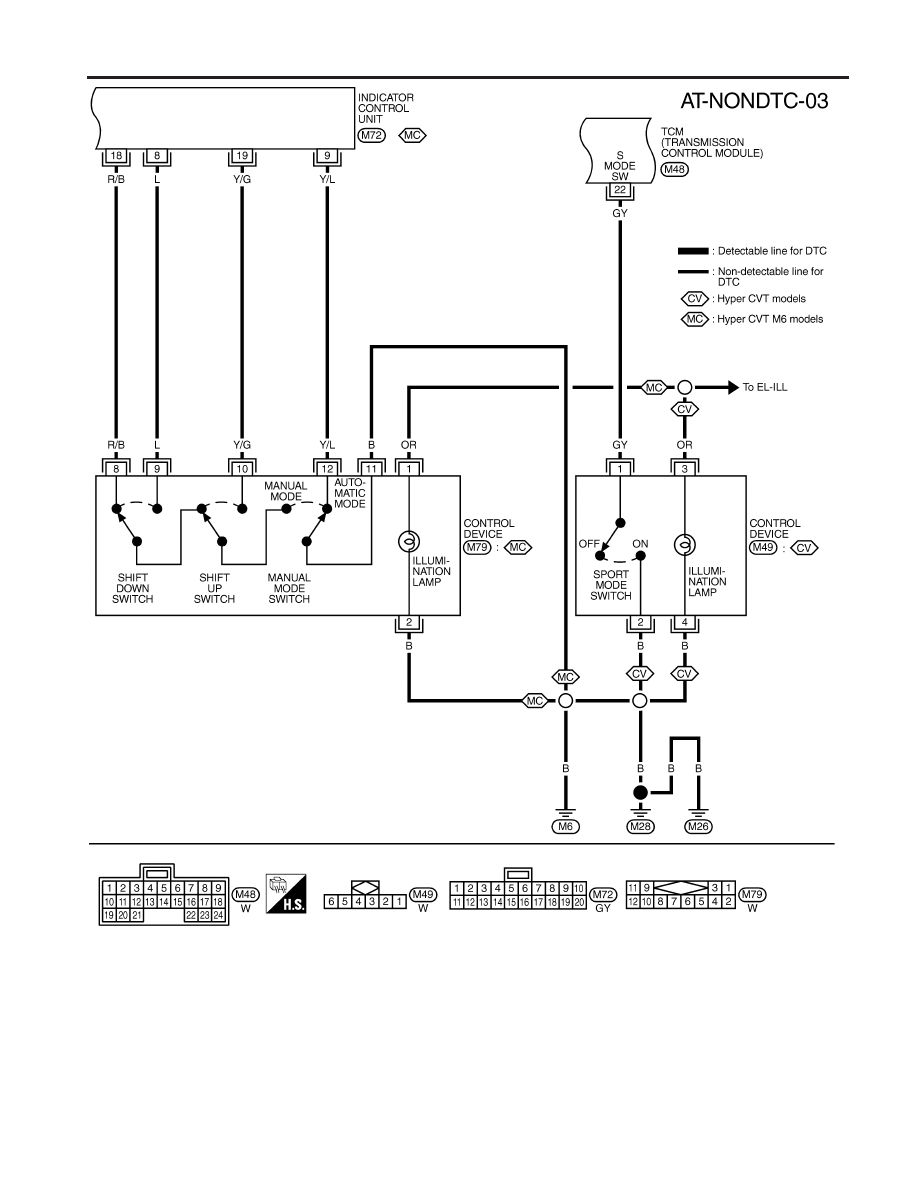

Wiring Diagram — AT — NONDTC (Cont’d)

AT-111

YAT254

TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

Wiring Diagram — AT — NONDTC (Cont’d)

AT-112
