WORK FLOW CHART

=NCAT0024S02

CHECK IN

LISTEN TO CUSTOMER COMPLAINTS AND FILL OUT
“INFORMATION FROM CUSTOMER”, *1

F

Refer to FAIL-SAFE Service Notice or
Precautions, *3.

CHECK, PRINT OUT OR WRITE DOWN (1ST TRIP) DTC AND
FREEZE FRAME DATA. (PRE-CHECK) THEN ERASE.
PASTE IT IN REPAIR ORDER SHEET.
ALSO CHECK RELATED SERVICE BULLETINS.

CHECK A/T FLUID LEVEL AND CONDITION. IF NG, PLACE
CHECK ON THE DIAGNOSTIC WORKSHEET, *2.

F

Refer to CVT Fluid Check, *4.

PERFORM STALL TEST AND LINE PRESSURE TEST.

F

Refer to Stall Test and Line Pressure Test, *5.

PERFORM “DTC CONFIRMATION PROCEDURE” IF THE (1ST
TRIP) DTC IS AVAILABLE.
PERFORM ROAD TEST AND PLACE CHECKS FOR NG ITEMS
ON THE DIAGNOSTIC WORKSHEET.

H

No NG item or NG items
not including any OBD
DTC or TCM self-diagnostic
items

NG items including OBD
(1st trip) DTC or TCM self-
diagnostic item

F

Follow ROAD TEST procedure, *6.

●

FOR OBD or TCM SELF-DIAGNOSIS NG ITEMS:
-INSPECT EACH COMPONENT.
-REPAIR/REPLACE.

●

PERFORM DTC CONFIRMATION PROCEDURE OR
ROAD TEST AND PLACE CHECKS FOR NG ITEMS
ON THE DIAGNOSTIC WORKSHEET AGAIN.

F

●

Refer to CONSULT-II, *7.

●

Perform ROAD TEST for all items.

●

Proceed if self-diagnosis detects no malfunc-
tion.
(Non-self-diagnostic items, especially those
that require CVT removal, should be repaired
in the following steps.)

E

●

FOR ALL REMAINING MALFUNCTIONS:
-INSPECT EACH COMPONENT.
-REPAIR/REPLACE.

●

PERFORM ROAD TEST AND CONFIRM ALL MALFUNCTIONS
ARE ELIMINATED.

F

Refer to

●

ON BOARD DIAGNOSTIC SYSTEM
DESCRIPTION, *8 - *9.

●

TROUBLE DIAGNOSIS FOR DTC, *10 - *11.

●

TROUBLE DIAGNOSES FOR SYMPTOMS,
*12.

ERASE DTC FROM TCM AND ECM MEMORIES.

F

Refer to HOW TO ERASE DTC, *13.

NG

FINAL CHECK
Confirm that the incident is completely fixed by performing BASIC
INSPECTION and DTC CONFIRMATION PROCEDURE. Then,
erase the unnecessary (already fixed) 1st trip DTCs in ECM and
TCM.

F

Refer to DTC CONFIRMATION PROCEDURE.
*14 - *15.

E

OK

CHECK OUT

SAT086JC

*1: AT-30
*2: AT-31
*3: AT-6
*4: AT-34
*5: AT-34, 35

*6: AT-36
*7: AT-18
*8: AT-15
*9: AT-26
*10: AT-48

*11: AT-94
*12: AT-110
*13: AT-16
*14: AT-49
*15: AT-95

TROUBLE DIAGNOSIS — INTRODUCTION

Work Flow (Cont’d)

H

H

H

H

H

H

H

H

H

AT-33

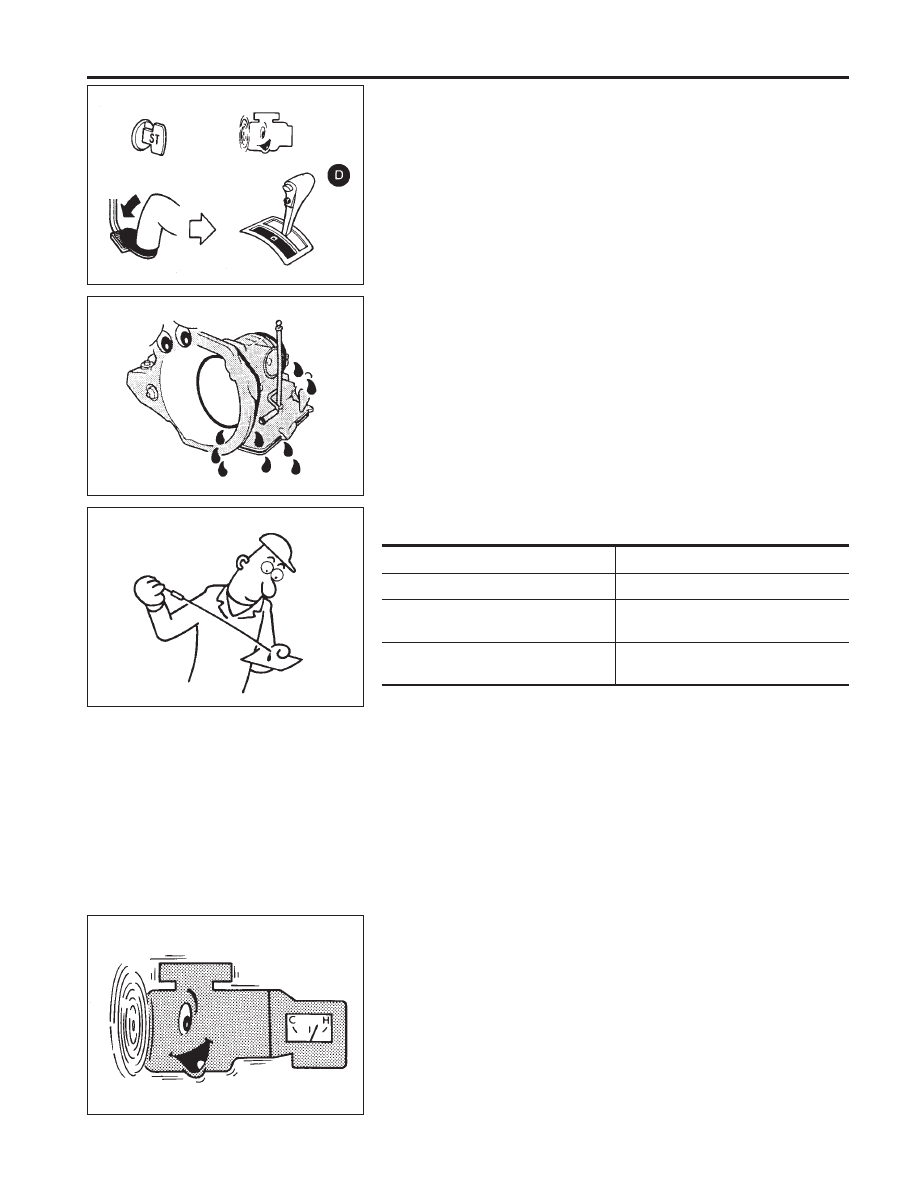

CVT Fluid Check

NCAT0025

FLUID LEAKAGE CHECK

NCAT0025S01

1.

Clean area suspected of leaking. — for example, mating sur-
face of converter housing and transmission case.

2.

Start engine, apply foot brake, place selector lever in “D” posi-
tion and wait a few minutes.

3.

Stop engine.

4.

Check for fluid leakage.

FLUID CONDITION CHECK

NCAT0025S02

Fluid color

Suspected problem

Dark or black with burned odor

Wear of frictional material

Milky pink

Water contamination — Road water
entering through filler tube or breather

Varnished fluid, light to dark brown and
tacky

Oxidation — Over or under filling, —
Overheating

FLUID LEVEL CHECK

NCAT0025S03

Refer to MA section (“Checking CVT Fluid”, “CHASSIS AND BODY
MAINTENANCE”).

Stall Test

NCAT0026

STALL TEST PROCEDURE

NCAT0026S01

1.

Check CVT fluid and engine oil levels. If necessary, add.

2.

Drive vehicle for approx. 10 minutes or until engine oil and CVT
fluid reach operating temperature.

CVT fluid operating temperature:

50 - 80°C (122 - 176°F)

SAT767B

SAT288G

Fluid leakage

SAT638A

SAT647B

TROUBLE DIAGNOSIS — BASIC INSPECTION

CVT Fluid Check

AT-34

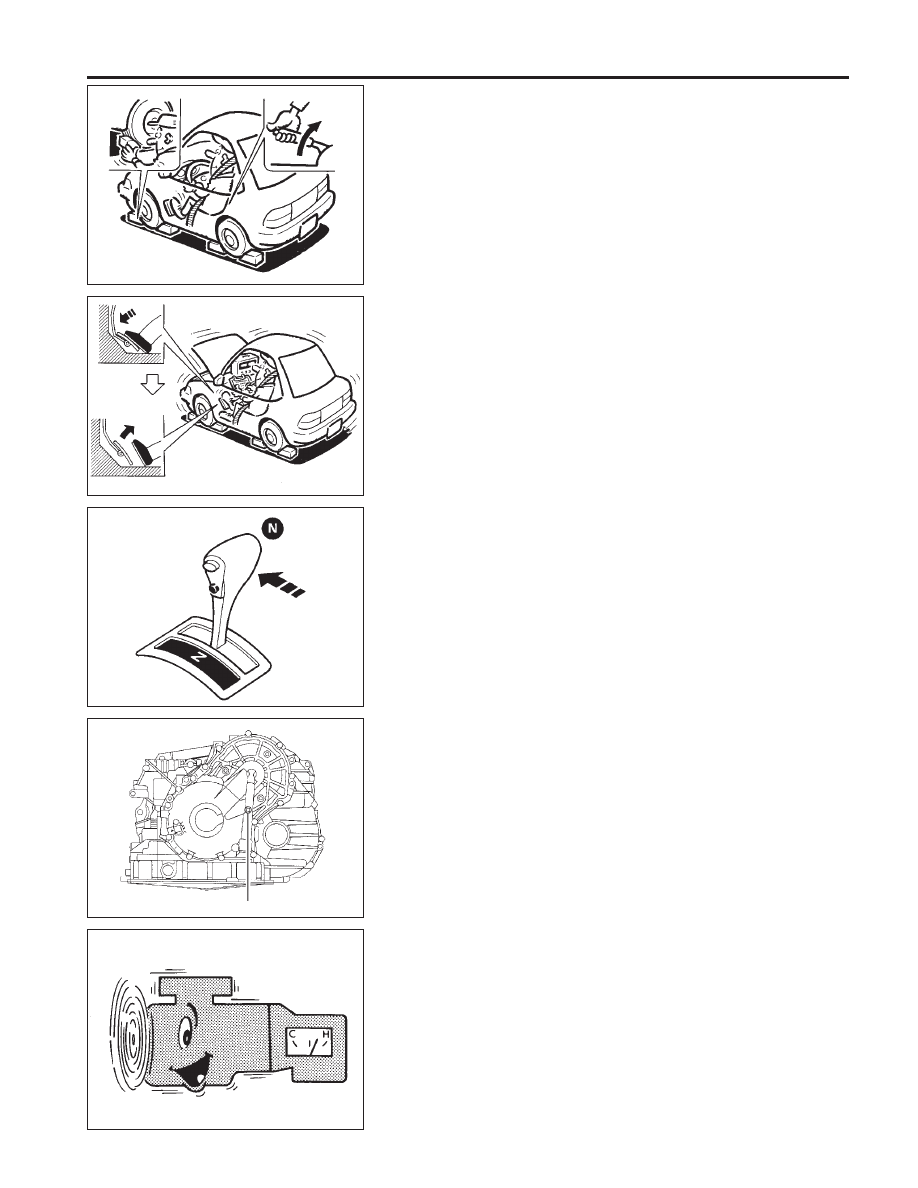

3.

Set parking brake and block wheels.

4.

Install a tachometer where it can be seen by driver during test.

I

It is good practice to mark the point of specified engine
rpm on indicator.

5.

Start engine, apply foot brake, and place selector lever in D
position.

6.

Accelerate to wide open throttle gradually while applying foot
brake.

7.

Quickly note the engine stall revolution and immediately
release throttle.

I

During test, never hold throttle wide open for more than 5
seconds.

Stall revolution:

2,350 - 2,850 rpm

8.

Move selector lever to “N” position.

9.

Cool off CVT fluid.

I

Run engine at idle for at least one minute.

Line Pressure Test

NCAT0027

LINE PRESSURE TEST PORTS

NCAT0027S01

Location of line pressure test ports are shown in the illustration.

I

Always replace pressure plugs as they are self-sealing
bolts.

LINE PRESSURE TEST PROCEDURE

NCAT0027S02

1.

Check CVT fluid and engine oil levels. If necessary, add fluid
or oil.

2.

Drive vehicle for approx. 10 minutes or until engine oil and CVT
fluid reach operating temperature.

CVT fluid operating temperature:

50 - 80°C (122 - 176°F)

SAT513G

SAT514G

Less
than
5 sec.

SAT771B

SAT670J

Line pressure test port

SAT647B

TROUBLE DIAGNOSIS — BASIC INSPECTION

Stall Test (Cont’d)

AT-35

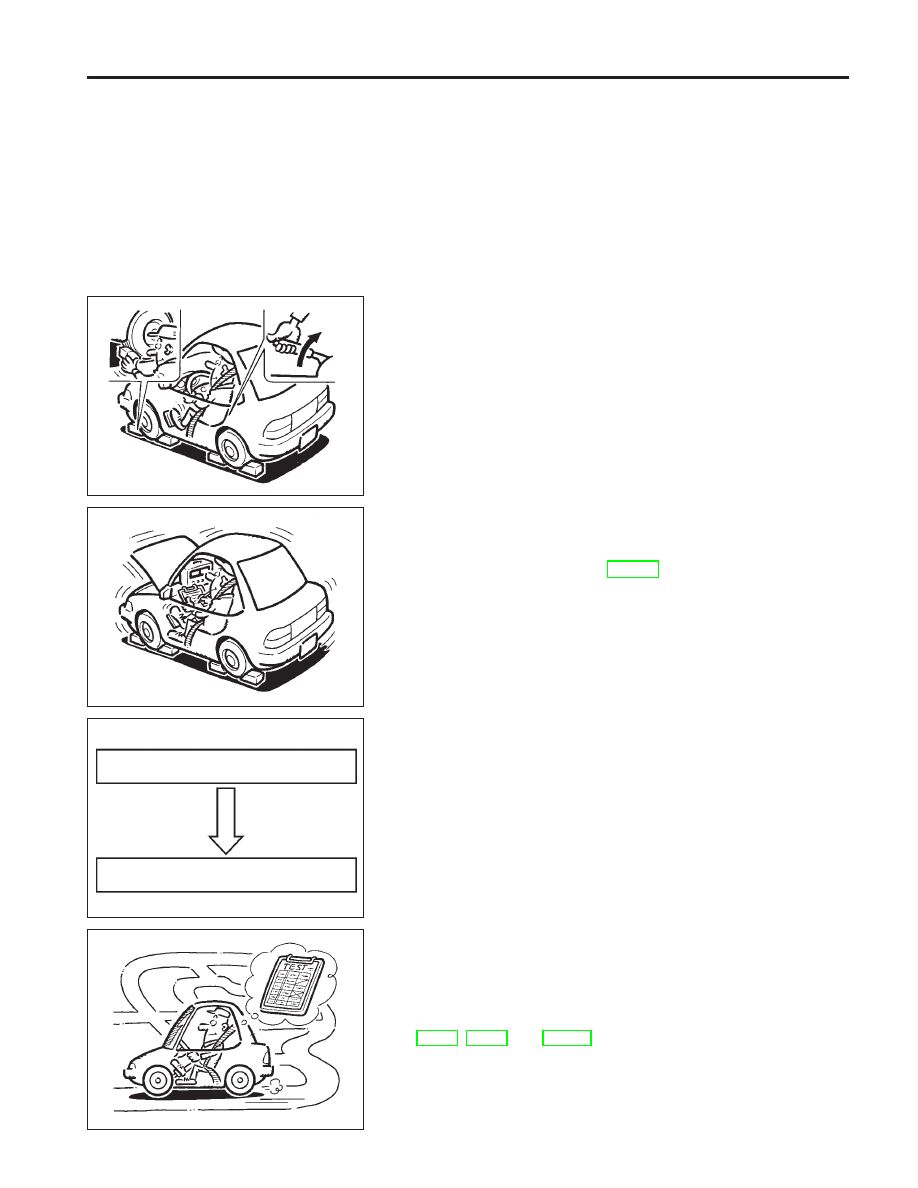

3.

Install pressure gauge to corresponding line pressure port.

4.

Set parking brake and block wheels.

I

Continue to depress brake pedal fully while line pressure
test is being performed at stall speed.

5.

Start engine and measure line pressure at idle and stall speed.

I

When measuring line pressure at stall speed, follow the
stall test procedure.

Line pressure: Refer to SDS, AT-120.

Road Test

NCAT0028

DESCRIPTION

NCAT0028S01

I

The purpose of the test is to determine overall performance of
CVT and analyze causes of problems.

I

The road test consists of the following three parts:

1.

Check before engine is started

2.

Cruise test

I

Before road test, familiarize yourself with all test procedures
and items to check.

I

Conduct tests on all items until specified symptom is found.
Troubleshoot items which check out No Good after road test.
Refer to “ON BOARD DIAGNOSTIC SYSTEM DESCRIP-
TION” and “TROUBLE DIAGNOSIS FOR SYMPTOMS”,
AT-15, AT-26 and AT-110.

SAT513G

SAT493G

SAT692J

ROAD TEST PROCEDURE

1. Check before engine is started.

2. Cruise test.

SAT496G

TROUBLE DIAGNOSIS — BASIC INSPECTION

Line Pressure Test (Cont’d)

AT-36
