MT-58

[FS5R30A]

TRANSMISSION ASSEMBLY

1.

Snap ring

2.

Socket

3.

Spring

4.

Shift knob

5.

Shift lever

6.

Upper boot retainer

7.

Boot

8.

Lower boot retainer

9.

Control housing bolt

10. Washer

11.

Control housing

12. Bushing

13. Return spring

14. Check ball

15. Select check plunger

16. Select check spring (small)

17. Select check spring (large)

18. Select check plug

19. Select check spring

20. Retaining pin

21. Guide plate bolt

22. Guide plate

23. Striking arm

24. O-ring

25. Reverse check sleeve

26. Reverse check sleeve bolt

27. OD rod bracket

28. OD shift fork

29. OD fork rod

30. 1st and 2nd shift fork

31. Striking interlock

32. Striking lever

33. 3rd and 4th shift fork

34. Stopper ring

35. Interlock stopper bolt

36. Interlock stopper

37. Striking rod

38. OD and reverse fork rod

39. Reverse shift fork

40. Check ball

41. Check spring

42. Check ball plug

CASE COMPONENTS

MT-59

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

CASE COMPONENTS

PFP:32100

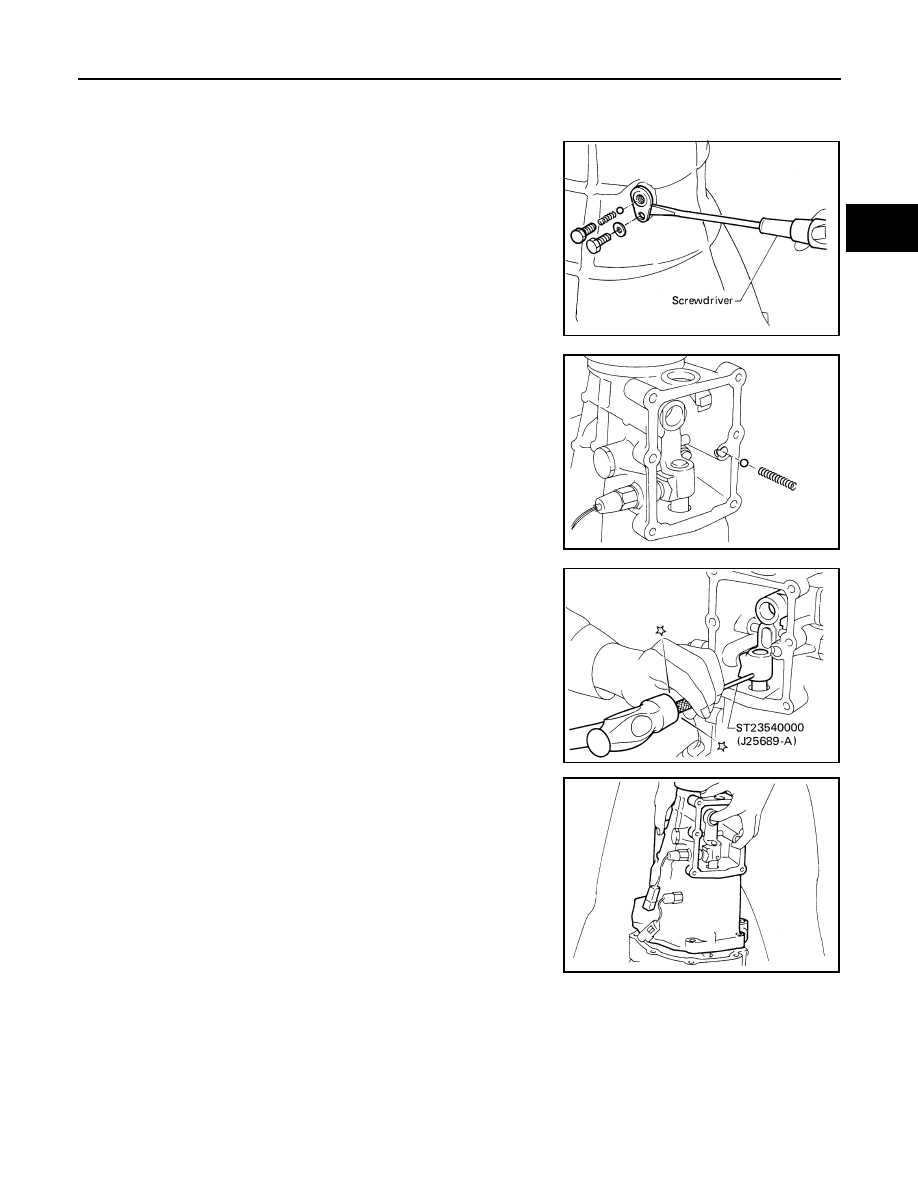

Disassembly

ECS007I2

1.

Remove check ball plug, check spring and check ball. Then
remove interlock stopper.

●

If interlock assembly is removed as a unit, the check ball can
fall into transmission case.

●

Be careful not to lose check ball.

2.

Remove control housing, return spring and check ball.

●

Be careful not to lose check ball.

3.

Drive out retaining pin from striking arm using Tool.

4.

Remove rear extension (or OD gear case) together with striking
arm by tapping lightly.

SMT366A

SMT367A

Tool number

: ST23540000 (J25689-A)

SMT368A

SMT135C

MT-60

[FS5R30A]

CASE COMPONENTS

5.

Remove front cover and gasket.

6.

Remove stopper ring and main drive bearing snap ring.

7.

Remove transmission case by tapping lightly.

8.

Remove counter gear front bearing shim and counter gear front thrust washer.

9.

Remove spacer from between main drive gear and mainshaft.

10. Remove front cover oil seal using a screwdriver.

SMT370A

SMT371A

SMT372A

SMT392A

CASE COMPONENTS

MT-61

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

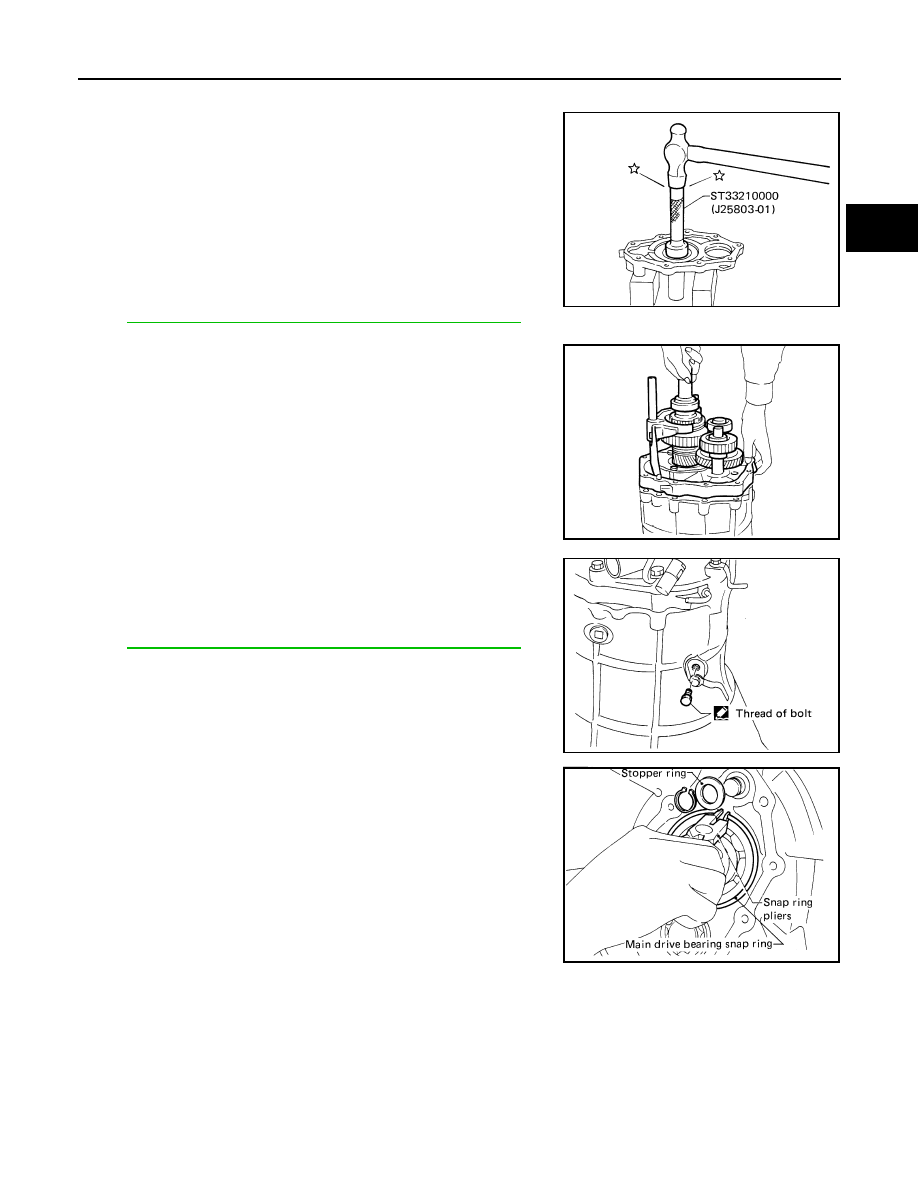

Assembly

ECS007I3

1.

Install front cover oil seal using Tool.

●

Apply multi-purpose grease to seal lip.

2.

Install selected counter gear front bearing shim onto transmis-
sion case.

●

Apply multi-purpose grease to counter gear front bearing
shim.

3.

Apply sealant to mating surface of transmission case.

●

Use Genuine Anaerobic Liquid Gasket or equivalent. Refer to

MA-12, "RECOMMENDED FLUIDS AND LUBRICANTS"

 .

4.

Install gear assembly onto transmission case.

5.

Install check ball and check spring into interlock stopper.

●

Apply multi-purpose grease to check ball.

6.

Install interlock stopper assembly and then tighten check ball
plug.

●

Apply sealant to thread of check ball plug.

●

Use Genuine Anaerobic Liquid Gasket or equivalent. Refer to

MA-12, "RECOMMENDED FLUIDS AND LUBRICANTS"

 .

7.

Install stopper ring and main drive bearing snap ring.

Tool number

: ST33210000 (J25803-01)

SMT393A

SMT588A

Interlock stopper bolt

: 32 - 42 N·m (3.2 - 4.3 kg-m,
24 - 31 lb-ft)

Check ball plug

: 32 - 42 N·m (3.2 - 4.3 kg-m,
24 - 31 lb-ft)

SMT460A
