MT-54

[FS5R30A]

TRANSMISSION ASSEMBLY

1.

Main drive bearing snap ring

2.

Main drive gear bearing snap ring

3.

Main drive gear bearing

4.

Main drive gear

5.

Pilot bearing

6.

Spacer

7.

Mainshaft front snap ring

8.

4th baulk ring

9.

3rd and 4th coupling sleeve

10. Shifting insert

11.

Spread spring

12. 3rd and 4th synchronizer hub

13. 3rd outer baulk ring

14. Synchronizer cone

15. 3rd inner baulk ring

16. 3rd main gear

17. 3rd gear needle bearing

18. Steel ball (For 1st gear washer)

19. Mainshaft

20. Counter gear front bearing

21. Counter gear front bearing shim

22. Sub-gear bracket

23. Sub-gear spring

24. Sub-gear

25. Steel ball

26. Counter gear

27. Counter gear rear thrust bearing

28. 1st main gear with sub-gear

(VG33ER)

29. 1st gear washer

30. 1st gear bushing

31. 1st gear needle bearing

32. 1st main gear without sub-gear

(VG33E)

33. 1st baulk ring

34. 1st and 2nd coupling sleeve

35. 1st and 2nd synchronizer hub

36. 2nd outer baulk ring

37. 2nd inner baulk ring

38. 2nd main gear

39. Sub-gear snap ring

40. Counter gear front bearing

TRANSMISSION ASSEMBLY

MT-55

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

WCIA0189E

MT-56

[FS5R30A]

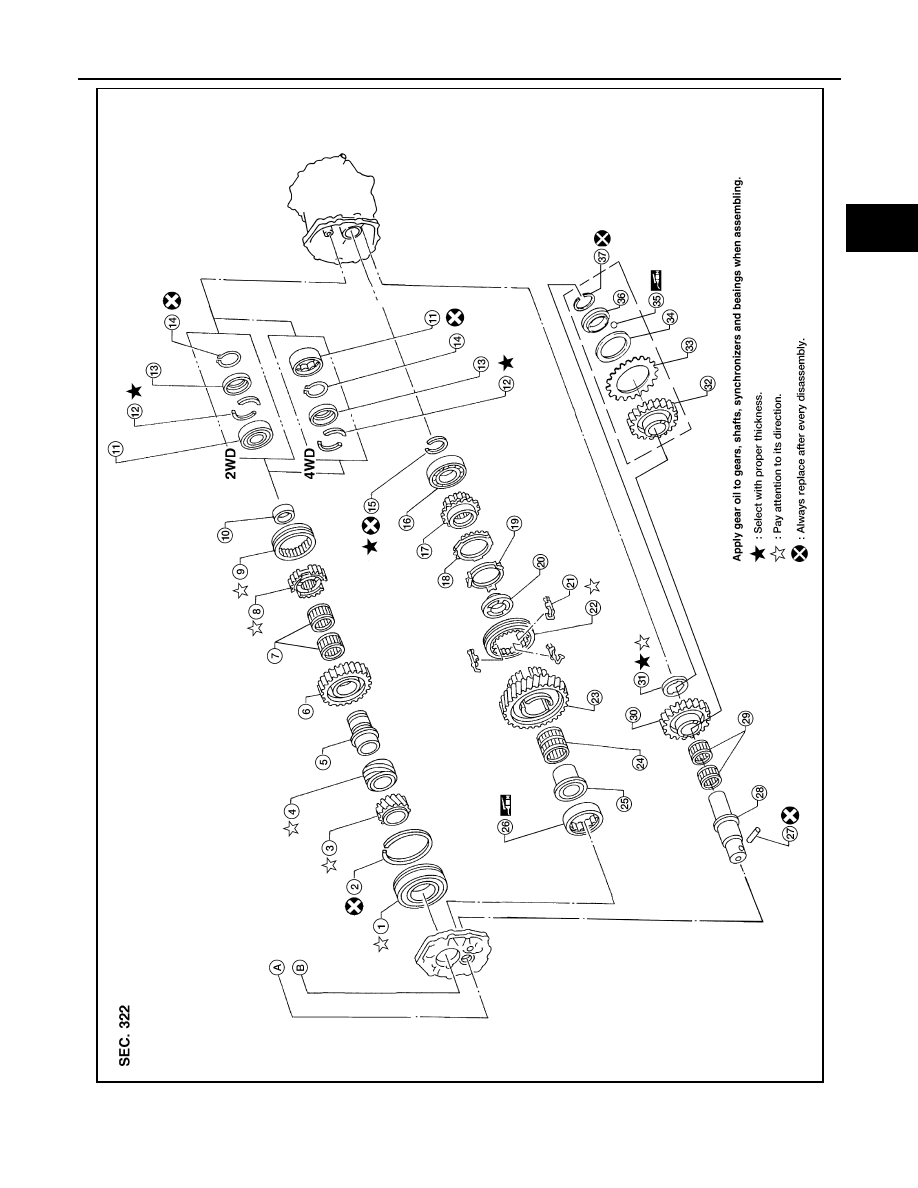

TRANSMISSION ASSEMBLY

1.

Mainshaft front bearing

2.

Mainshaft front bearing snap ring

3.

OD main gear

4.

Speedometer drive gear (2WD
model)

5.

Reverse gear bushing

6.

Reverse main gear

7.

Reverse gear needle bearings

8.

Reverse synchronizer hub

9.

Reverse coupling sleeve

10. Mainshaft spacer

11.

Mainshaft rear bearing

12. Mainshaft C-ring

13. C-ring holder

14. Mainshaft rear snap ring

15. Counter gear rear snap ring

16. Counter gear rear end bearing

17. Reverse counter gear

18. OD baulk ring

19. Reverse baulk ring

20. Reverse cone

21. Spring insert

22. OD coupling sleeve

23. OD counter gear

24. OD gear needle bearing

25. OD gear bushing

26. Counter gear rear bearing

27. Retaining pin

28. Reverse idler shaft

29. Reverse idler needle bearings

30. Reverse idler gear (without sub-

gear) (VG33E model)

31. Reverse idler rear thrust washer

32. Reverse idler gear (with sub-gear)

(VG33ER model)

33. Sub-gear

34. Sub-gear spring

35. Steel ball

36. Sub-gear bracket

37. Snap ring

TRANSMISSION ASSEMBLY

MT-57

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

SHIFT CONTROL COMPONENTS (2/4WD MODELS)

WCIA0190E
