Changing Air Cleaner Element

EBS00QE8

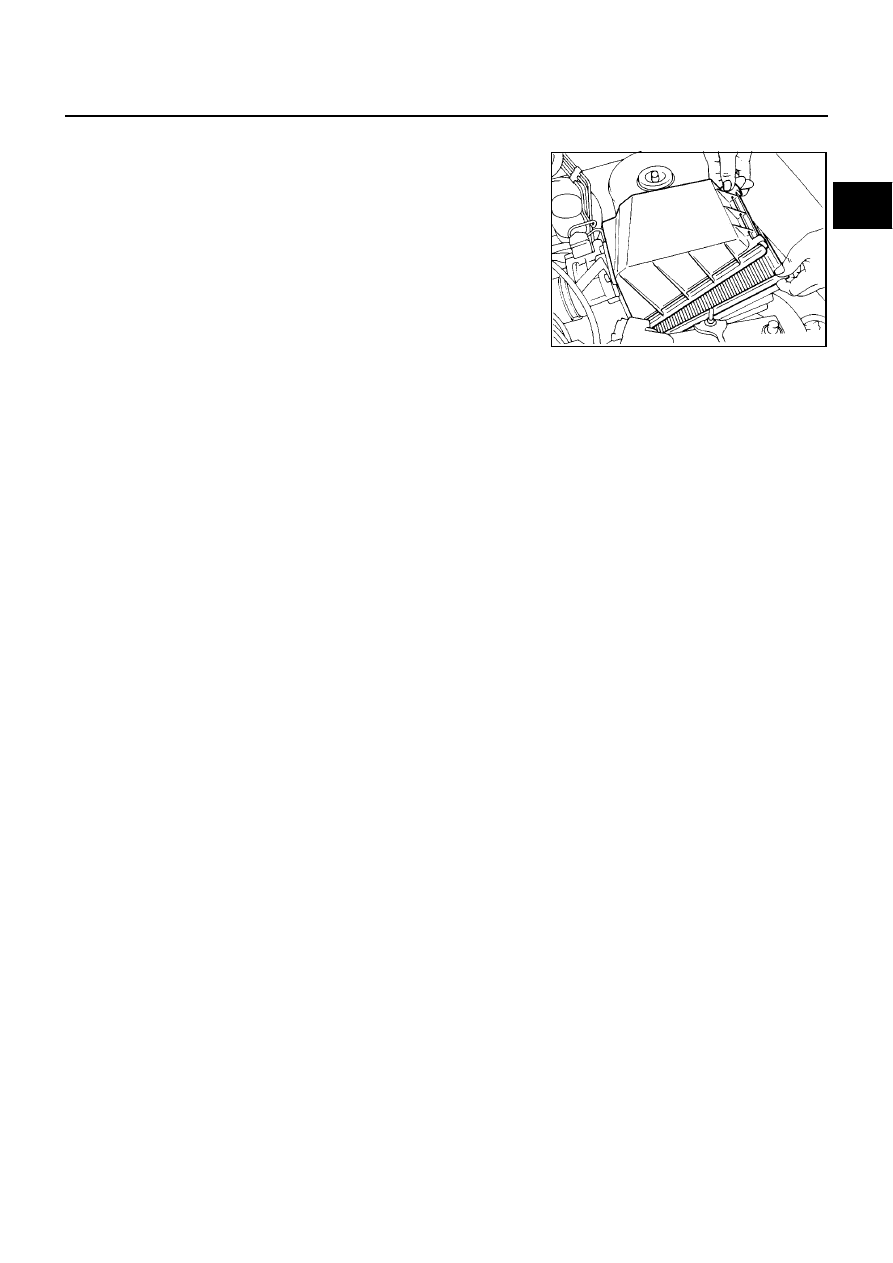

The viscous paper type filter does not need cleaning between
renewals.

SMA373C

EM-18

[QG]

INTAKE MANIFOLD

INTAKE MANIFOLD

PFP:14003

Removal and Installation

EBS00QE9

REMOVAL

WARNING:

To avoid the danger of being scalded, never drain the coolant when the engine is hot.

1.

Release fuel pressure.
Refer to

EC-52, "FUEL PRESSURE RELEASE"

(WITH EURO-OBD),

EC-579, "FUEL PRESSURE

RELEASE"

(WITHOUT EURO-OBD).

2.

Remove air duct and air cleaner case.
Refer to

EM-16, "Removal and Installation"

.

3.

Disconnect harness on engine top surface, and move it aside.

4.

Disconnect fuel injector/fuel tube assembly from intake manifold, and move it aside.

●

It is not necessary to disconnect fuel hose.

5.

Disconnect the following vacuum hoses.

6.

Disconnect blow-by hose (between intake manifold collector and rocker cover).

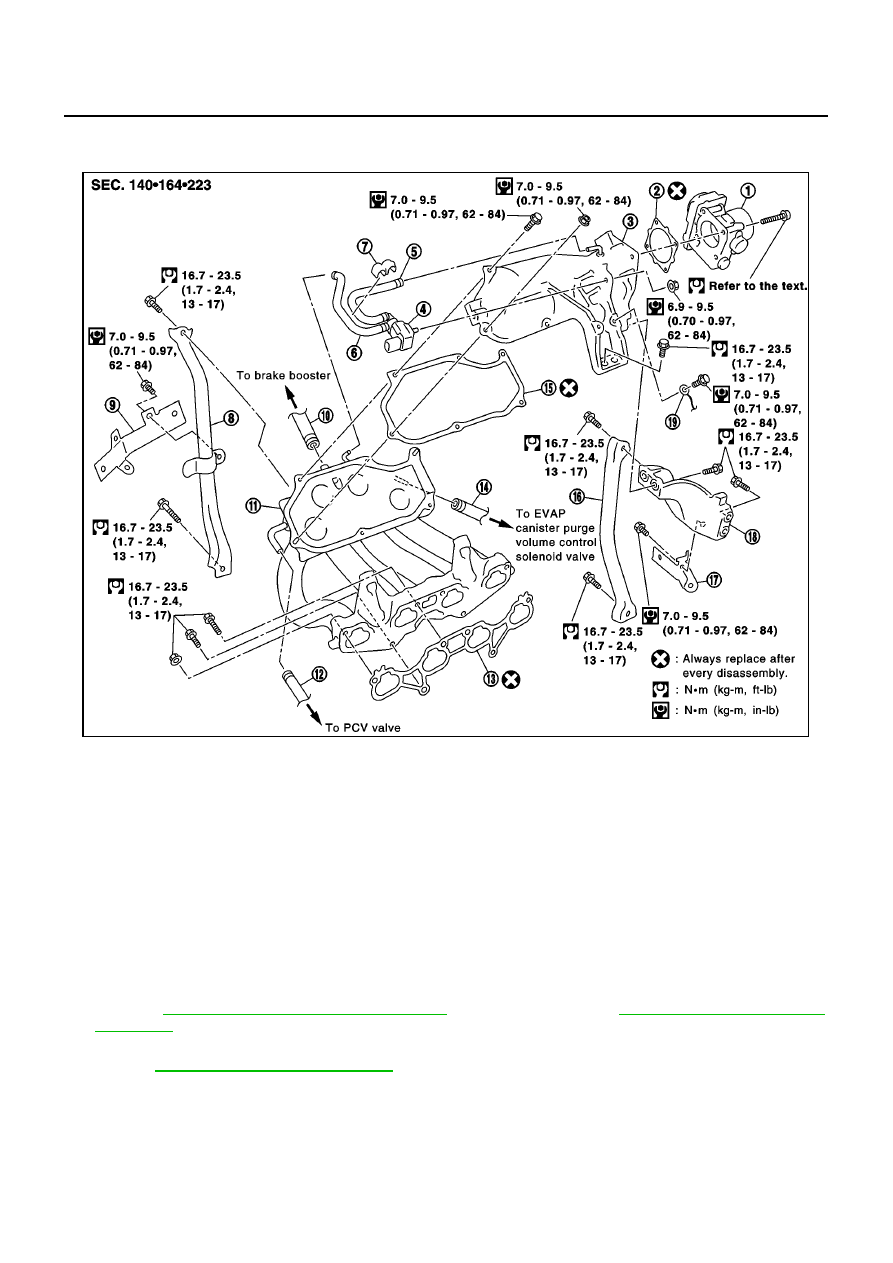

KBIA1363E

1.

Electric throttle control actuator

2.

Gasket

3.

Intake manifold collector

4.

EVAP canister purge volume control
solenoid valve

5.

Vacuum hose

6.

Vacuum hose

7.

Hose clamp

8.

Intake manifold support (front)

9.

Harness bracket

10. Vacuum hose

11. Intake manifold

12. PCV hose

13. Gasket

14. Vacuum hose

15. Gasket

16. Intake manifold support (rear)

17. Harness bracket

18. Intake manifold support (engine rear)

19. Grounding wire

INTAKE MANIFOLD

EM-19

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

7.

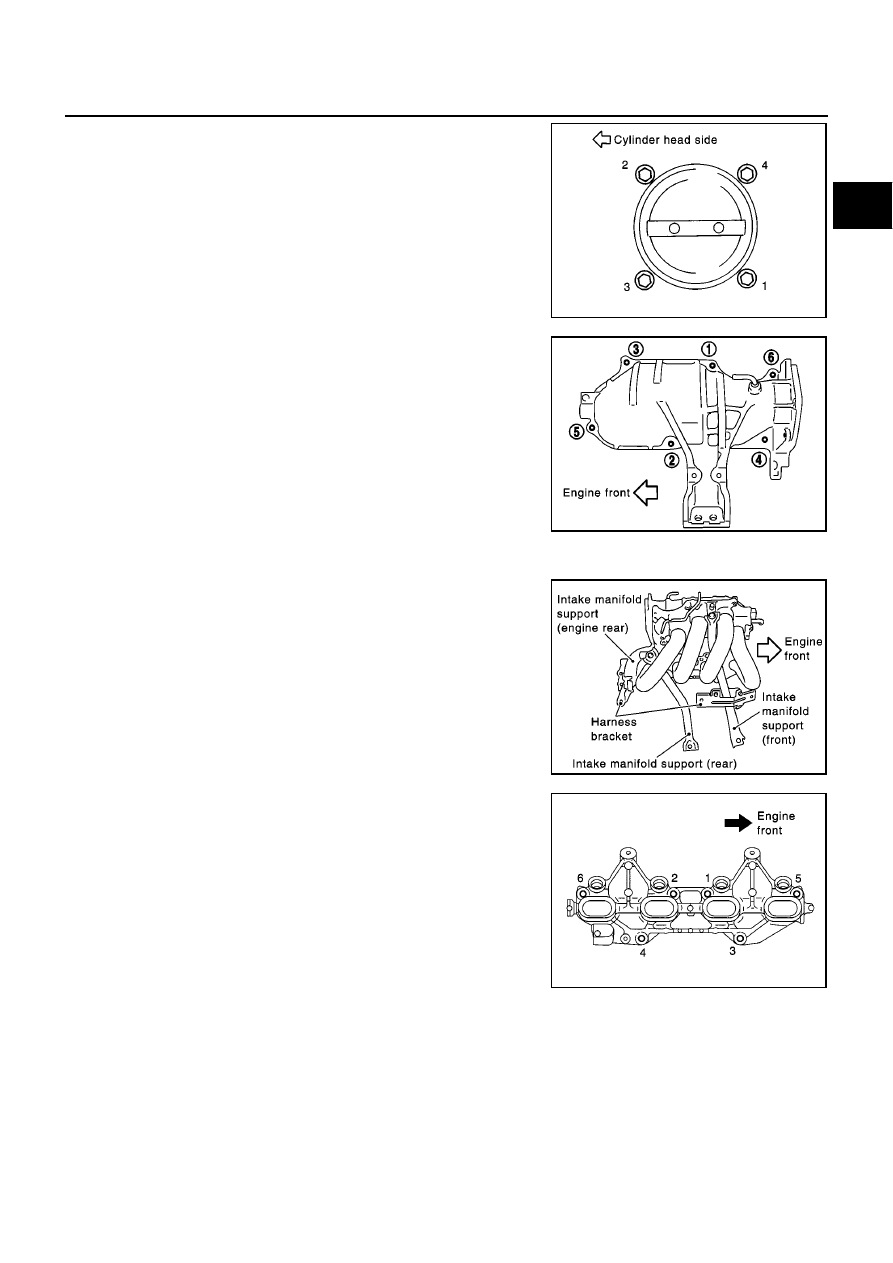

Loosen mounting bolts in reverse order shown in figure to
remove electric throttle control actuator.

CAUTION:

●

Do not shock it.

●

Do not disassembly and adjusting.

NOTE:
Remove intake manifold collector and electronic throttle control
as a single assembly, then remove electronic throttle control
itself.

8.

Remove bolt on cylinder head side of intake manifold collector.

9.

Loosen intake manifold collector nuts and bolts in reverse of the
order shown in the figure.

●

Do not remove intake manifold collector at this stage.

10. Move harness, which is fixed on intake manifold support, with bracket.

11. Remove intake manifold supports (rear, front, engine rear).

12. Loosen nuts and bolts in reverse order shown in the figure, and

remove intake manifold from cylinder head.

13. Disconnect intake manifold collector from intake manifold, and

pull out between engine and body.

PBIC0534E

KBIA1365E

KBIA1366E

PBIC0535E

EM-20

[QG]

INTAKE MANIFOLD

INSPECTION AFTER REMOVAL
Surface Distortion

●

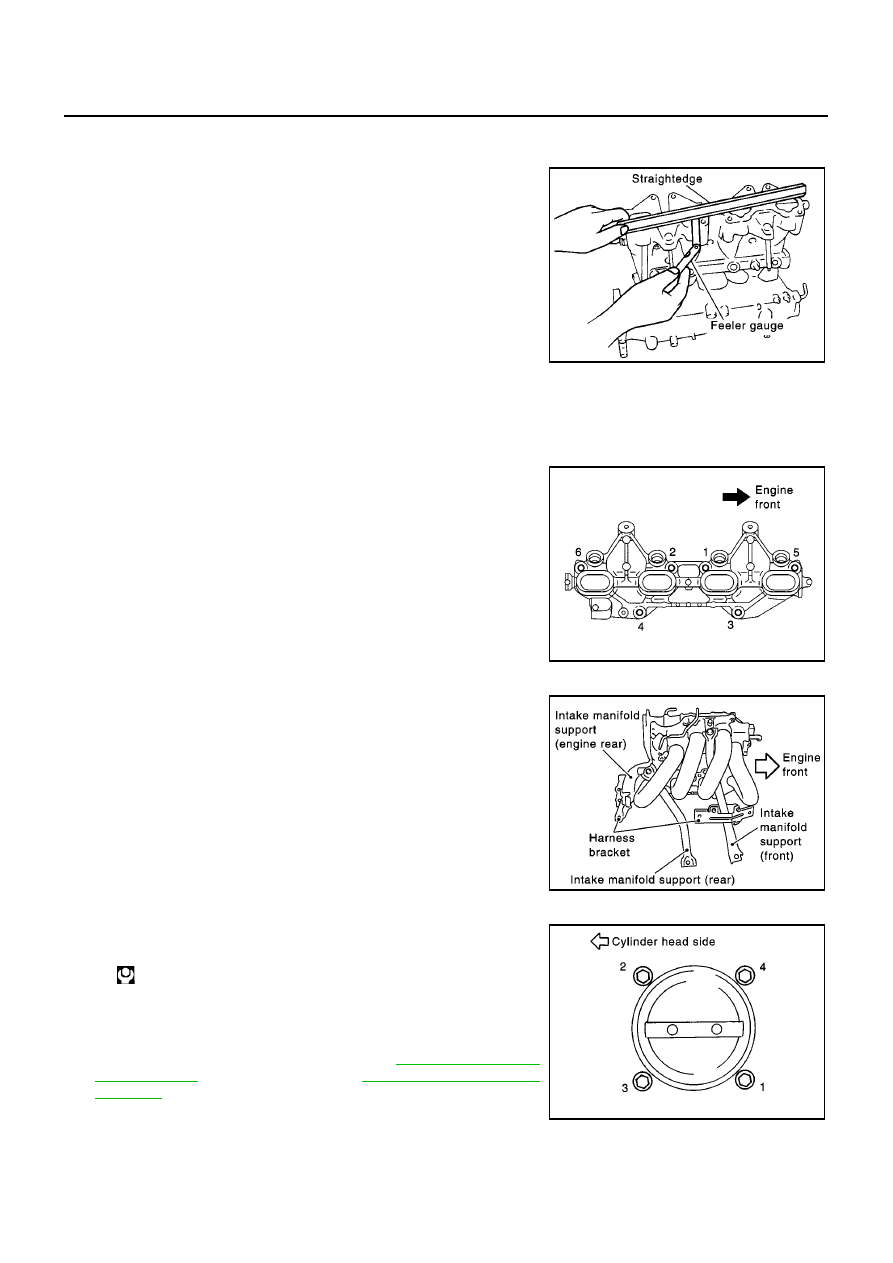

Using straightedge and feeler gauge, inspect surface distortion
of intake manifold collector and intake manifold surface.

INSTALLATION

●

Install in the reverse order of removal paying attention to the following.

Tightening Intake Manifold

●

Temporarily attach before installing intake manifold collector.

●

Tighten in numerical order as shown in the figure.

Tightening Intake Manifold Collector

●

Temporarily attach before installing intake manifold.

●

Tighten in numerical order as shown in the figure.

Installation of Electric Throttle Control Actuator

●

Tighten mounting bolts for electric throttle control actuator in
numerical order shown in figure.

CAUTION:

When electric throttle control actuator is replaced, perform
idle air volume learning.

●

Refer to BASIC SERVICE PROCEDURE,

EC-49, "Idle Air Vol-

ume Learning"

(WITH EURO-OBD),

EC-576, "Idle Air Volume

Learning"

(WITHOUT EURO-OBD).

Limit

: 0.1 mm (0.004 in)

PBIC0536E

PBIC0535E

KBIA1366E

: 17.7 - 21.6 N·m (1.8 - 2.2 kg-m, 13 - 15 ft-lb)

PBIC0534E

EXHAUST MANIFOLD AND CATALYTIC CONVERTER

EM-21

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

EXHAUST MANIFOLD AND CATALYTIC CONVERTER

PFP:14004

Removal and Installation

EBS00QEA

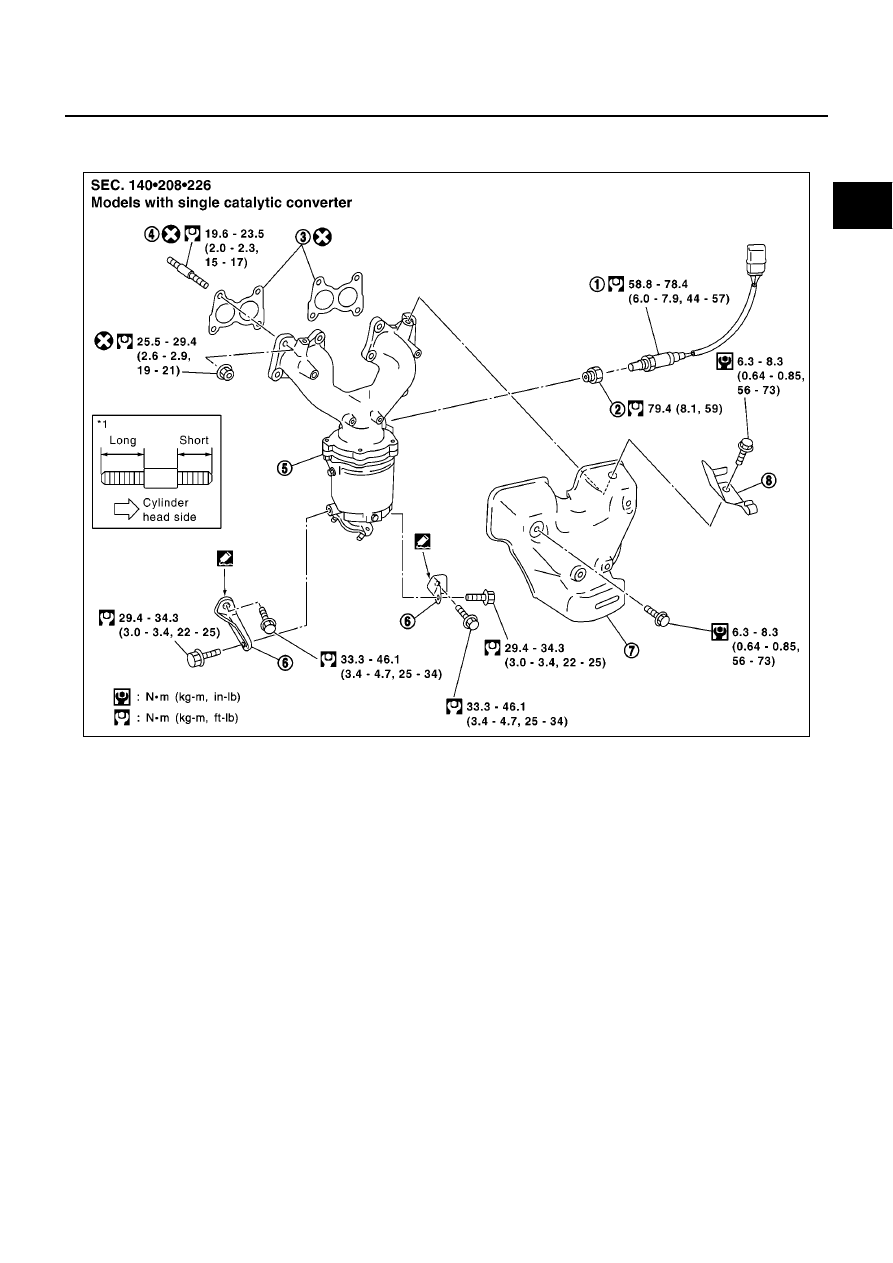

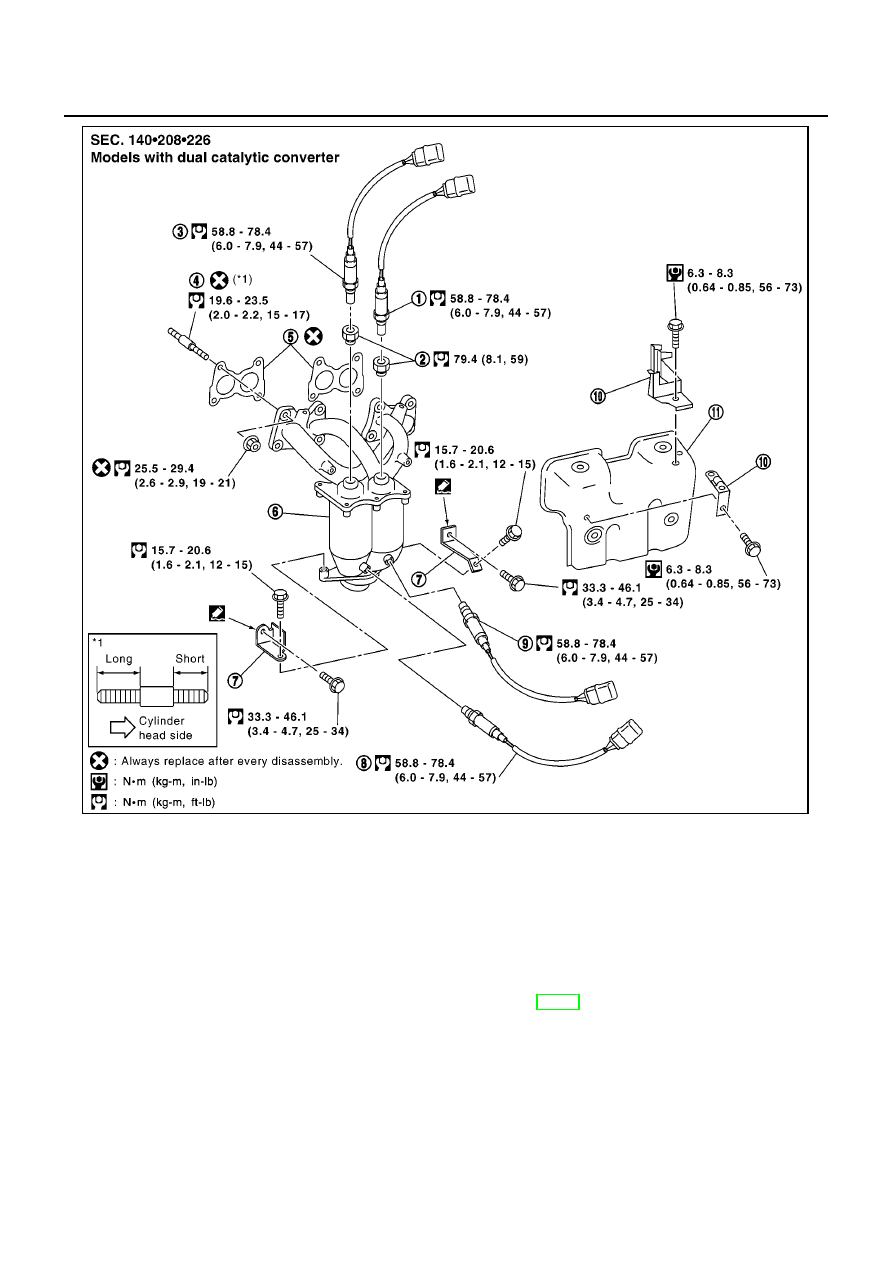

MBIA0035E

1.

Heated oxygen sensor 1

2.

Ground nut

3.

Gasket

4.

Stud bolt

5.

Exhaust manifold and catalytic con-
verter assembly

6.

Support

7.

Exhaust manifold cover

8.

Heated oxygen sensor harness
bracket

EM-22

[QG]

EXHAUST MANIFOLD AND CATALYTIC CONVERTER

REMOVAL

1.

Remove undercover.

2.

Disconnect exhaust front tube from catalytic converter. Refer to FE-11, “Exhaust System”.

3.

Remove exhaust manifold support from both sides of catalytic converter.

4.

Disconnect heated oxygen sensor harness connector.

5.

Remove heated oxygen sensors.

●

Follow below steps to remove each heated oxygen sensor.

1.

Heated oxygen sensor 1 (bank 2)

2.

Ground nut

3.

Heated oxygen sensor 1 (bank 1)

4.

Stud bolt

5.

Gasket

6.

Exhaust manifold and catalytic con-
verter assembly

7.

Support

8.

Heated oxygen sensor 2 (bank 1)

9.

Heated oxygen sensor 2 (bank 2)

10.

Heated oxygen sensor harness
bracket

11. Exhaust manifold cover

MBIA0036E

EXHAUST MANIFOLD AND CATALYTIC CONVERTER

EM-23

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

●

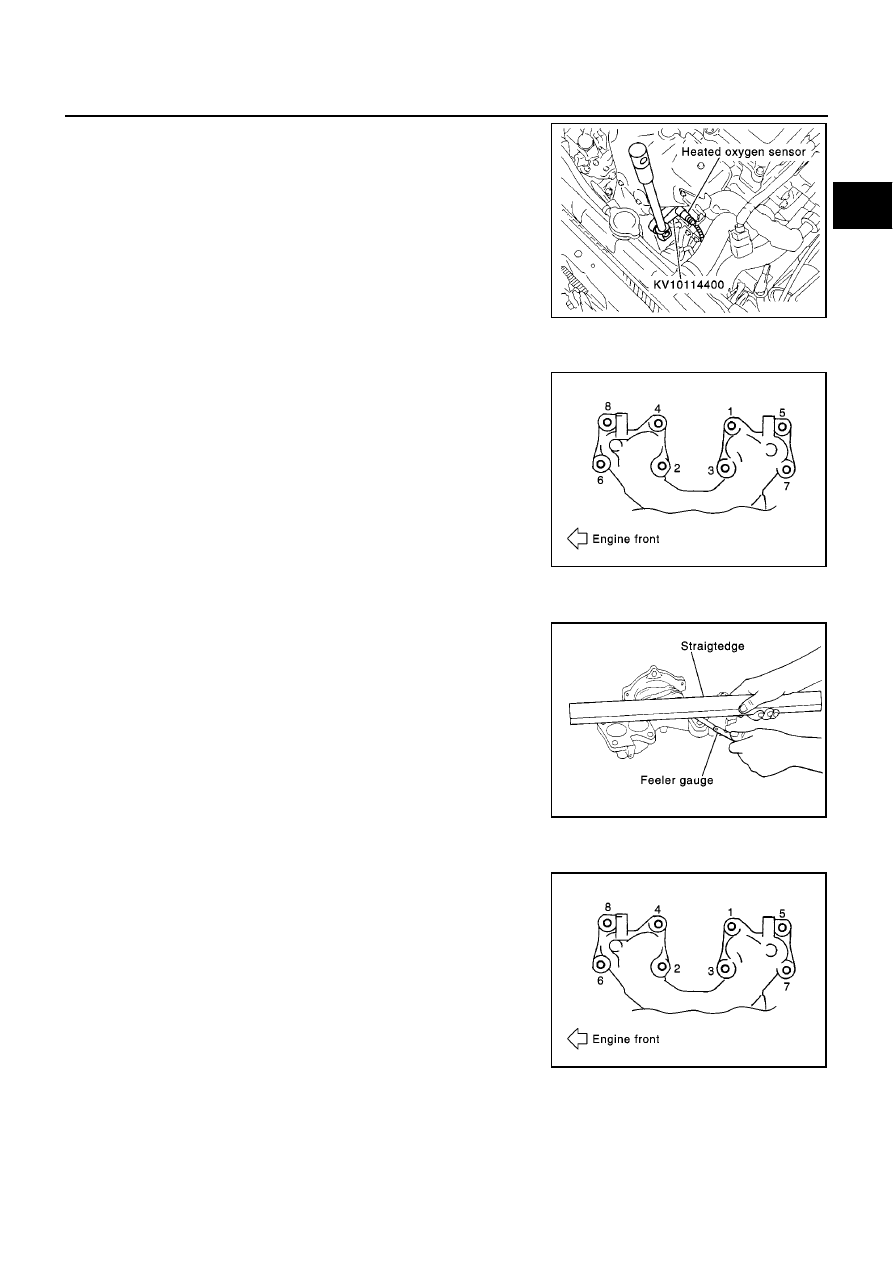

Using heated oxygen sensor wrench, remove heated oxygen
sensor.

CAUTION:

●

Be careful not to damage heated oxygen sensor.

●

When using heated oxygen sensor wrench, tighten to the
middle of specified torque because length of tool may
induce sight indication increase. (Do not tighten to the
maximum specified torque)

●

Do not over torque the heated oxygen sensor. Doing so
may cause damage to the heated oxygen sensor, result-
ing in the MI coming on.

6.

Remove exhaust manifold cover.

7.

Loosen mounting nuts in reverse order shown in figure to
remove exhaust manifold and catalytic converter assembly.

INSPECTION AFTER REMOVAL

Surface Distortion

●

Use a reliable straightedge and feeler gauge to check the flat-
ness of exhaust manifold fitting surface.

INSTALLATION

●

Install in the reverse order of removal after this step.

●

Tighten mounting nuts for exhaust manifold and catalytic con-
verter assembly in order shown in figure.

●

Before installing exhaust manifold support, apply liquid gasket to
contact surface on engine side.
Use Genuine Liquid Gasket or equivalent.

Installation of Heated Oxygen Sensor

CAUTION:

●

Do not over torque the heated oxygen sensor. Doing so may cause damage to the heated oxygen
sensor, resulting in the MI coming on.

PBIC0541E

PBIC0542E

Limit

: 0.3 mm (0.012 in)

PBIC0543E

PBIC0542E

EM-24

[QG]

EXHAUST MANIFOLD AND CATALYTIC CONVERTER

Disassembly and Assembly

EBS00QEB

M/T MODELS

A/T MODELS

DISASSEMBLY

1.

Remove catalytic converter cover.

2.

Disconnect exhaust manifold and catalytic converter.

CAUTION:

Be careful not to damage catalytic converter.

ASSEMBLY

●

Assemble in reverse order of disassembly.

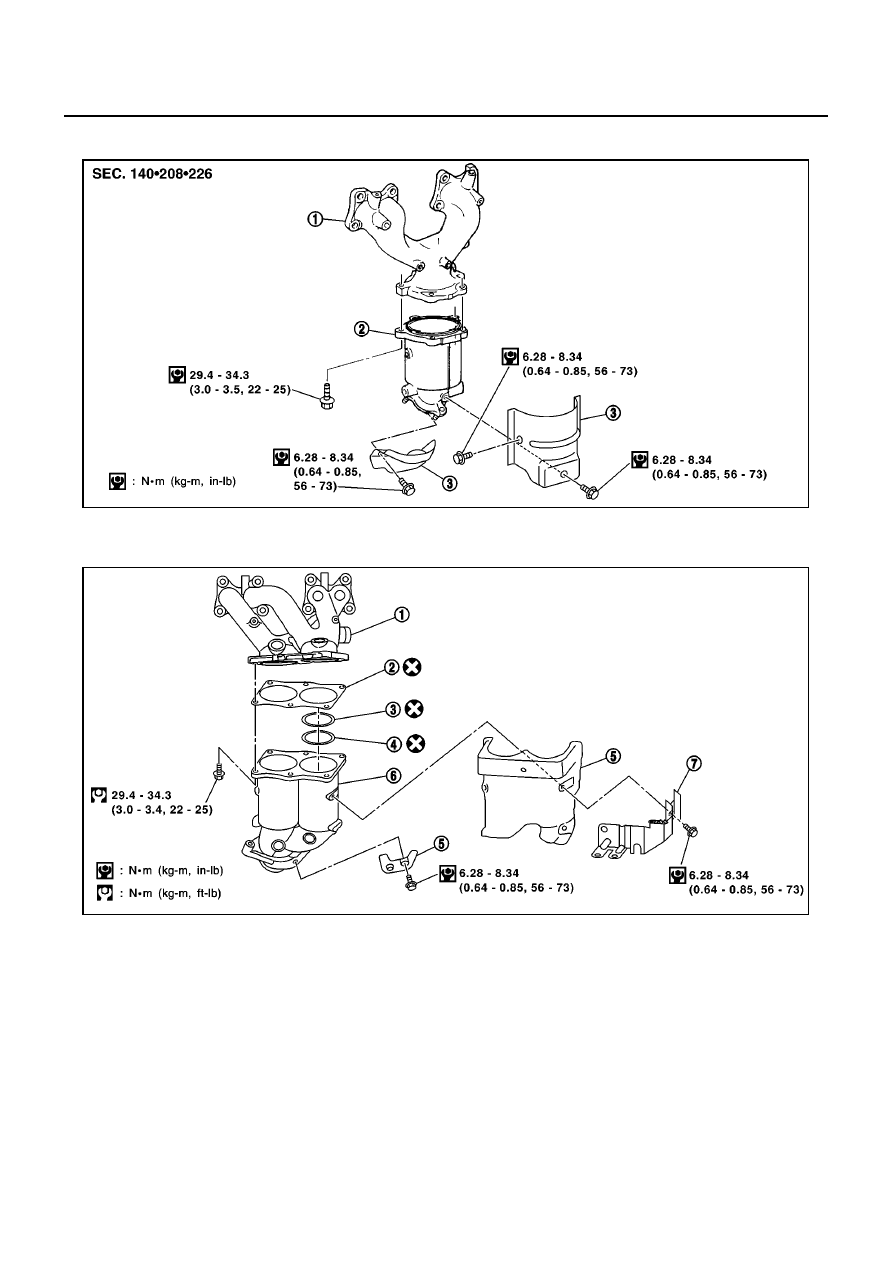

YEM049

1.

Exhaust manifold

2.

Catalytic converter

3.

Catalytic converter cover

PBIC0546E

1.

Exhaust manifold

2.

Gasket

3.

Converter cap

4.

Wire mesh washer

5.

Catalytic converter cover

6.

Catalytic converter

7.

Heated oxygen sensor harness
bracket

OIL PAN AND OIL STRAINER

EM-25

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

OIL PAN AND OIL STRAINER

PFP:11110

Removal and Installation

EBS00QEC

REMOVAL

WARNING:

To avoid the danger of being scalded, never drain the engine oil when the engine is hot.

1.

Remove engine RH undercover.

2.

Drain engine oil. Refer to LC-8, “Changing Engine Oil”.

3.

Remove exhaust front tube. Refer to FE-11, “Exhaust System”.

4.

Using a transmission jack, be sure to support the bottom of
transsexual, and remove center member.

5.

Remove gusset and engine rear plate (lower) [A/T vehicle].

6.

Loosen and remove mounting nuts and bolts in reverse order
shown in figure.

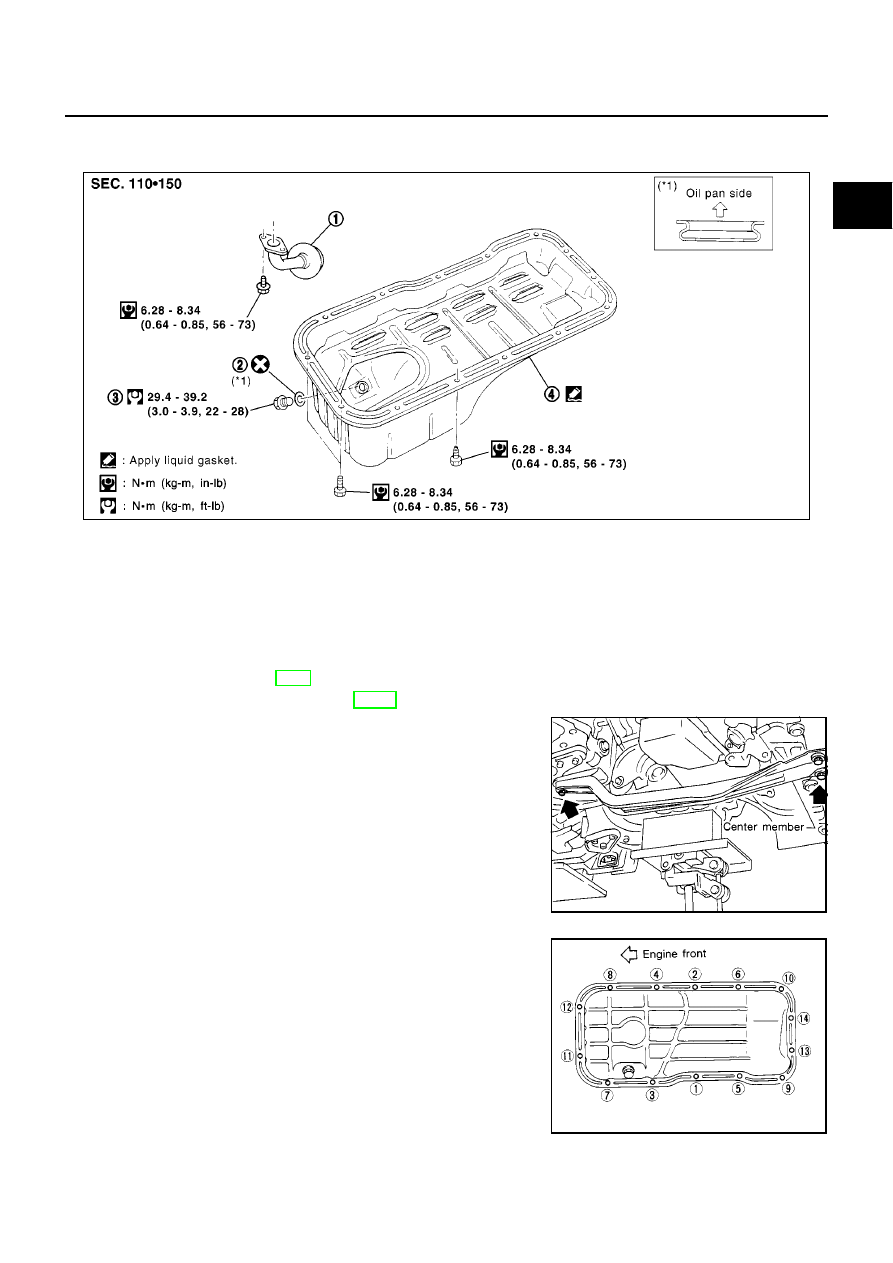

MBIA0037E

1.

Oil strainer

2.

Washer

3.

Drain plug

4.

Oil pan

SEM067F

SEM072F

EM-26

[QG]

OIL PAN AND OIL STRAINER

7.

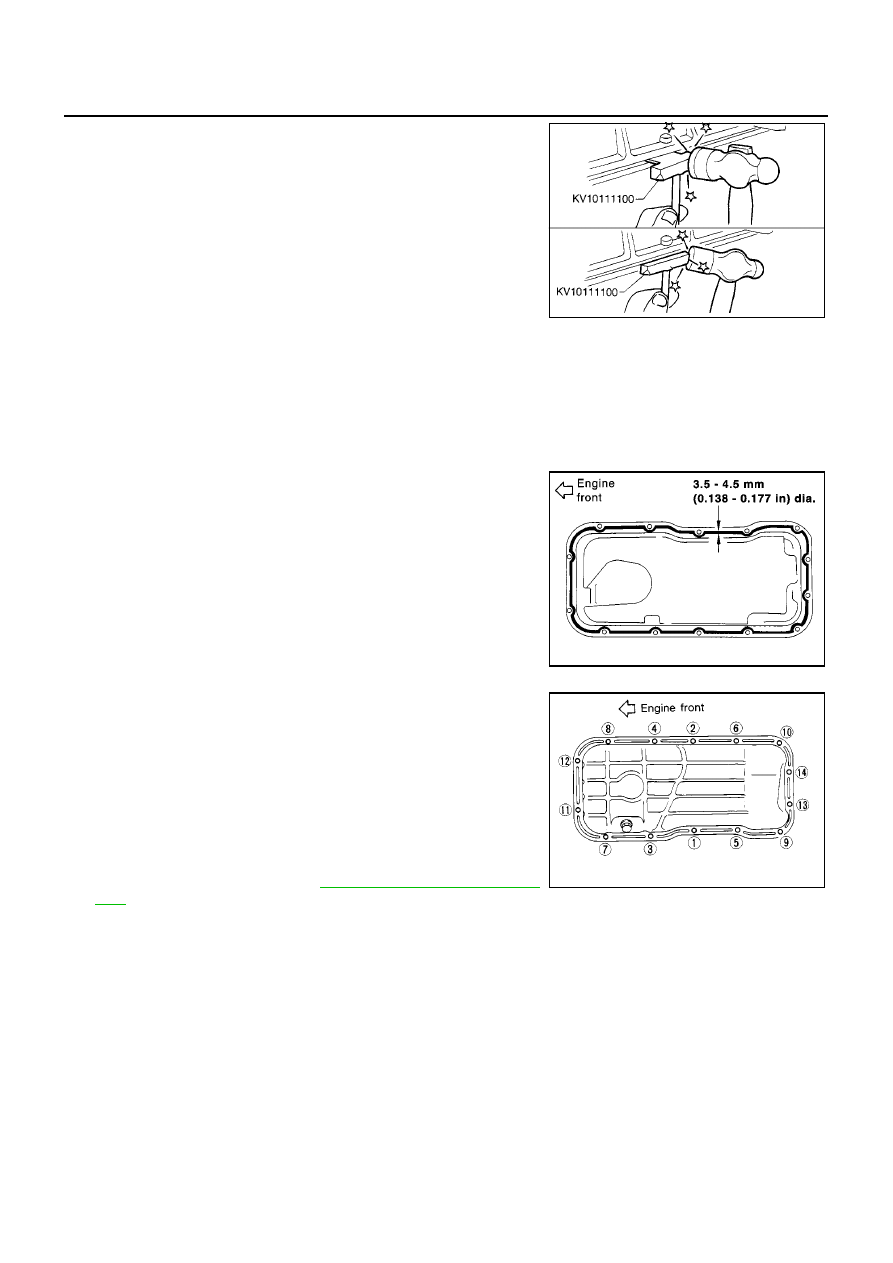

Insert Tool (Seal cutter) between oil pan and cylinder block.
Slide tool by tapping on the side of the tool with a hammer.
Remove oil pan.

8.

Remove oil strainer.

INSTALLATION

1.

Install oil strainer.

NOTE:
Gasket and O-ring are not used for sealed area with oil pump.

2.

Install oil pan drain plug.

●

Referring to “Components”, install drain plug washer.

3.

Apply a continuous bead of liquid gasket to position shown in figure.
Use Genuine Liquid Gasket or equivalent.

4.

Tighten mounting nuts and bolts in order shown in figure.

●

Install mounting nuts and bolts as follows.

5.

Install center member.
Refer to ENGINE ASSEMBLY,

EM-70, "Removal and Installa-

tion"

.

6.

Install remaining parts in the reverse order of removal.

INSPECTION AFTER INSTALLATION

●

Check for leakage of engine oil when engine is warmed.

●

Pour engine oil or start engine at least 30 minutes after oil pan is installed.

SEM365EA

PBIC0549E

Mounting bolt:

[Shank length under

head 10 mm (0.39 in)]

: Nos. 1 - 10, 13, 14

[Shank length under

head 12 mm (0.47 in)]

: Nos. 11, 12

SEM072F

IGNITION COIL

EM-27

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

IGNITION COIL

PFP:22448

Removal and Installation

EBS00QED

REMOVAL

1.

Remove ignition coil harness connector from ignition coil.

2.

Remove ignition coil.

CAUTION:

●

Do not shock it.

●

Do not disassemble it.

INSTALLATION

●

Install in the reverse order of removal.

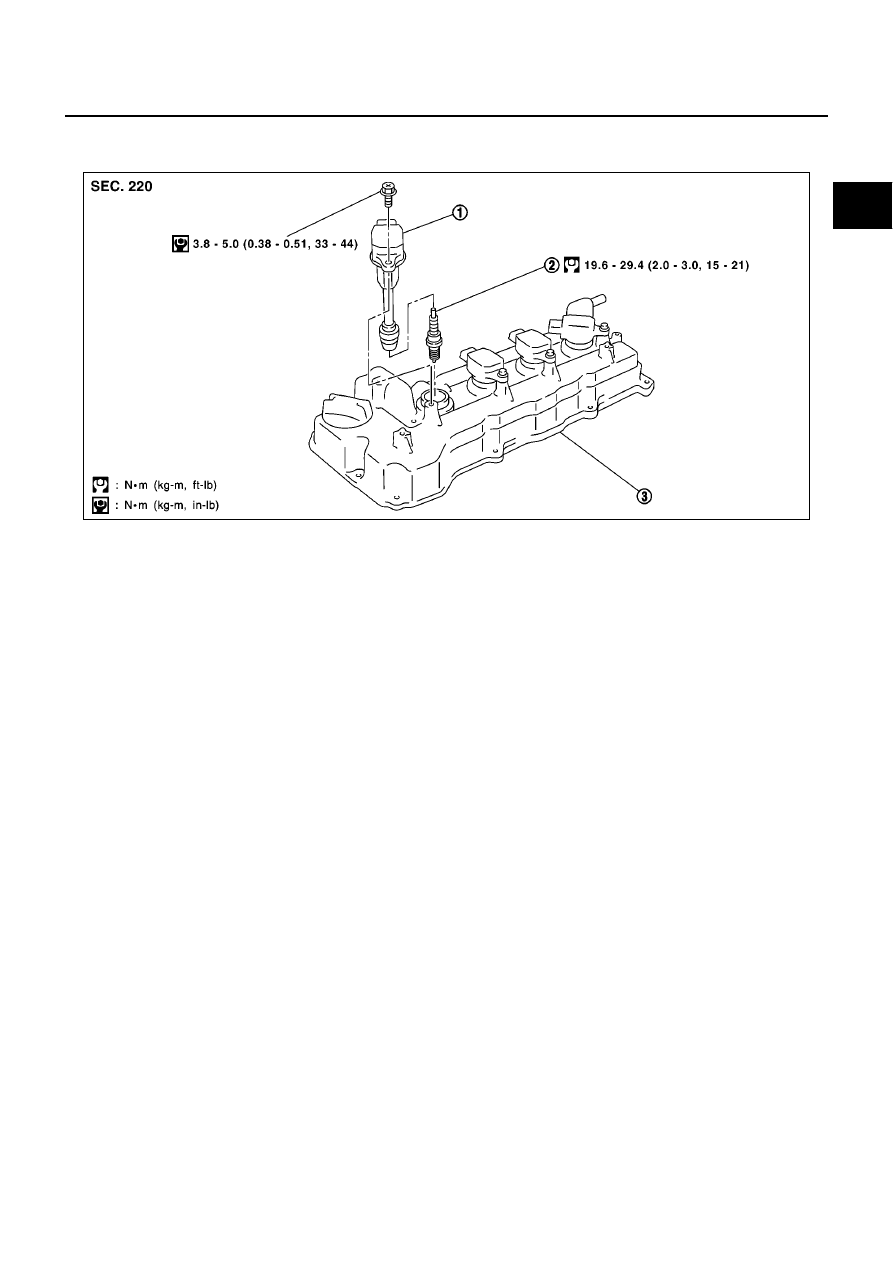

MBIA0038E

1.

Ignition coil

2.

Spark plug

3.

Rocker cover

EM-28

[QG]

SPARK PLUG (CONVENTIONAL)

SPARK PLUG (CONVENTIONAL)

PFP:22401

Removal and Installation

EBS00QEE

REMOVAL

1.

Disconnect ignition coil harness connector from ignition coil.

2.

Remove ignition coil.

3.

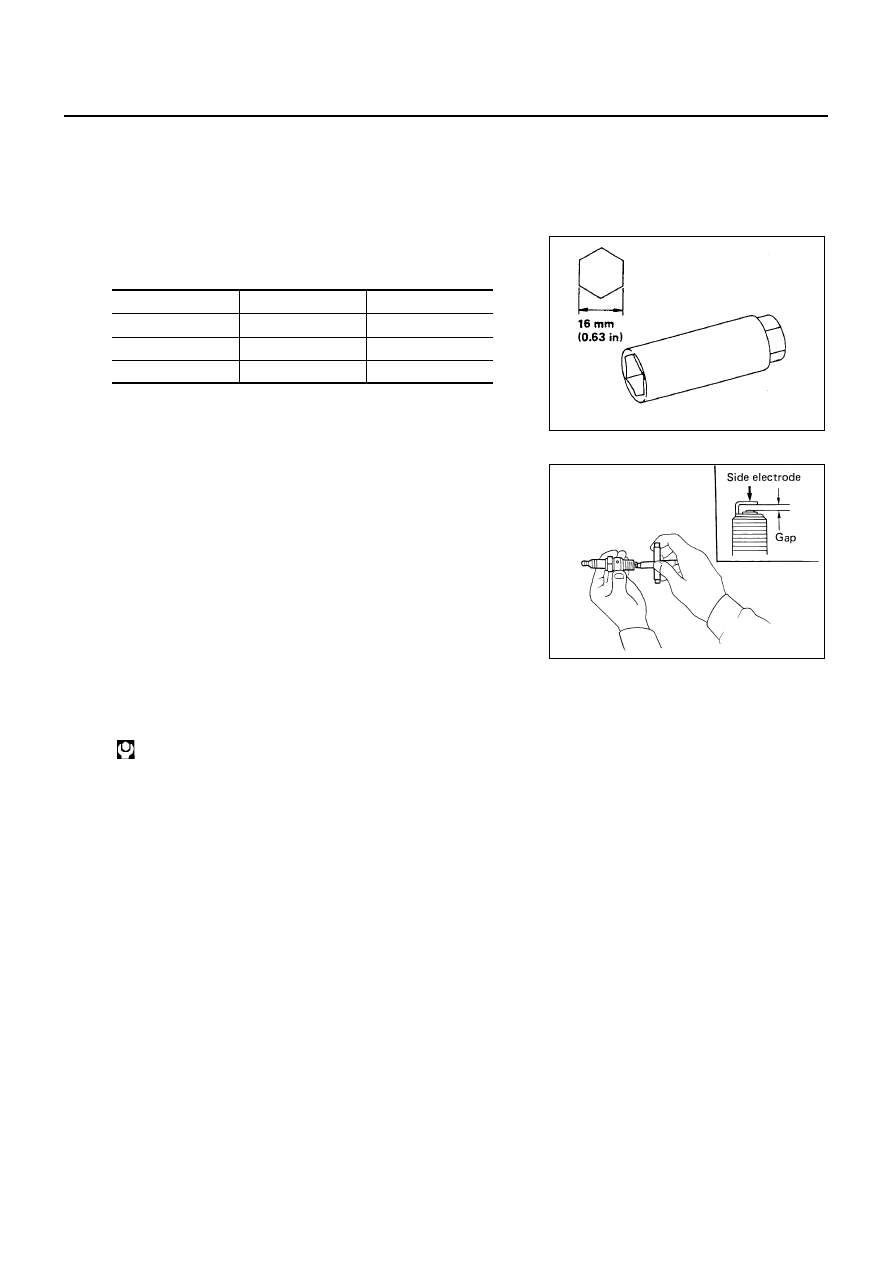

Remove spark plugs with a spark plug wrench (commercial ser-
vice tool).

Spark plug

INSPECTION AFTER REMOVAL

Check spark plug gap. Adjust or replace if necessary.

●

Use a wire brush for cleaning, if necessary.

INSTALLATION

Install in the reverse order of removal, paying attention to the following.

Make

NGK

Champion

Standard type

LFR5A-11

REC10YC4

Hot type

LFR4A-11

—

Cold type

LFR6A-11

—

SMA581C

Standard

: 1.0 - 1.1 mm (0.039 - 0.043 in)

SMA476

Spark plug:

: 19.6 - 29.4 N·m (2.0 - 3.0 kg-m, 15 - 21 ft-lb)

FUEL INJECTOR AND FUEL TUBE

EM-29

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

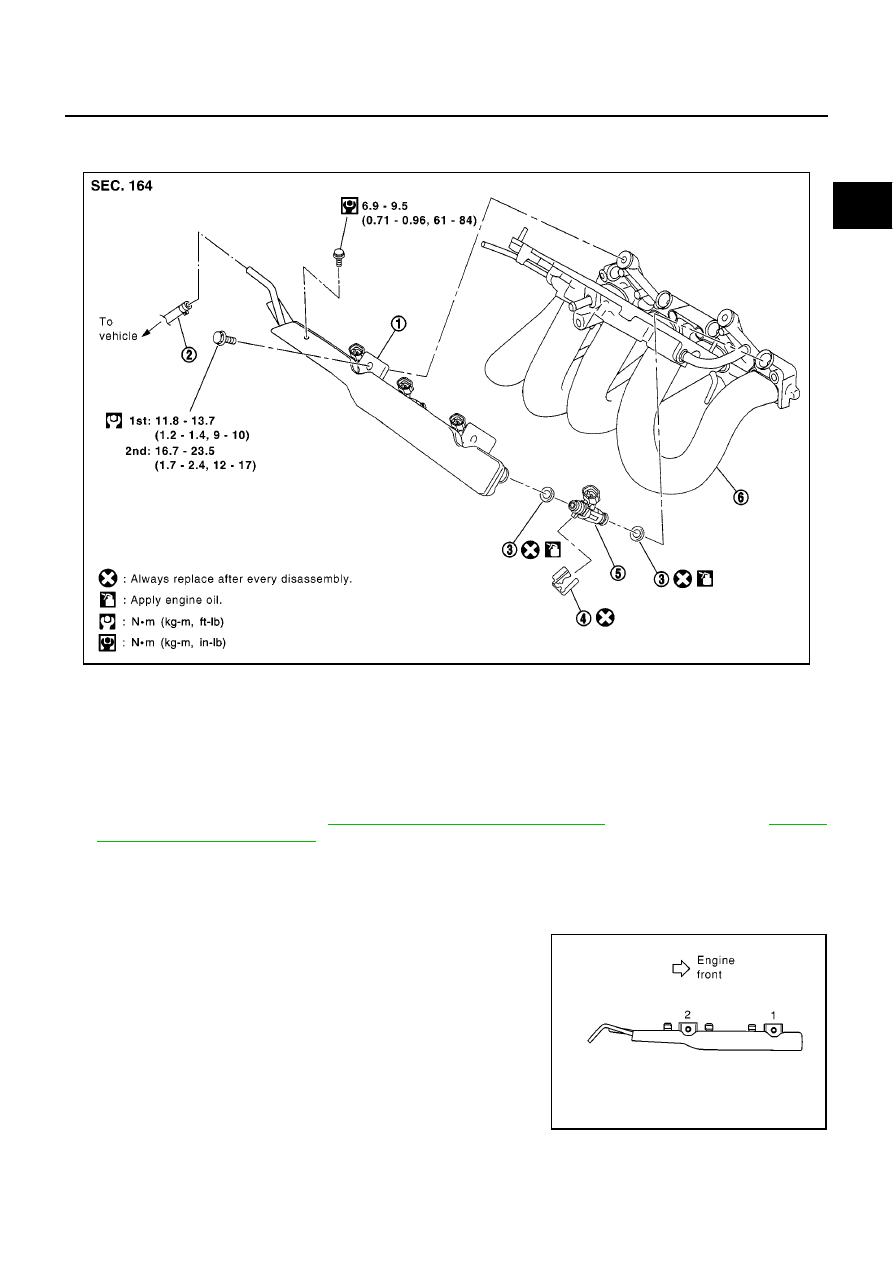

FUEL INJECTOR AND FUEL TUBE

PFP:16600

Removal and Installation

EBS00QEF

CAUTION:

●

Apply new engine oil when installing the parts that specified to do so in the figure.

●

Do not remove or disassembly parts unless instructed as shown in the figure.

REMOVAL

1.

Release fuel pressure. Refer to

EC-52, "FUEL PRESSURE RELEASE"

(WITH EURO-OBD),

EC-579,

"FUEL PRESSURE RELEASE"

(WITHOUT EURO-OBD).

2.

Disconnect harness for fuel injector, and move it aside.

3.

Remove fuel hose.

CAUTION:

After removal, install blind plug to fuel hose to prevent the fuel from draining.

4.

Remove fuel tube and injector assembly with the following pro-
cedure:

a.

Loosen mounting bolts in reverse order shown in figure.

b.

Pull out fuel injector/fuel tube assembly toward engine rear side.

MBIA0039E

1.

Fuel tube

2.

Fuel feed hose

3.

O-ring

4.

Clip

5.

Fuel injector

6.

Intake manifold

PBIC0617E

EM-30

[QG]

FUEL INJECTOR AND FUEL TUBE

CAUTION:

Do not touch fuel injector nozzle with intake manifold or other parts.

5.

Remove fuel injector from fuel tube.

●

Release clip and remove it.

●

Pull fuel injector straight out of fuel tube.

CAUTION:

●

Be careful not to damage nozzle part.

●

Avoid any impact such as a dropping.

●

Do not disassemble or adjust it.

INSTALLATION

1.

When installing O-ring to fuel injector, follow instructions described below.

CAUTION:

●

Handle O-ring with bare hands. Never wear gloves.

●

Lubricate O-ring with new engine oil.

●

Do not clean O-ring with solvent.

●

Make sure that O-ring and its mating part are free of foreign material.

●

Be careful not to scratch it with a tool or fingernails during installation. Also be careful not to
twist or stretch O-ring. If O-ring is stretched while being attached, do not insert it into fuel tube
immediately.

●

Insert O-ring straight into fuel tube. Do not angle or twist it.

2.

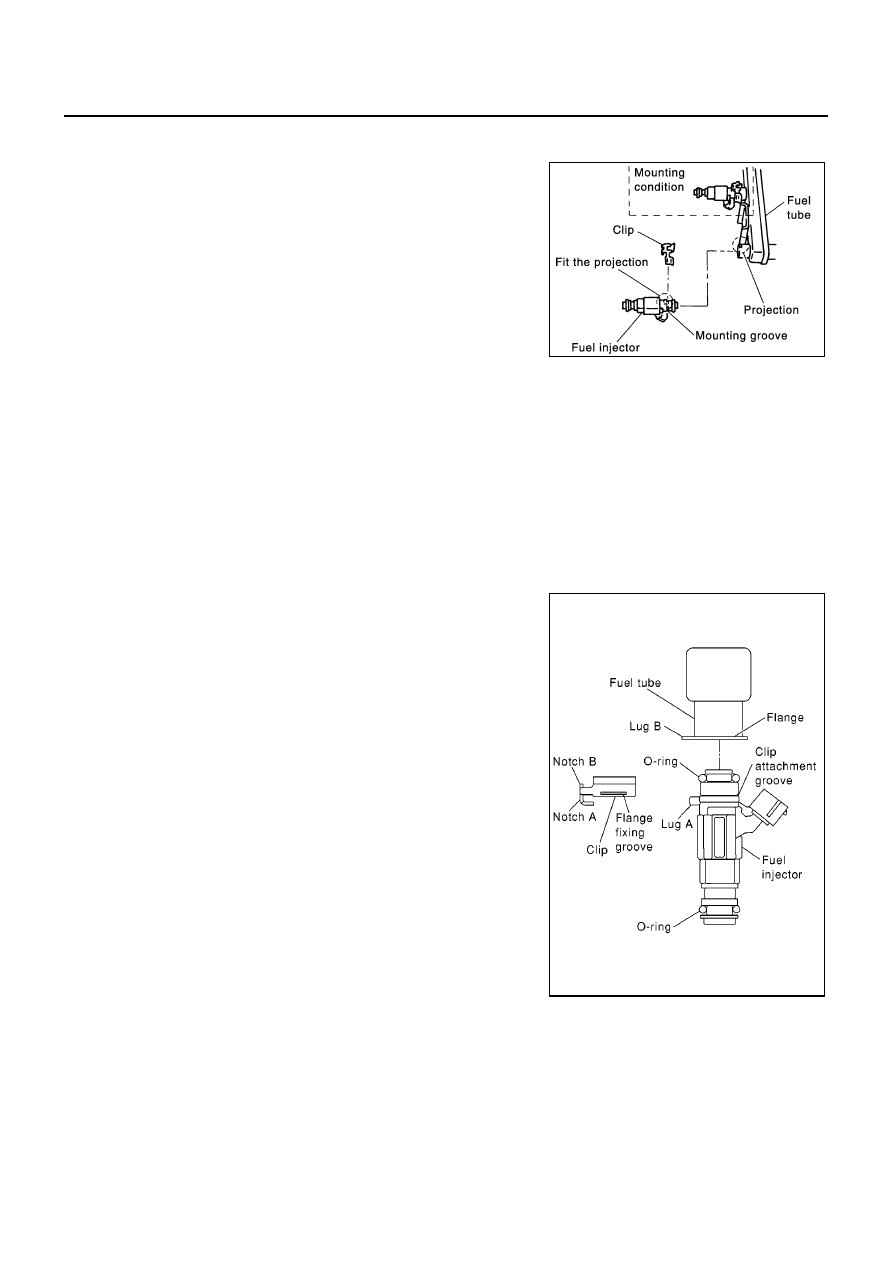

Install fuel injector to fuel tube with the following procedure.

a.

Insert clip into clip mounting groove on fuel injector.

●

Insert clip so that lug “A” of fuel injector matches notch “A” of
the clip.

CAUTION:

●

Do not reuse clip. Replace it with a new one.

●

Be careful to keep clip from interfering with O-ring. If
interference occurs, replace O-ring.

b.

Insert fuel injector into fuel tube with clip attached.

●

Insert it while matching it to the axial center.

●

Insert fuel injector so that lug “B” of fuel tube matches notch
“B” of the clip.

●

Make sure that fuel tube flange is securely fixed in flange fix-
ing groove on clip.

c.

Make sure that installation is complete by checking that fuel
injector does not rotate or come off.

PBIC0620E

PBIC1021E

FUEL INJECTOR AND FUEL TUBE

EM-31

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

3.

Tighten mounting bolts in two steps in numerical order shown in
figure.

4.

Install fuel feed hose.

CAUTION:

Install hose clamp avoiding interference with bulge, and
securely tighten it

5.

Install remaining parts in the reverse order of removal.

INSPECTION AFTER INSTALLATION

●

Check for fuel leakage with following procedure.

1.

Turn ignition switch ON (do not start engine), and check connections for leakage by applying fuel pressure
to fuel piping.

2.

Start engine, and re-check connections for fuel leakage by increasing engine speed.

1st step : 11.8 - 13.7 N·m (1.2 - 1.4 kg-m, 9 - 10 ft-lb)

2nd step : 16.7 - 23.5 N·m (1.7 - 2.4 kg-m, 12 - 17 ft-lb)

PBIC0617E

EM-32

[QG]

ROCKER COVER

ROCKER COVER

PFP:13264

Removal and Installation

EBS00QEG

CAUTION:

Apply new engine oil when installing the parts that specified to do so in the figure.

REMOVAL

1.

Move harnesses on top surface and right side of rocker cover, and move them aside.

2.

Remove ignition coil. Refer to

EM-27, "Removal and Installation"

.

3.

Disconnect PCV hoses on rocker cover side.

4.

If necessary, remove PCV control valve.

5.

If necessary, remove intake valve timing control solenoid valve and camshaft position sensor (PHASE).

CAUTION:

●

Do not shock it.

●

Do not disassemble it.

●

Tip of camshaft position sensor (PHASE) generates strong magnetic fields. Keep it away from
metal particles or objects affected by magnetic fields.

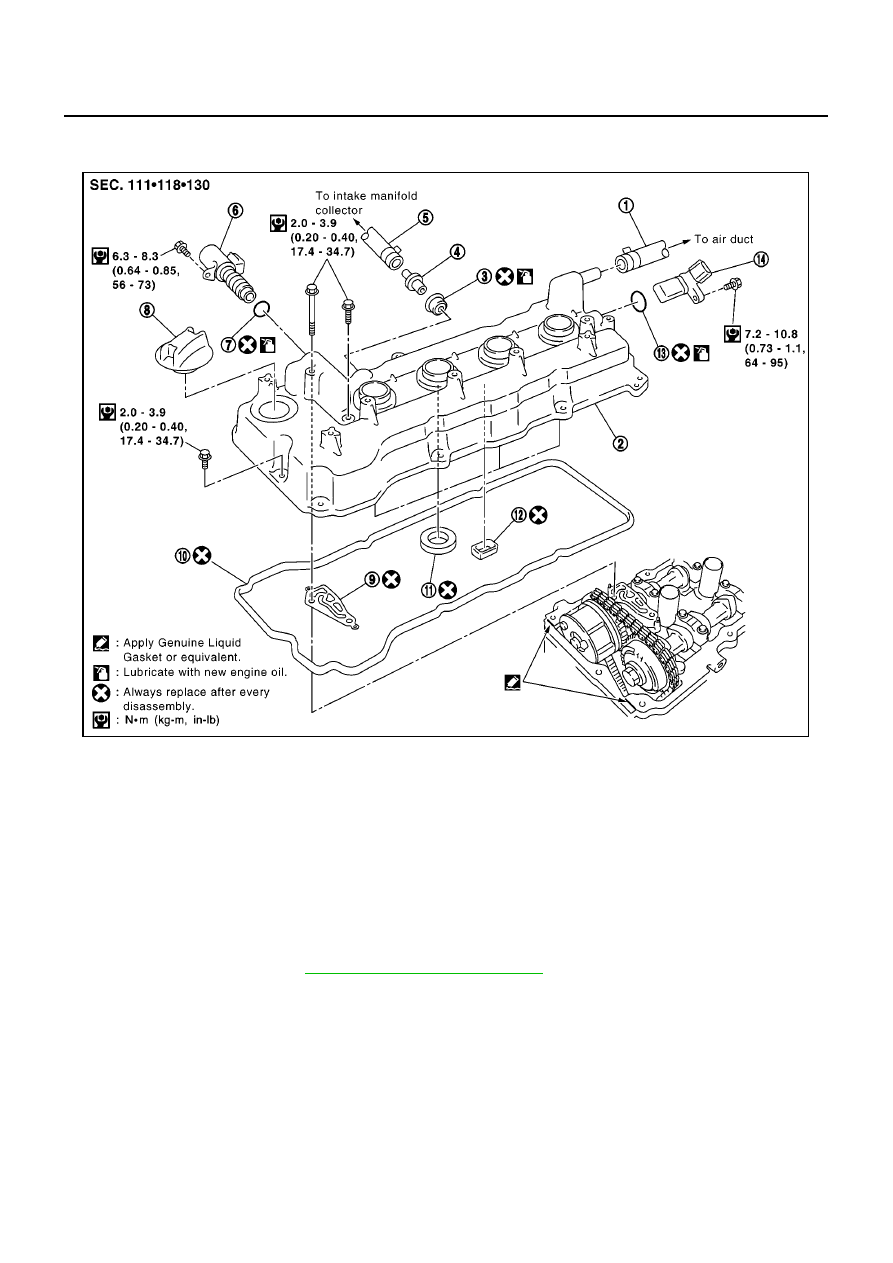

MBIA0040E

1.

PCV hose

2.

Rocker cover

3.

Grommet

4.

PCV control valve

5.

PCV hose

6.

Intake valve timing control solenoid
valve

7.

O-ring

8.

Oil filter cap

9.

Gasket

10. Gasket

11. Rocker cover oil seal

12. Gasket

13. O-ring

14. Camshaft position sensor (PHASE)
