Almera Tino V10 (2003 year). Manual - part 196





YEL075E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

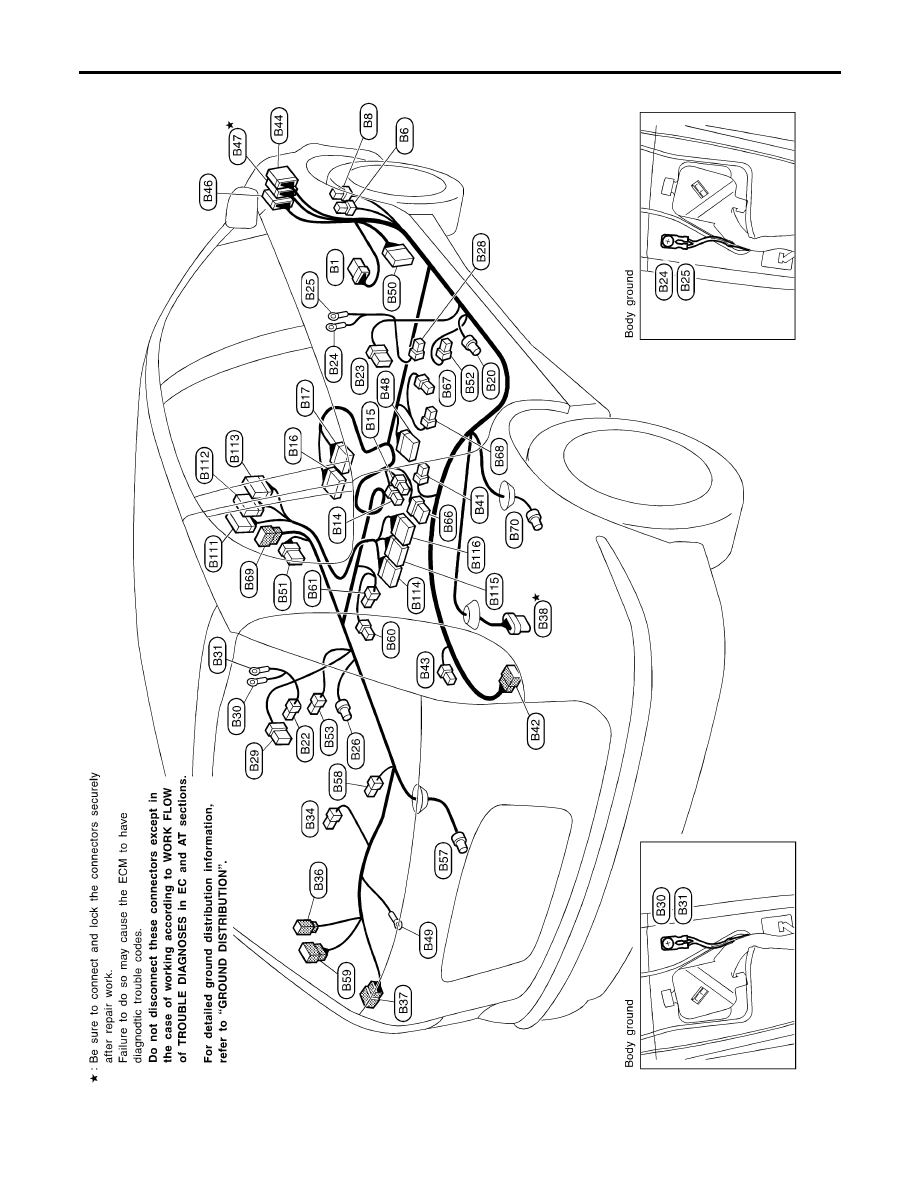

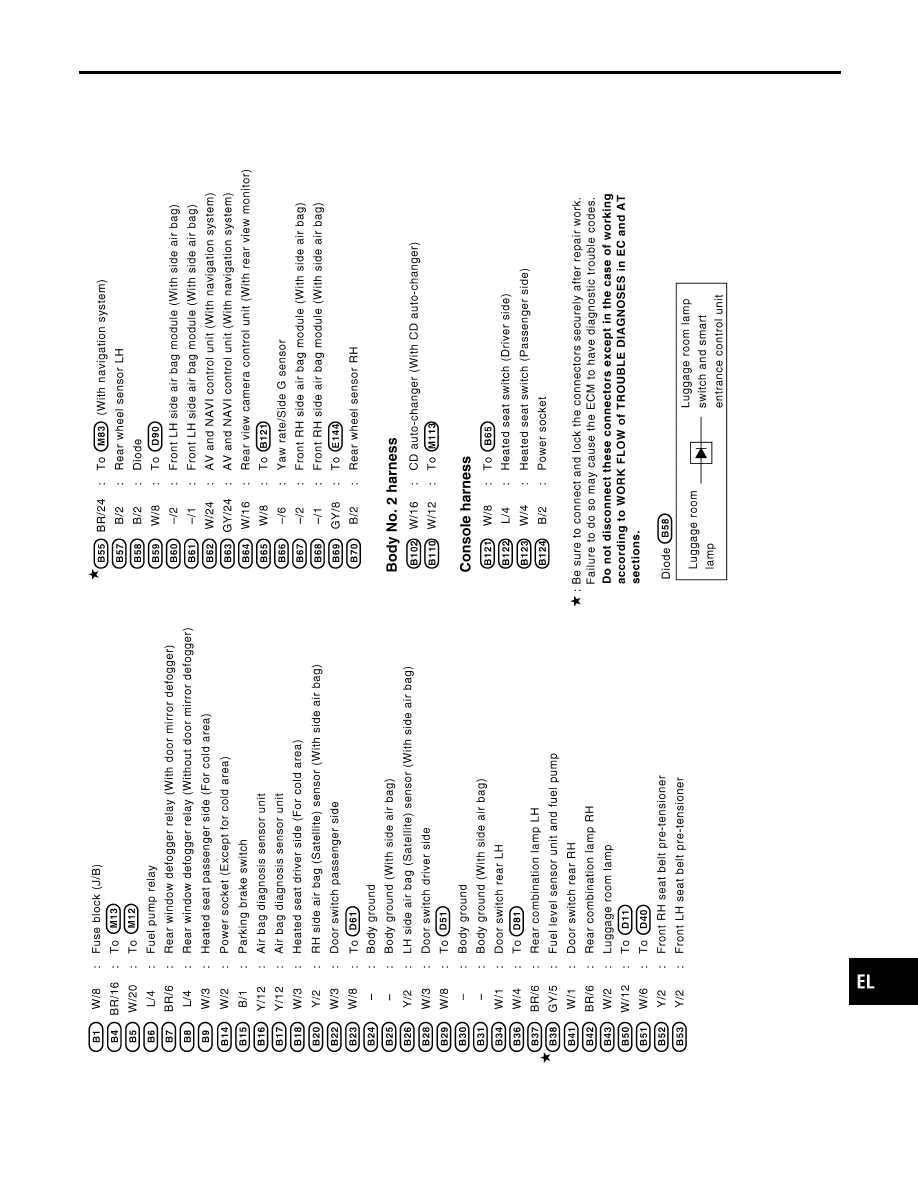

HARNESS LAYOUT

Body Harness (Cont’d)

EL-625

RHD MODELS

NLEL0348S02

YEL076E

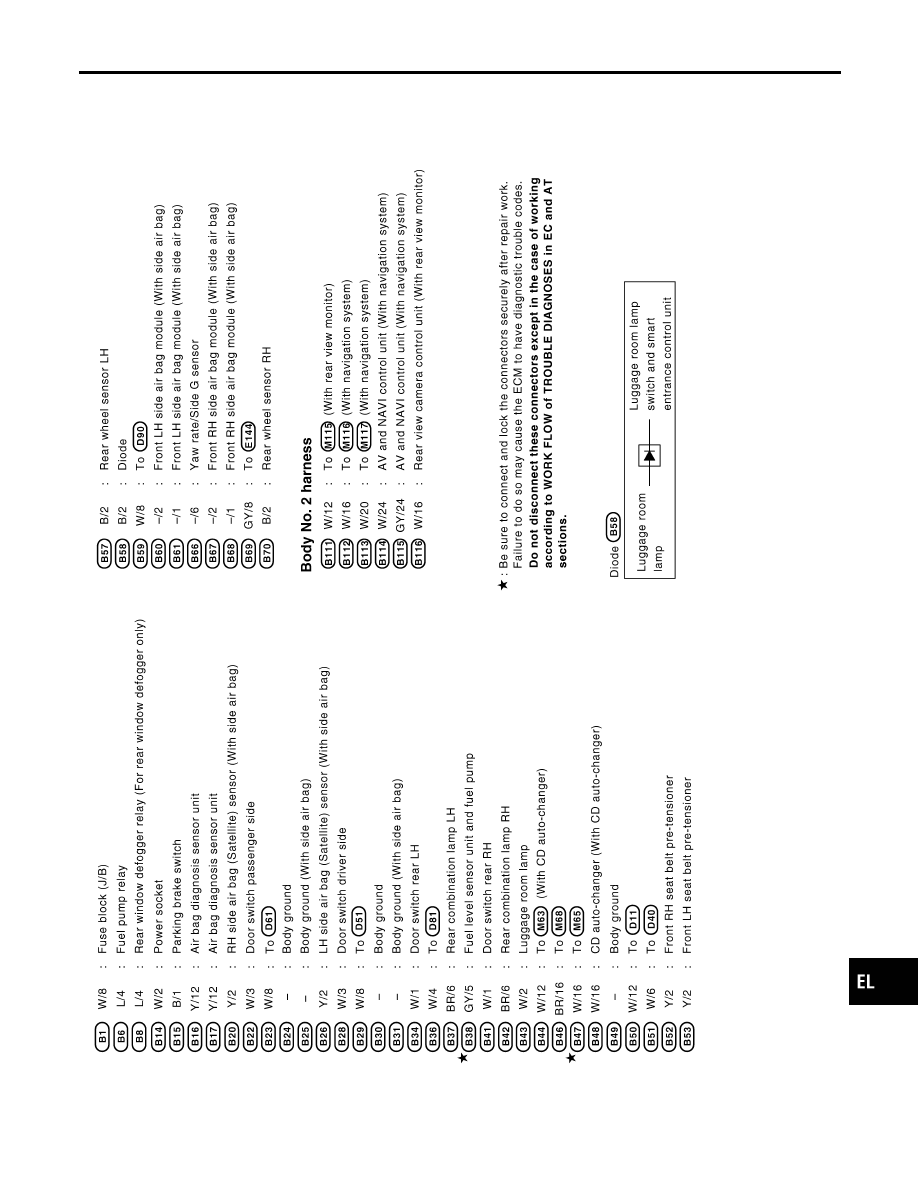

HARNESS LAYOUT

Body Harness (Cont’d)

EL-626

YEL077E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS LAYOUT

Body Harness (Cont’d)

EL-627

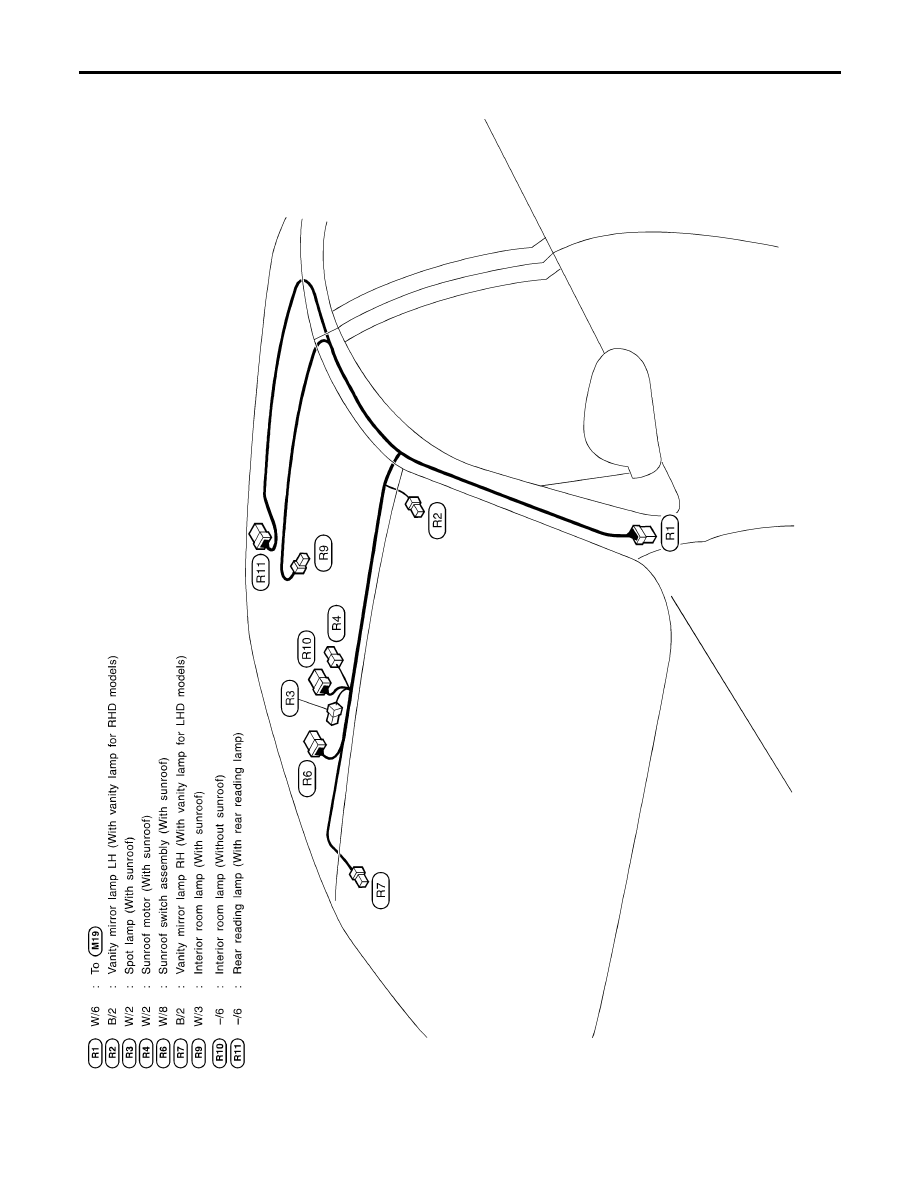

Room Lamp Harness

NLEL0140

YEL078E

HARNESS LAYOUT

Room Lamp Harness

EL-628

Front Door Harness/LHD Models

NLEL0142

LH SIDE

NLEL0142S07

YEL079E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS LAYOUT

Front Door Harness/LHD Models

EL-629

RH SIDE

NLEL0142S06

YEL080E

HARNESS LAYOUT

Front Door Harness/LHD Models (Cont’d)

EL-630

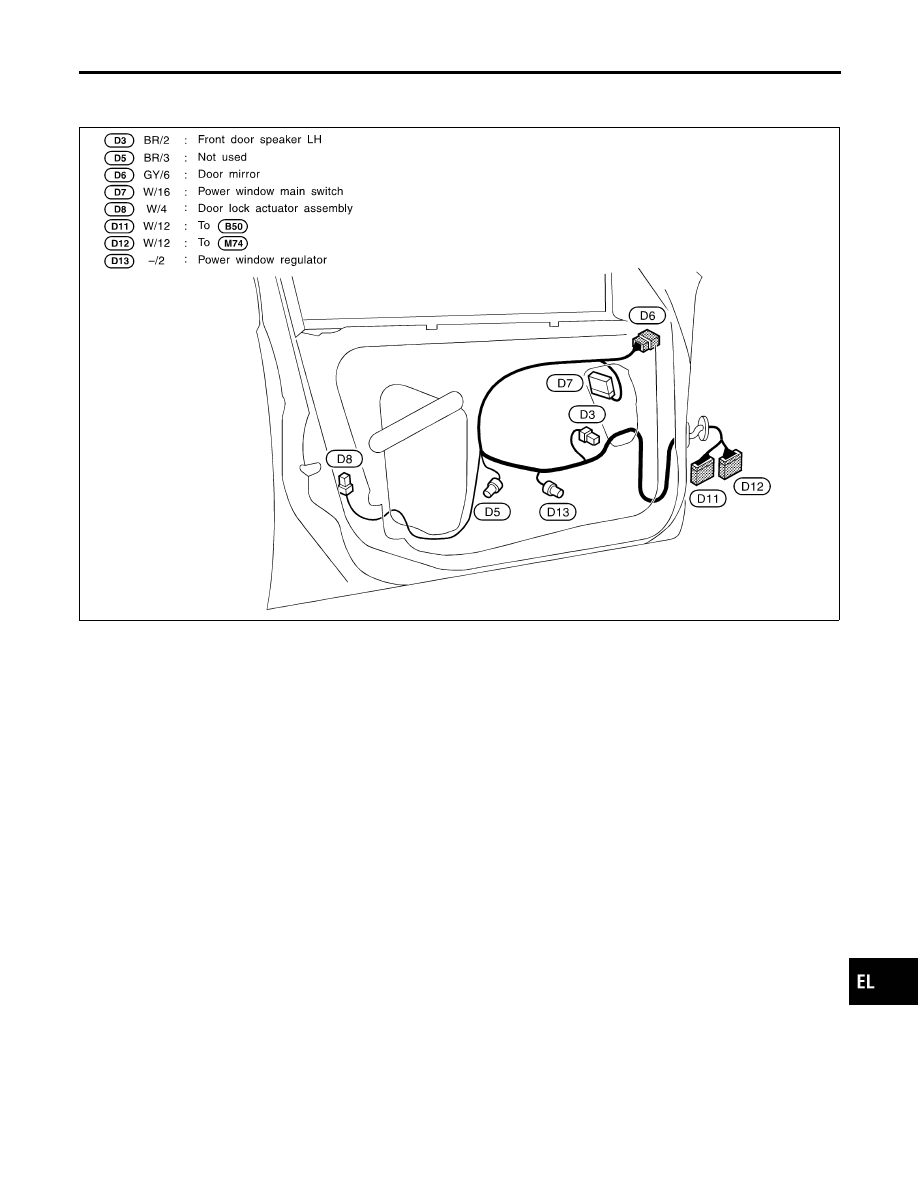

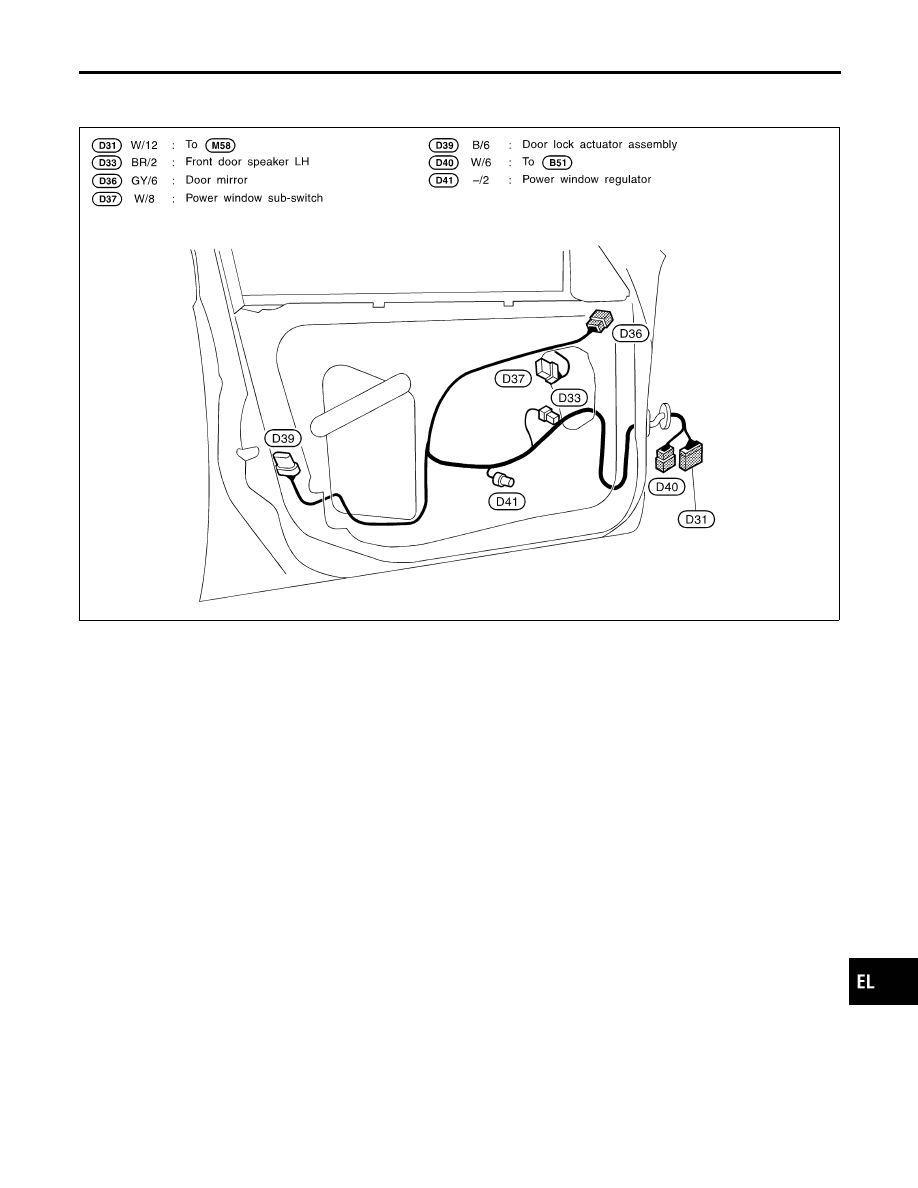

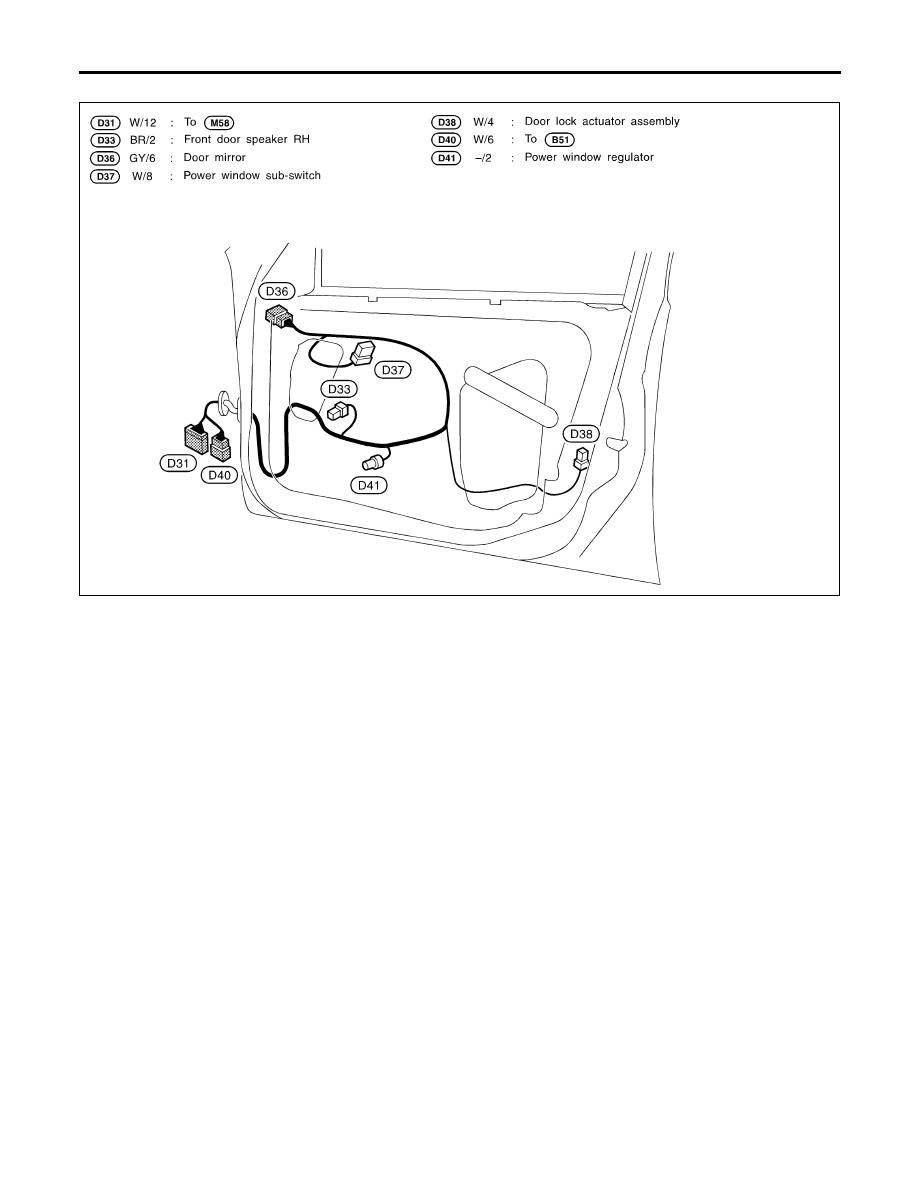

Front Door Harness/RHD Models

NLEL0349

LH SIDE

NLEL0349S01

YEL081E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS LAYOUT

Front Door Harness/RHD Models

EL-631

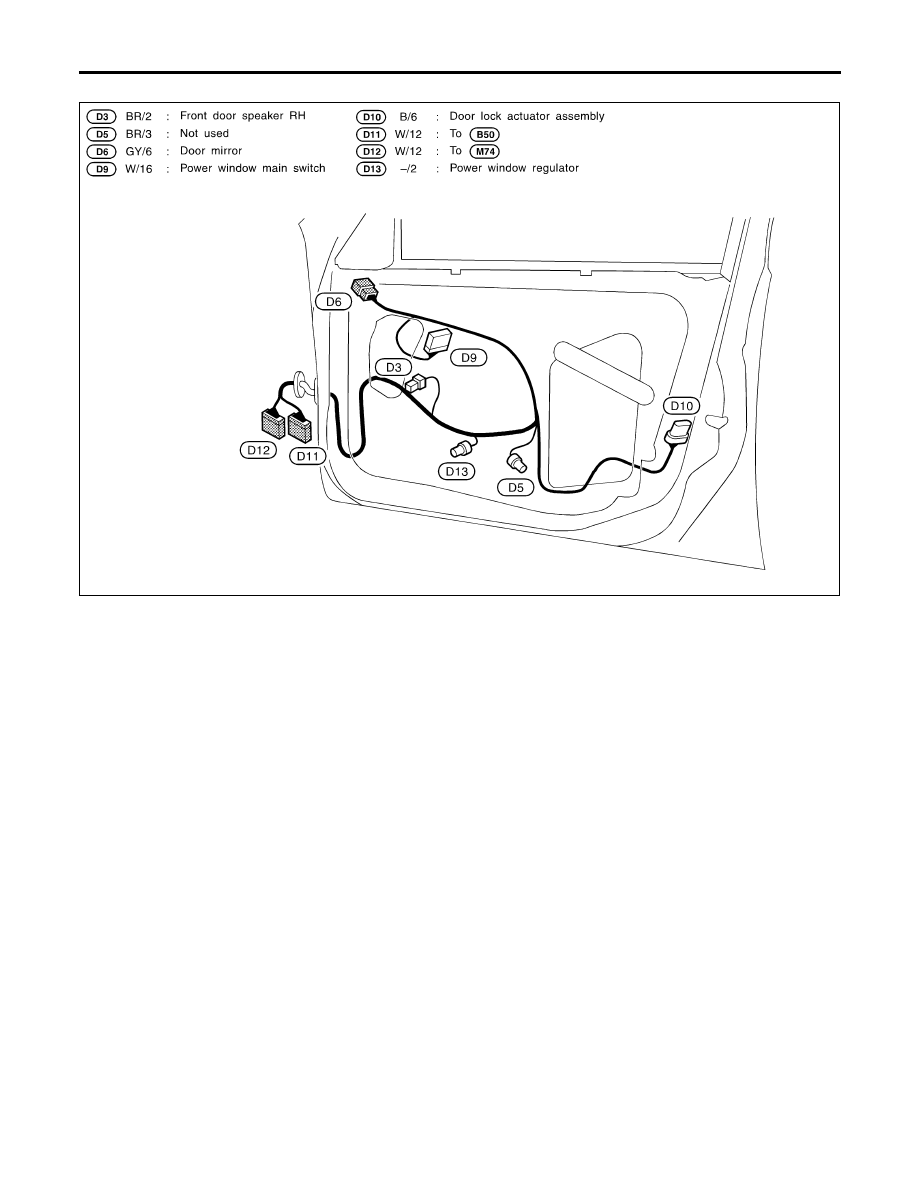

RH SIDE

NLEL0349S03

YEL082E

HARNESS LAYOUT

Front Door Harness/RHD Models (Cont’d)

EL-632

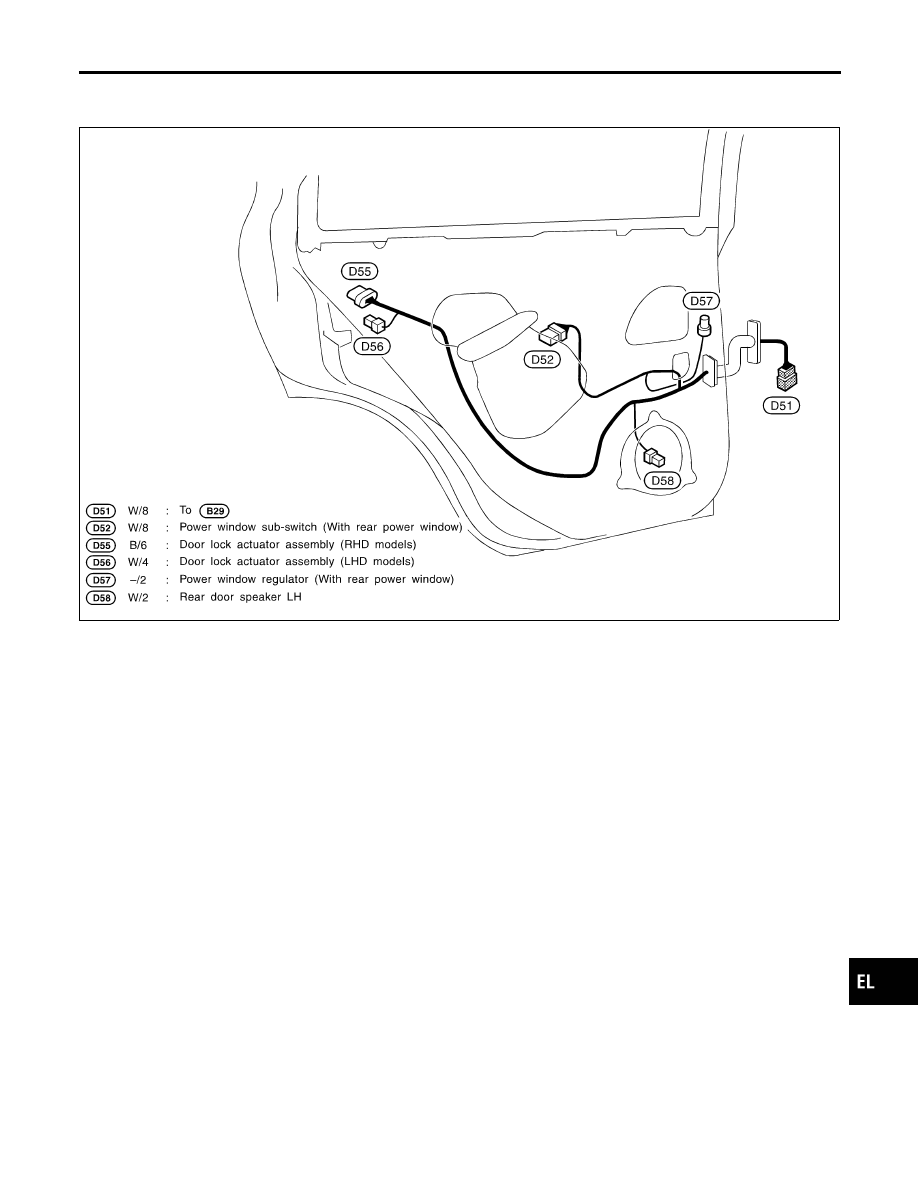

Rear Door Harness

NLEL0416

LH SIDE

NLEL0416S01

YEL083E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS LAYOUT

Rear Door Harness

EL-633

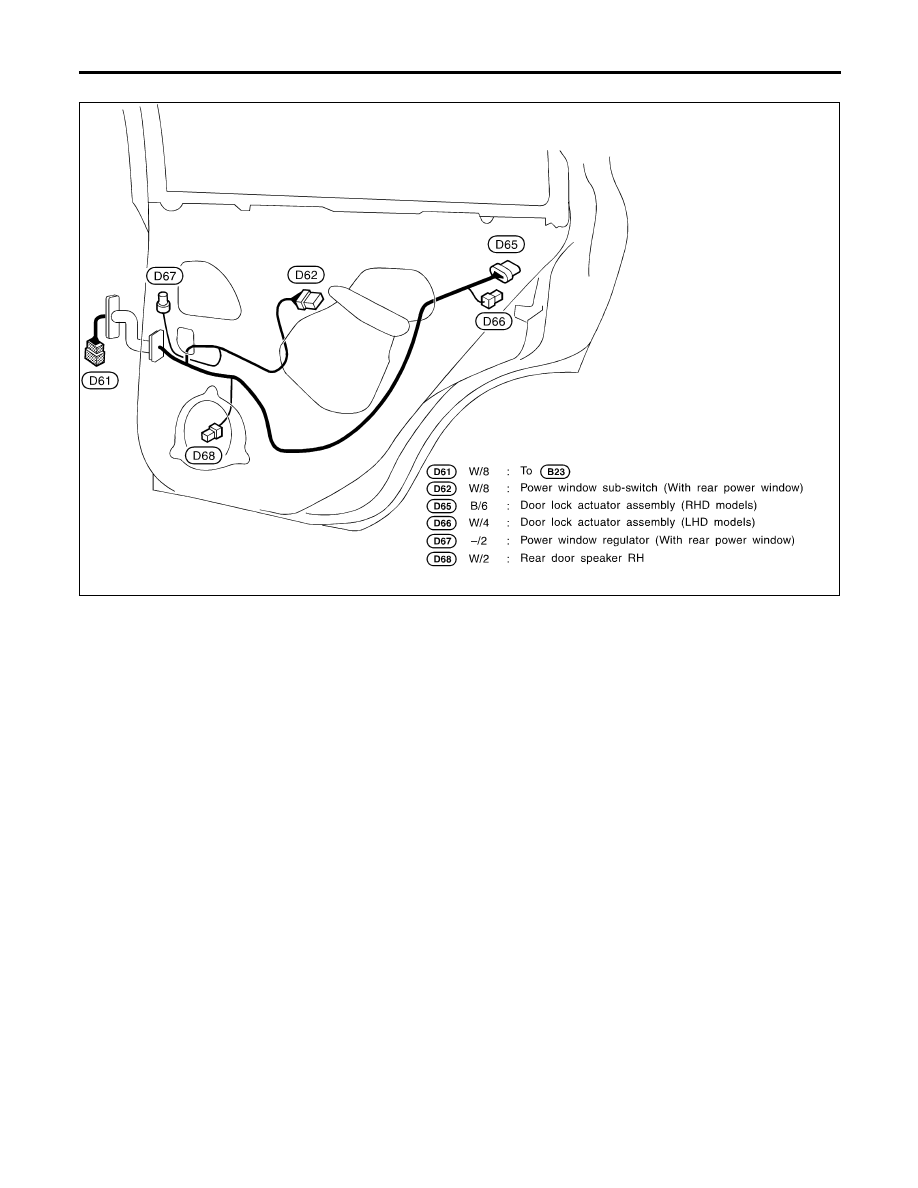

RH SIDE

NLEL0416S02

YEL084E

HARNESS LAYOUT

Rear Door Harness (Cont’d)

EL-634

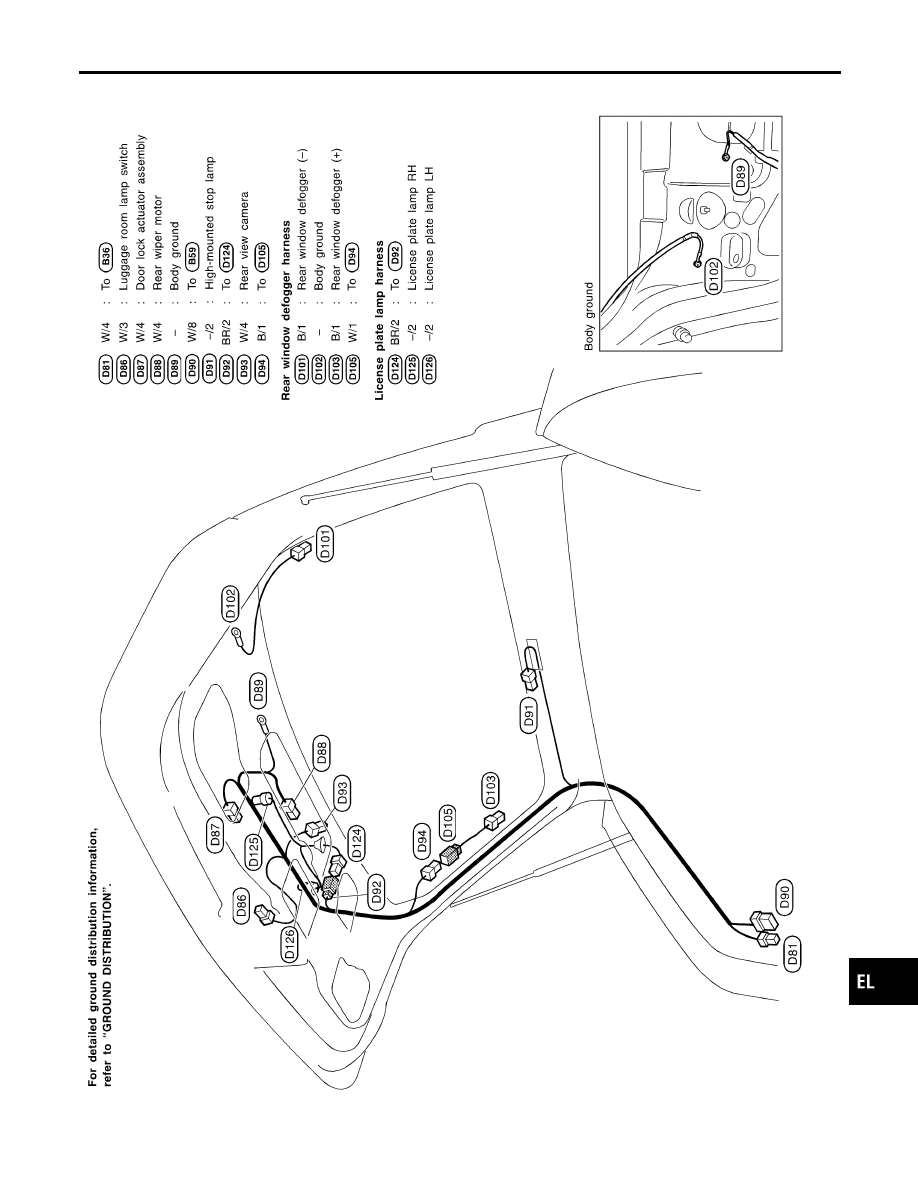

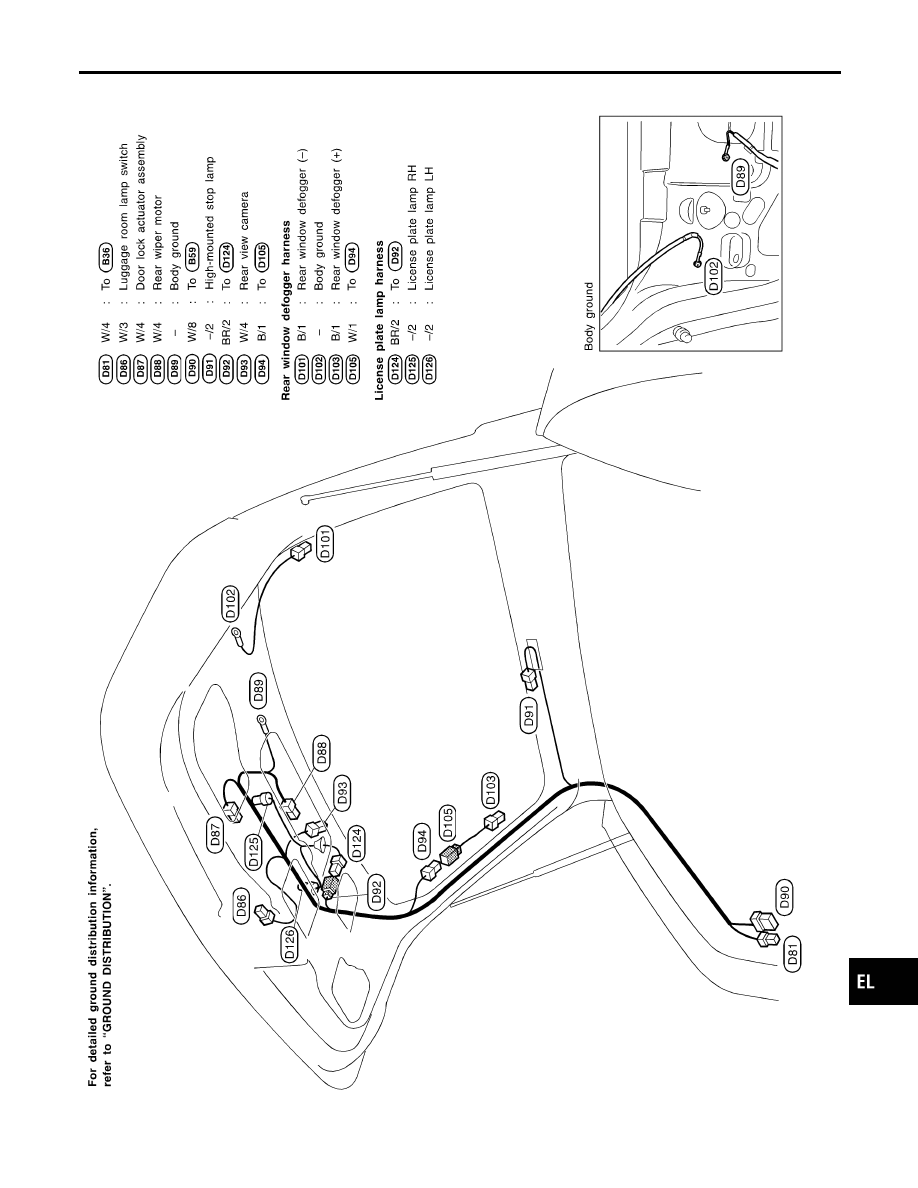

Back Door Harness

NLEL0492

YEL085E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HARNESS LAYOUT

Back Door Harness

EL-635

NLEL0144

Headlamp

NLEL0144S03

Item

Wattage (Bulb type)

High/Low (Semi-sealed beam)

55 (H7)/55 (H7)

Exterior Lamp

NLEL0144S01

Item

Wattage (Bulb type)

Front fog lamp

51 (HB4)

Front turn signal lamp

21

Side turn signal lamp

5

Parking lamp

5

Rear combination lamp

Turn signal

16

Stop/Tail

21/5

Back-up

18

Rear fog lamp

21

Rear side marker lamp

3.8

License lamp

5

High-mounted stop lamp

LED (Not serviceable)

Interior Lamp

NLEL0144S02

Item

Wattage (Bulb type)

Interior room lamp

5

Map lamp

5

Rear personal lamp

5

Luggage room lamp

5

BULB SPECIFICATIONS

Headlamp

EL-636

NLEL0311

Use the chart below to find out what each wiring
diagram code stands for.
Refer to the wiring diagram code in the alphabetical
index to find the location (page number) of each
wiring diagram.

Code

Section

Wiring Diagram Name

1STSIG

AT

A/T 1ST Gear Function

2NDSIG

AT

A/T 2ND Gear Function

3RDSIG

AT

A/T 3RD Gear Function

4THSIG

AT

A/T 4TH Gear Function

A/C, A

HA

Auto Air Conditioner

ABS

BR

ABS

APPS1

EC

Accelerator Pedal Position Sensor

APPS1PW

EC

Accelerator Pedal Position Sensor

APPS2

EC

Accelerator Pedal Position Sensor

APPS2PW

EC

Accelerator Pedal Position Sensor

APPS3

EC

Accelerator Pedal Position Sensor

AUDIO

EL

Audio

BA/FTS

AT

A/T Fluid Temperature Sensor and
TCM Power Supply

BACK/L

EL

Back-up Lamp

BOOST

EC

Turbocharger Boost Sensor

BRK/SW

EC

Brake Switch

CAN

AT

CAN Communication Line

CAN

EC

CAN Communication Line

CAN

EL

CAN System

CHARGE

SC

Charging System

CHIME

EL

Warning Chime

CIGAR

EL

Cigarette Lighter

CKPS

EC

Crankshaft Position Sensor

CLOCK

EL

Clock

CMPS

EC

Camshaft Position Sensor

COOL/F

EC

Engine Over Temperature

D/LOCK

EL

Power Door Lock

DEF

EL

Rear Window Defogger

DTRL

EL

Headlamp — Daytime Light System

ECM/PW

EC

ECM Power Supply

ECMRLY

EC

ECM Relay

ECTS

EC

Engine Coolant Temperature Sensor

EGRC/V

EC

EGR Volume Control System

Code

Section

Wiring Diagram Name

ENGSS

AT

Engine Speed Signal

ESP

BR

ESP

ETC1

EC

Electric Throttle Control Function

ETC2

EC

Electric Throttle Control Function

ETC3

EC

Electric Throttle Control Function

F/FOG

EL

Front Fog Lamp

F/PUMP

EC

Fuel Pump

FIRE

EC

Fuel Injection Adjustment Resistor

FRO2

EC

Heated Oxygen Sensor 1 (Front)

FRO2B1

EC

Heated Oxygen Sensor 1 Heater
(Bank 1)

FRO2B2

EC

Heated Oxygen Sensor 1 Heater
(Bank 2)

FRPS

EC

Fuel Rail Pressure Sensor

FTS

AT

A/T Fluid Temperature Sensor

FTS

EC

Fuel Pump Temperature Sensor

FUEL

EC

Fuel Injection System Function

FUELB1

EC

Fuel Injection System Function

FUELB2

EC

Fuel Injection System Function

GLOW

EC

Glow Control System

H/AIM

EL

Headlamp — Headlamp Aiming
Control —

H/LAMP

EL

Headlamp

HLC

EL

Headlamp Washer

HORN

EL

Horn

H/SEAT

EL

Heated Seat

HO2S1

EC

Heated Oxygen sensor 1 (Front)

HO2S2

EC

Heated Oxygen sensor 2 (Rear)

HO2S1H

EC

Heated Oxygen sensor 1 (Front)

HO2S2H

EC

Heated Oxygen sensor 2 (Rear)

IATS

EC

Intake Air Temperature Sensor

IATSEN

EC

Intake Air Temperature Sensor

IGNSYS

EC

Ignition Signal

ILL

EL

Illumination

INF/D

EL

LCD Display

INJ/PW

EC

Injector

INJECT

EC

Injector

INT/L

EL

Interior and Luggage Room Lamps

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WIRING DIAGRAM CODES (CELL CODES)

EL-637

Code

Section

Wiring Diagram Name

IVC

EC

Intake Valve Timing Control Sole-
noid Valve

IVC/V

EC

Intake Valve Timing Control Sole-
noid Valve

KS

EC

Knock Sensor

LOAD

EC

Electrical Load Signal

LPSV

AT

Line Pressure Solenoid Valve

MAFS

EC

Mass Air Flow Sensor

MAIN

AT

Main Power Supply and Ground Cir-
cuit

MAIN

EC

Main Power Supply and Ground Cir-
cuit

METER

EL

Speedometer, Tachometer, Water
Temp., and Fuel Gauges

MIL/DL

EC

MIL and Data Link Connectors

MIRROR

EL

Door Mirror

MULTI

EL

Multi-remote Control System

NATS

EL

NVIS (NISSAN Anti-theft System)

NAVI

EL

Navigation System

NONDTC

AT

Trouble Diagnoses For Symptoms

O2H1B1

EC

Heated Oxygen Sensor 1 Heater
(Bank 1)

O2H1B2

EC

Heated Oxygen Sensor 1 Heater
(Bank 2)

O2H2B1

EC

Heated Oxygen Sensor 2 Heater
(Bank 1)

O2H2B2

EC

Heated Oxygen Sensor 2 Heater
(Bank 2)

O2S1B1

EC

Heated Oxygen Sensor 1 (Bank 1)

O2S1B2

EC

Heated Oxygen Sensor 1 (Bank 2)

O2S2B1

EC

Heated Oxygen Sensor 2 (Bank 1)

O2S2B2

EC

Heated Oxygen Sensor 2 (Bank 2)

OVRCSV

AT

Overrun Clutch Solenoid Valve

PGC/V

EC

EVAP Canister Purge Volume Con-
trol Solenoid Valve

PHASE

EC

Camshaft Position Sensor

PHONE

EL

Telephone

PNP/SW

AT

Park/Neutral Position (PNP) Switch

PNP/SW

EC

Park/Neutral Position (PNP) Switch

PNPSW1

EC

Park/Neutral Position (PNP) Switch

POS

EC

Crankshaft Position Sensor (CKPS)
(POS)

Code

Section

Wiring Diagram Name

POWER

EL

Power Supply Routing

PREWIRE

EL

Theft Warning System

PRGVLV

EC

EVAP Canister Purge Volume Con-
trol Solenoid Valve

PS/SEN

EC

Power Steering Oil Pressure Sensor

PST/SW

EC

Power Steering Pressure Switch

R/FOG

EL

Rear Fog Lamp

R/VIEW

EL

Rear View Monitor

RP/SEN

EC

Referigerant Pressure Sensor

RRO2

EC

Heated Oxygen Sensor 2 (Rear)

RRO2B1

EC

Heated Oxygen Sensor 2 Heater
(Bank 1)

RRO2B2

EC

Heated Oxygen Sensor 2 Heater
(Bank 2)

ROOM/L

EL

Interior Room Lamp

S/LOCK

EL

Door Lock — Super Lock —

S/SIG

EC

Start Signal

SEN/PW

EC

Electric Throttle Control Actuator

SHIFT

AT

A/T Shift Lock System

SROOF

EL

Power Sunroof

SRS

RS

Supplemental Restraint System

SSV/A

AT

Shift Solenoid Valve A

SSV/B

AT

Shift Solenoid Valve B

START

SC

Starting System

STOP/L

EL

Stop Lamp

TAIL/L

EL

Parking, License and Tail Lamps

TCC/V

EC

Turbocharger Boost Control Sole-
noid Valve

TCV

AT

Torque Converter Clutch Solenoid
Valve

TPS

AT

Throttle Position Sensor

TPS1

EC

Throttle Position Sensor

TPS2

EC

Throttle Position Sensor

TPS3

EC

Throttle Position Sensor

TURN

EL

Turn Signal and Hazard Warning
Lamps

VSSAT

AT

Vehicle Speed Sensor A/T (Revolu-
tion Sensor)

VSSMTR

AT

Vehicle Speed Sensor MTR

WARN

EL

Warning Lamps

WINDOW

EL

Power Window

WIRING DIAGRAM CODES (CELL CODES)

EL-638

Code

Section

Wiring Diagram Name

WIP/R

EL

Rear Wiper and Washer

WIPER

EL

Front Wiper and Washer

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WIRING DIAGRAM CODES (CELL CODES)

EL-639

NOTES
