Almera Tino V10 (2003 year). Manual - part 174

2

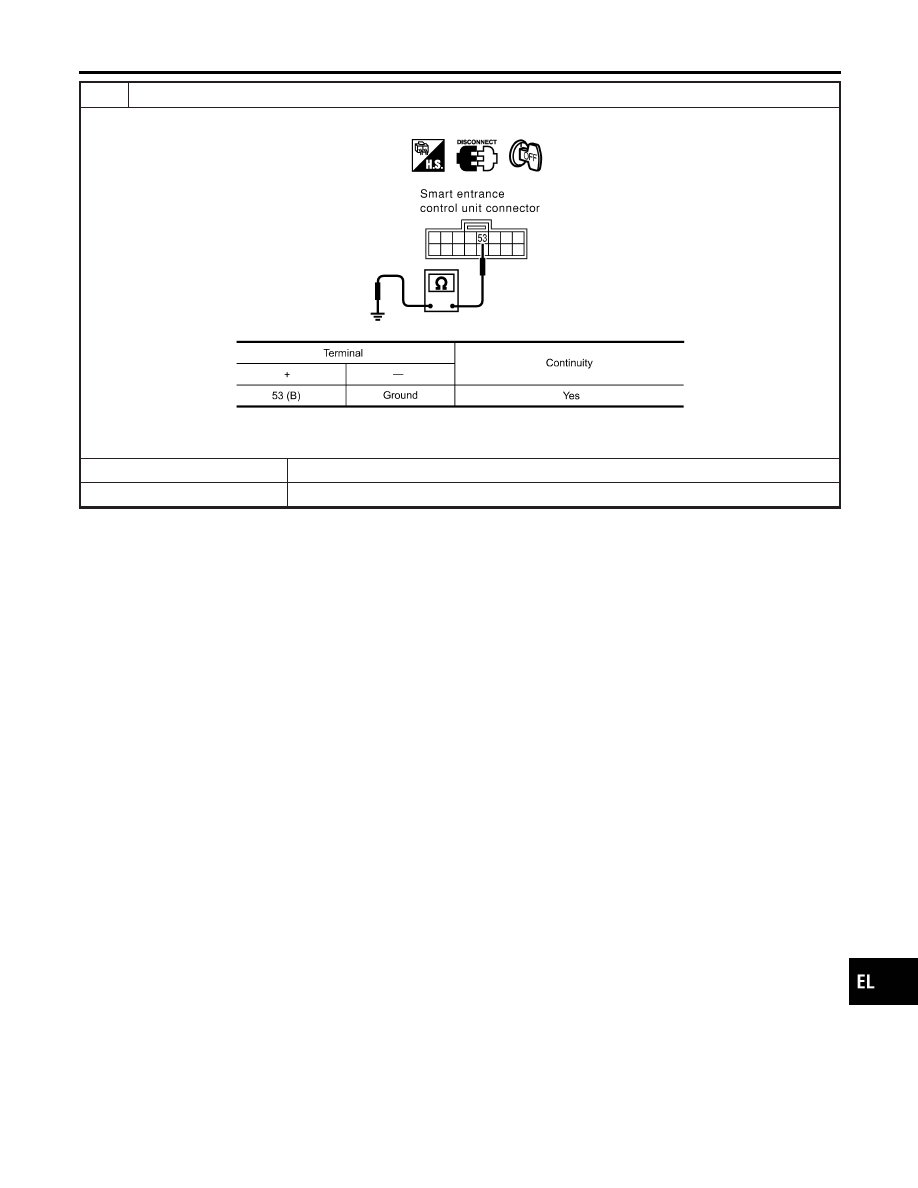

CHECK GROUND CIRCUIT

Check continuity between smart entrance control unit harness connector M101 terminal 53 (B) and ground.

SIIA1565E

MTBL1481

OK or NG

OK

©

Power supply and ground circuit is OK.

NG

©

Check smart entrance control unit ground circuit for open or short.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-273

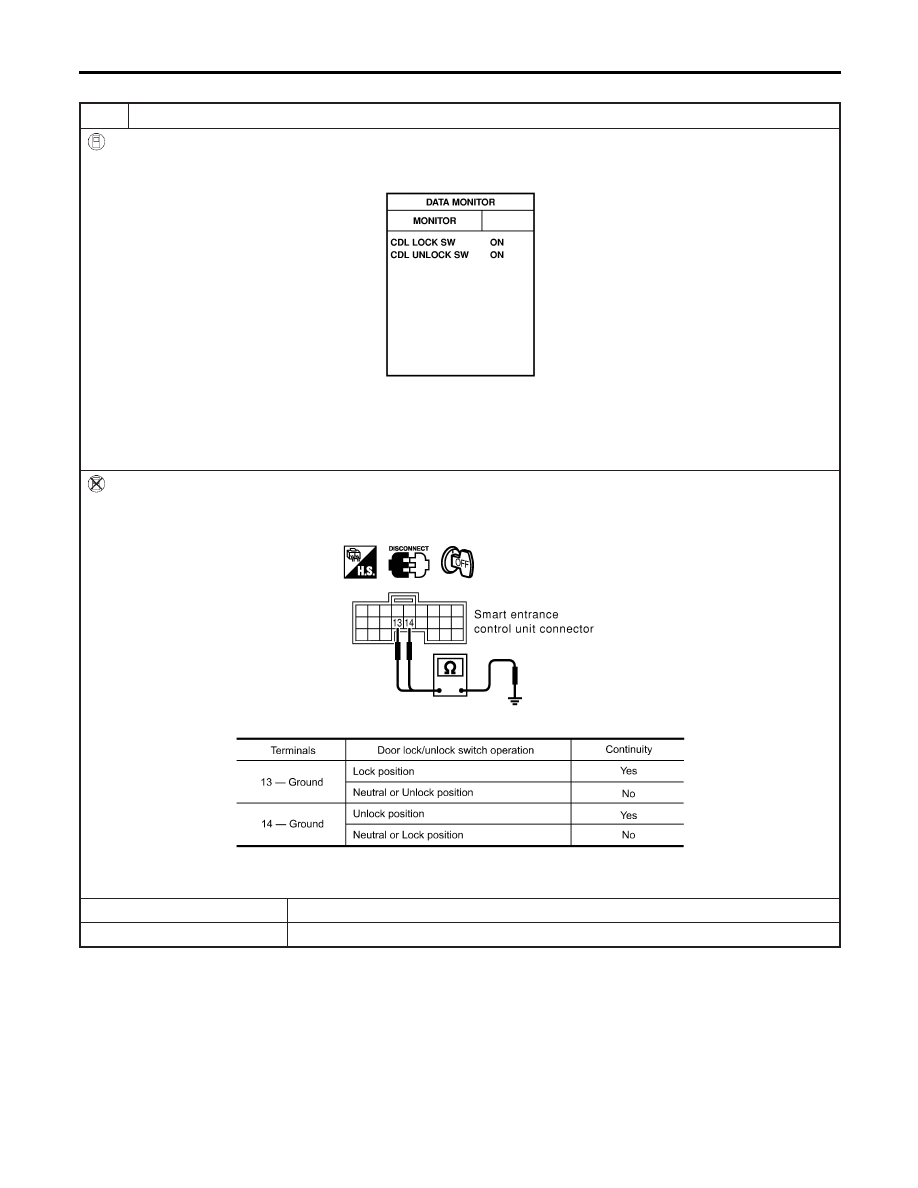

DOOR LOCK/UNLOCK SWITCH CHECK

NLEL0572S05

1

CHECK DOOR LOCK/UNLOCK SWITCH SIGNAL

With CONSULT-II

I

Check door lock/unlock switch input signal (“CDL LOCK SW” “CDL UNLOCK SW”) in “DATA MONITOR” mode with
CONSULT-II.

SIIA1566E

When door lock/unlock switch is turned to LOCK:

CDL LOCK SW

⇒

ON

When door lock/unlock switch is turned to UNLOCK:

CDL UNLOCK SW

⇒

ON

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between smart entrance control unit harness connector M99 terminal 13 (GY), 14 (L) and ground.

SIIA1567E

MTBL1482

OK or NG

OK

©

Door lock/unlock switch is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-274

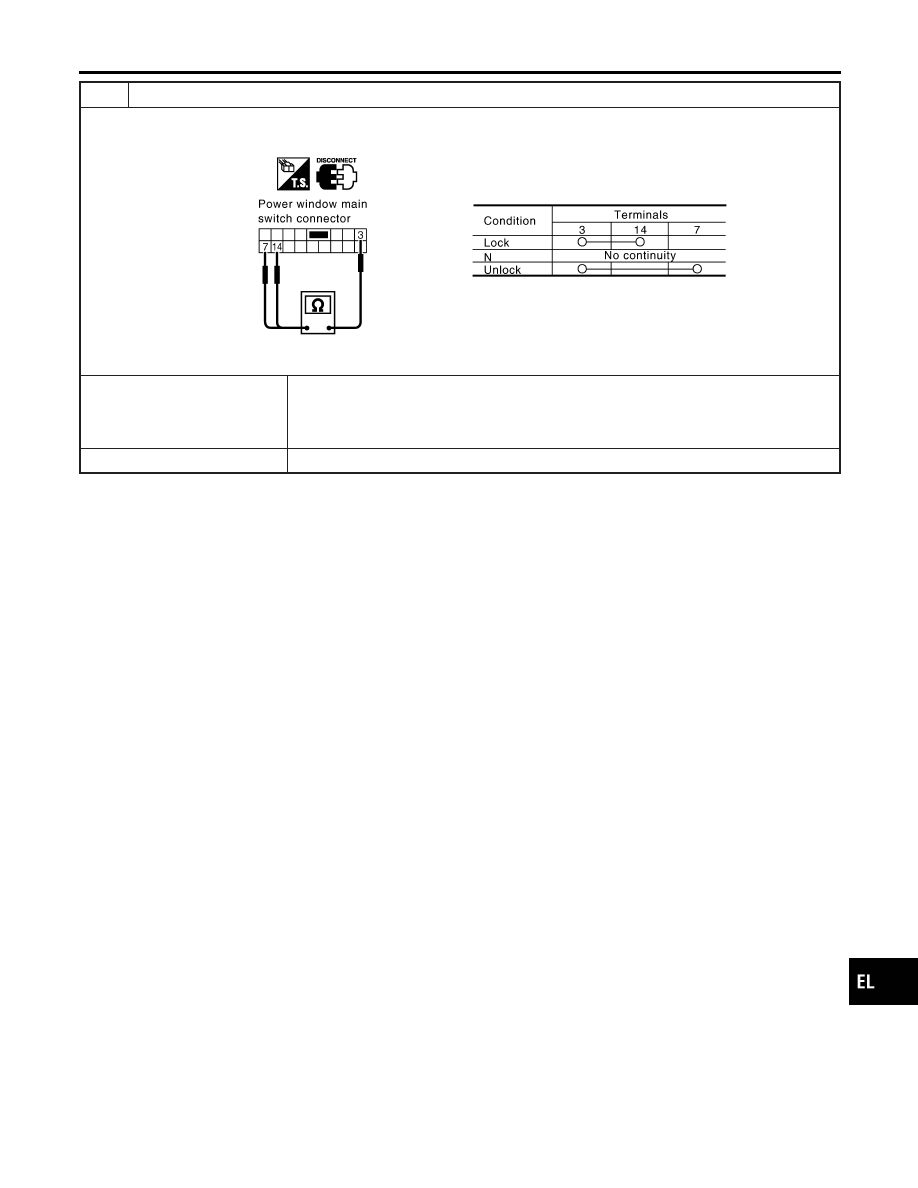

2

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect power window main switch harness connector.
2. Check continuity between power window main switch (door lock/unlock switch) terminals.

YEL349E

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit

NG

©

Replace power window main switch (door lock/unlock switch).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-275

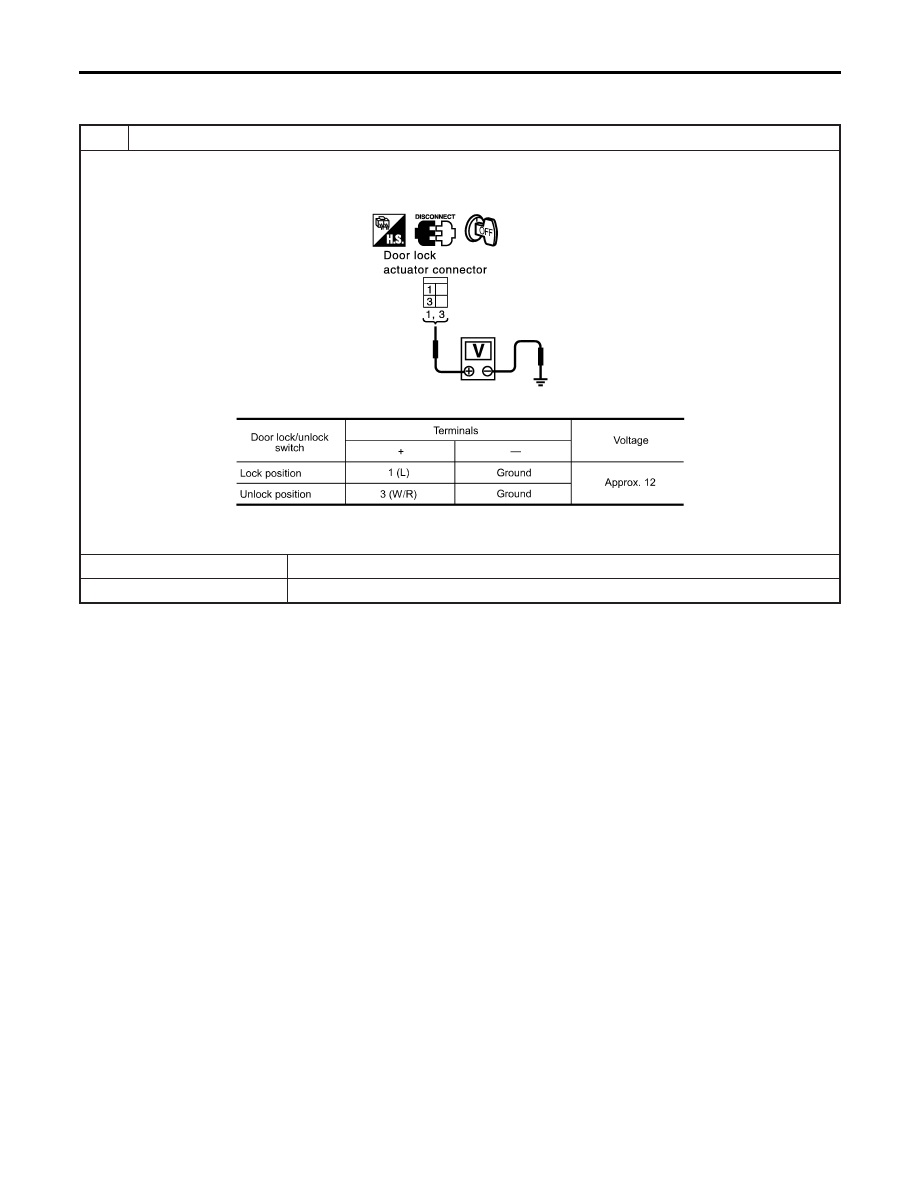

DOOR LOCK ACTUATOR CHECK

=NLEL0572S06

Driver Side

NLEL0572S0601

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly driver side harness connector.
2. Check voltage between door lock actuator assembly driver side harness connector D8 terminal 1 (L), 3 (W/R) and

ground.

YEL834D

MTBL1484

OK or NG

OK

©

Replace door lock actuator assembly driver side.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-276

2

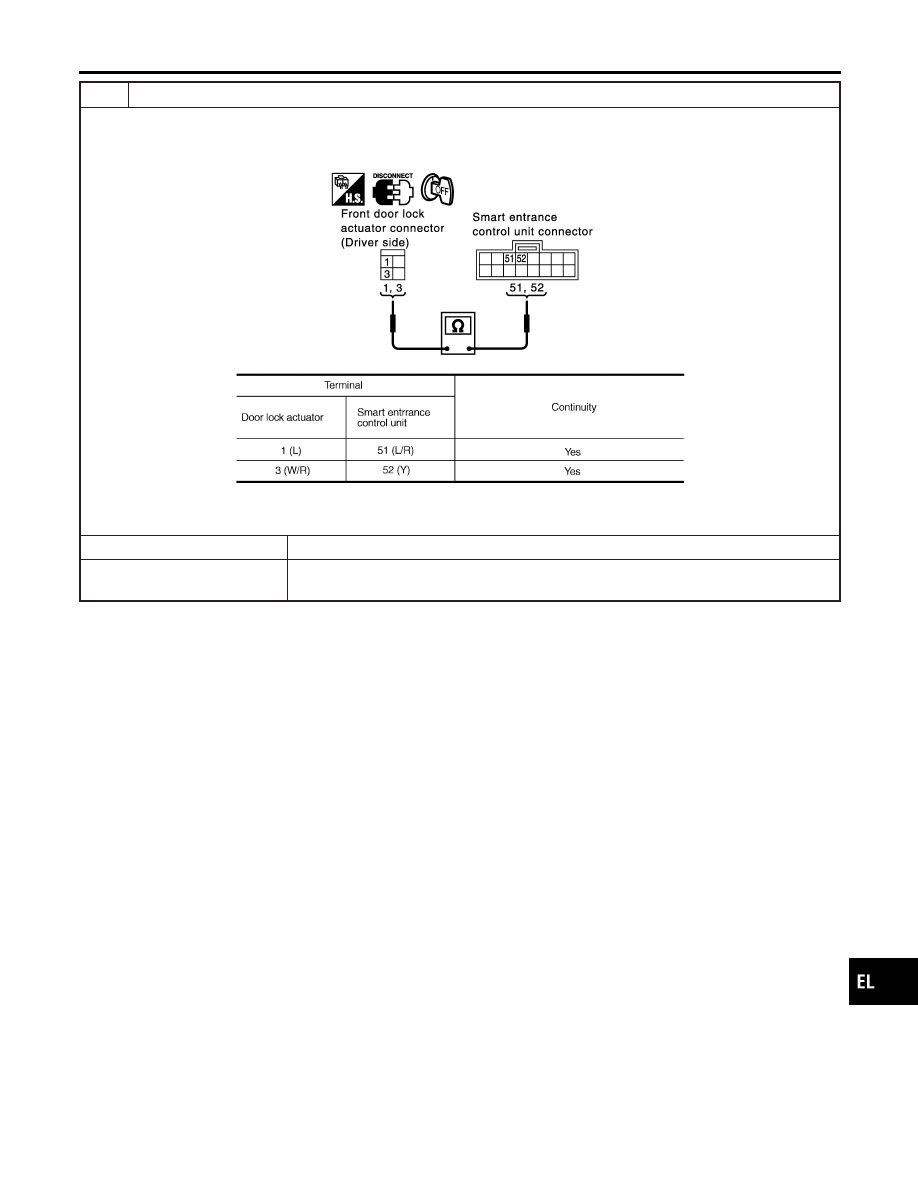

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly driver side harness connector D27 terminal 1 (L), 3 (W/R) and

smart entrance control unit harness connector M101 terminal 51 (L/R), 52 (W/R).

YEL836D

MTBL1677

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator (driver side).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-277

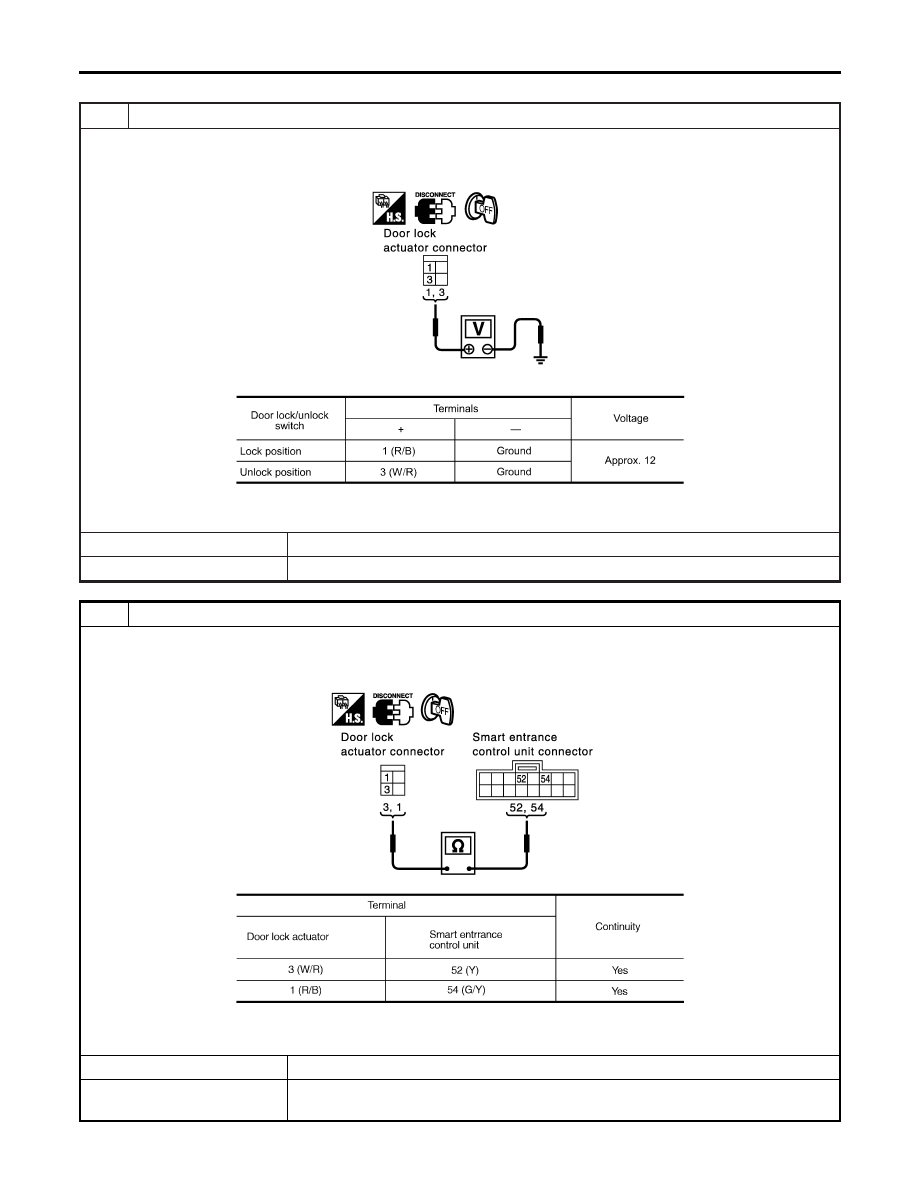

Passenger Side

=NLEL0572S0602

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly passenger side harness connector.
2. Check voltage between door lock actuator assembly passenger side harness connector D38 terminal 1 (R/B), 3 (W/R)

and ground.

YEL834D

MTBL1678

OK or NG

OK

©

Replace door lock assembly passenger side.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly passenger side harness connector D38 terminal 1 (L), 3 (W/R)

and smart entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL837D

MTBL1679

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator assembly passenger side.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-278

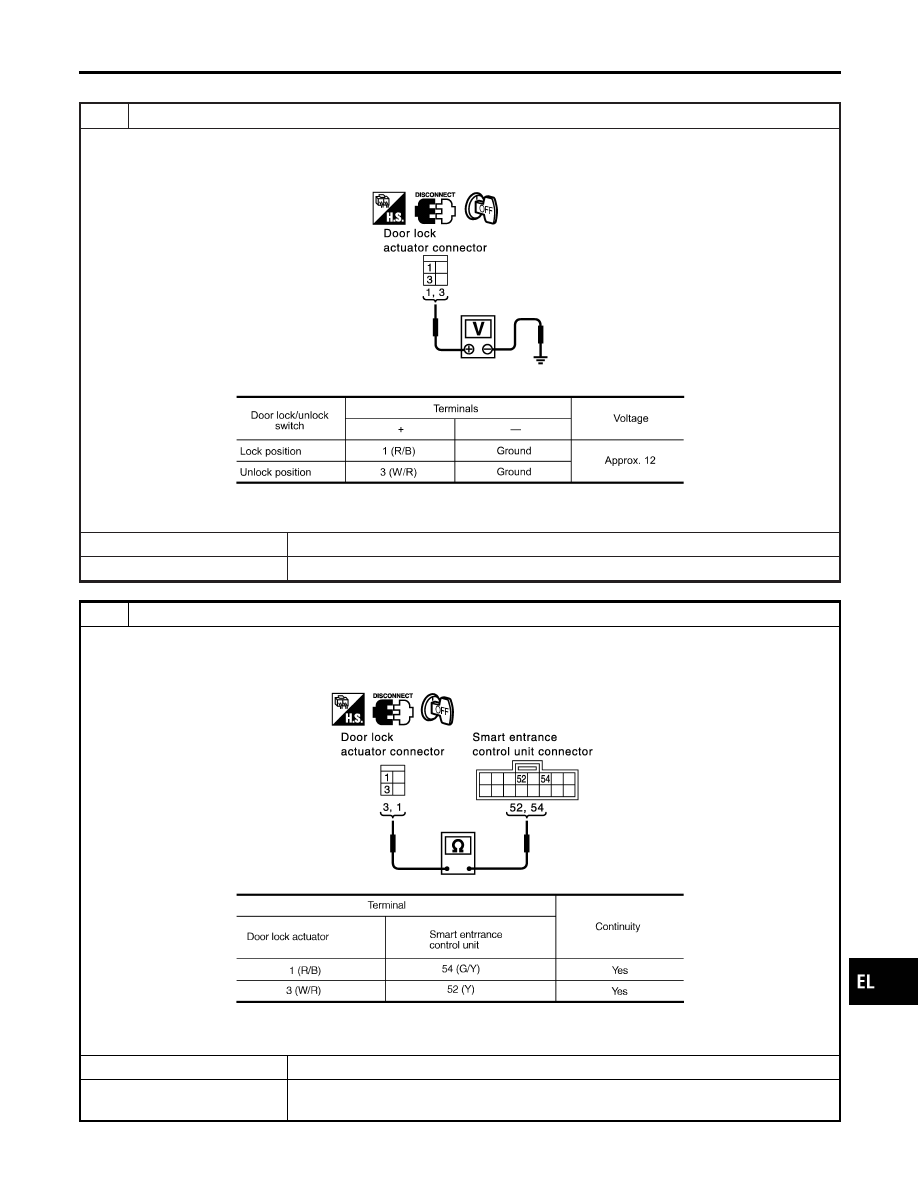

Rear LH Side

=NLEL0572S0603

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly rear LH harness connector.
2. Check voltage between door lock actuator assembly rear LH harness connector D56 terminal 1 (R/B), 3 (W/R) and

ground.

YEL834D

MTBL1490

OK or NG

OK

©

Replace door lock actuator assembly rear LH.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly rear LH harness connector D56 terminal 1 (R/B), 3 (W/R) and

smart entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL837D

MTBL1680

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and rear door lock
actuator LH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-279

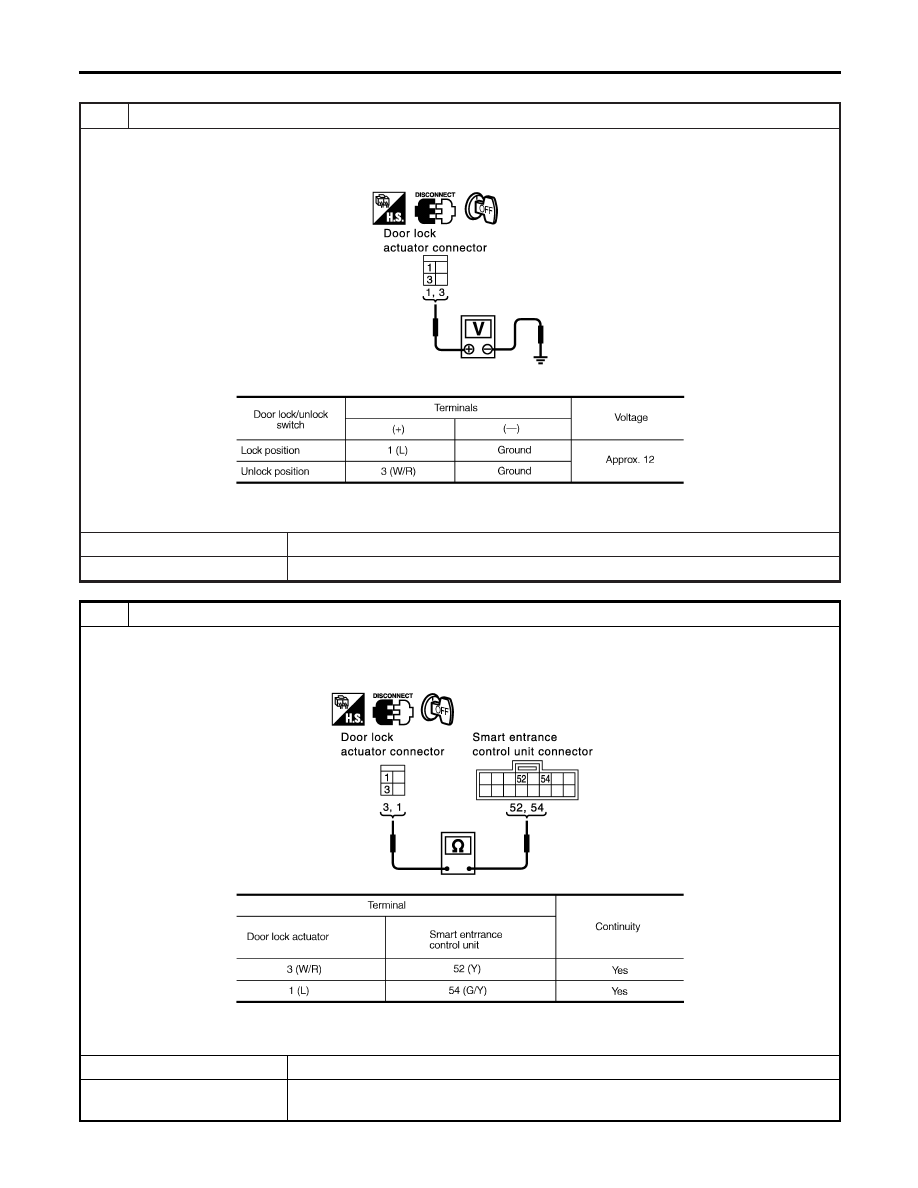

Rear RH Side

=NLEL0572S0604

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly rear RH harness connector.
2. Check voltage between door lock actuator assembly rear RH harness connector D66 terminal 1 (R/B), 3 (W/R) and

ground.

YEL834D

MTBL1493

OK or NG

OK

©

Replace door lock actuator assembly rear RH.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator rear RH harness connector D66 terminal 1 (R/B), 3 (W/R) and smart

entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL837D

MTBL1681

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and rear door lock
actuator RH.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-280

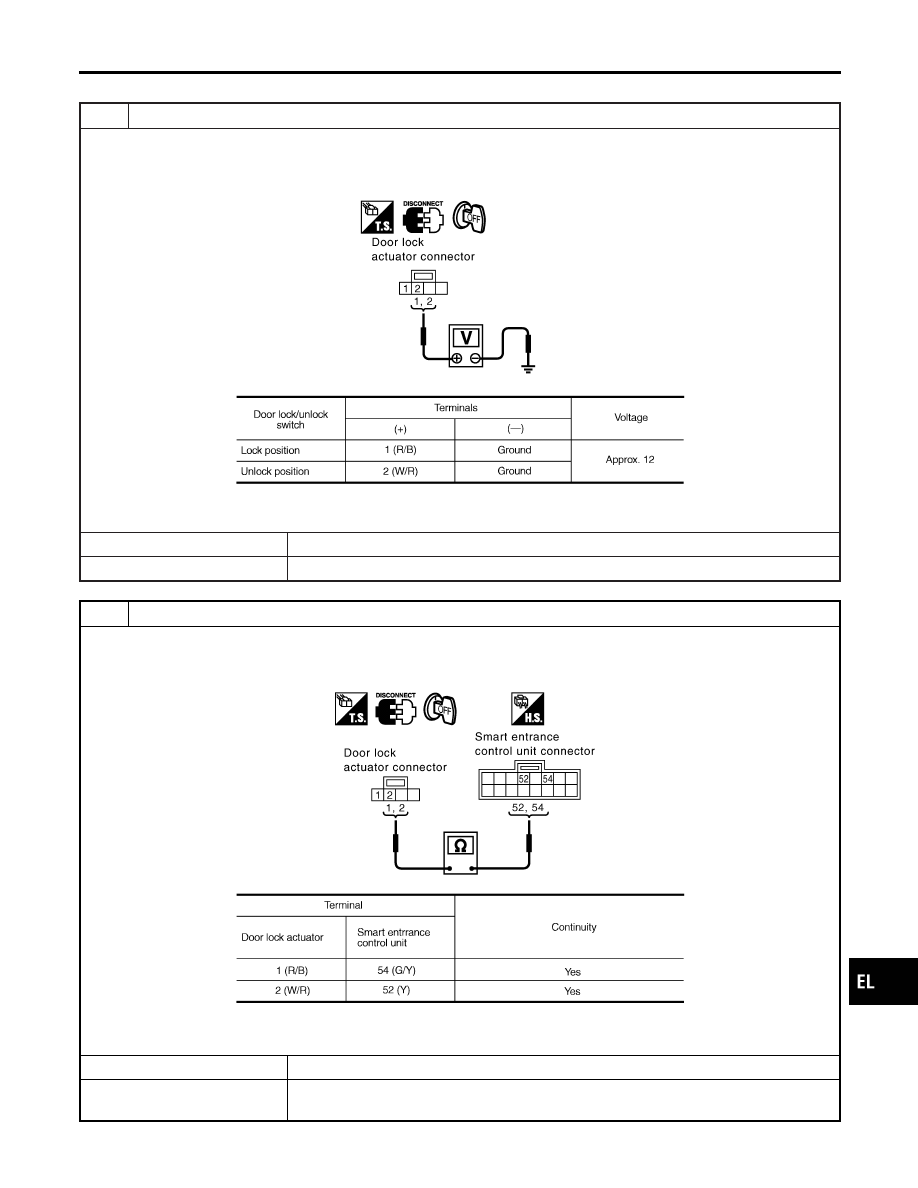

Back Side

=NLEL0572S0605

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly back door harness connector.
2. Check voltage between door lock actuator assembly back door harness connector D87 terminal 1 (R/B), 2 (W/R) and

ground.

YEL352E

MTBL1682

OK or NG

OK

©

Replace door lock actuator assembly back door.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly back door harness connector D87 terminal 1 (R/B), 2 (W/R) and

smart entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL353E

MTBL1683

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator (driver side).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-281

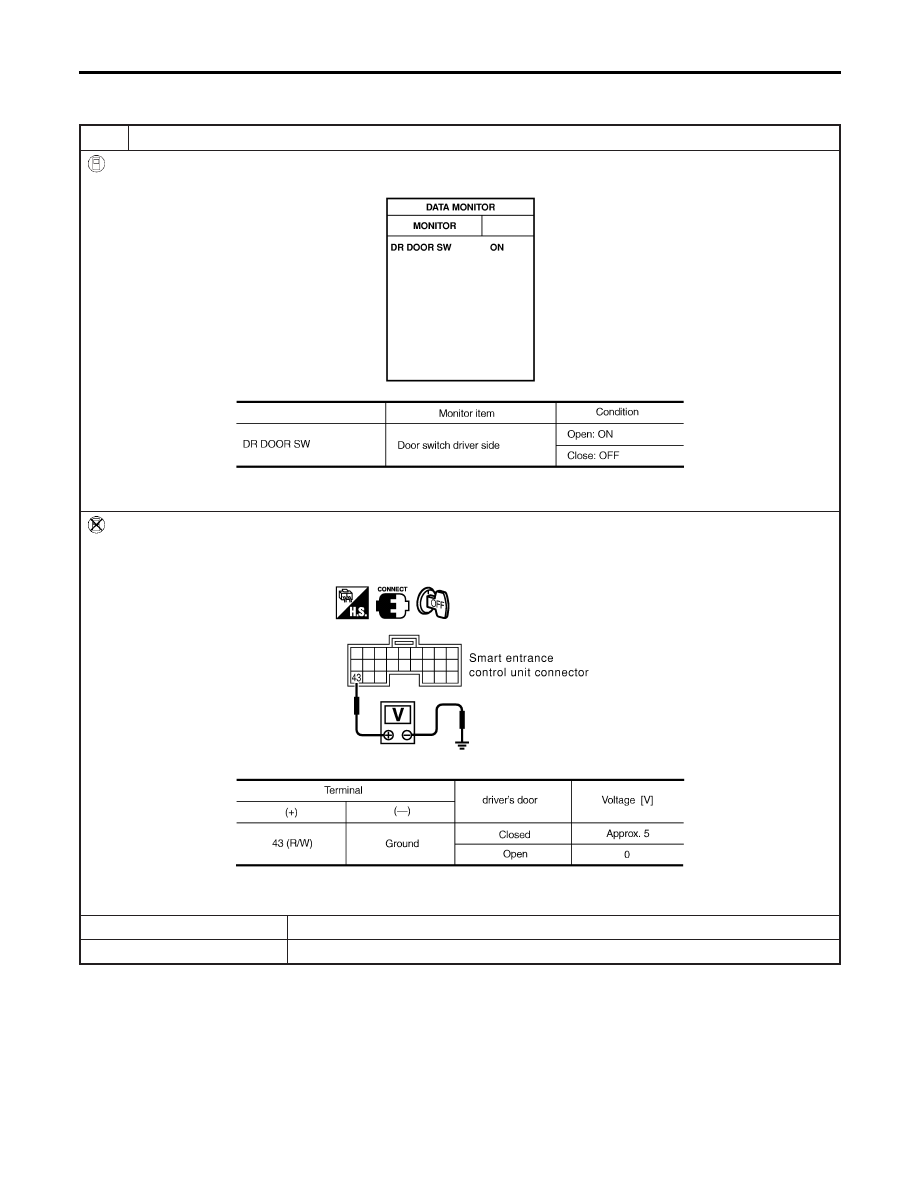

DOOR SWITCH CHECK

NLEL0572S07

Driver Side

NLEL0572S0701

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “DR DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1590E

MTBL1684

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 43 (R/W) and ground.

SIIA1588E

MTBL1685

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-282

2

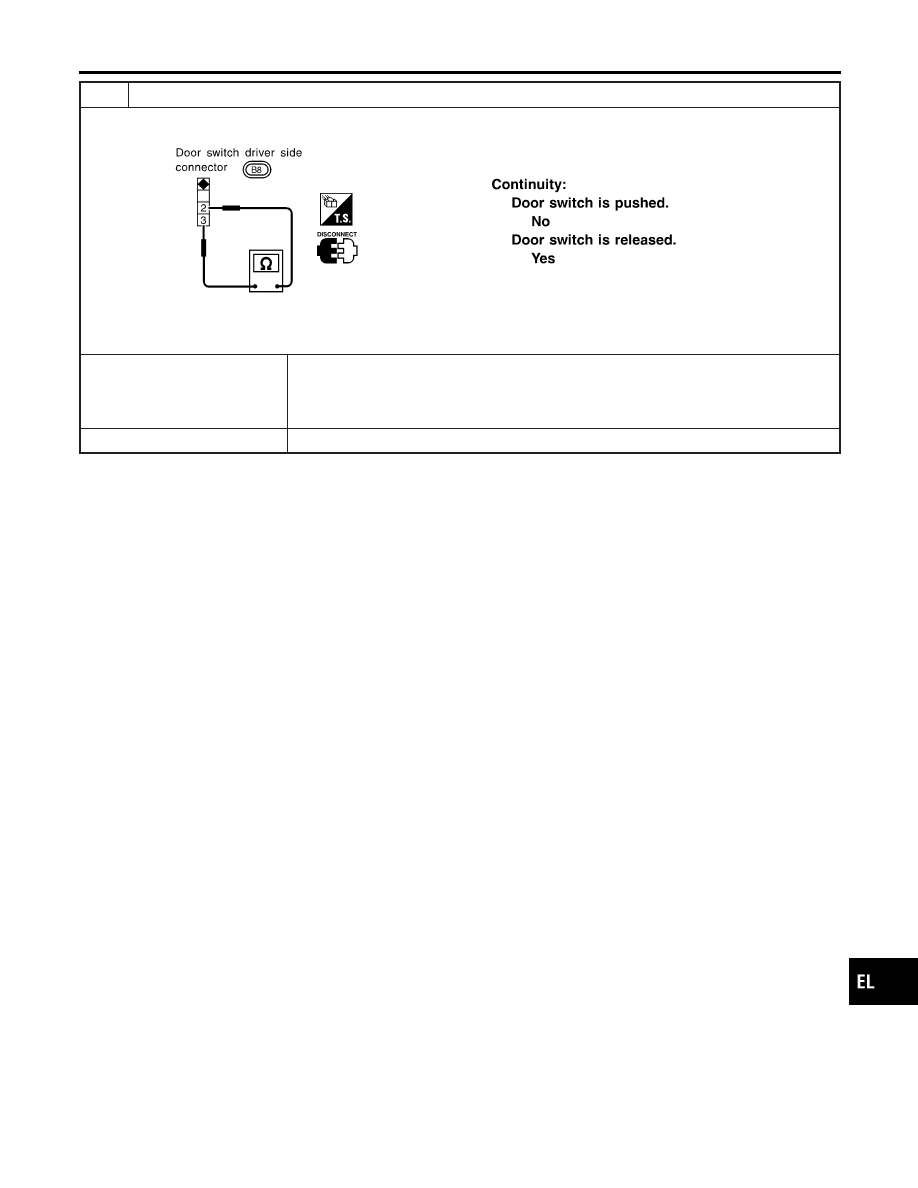

CHECK DOOR SWITCH

Check continuity between door switch driver side harness connector B28 terminals 2 and 3.

SEL325WA

OK or NG

OK

©

Check the following.

I

Door switch driver side ground condition

I

Harness for open or short between smart entrance control unit and door switch driver
side

NG

©

Replace door switch driver side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-283

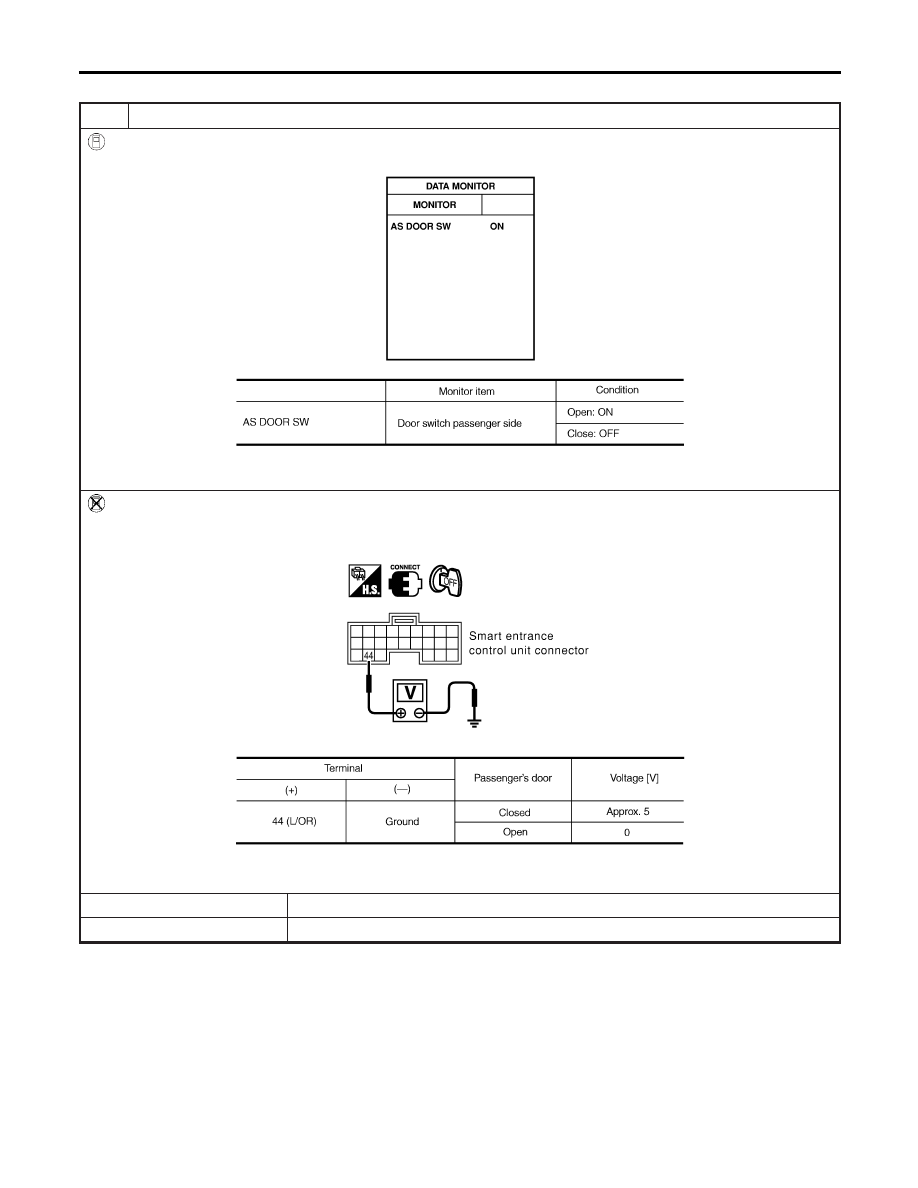

Passenger Side

NLEL0572S0702

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “AS DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1591E

MTBL1686

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1687

OK or NG

OK

©

Door switch passenger side is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-284

2

CHECK DOOR SWITCH

Check continuity between door switch passenger side harness connector B22 terminal 1 (R/W) and ground.

SIIA1589E

MTBL1688

OK or NG

OK

©

Check the following.

I

Door switch passenger side ground condition

I

Harness for open or short between smart entrance control unit and door switch pas-
senger side

NG

©

Replace door switch passenger side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-285

Rear LH Side

NLEL0572S0703

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “RR LH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1593E

MTBL1689

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1690

OK or NG

OK

©

Door switch rear LH is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-286

2

CHECK DOOR SWITCH

Check continuity between door switch rear LH harness connector B34 terminal 1 (R/W) and ground.

SIIA1595E

MTBL1691

OK or NG

OK

©

Check the following.

I

Door switch rear LH ground condition

I

Harness for open or short between smart entrance control unit and door switch rear
LH

NG

©

Replace door switch rear LH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-287

Rear RH Side

NLEL0572S0704

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “RR RH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1596E

MTBL1692

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1693

OK or NG

OK

©

Door switch rear RH is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-288
