Almera Tino V10 (2003 year). Manual - part 173

The subsequent operation is the same as the front power window sub-switch operation.
FRONT POWER WINDOW SUB-SWITCH OPERATION
Power is supplied

I

through front power window sub-switch (1, 2)

I

to power window regulator front passenger side (2, 1).

Ground is supplied

I

to front passenger side power window regulator (1, 2)

I

through front power window sub-switch (2, 1)

I

to front power window sub-switch (4, 3)

I

through power window main switch (6, 5).

Then, the motor raises or lowers the window until the switch is released.

Rear Door

NLEL0498S0103

Rear door windows will raise and lower in the same manner as passenger’s door window.

POWER WINDOW LOCK

NLEL0498S02

The power window lock is designed to lock operation of all windows except for driver’s door window.
When the lock switch is pressed to lock position, ground of the sub-switches in the power window main switch
is disconnected. This prevents the power window motors from operating.

AUTO OPERATION

NLEL0498S03

The power window AUTO feature enables the driver to open the driver’s window without holding the window
switch in the down position.
The AUTO feature operates on the driver’s window.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

System Description (Cont’d)

EL-257

Schematic

NLEL0499

YEL996D

POWER WINDOW

Schematic

EL-258

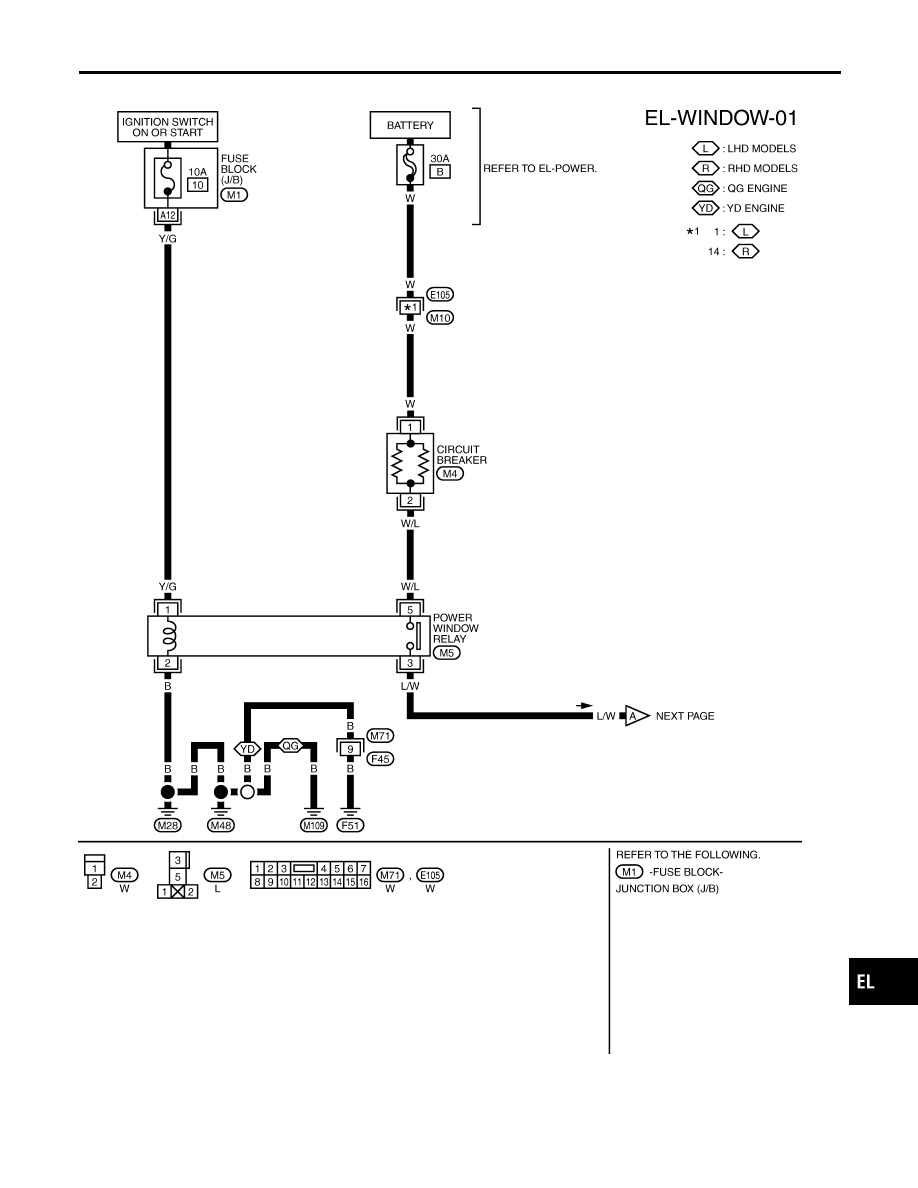

Wiring Diagram — WINDOW —

NLEL0500

YEL997D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

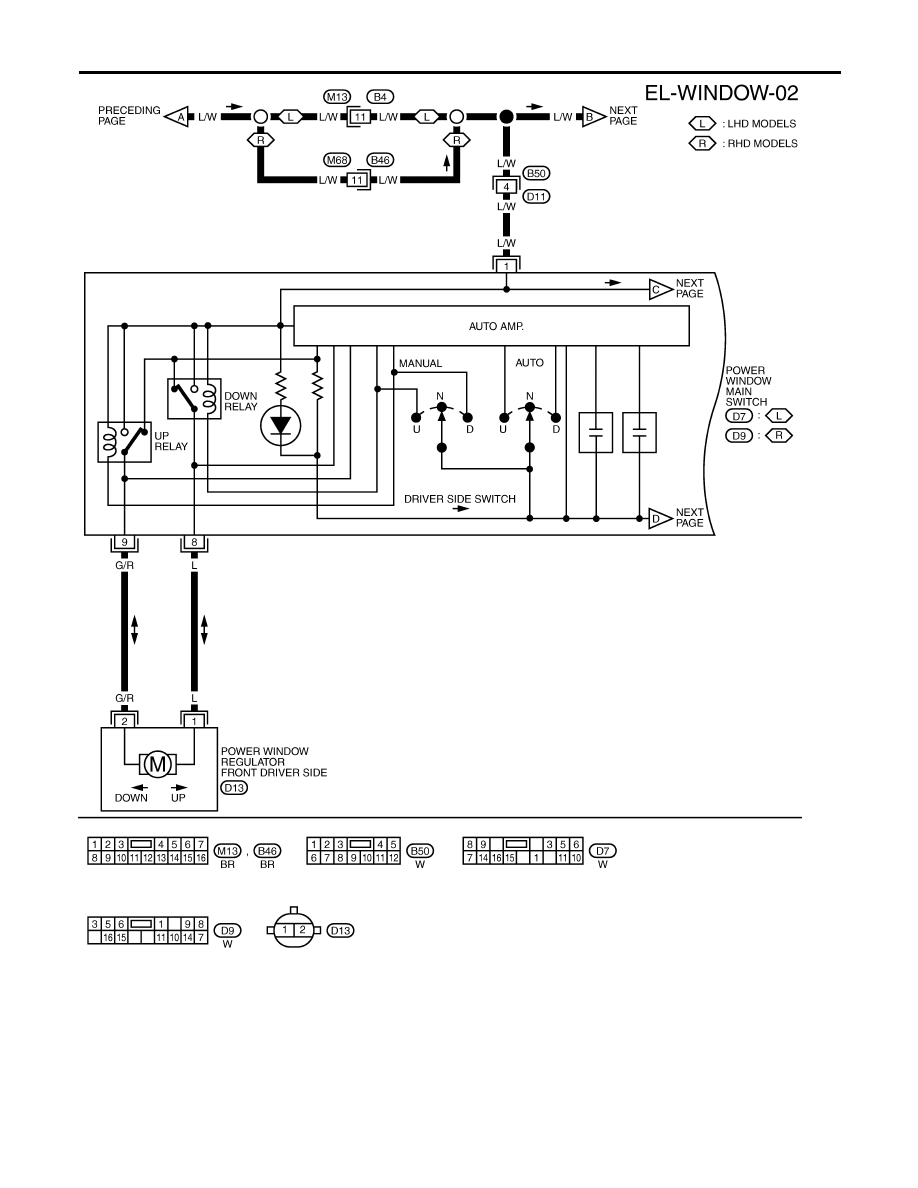

Wiring Diagram — WINDOW —

EL-259

YEL998D

POWER WINDOW

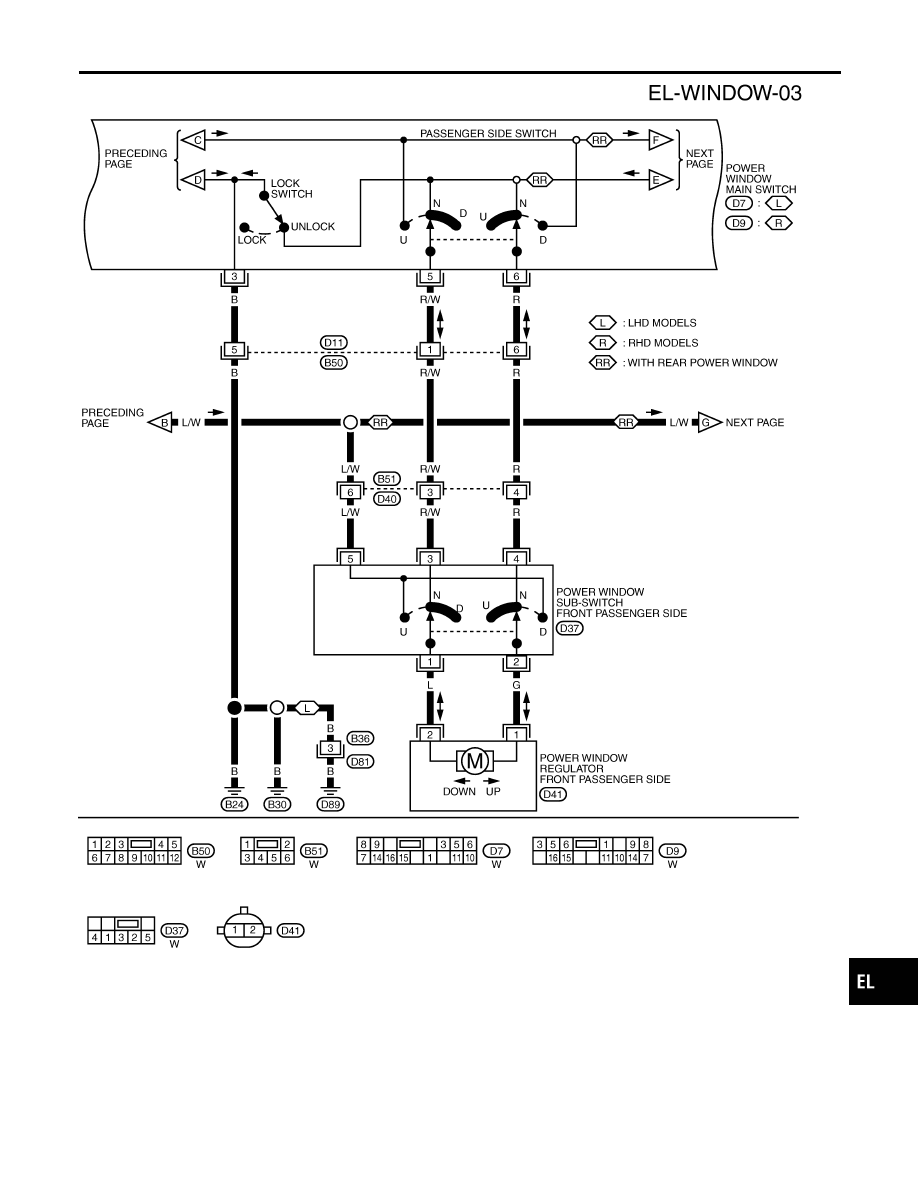

Wiring Diagram — WINDOW — (Cont’d)

EL-260

YEL999D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

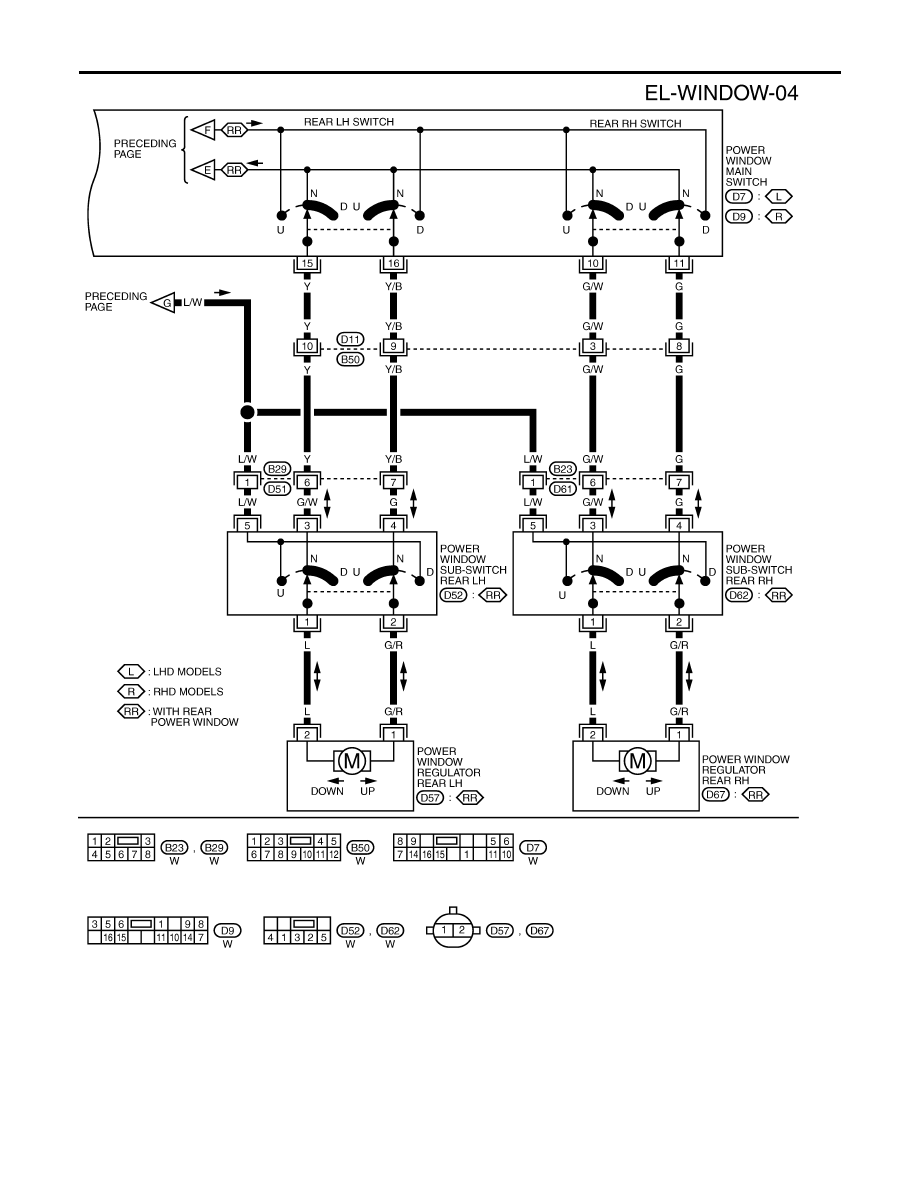

Wiring Diagram — WINDOW — (Cont’d)

EL-261

YEL001E

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

EL-262

Trouble Diagnoses

NLEL0501

Symptom

Possible cause

Repair order

None of the power windows can be
operated using any switch.

1. 10A fuse
2. 30A fusible link, M4 circuit

breaker

3. Power window relay
4. Ground circuit
5. Power window main switch

1. Check 10A fuse [No. 10, located in fuse block (J/B)]

Turn ignition switch “ON” and verify positive battery
voltage is present at terminal 1 of power window
relay.

2. Check 30A fusible link (letter B, located in fuse and

fusible link box) and M4 circuit breaker. Verify posi-
tive battery voltage is present at terminal 5 of power
window relay.

3. Check power window relay.
4. Check the following:
a. Check ground circuit of power window main switch.
b. Check power window relay ground circuit.
5. Check power window main switch.

Driver side power window cannot
be operated but other windows can
be operated.

1. Driver side power window regu-

lator circuit

2. Driver side power window regu-

lator

3. Power window main switch

1. Check harness between power window main switch

and driver side power window regulator for open or
short circuit.

2. Check driver side power window regulator.
3. Check power window main switch.

One or more power windows
except driver’s side window cannot
be operated.

1. Power window sub-switches
2. Power window regulators
3. Power window main switch
4. Power window circuit

1. Check power window sub-switch.
2. Check power window regulator.
3. Check power window main switch.
4. Check the following.
a. Check harness between the power window relay

terminal 3 and power window sub-switch terminal 5.

b. Check harnesses between power window main

switch and power window sub-switch for open/short
circuit.

c. Check harnesses between power window sub-

switch and power window regulator for open/short
circuit.

Power windows except driver’s side
window cannot be operated using
power window main switch but can
be operated by power window sub-
switch.

1. Power window main switch

1. Check power window main switch.

Driver side power window auto-
matic operation does not function
properly.

1. Power window main switch

1. Check power window main switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses

EL-263

Component Parts and Harness Connector
Location

NLEL0526

For details, refer to “ELECTRICAL UNIT LOCATION” (EL-594) and “HARNESS LAYOUT” (EL-600).

System Description

NLEL0502

OPERATION

NLEL0502S02

Power door lock/unlock operation by door key cylinder

I

With the key inserted into front door key cylinder, turning it to LOCK will lock all doors.

I

With the key inserted into front door key cylinder, turning it to UNLOCK will unlock all doors.

Power door lock/unlock operation by multi-remote controller (If equipped)

I

Pressing multi-remote controller LOCK button will lock all doors.

I

Pressing multi-remote controller UNLOCK button once will unlock driver door. Then, if an unlock signal is
sent from the remote controller again within 5 seconds, all other doors will be unlocked.

Power door lock/unlock operation by lock/unlock switch

I

With lock/unlock switch on driver door trim setting to LOCK will lock all doors.

I

With lock/unlock switch on driver door trim setting to UNLOCK will unlock all doors.

Key reminder system

I

If the ignition key is in the ignition key cylinder and driver door is open, setting lock/unlock switch, lock
knob, key or multi-remote controller to “LOCK” locks the door once but then immediately unlocks all doors.
(signal from door unlock sensor driver side)

POWER DOOR LOCK

Component Parts and Harness Connector Location

EL-264

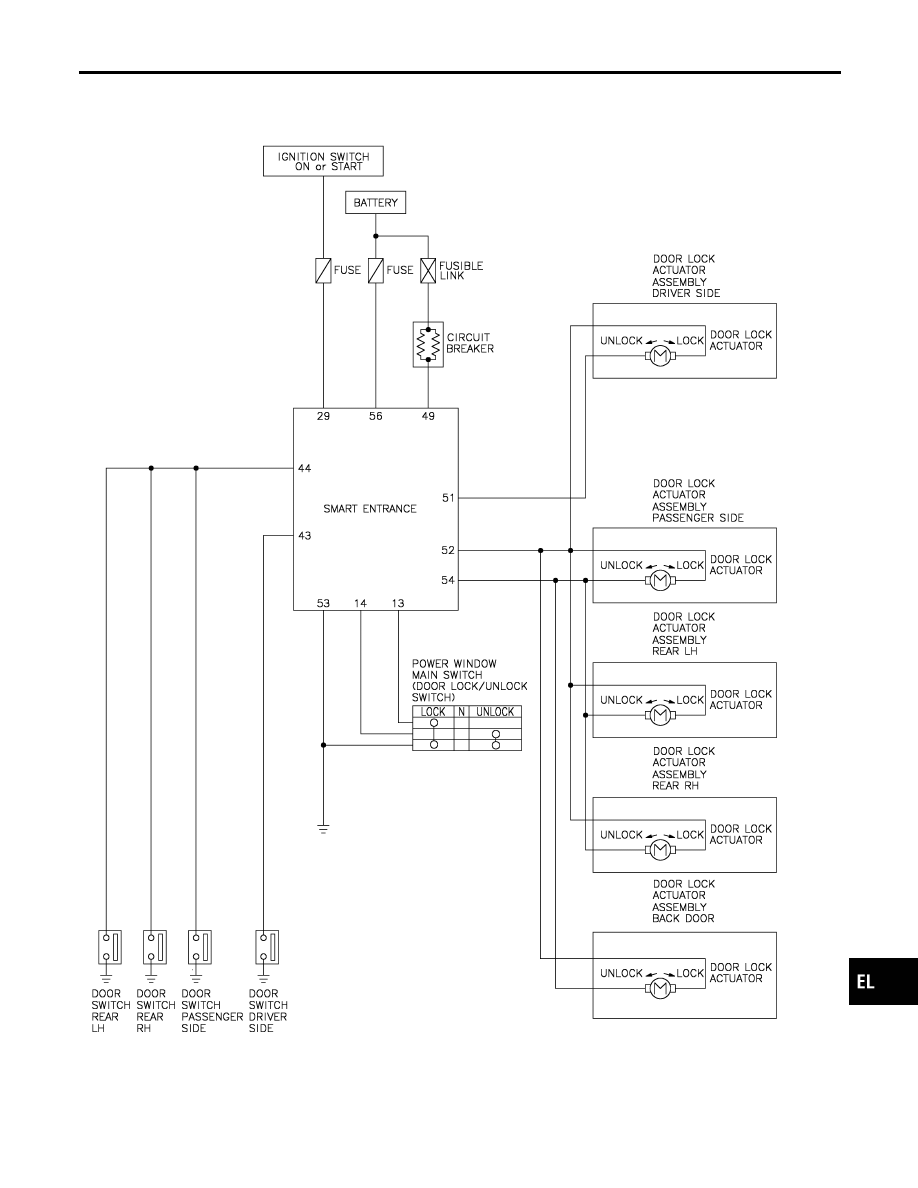

Schematic

NLEL0503

YEL002E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Schematic

EL-265

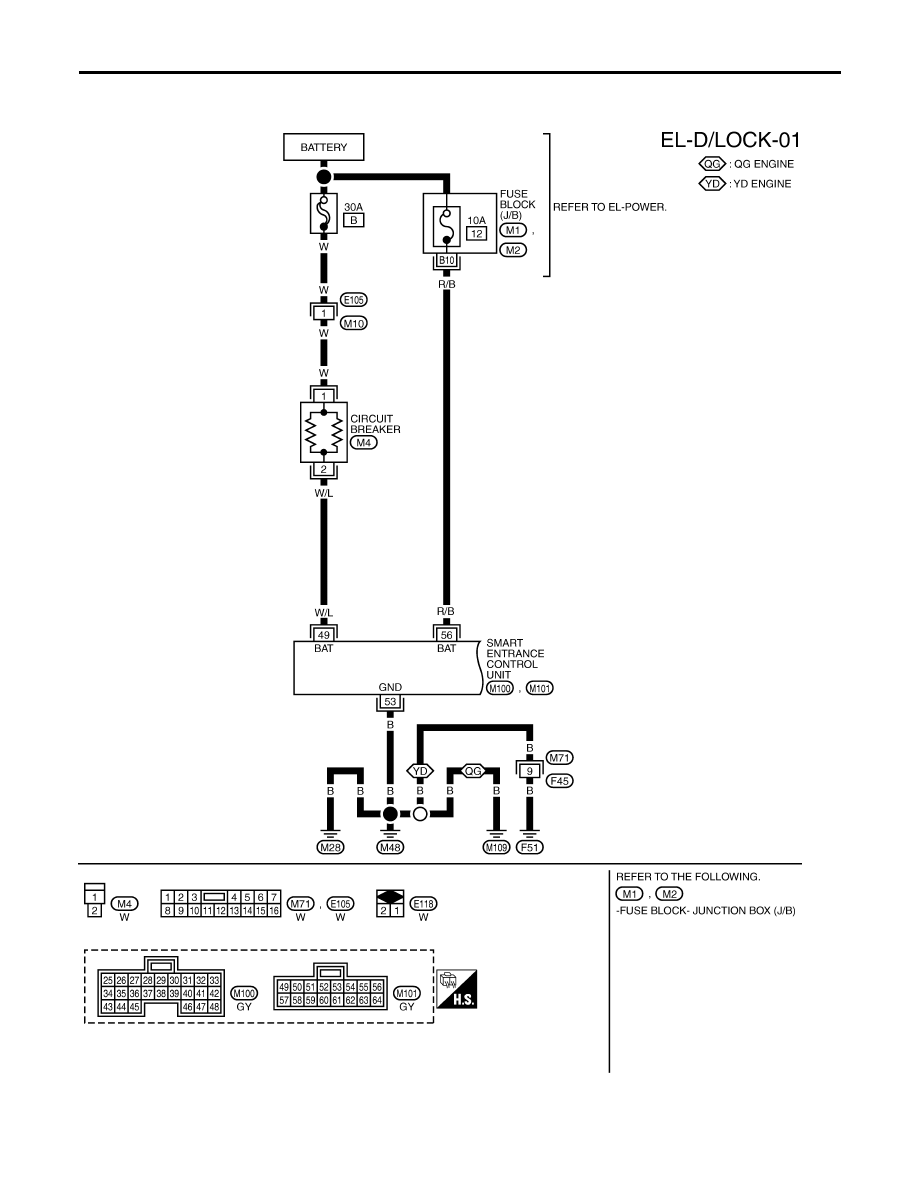

Wiring Diagram — D/LOCK —

NLEL0504

FIG. 1

NLEL0504S14

YEL004E

POWER DOOR LOCK

Wiring Diagram — D/LOCK —

EL-266

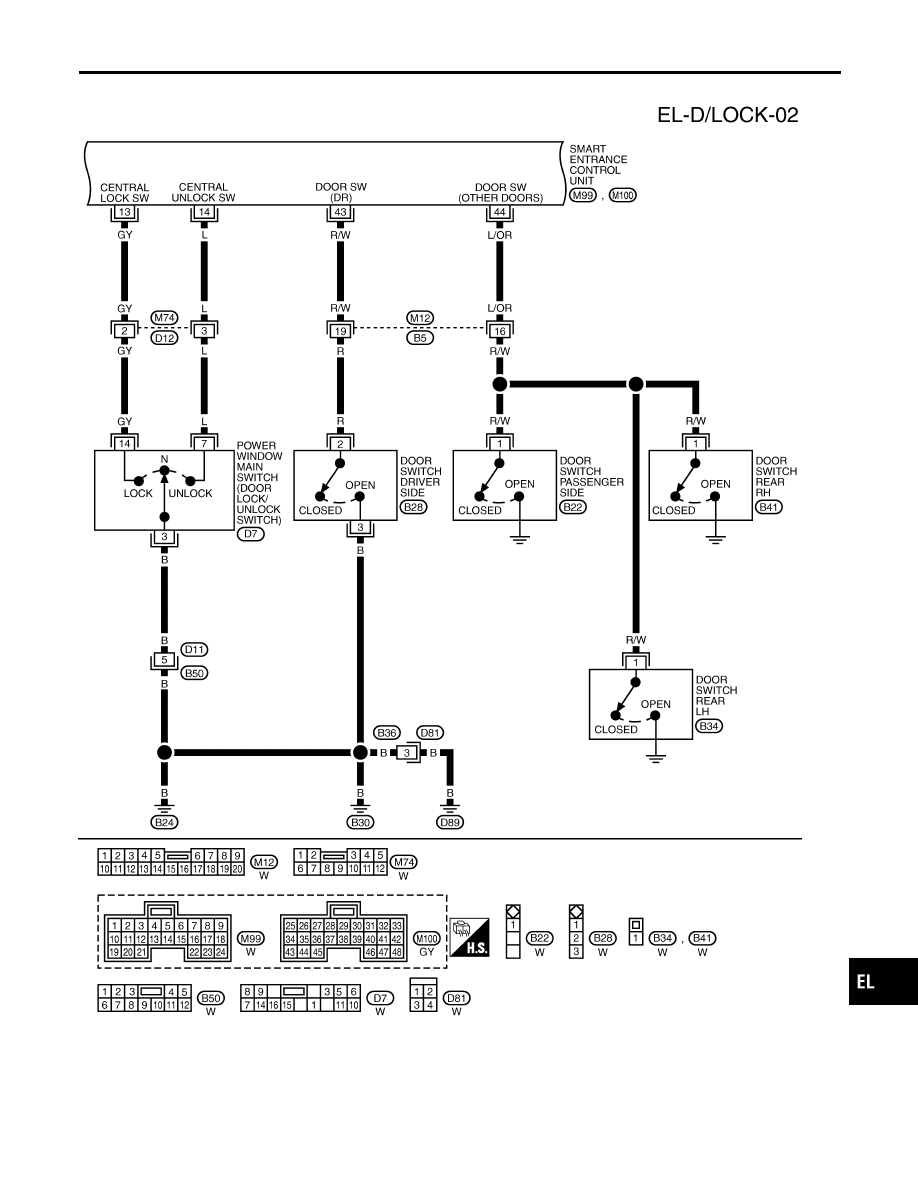

FIG. 2

NLEL0504S15

YEL005E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

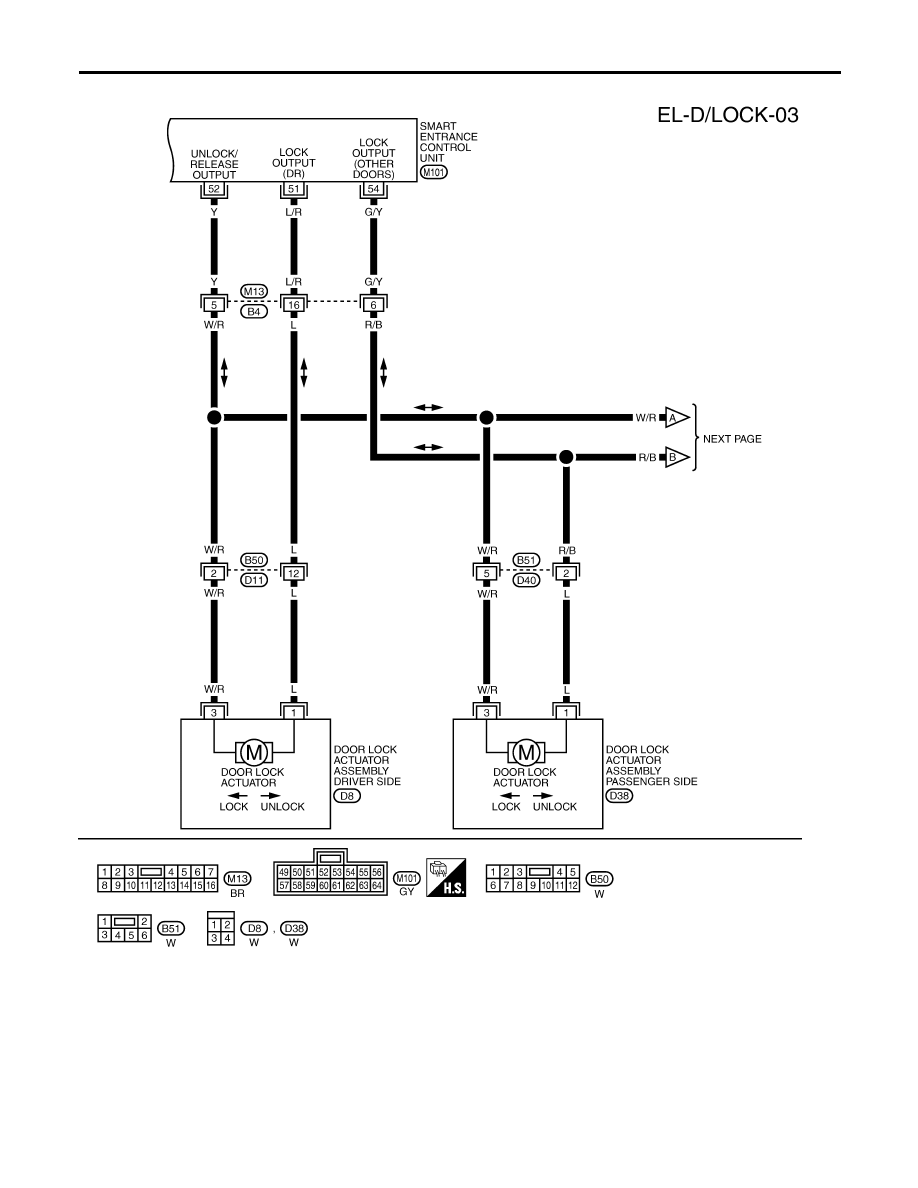

Wiring Diagram — D/LOCK — (Cont’d)

EL-267

FIG. 3

NLEL0504S16

YEL006E

POWER DOOR LOCK

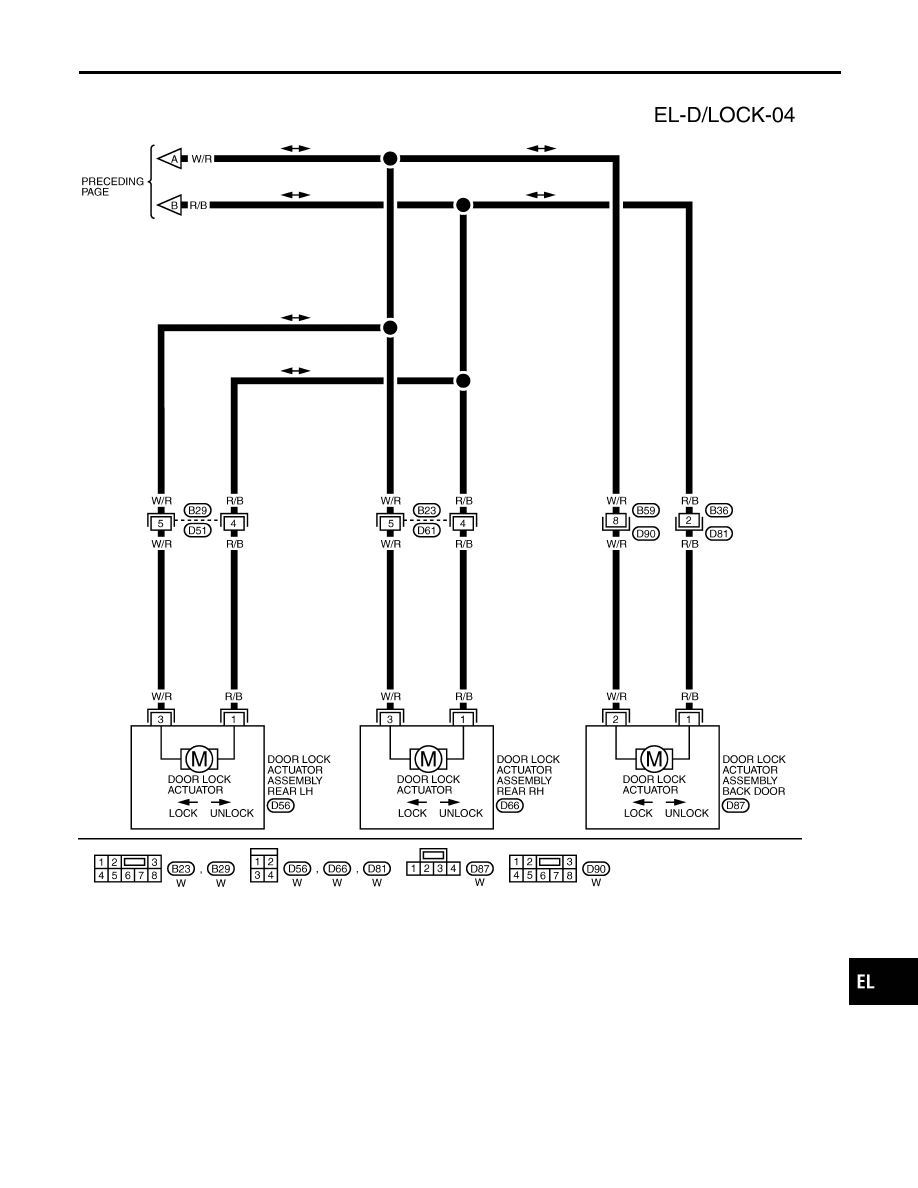

Wiring Diagram — D/LOCK — (Cont’d)

EL-268

FIG. 4

NLEL0504S17

YEL007E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-269

MBIB0906E

Trouble Diagnosis

NLEL0572

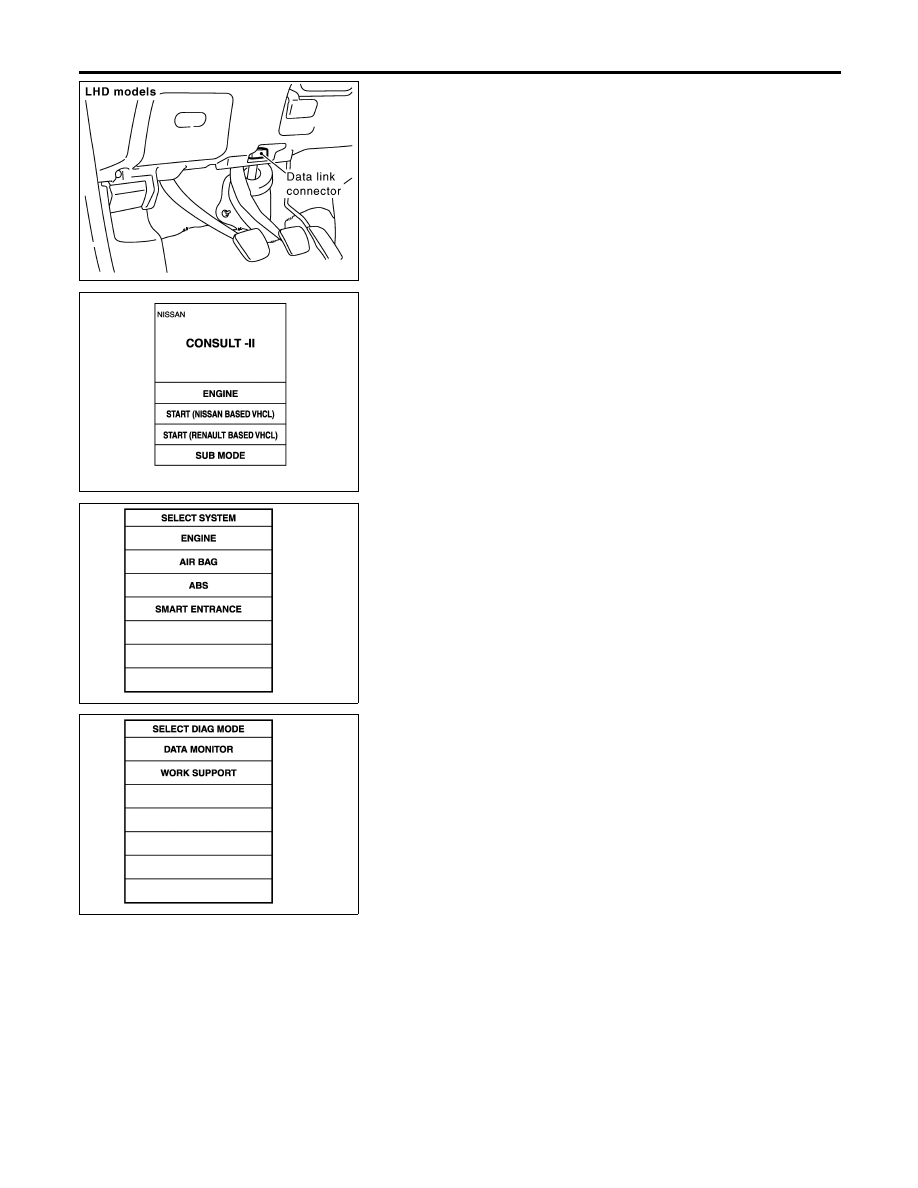

CONSULT-II INSPECTION PROCEDURE “DOOR
LOCKING”

NLEL0572S01

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

MBIB0233E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SIIA1678E

5.

Touch “SMART ENTRANCE”.

6.

Touch “DOOR LOCKING” or “TRUNK RELEASE”.

SIIA1677E

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPORT” are available.

POWER DOOR LOCK

Trouble Diagnosis

EL-270

CONSULT-II APPLICATION ITEMS

=NLEL0572S02

Door Locking

NLEL0572S0201

DATA MONITOR

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON\OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/ unlock switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/ unlock switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

KEY CYL LK

Indicates [ON/OFF] condition of lock signal from door key cylinder.

KEY CYL UNLK

Indicates [ON/OFF] condition of unlock signal from door key cylinder.

WORK SUPPORT

Monitored Item

Description

AUTO RE-LOCK

Auto re-lock function can be changed in this mode. The re-lock mode will be changed when
“CHANGE MODE” on CONSULT-II screen is touched.

SELECTIVE UNLOCK

Selective unlock function can be changed in this mode. The unlock mode will be changed when
“CHANGE SET” on CONSULT-II screen is touched.

SYMPTOM CHART

NLEL0572S03

First perform the “SELF-DIAG RESULTS” in “SMART ENTRANCE”
with CONSULT-II, when perform the each trouble diagnosis. Refer
to EL-270, “CONSULT-II INSPECTION PROCEDURE”.

Symptom

Malfunctioning system

Reference

page

Power door lock does not operate using any switch

Power supply and ground circuit check

EL-272

Door lock actuator check

EL-276

If above systems are OK, replace smart entrance con-
trol unit.

—

Power door lock does not operate with lock/unlock
switch.

Door lock/unlock switch check

EL-274

If above system is OK, replace smart entrance control
unit.

—

Specific door lock actuator does not operate.

Door lock actuator check

EL-276

*Key reminder system does not operate.

Door switch check

EL-282

If above system is OK, replace smart entrance control
unit.

—

*: Make sure the power door lock system operates properly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-271

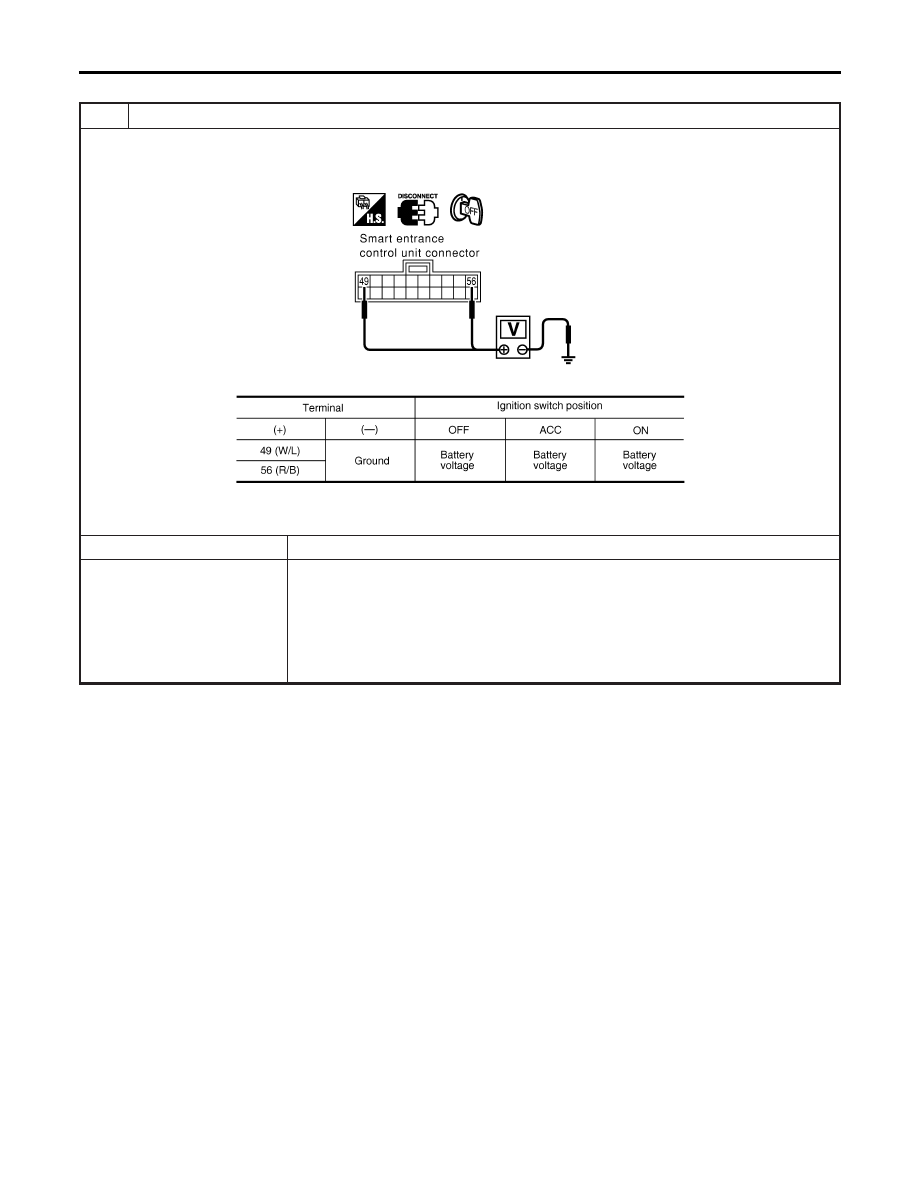

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NLEL0572S04

1

CHECK POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit connector.
3. Check voltage between smart entrance control unit harness connector M101 terminal 49 (W/L), 56 (R/B) and ground.

SIIA1564E

MTBL1676

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

30A fusible link (letter B, located in fuse and fusible link box)

I

Circuit breaker

I

15A fuse [No. 5, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

I

Harness for open or short between smart entrance control unit and circuit breaker

I

Harness for open or short between circuit breaker and fusible link

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-272
