TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-289

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Failure to change gear from “D

1

” to

“D

2

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Failure to change gear from “D

2

” to

“D

3

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Failure to change gear from “D

3

” to

“D

4

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

5. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

AT-290

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Too high a gear change point from “D

1

” to “D

2

”, from “D

2

” to “D

3

”, from “D

3

” to “D

4

”.

AT-324, "9. A/T Does Not Shift: D

1

→

D

2

Or Does Not Kick down: D

4

→

D

2

"

,

AT-326, "10. A/T Does Not Shift: D

2

→

D

3

"

and

AT-328, "11. A/T Does Not

Shift: D

3

→

D

4

"

ON vehicle

1.Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

Gear change directly from “D

1

” to “D

3

” occurs.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

3. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Engine stops when shifting lever into
“R”, “D”, “2” and “1”.

ON vehicle

1. Engine idling rpm

EC-936, "Idle Speed and
Ignition Timing"

2. Torque converter clutch solenoid valve

AT-376, "TORQUE CON-
VERTER CLUTCH
SOLENOID VALVE"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Too sharp a shock in change from “D

1

” to “D

2

”.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-291

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Too sharp a shock in change from “D

2

” to “D

3

”.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. High clutch

AT-463, "High Clutch"

5. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Too sharp a shock in change from “D

3

” to “D

4

”.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

5. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Almost no shock or clutches slipping
in change from “D

1

” to “D

2

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Almost no shock or slipping in change
from “D

2

” to “D

3

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor) Adjustment

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

AT-292

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Almost no shock or slipping in change
from “D

3

” to “D

4

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Vehicle braked by gear change from
“D

1

” to “D

2

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Reverse clutch

AT-459, "Reverse Clutch"

3. Low & reverse brake

AT-474, "Low & Reverse
Brake"

4. High clutch

AT-463, "High Clutch"

5. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Vehicle braked by gear change from
“D

2

” to “D

3

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Vehicle braked by gear change from
“D

3

” to “D

4

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

3. Forward one-way clutch

AT-417, "OVERHAUL"

4. Reverse clutch

AT-459, "Reverse Clutch"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-293

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Maximum speed not attained. Poor
acceleration .

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Reverse clutch

AT-459, "Reverse Clutch"

7. High clutch

AT-463, "High Clutch"

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

10. Oil pump

AT-439, "Oil Pump"

11. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Failure to change gear from “D

4

” to

“D

3

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

4. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

5. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

AT-294

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Failure to change gear from “D

3

” to

“D

2

” or from “D

4

” to “D

2

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Failure to change gear from “D

2

” to

“D

1

” or from “D

3

” to “D

1

”.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

7. High clutch

AT-463, "High Clutch"

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Gear change shock felt during decel-
eration by releasing accelerator pedal.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Too high a change point from “D

4

” to

“D

3

”, from “D

3

” to “D

2

”, from “D

2

” to

“D

1

”.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-295

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Kickdown does not operate when
depressing accelerator pedal in “D

4

”

within kick down vehicle speed.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

Kickdown operates or engine over-
runs when depressing accelerator
pedal in “D

4

” beyond kick down vehi-

cle speed limit.

ON vehicle

1. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

Races extremely fast or slips in
changing from “D

4

” to “D

3

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

AT-296

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Races extremely fast or slips in
changing from “D

4

” to “D

2

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

5. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Races extremely fast or slips in
changing from “D

3

” to “D

2

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

6. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

OFF vehicle

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. High clutch

AT-463, "High Clutch"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-297

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Races extremely fast or slips in
changing from “D

4

” or “D

3

” to “D

1

”

when depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Forward clutch

AT-468, "Forward and
Overrun Clutches"

7. Forward one-way clutch

AT-417, "OVERHAUL"

8. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Vehicle will not run in any position.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

OFF vehicle

5. Oil pump

AT-439, "Oil Pump"

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Low & reverse brake

AT-474, "Low & Reverse
Brake"

9. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

10. Parking components

AT-482, "Output Shaft,
Idler Gear, Reduction Pin-
ion Gear and Bearing
Retainer"

Transmission noise in “D”, “2”, “1” and
“R” positions.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

AT-298

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Failure to change from “D

3

” to “2

2

”

when changing lever into “2” position.

AT-335, "18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2”

Position"

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

4. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

5. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Control cable adjustment

AT-412, "Control Cable
Adjustment"

Failure to change from “D

3

” to “2

2

”

when changing lever into “2” position.

AT-335, "18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2”

Position"

OFF vehicle

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

9. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Gear change from “2

2

” to “2

3

” in “2”

position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

Engine brake does not operate in “1”
position.

AT-334, "16. Vehicle Does Not Start
From D

1

"

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

5. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

OFF vehicle

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-299

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Gear change from “1

1

” to “1

2

” in “1”

position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

Does not change from “1

2

” to “1

1

” in

“1” position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

OFF vehicle

6. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Large shock changing from “1

2

” to “1

1

” in “1” position.

ON vehicle

1. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

2. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Symptom

Condition

Diagnostic Item

Reference Page

AT-300

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Transmission overheats.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Engine idling rpm

EC-936, "Idle Speed and
Ignition Timing"

3. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

4. Line pressure test

AT-267, "Line Pressure
Test"

5. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Oil pump

AT-439, "Oil Pump"

8. Reverse clutch

AT-459, "Reverse Clutch"

9. High clutch

AT-463, "High Clutch"

10. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

11. Forward clutch

AT-468, "Forward and
Overrun Clutches"

12. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

13. Low & reverse brake

AT-474, "Low & Reverse
Brake"

14. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

ATF shoots out during operation.
White smoke emitted from exhaust
pipe during operation.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Reverse clutch

AT-459, "Reverse Clutch"

3. High clutch

AT-463, "High Clutch"

4. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

5. Forward clutch

AT-468, "Forward and
Overrun Clutches"

6. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-301

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Offensive smell at fluid charging pipe.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

OFF vehicle

2. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

3. Oil pump

AT-439, "Oil Pump"

4. Reverse clutch

AT-459, "Reverse Clutch"

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Torque converter is not locked up.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

4. Engine speed signal

AT-387, "ENGINE SPEED
SIGNAL"

5. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

6. Line pressure test

AT-267, "Line Pressure
Test"

7. Torque converter clutch solenoid valve

AT-376, "TORQUE CON-
VERTER CLUTCH
SOLENOID VALVE"

8. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

9. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

AT-302

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Torque converter clutch piston slip.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Torque converter clutch solenoid valve

AT-376, "TORQUE CON-
VERTER CLUTCH
SOLENOID VALVE"

5. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Lock-up point is extremely high or low.

AT-330, "12. A/T Does Not Perform
Lock-up"

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor) Adjustment

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Torque converter clutch solenoid valve

AT-376, "TORQUE CON-
VERTER CLUTCH
SOLENOID VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-303

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

A/T does not shift to “D

4

” when driv-

ing with overdrive control switch “ON”.

ON vehicle

1. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

2. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

3. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"

,

AT-352, "DTC

VEHICLE SPEED SEN-
SOR MTR"

4. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

5. Overrun clutch solenoid valve

AT-371, "OVERRUN
CLUTCH SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

8. Line pressure test

AT-267, "Line Pressure
Test"

OFF vehicle

9. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

10. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Engine is stopped at “R”, “D”, “2” and
“1” positions.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Torque converter clutch solenoid valve

AT-376, "TORQUE CON-
VERTER CLUTCH
SOLENOID VALVE"

3. Shift solenoid valve A

AT-361, "SHIFT SOLE-
NOID VALVE A"

4. Shift solenoid valve B

AT-366, "SHIFT SOLE-
NOID VALVE B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Symptom

Condition

Diagnostic Item

Reference Page

AT-304

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

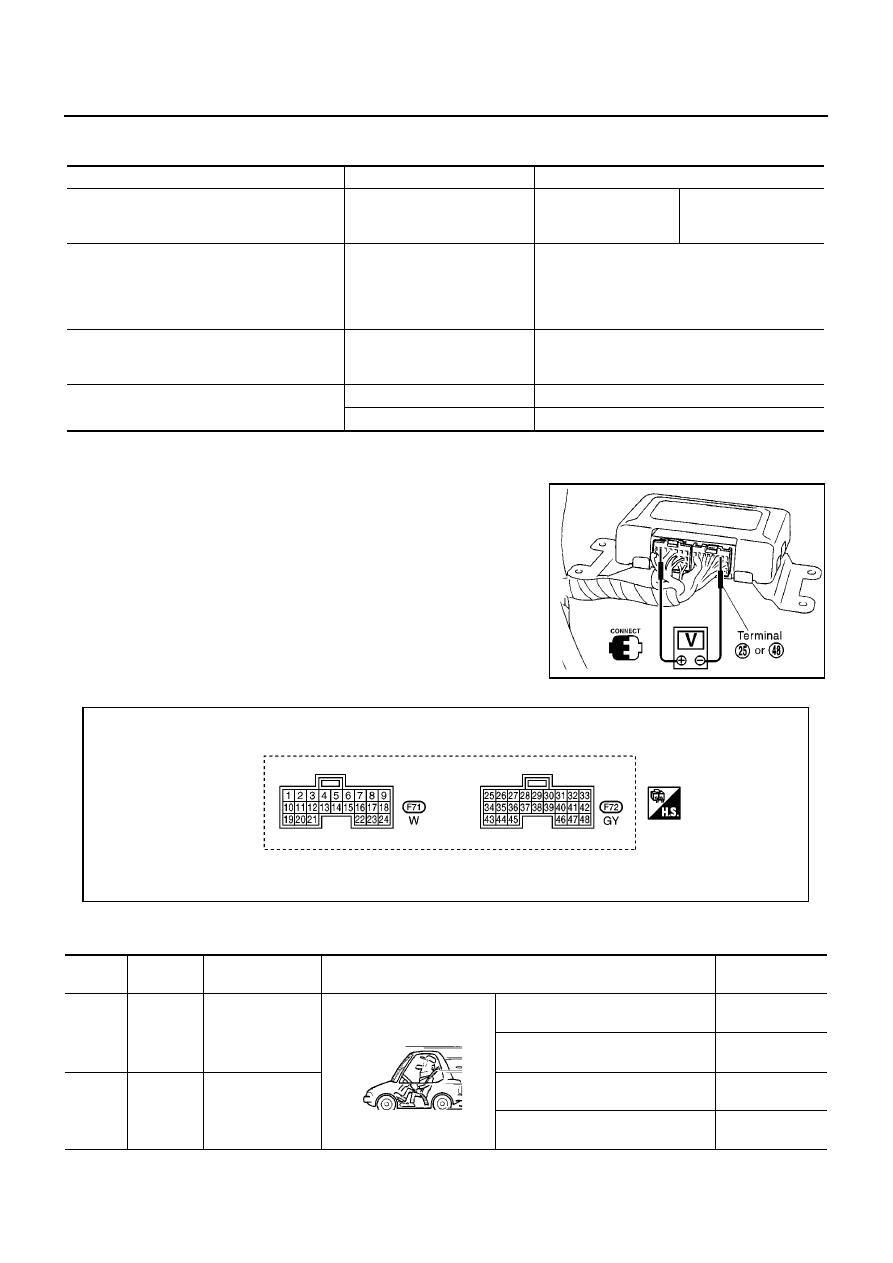

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Remarks: Specification data are reference values.

TCM Terminals and Reference Value

ECS009A3

PREPARATION

●

Measure voltage between each terminal and terminal 25 or 48
by following “TCM INSPECTION TABLE”.

TCM HARNESS CONNECTOR TERMINAL LAYOUT

TCM INSPECTION TABLE

(Data are reference values.)

Monitor item

Condition

Specification (Approximately)

A/T fluid temperature sensor

Cold [20

°

C (68

°

F)]

↓

Hot [80

°

C (176

°

F)]

1.5V

↓

0.5V

2.5k

Ω

↓

0.3k

Ω

Line pressure solenoid valve duty

Small throttle opening

(Low line pressure)

↓

Large throttle opening

(High line pressure)

Approximately 24%

↓

Approximately 95%

Torque converter clutch solenoid valve duty

Lock-up “OFF”

↓

Lock-up “ON”

Approximately 4%

↓

Approximately 94%

Throttle position sensor (Accelerator pedal
position (APP) sensor)

Fully-closed throttle

Approximately 0.5V

Fully-open throttle

Approximately 4V

SAT216J

MCIA0067E

Termi-

nal No.

Wire color

Item

Condition

Judgementstan-

dard(Approx.)

1

R/W

Line pressure
solenoid valve

When releasing accelerator pedal
after warming up engine.

1.5 - 3.0V

When depressing accelerator pedal
fully after warming up engine.

0V

2

P/B

Line pressure
solenoid valve
(with dropping
resistor)

When releasing accelerator pedal
after warming up engine.

4 - 14V

When depressing accelerator pedal
fully after warming up engine.

0V
