Almera Tino V10 (2003 year). Manual - part 18





TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-273

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

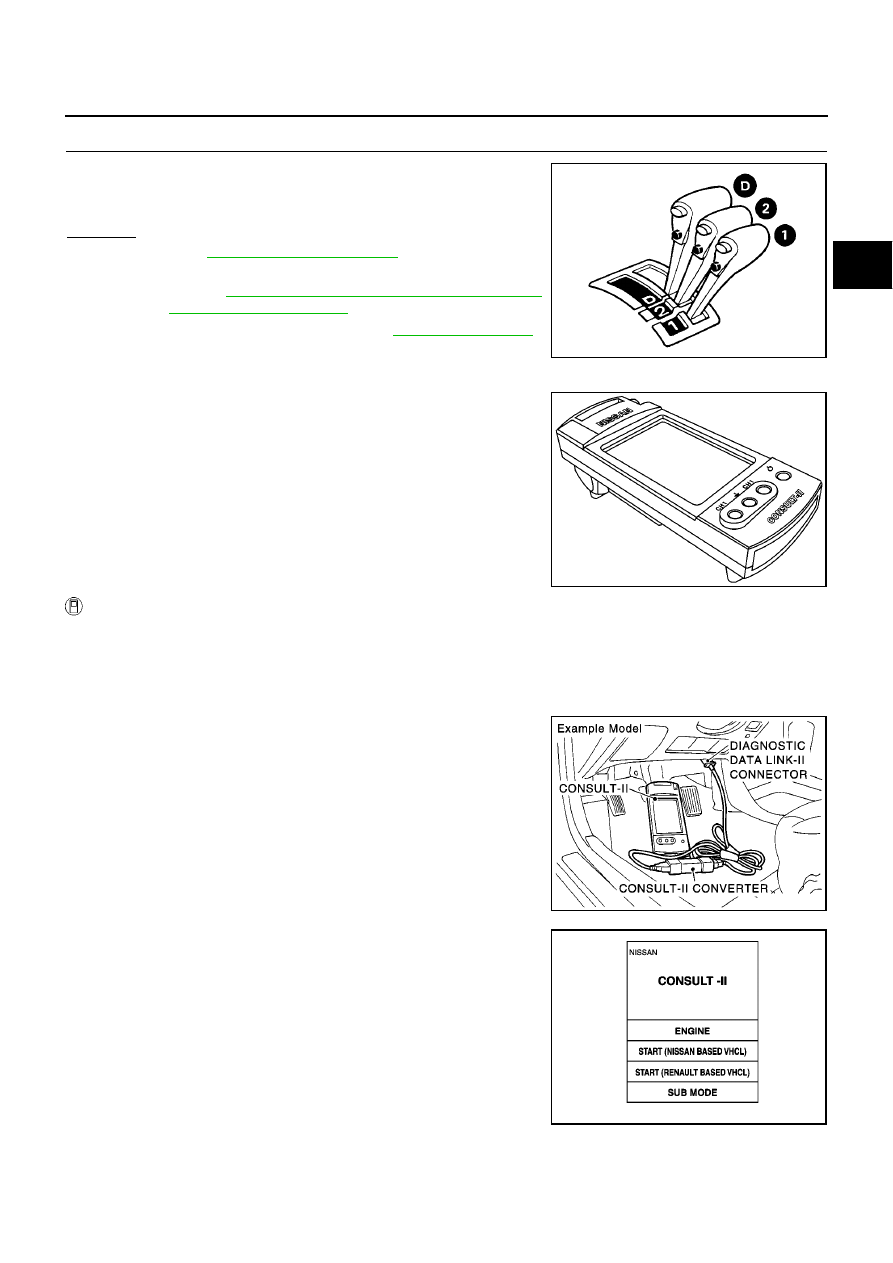

7.

CHECK VEHICLE MOVE

1.

Move selector lever to “D”, “2” and “1” positions and check if
vehicle creeps forward.

2.

Does vehicle creep forward in all three positions?

Yes or No

Yes

>> GO TO

AT-273, "3. CRUISE TEST"

.

No

>>

Mark the box on the DIAGNOSTIC WORKSHEET.

GO TO

AT-320, "7. Vehicle Does Not Creep Forward

In “D”, “2” Or “1” Position"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

3. CRUISE TEST

Check all items listed in Parts 1 through 3.

With CONSULT-II

Using CONSULT-II, conduct a cruise test and record the result.

Print the result and ensure that shifts and lock-ups take place as per Shift Schedule.

CONSULT-II Setting Procedure

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector, which is located in
left side lower dash panel.

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SAT773B

SAT601J

PAIA0070E

MBIB0233E

AT-274

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

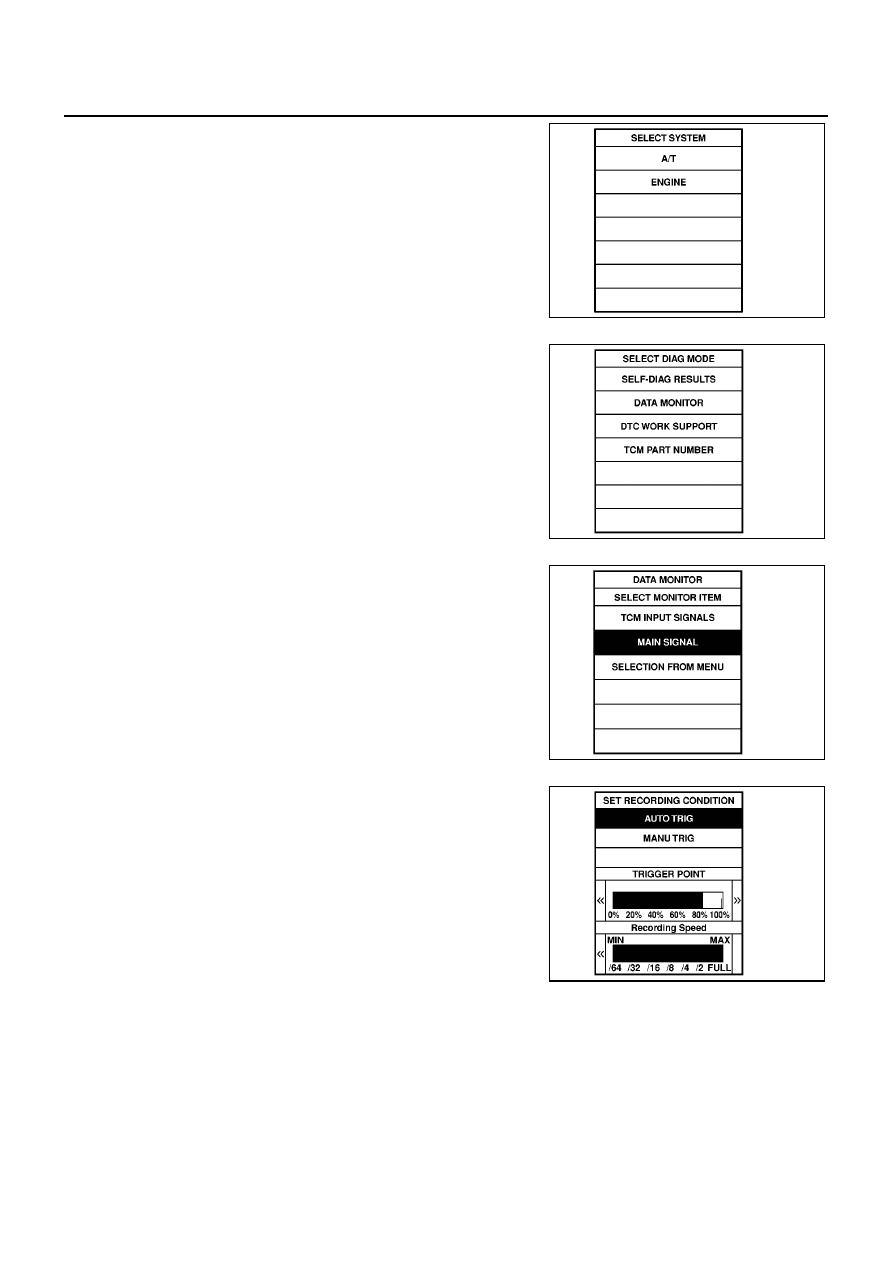

5.

Touch “A/T”.

6.

Touch “DATA MONITOR”.

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

Select “Numerical Display”, “Barchart Display” or “Line Graph
Display”.

9.

Touch “SETTING” to recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “Start”.

SAT014K

SAT971J

SAT175K

SAT973J

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-275

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

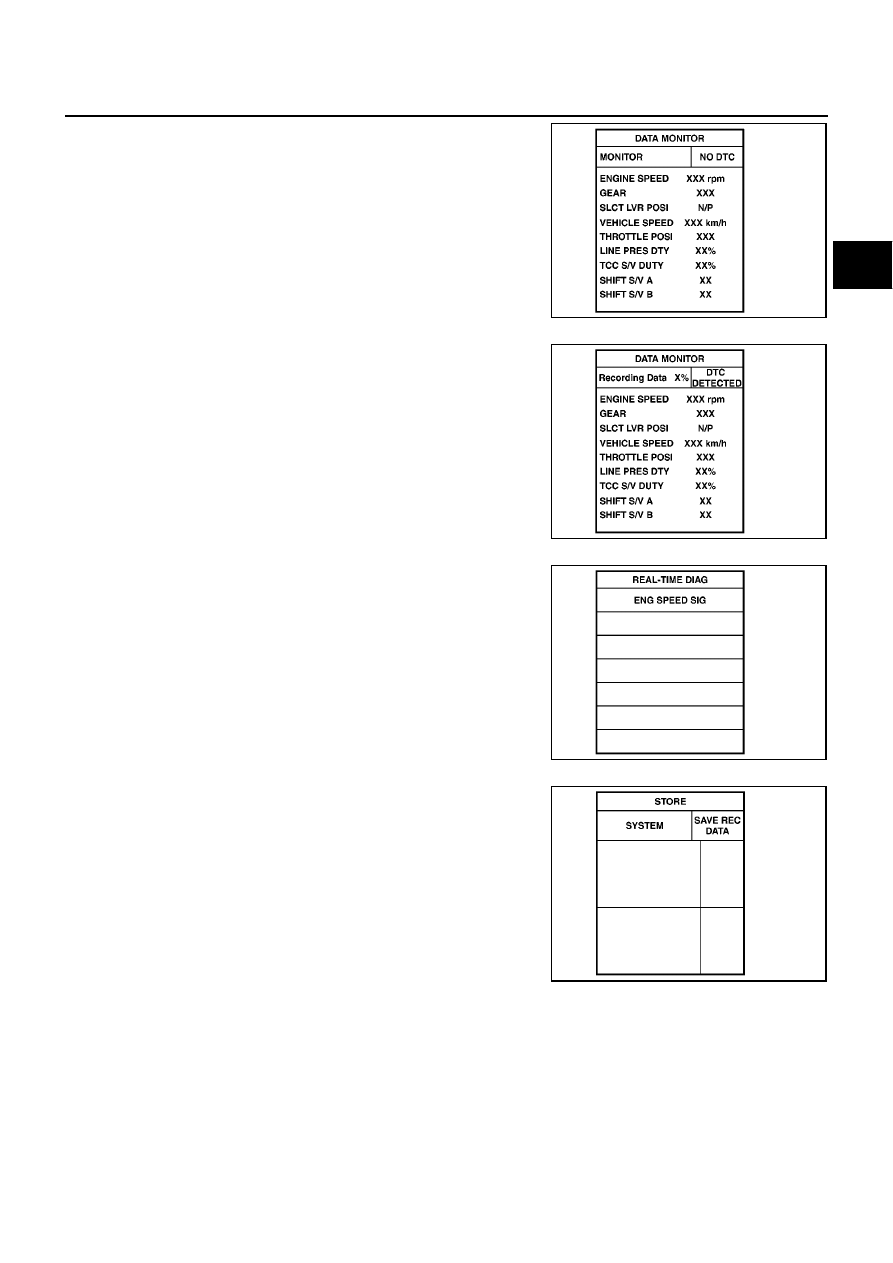

11. When performing cruise test, touch “RECORD”.

12. After finishing cruise test part 1, touch “STOP”.

13. Touch “STORE” and touch “BACK”.

SAT134K

SAT135K

SAT987J

SAT974J

AT-276

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

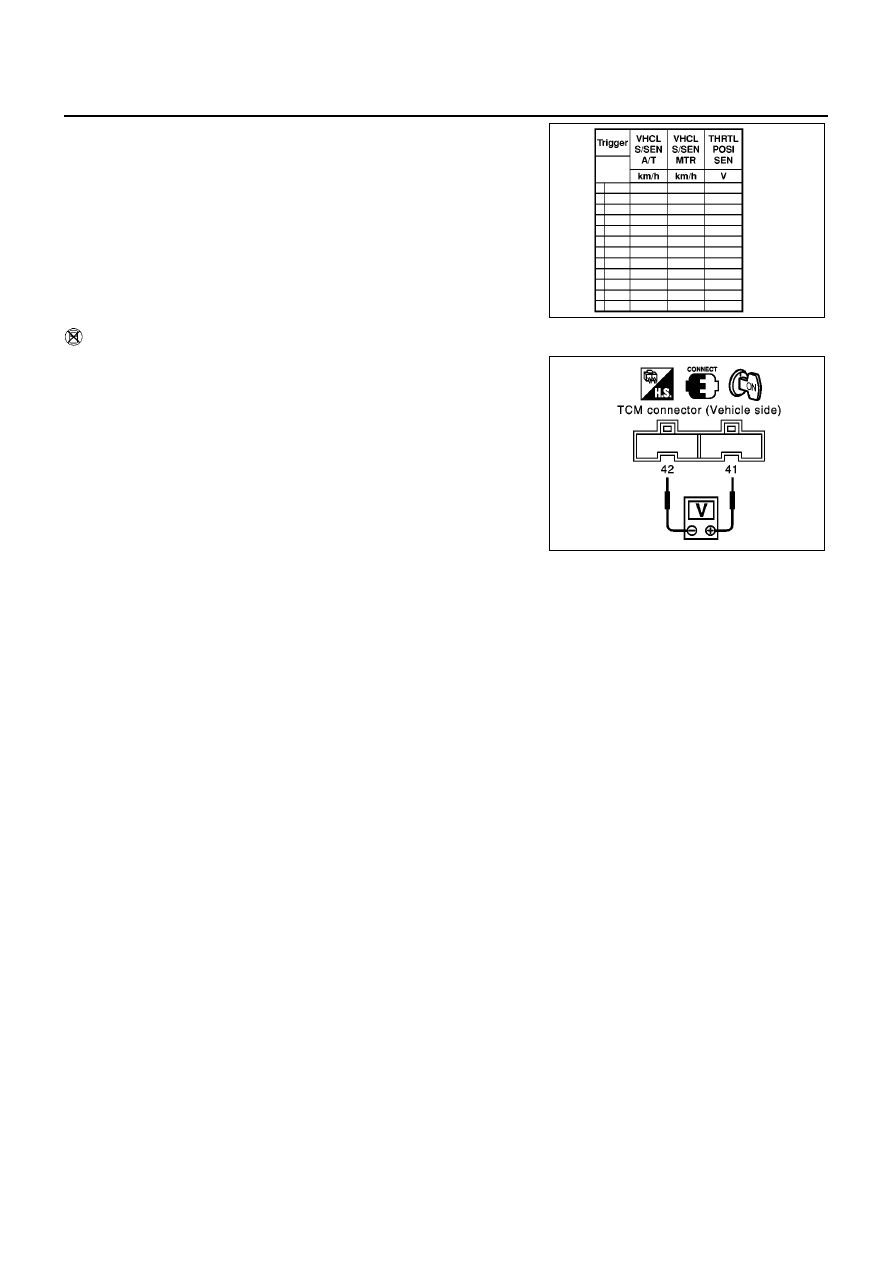

14. Touch “DISPLAY”.

15. Touch “PRINT”.

16. Check the monitor data printed out.

17. Continue cruise test part 2 and 3.

Without CONSULT-II

Throttle position sensor can be checked by voltage across termi-
nals 41 and 42 of TCM.

SAT975J

SCIA0710E

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-277

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

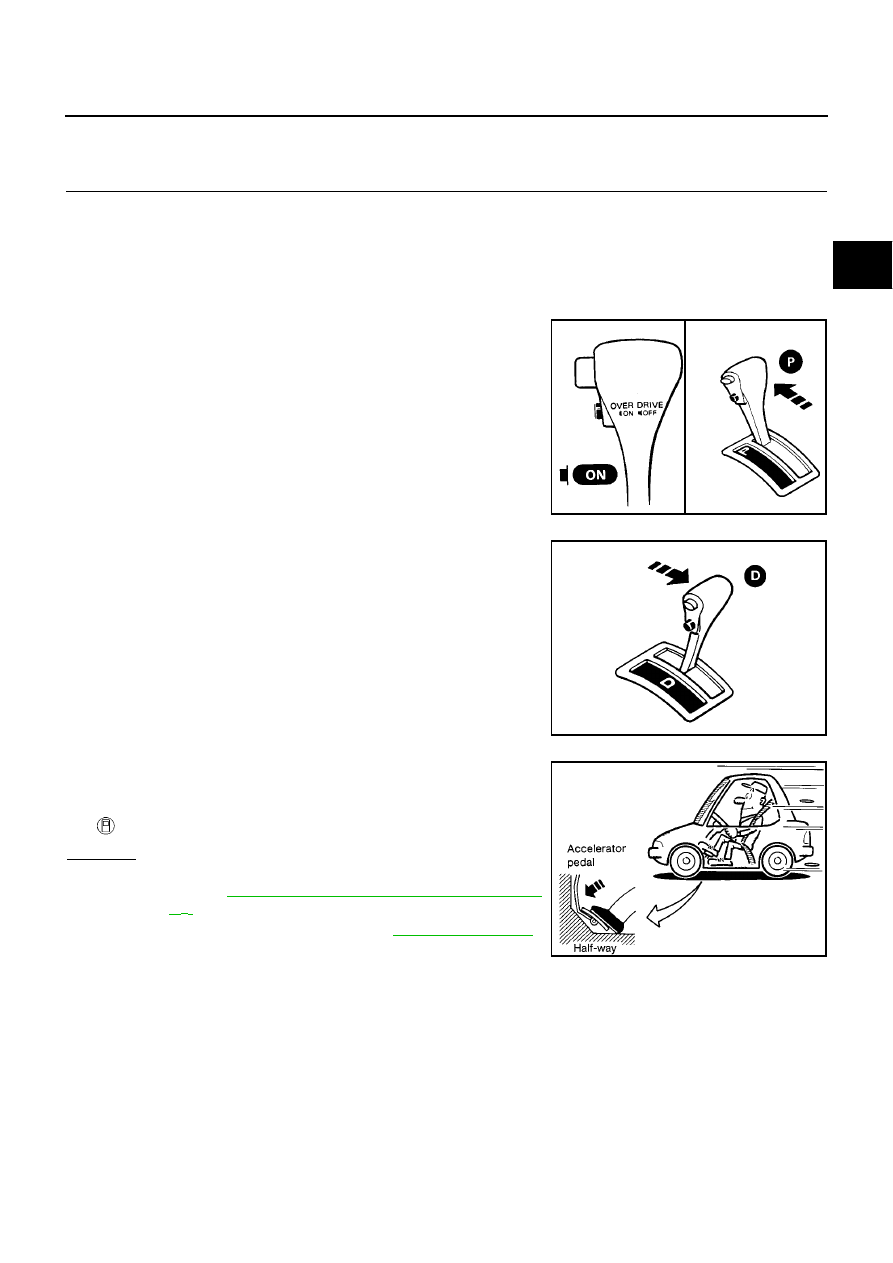

Cruise Test — Part 1

1.

CHECK STARTING GEAR (D

1

) POSITION

1.

Drive vehicle for approx. 10 minutes to warm engine oil and ATF up to operating
temperature.

2.

Park vehicle on flat surface.

3.

Set overdrive control switch to “ON” position.

4.

Move selector lever to “P” position.

5.

Start engine.

6.

Move selector lever to “D” position.

7.

Accelerate vehicle by constantly depressing accelerator pedal
halfway.

8.

Does vehicle start from D

1

?

Read gear position.

Yes or No

Yes

>> GO TO 2

No

>>

GO TO

AT-321, "8. Vehicle Cannot Be Started From

D

1

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

ATF operating temperature: 50 - 80

°

C (122 - 176

°

F)

SAT774B

SAT775B

SAT495G

AT-278

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

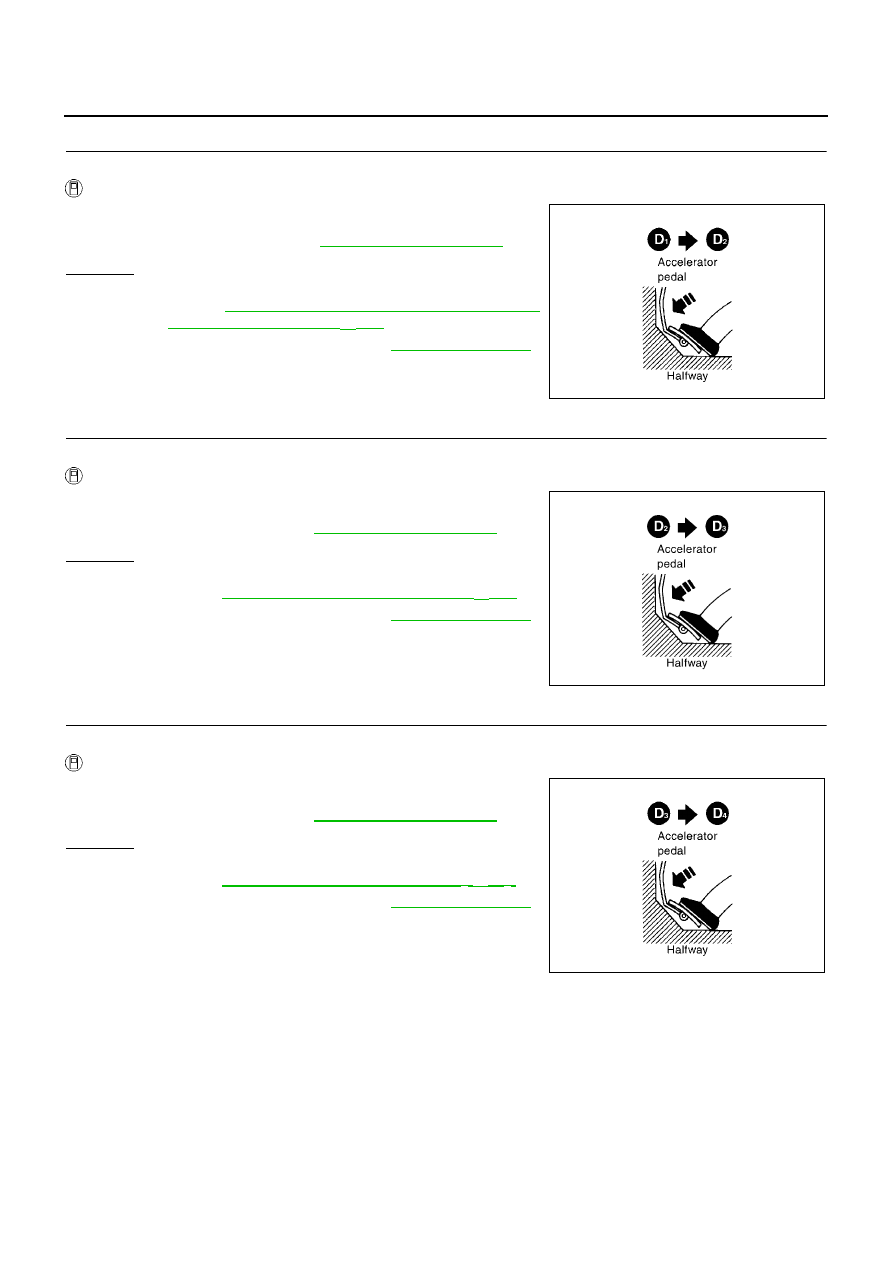

2.

CHECK SHIFT UP (D

1

TO D

2

)

Does A/T shift from D

1

to D

2

at the specified speed?

Read gear position, throttle opening and vehicle speed.

Yes or No

Yes

>> GO TO 3

No

>>

GO TO

AT-324, "9. A/T Does Not Shift: D

1

D

2

Or

Does Not Kick down: D

4

D

2

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

3.

CHECK SHIFT UP (D

2

TO D

3

)

Does A/T shift from D

2

to D

3

at the specified speed?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> GO TO 4

No

>>

GO TO

AT-326, "10. A/T Does Not Shift: D

2

D

3

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

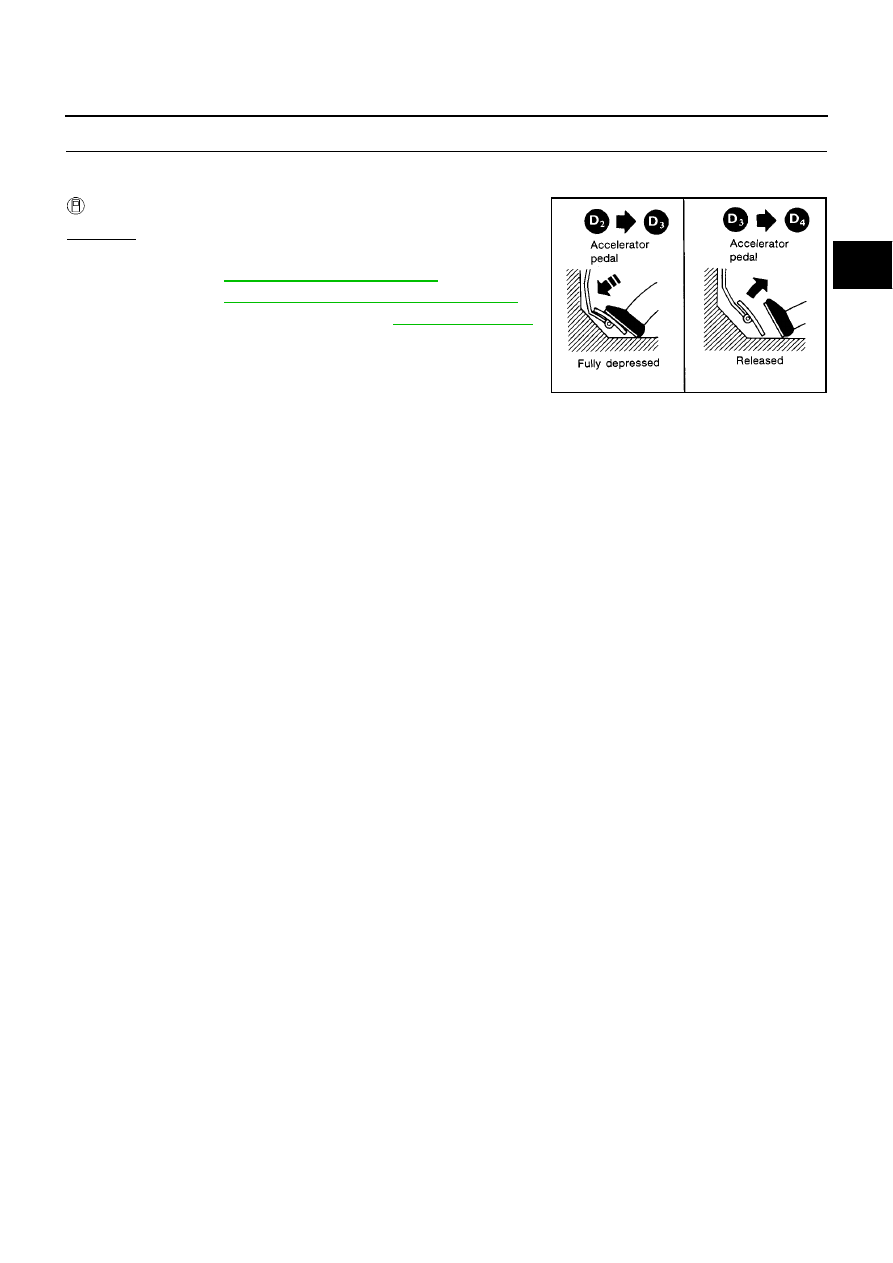

4.

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> GO TO 5

No

>>

GO TO

AT-328, "11. A/T Does Not Shift: D

3

D

4

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

Specified speed when shifting from D

1

to D

2

:

Refer to

AT-519, "Shift Schedule"

.

SAT954I

Specified speed when shifting from D

2

to D

3

:

Refer to

AT-519, "Shift Schedule"

.

SAT955I

Specified speed when shifting from D

3

to D

4

:

Refer to

AT-519, "Shift Schedule"

.

SAT956I

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-279

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

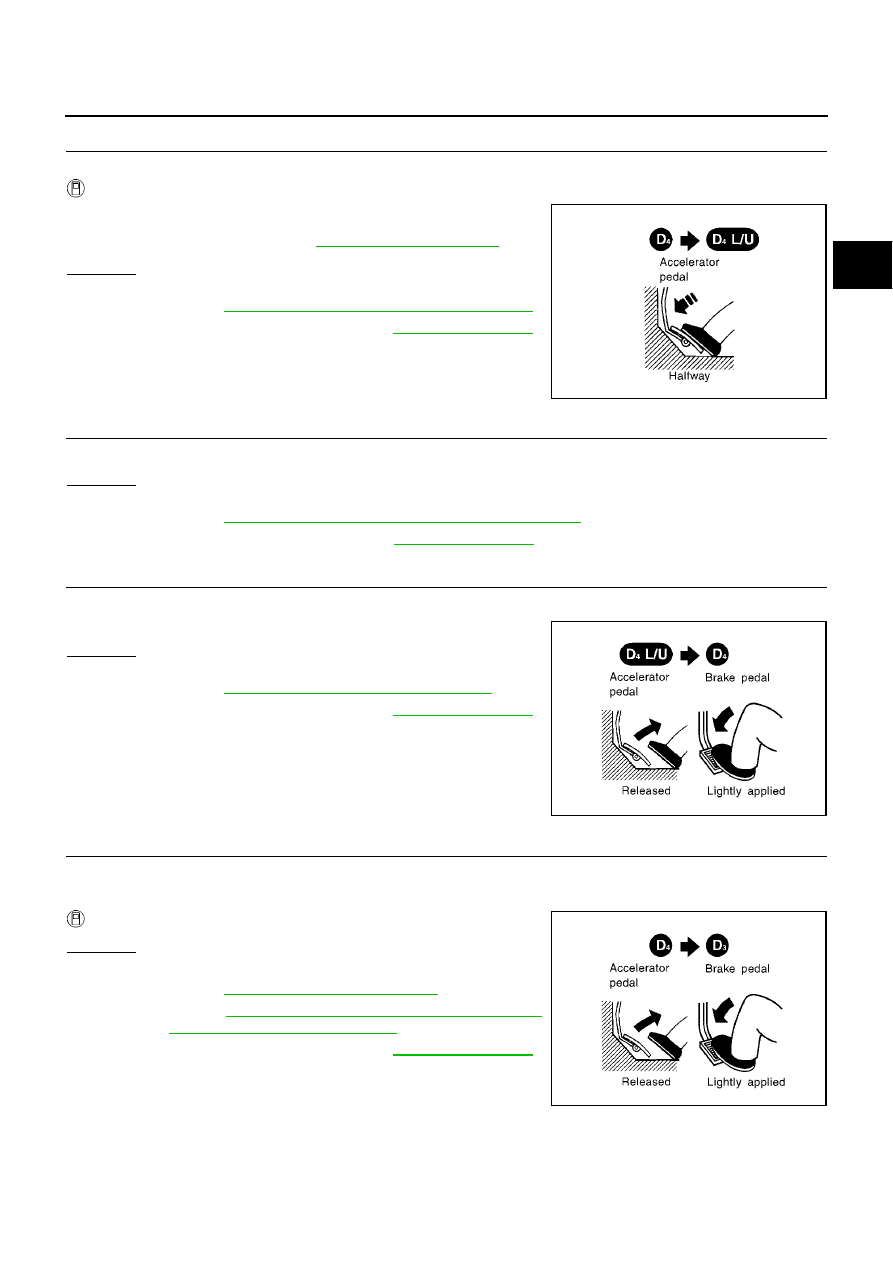

5.

CHECK LOCK-UP (D

4

TO D

4

L/U)

Does A/T perform lock-up at the specified speed?

Read vehicle speed, throttle position when lock-up duty becomes 94%.

Yes or No

Yes

>> GO TO 6

No

>>

GO TO

AT-330, "12. A/T Does Not Perform Lock-up"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

6.

CHECK HOLD LOCK-UP

Does A/T hold lock-up condition for more than 30 seconds?

Yes or No

Yes

>> GO TO 7

No

>>

GO TO

AT-330, "13. A/T Does Not Hold Lock-up Condition"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

7.

CHECK SHIFT DOWN (D

4

L/U TO D

4

)

1.

Release accelerator pedal.

2.

Is lock-up released when accelerator pedal is released?

Yes or No

Yes

>> GO TO 8

No

>>

GO TO

AT-332, "14. Lock-up Is Not Released"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

8.

CHECK SHIFT DOWN (D

4

TO D

3

)

1.

Decelerate vehicle by applying foot brake lightly.

2.

Does engine speed return to idle smoothly when A/T is shifted from D

4

to D

3

?

Read gear position and engine speed.

Yes or No

Yes

>> 1. Stop vehicle.

2. GO TO

AT-280, "Cruise Test — Part 2"

.

No

>>

GO TO

AT-332, "15. Engine Speed Does Not Return

To Idle (Light Braking D

4

D

3

)"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

Specified speed when lock-up occurs:

Refer to

AT-519, "Shift Schedule"

.

SAT957I

SAT958I

SAT959I

AT-280

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

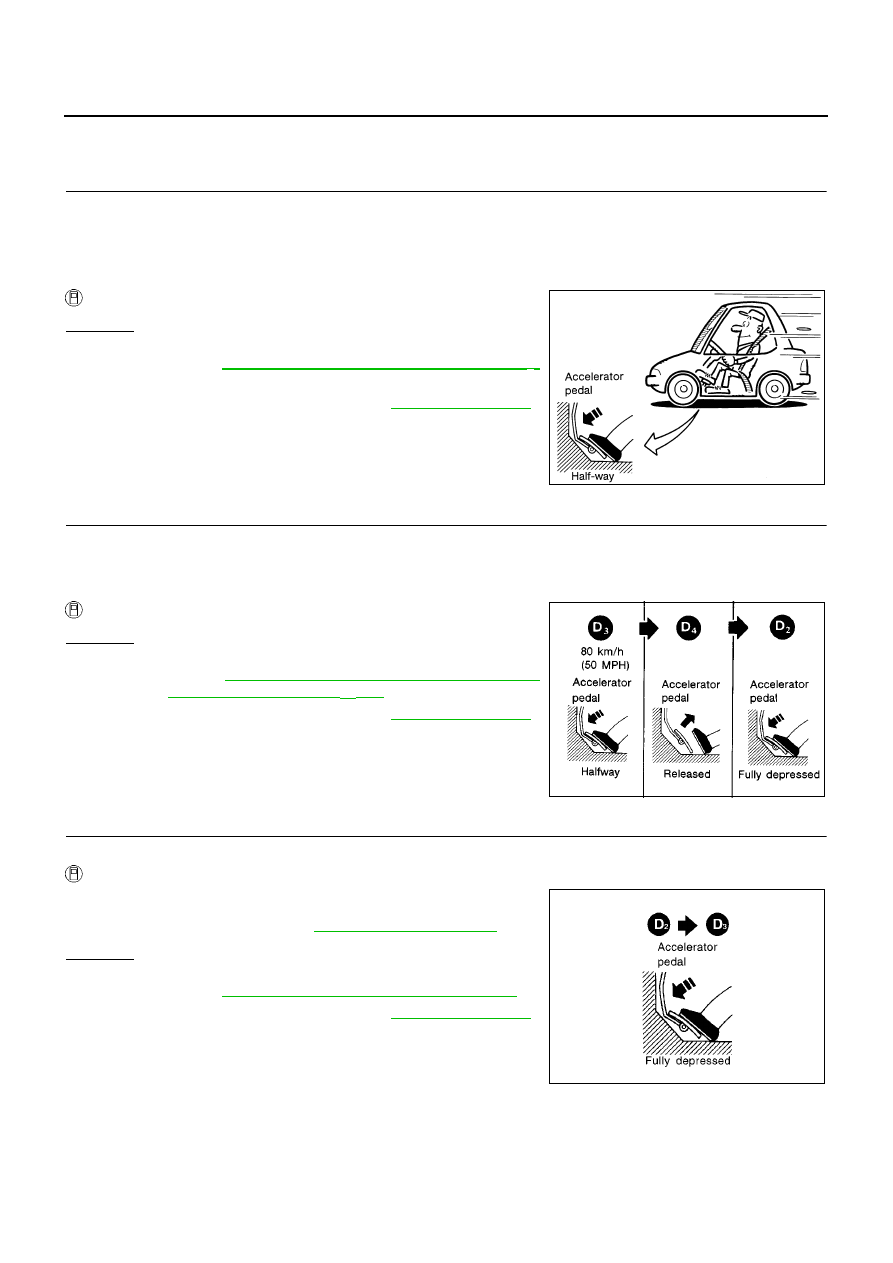

Cruise Test — Part 2

1.

CHECK STARTING GEAR (D

1

) POSITION

1.

Confirm overdrive control switch is in “ON” position.

2.

Confirm selector lever is in “D” position.

3.

Accelerate vehicle by half throttle again.

4.

Does vehicle start from D

1

?

Read gear position.

Yes or No

Yes

>> GO TO 2

No

>>

GO TO

AT-334, "16. Vehicle Does Not Start From D

1

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

2.

CHECK SHIFT UP AND SHIFT DOWN (D

3

TO D

4

TO D

2

)

1.

Accelerate vehicle to 80 km/h (50 MPH) as shown in illustration.

2.

Release accelerator pedal and then quickly depress it fully.

3.

Does A/T shift from D

4

to D

2

as soon as accelerator pedal is depressed fully?

Read gear position and throttle position.

Yes or No

Yes

>> GO TO 3

No

>>

GO TO

AT-324, "9. A/T Does Not Shift: D

1

D

2

Or

Does Not Kick down: D

4

D

2

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

3.

CHECK SHIFT UP (D

2

TO D

3

)

Does A/T shift from D

2

to D

3

at the specified speed?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> GO TO 4

No

>>

GO TO

AT-326, "10. A/T Does Not Shift: D

2

D

3

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT495G

SAT404H

Specified speed when shifting from D

2

to D

3

:

Refer to

AT-519, "Shift Schedule"

.

SAT960I

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-281

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

4.

CHECK SHIFT UP (D

3

TO D

4

) AND ENGINE BRAKE

Release accelerator pedal after shifting from D

2

to D

3

.

Does A/T shift from D

3

to D

4

and does vehicle decelerate by engine brake?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> 1. Stop vehicle.

2. GO TO

AT-282, "Cruise Test — Part 3"

.

No

>>

GO TO

AT-328, "11. A/T Does Not Shift: D

3

D

4

"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT405H

AT-282

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

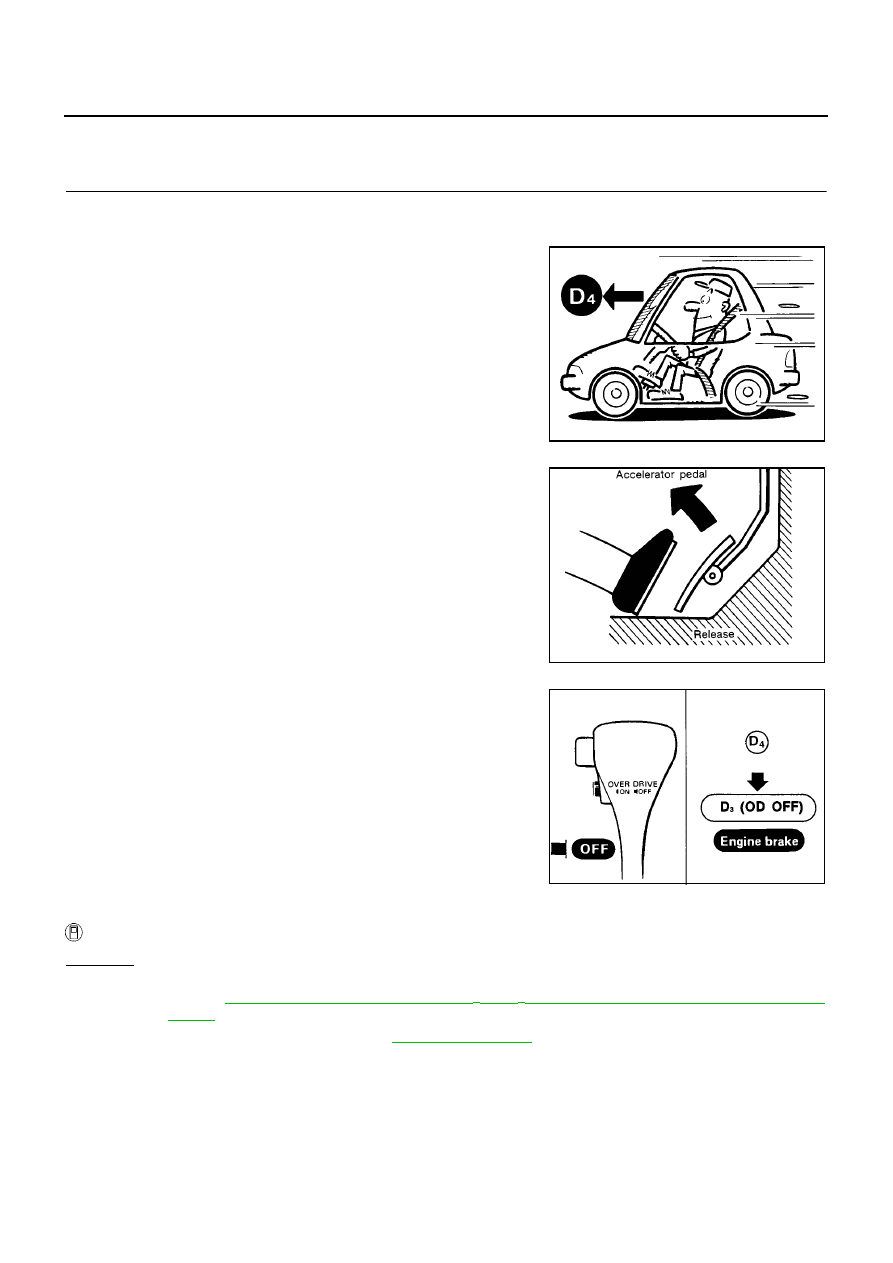

Cruise Test — Part 3

1.

CHECK SHIFT DOWN (D

4

TO D

3

)

1.

Confirm overdrive control switch is in “ON” position.

2.

Confirm selector lever is in “D” position.

3.

Accelerate vehicle using half-throttle to D

4

.

4.

Release accelerator pedal.

5.

Set overdrive control switch to “OFF” position while driving in D

4

.

6.

Does A/T shift from D

4

to D

3

(O/D OFF)?

Read gear position and vehicle speed.

Yes or No

Yes

>> GO TO 2

No

>>

GO TO

AT-334, "17. A/T Does Not Shift: D

4

D

3

, When Overdrive Control Switch “ON”

“OFF”"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT812A

SAT813A

SAT776BA

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-283

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

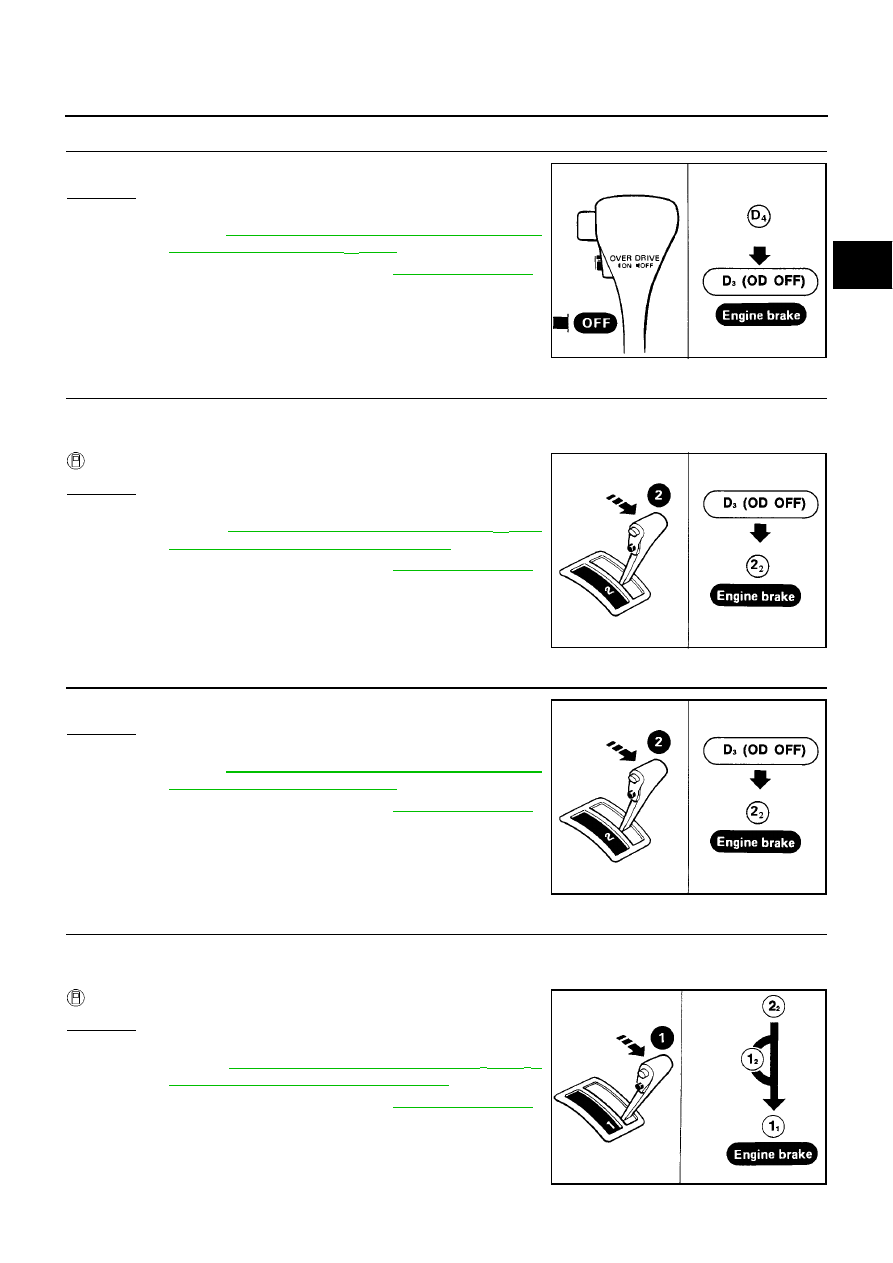

2.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> GO TO 3

No

>>

GO TO

AT-332, "15. Engine Speed Does Not Return

To Idle (Light Braking D

4

D

3

)"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

3.

CHECK SHIFT DOWN (D

3

TO D

2

)

1.

Move selector lever from “D” to “2” position while driving in D

3

(O/D OFF).

2.

Does A/T shift from D

3

(O/D OFF) to 2

2

?

Read gear position.

Yes or No

Yes

>> GO TO 4

No

>>

GO TO

AT-335, "18. A/T Does Not Shift: D

3

2

2

,

When Selector Lever “D”

“2” Position"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

4.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> GO TO 5

No

>>

GO TO

AT-332, "15. Engine Speed Does Not Return

To Idle (Light Braking D

4

D

3

)"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

5.

CHECK SHIFT DOWN

1.

Move selector lever from “2” to “1” position while driving in 2

2

.

2.

Does A/T shift from 2

2

to 1

1

position?

Read gear position.

Yes or No

Yes

>> GO TO 6

No

>>

GO TO

AT-336, "19. A/T Does Not Shift: 2

2

1

1

,

When Selector Lever “2”

“1” Position"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT776BA

SAT791GA

SAT791GA

SAT778B

AT-284

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

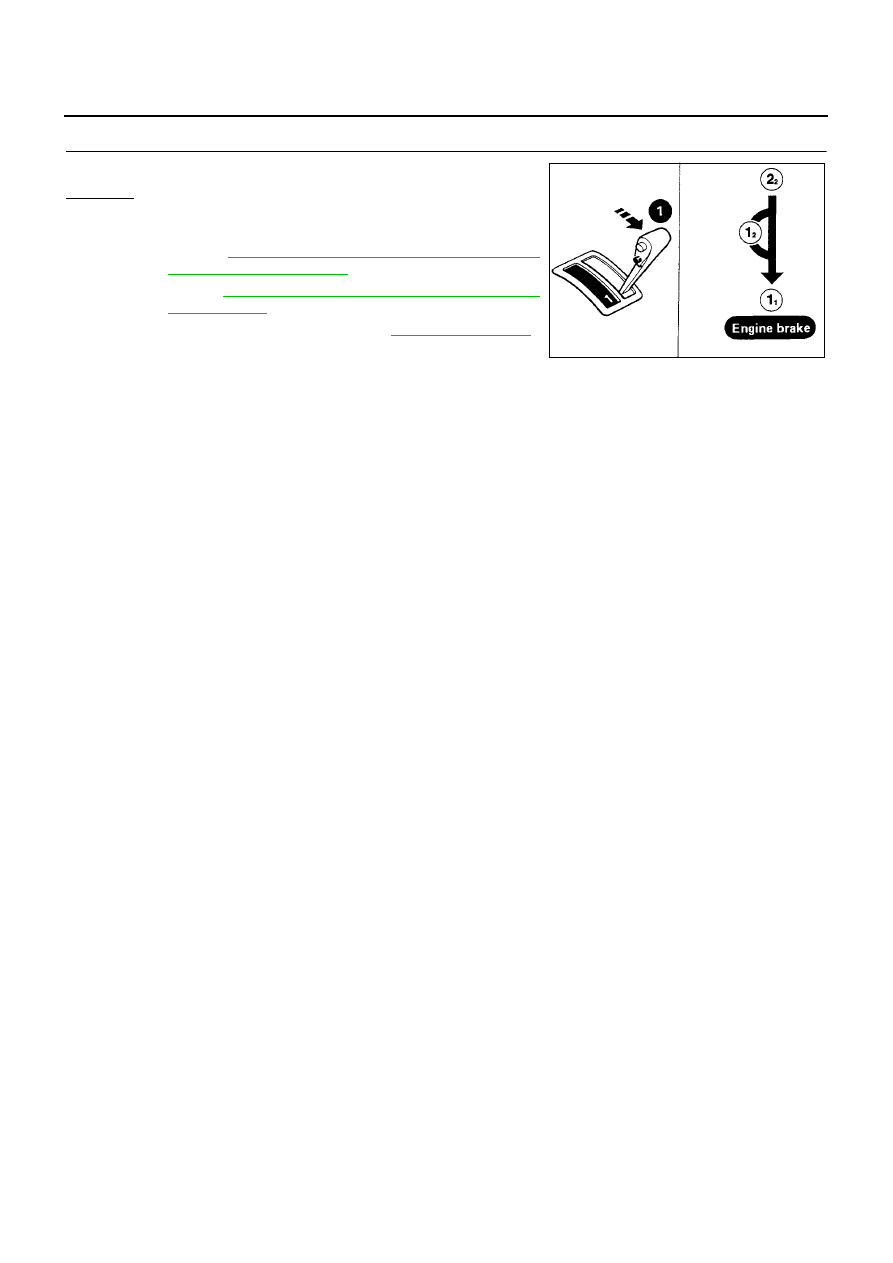

6.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> 1. Stop vehicle.

2. Perform self-diagnosis.

Refer to

AT-252, "SELF-DIAGNOSTIC PROCEDURE

(WITHOUT CONSULT-II)"

,

No

>>

GO TO

AT-337, "20. Vehicle Does Not Decelerate By

Engine Brake"

.

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT778B

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-285

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

PFP:00000

Symptom Chart

ECS009A2

Numbers are arranged in order of inspection.
Perform inspections starting with number one and work up.

Symptom

Condition

Diagnostic Item

Reference Page

Engine cannot start in “P” and “N”
positions.

AT-313, "2. Engine Cannot Be Started
In “P” and “N” Position"

ON vehicle

1. Ignition switch and starter

EL-11, “Power Supply
Routing”, SC-13, “Start-
ing System”.

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

Engine starts in position other than
“N” and “P” positions.

AT-313, "2. Engine Cannot Be Started
In “P” and “N” Position"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

2. PNP switch adjustment

AT-412, "Park/Neutral
Position (PNP) Switch
Adjustment"

Transaxle noise in “P” and “N” posi-
tions.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-347, "VEHICLE
SPEED SENSOR - A/T
(REVOLUTION SEN-
SOR)"
AT-352, "DTC VEHICLE
SPEED SENSOR MTR"

5. Engine speed signal

AT-387, "ENGINE SPEED
SIGNAL"

OFF vehicle

6. Oil pump

AT-439, "Oil Pump"

7. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Vehicle moves when changing into “P”
position, or parking gear does not dis-
engage when shifted out of “P” posi-
tion.

AT-313, "3. In “P” Position, Vehicle
Moves Forward Or Backward When
Pushed"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Parking components

AT-482, "Output Shaft,
Idler Gear, Reduction Pin-
ion Gear and Bearing
Retainer"

Vehicle runs in “N” position.

AT-315, "4. In “N” Position, Vehicle
Moves"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Forward clutch

AT-468, "Forward and
Overrun Clutches"

3. Reverse clutch

AT-459, "Reverse Clutch"

4. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

AT-286

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Vehicle will not run in “R” position (but
runs in “D”, “2” and “1” positions).
Clutch slips.
Very poor acceleration.

AT-317, "6. Vehicle Does Not Creep
Backward In “R” Position"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. Reverse clutch

AT-459, "Reverse Clutch"

6. High clutch

AT-463, "High Clutch"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Vehicle braked when shifting into “R”
position.

ON vehicle

1. Fluid level

AT-263, "A/T Fluid Check"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-287

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Sharp shock in shifting from “N” to “D”
position.

ON vehicle

1. Engine idling rpm

EC-936, "Idle Speed and
Ignition Timing"

2. Throttle position sensor Accelerator
pedal position (APP) sensor Adjustment

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

3. Line pressure test

AT-267, "Line Pressure
Test"

4. A/T fluid temp sen circ and TCM pow
sour

AT-381, "BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIR-
CUIT AND TCM POWER
SOURCE)"

5. Engine speed signal

AT-387, "ENGINE SPEED
SIGNAL"

6. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

7. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

8. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

9. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Vehicle will not run in “D” and “2” posi-
tions (but runs in “1” and “R” posi-
tions).

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Vehicle will not run in “D”, “1”, “2” posi-
tions (but runs in “R” position). Clutch
slips. Very poor acceleration.

AT-320, "7. Vehicle Does Not Creep
Forward In “D”, “2” Or “1” Position"

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Reverse clutch

AT-459, "Reverse Clutch"

7. High clutch

AT-463, "High Clutch"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Forward one-way clutch

AT-417, "OVERHAUL"

10. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

AT-288

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Clutches or brakes slip somewhat in
starting.

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Throttle position sensor (Accelerator
pedal position (APP) sensor)

AT-356, "ACCELE
RATOR PEDAL POSI-
TION (APP) SENSOR"

4. Line pressure test

AT-267, "Line Pressure
Test"

5. Line pressure solenoid valve

AT-392, "LINE PRES-
SURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Reverse clutch

AT-459, "Reverse Clutch"

10. Low & reverse brake

AT-474, "Low & Reverse
Brake"

11. Oil pump

AT-439, "Oil Pump"

12. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Excessive creep.

ON vehicle

1. Engine idling rpm

EC-936, "Idle Speed and
Ignition Timing"

No creep at all.

AT-317, "6. Vehicle Does Not Creep
Backward In “R” Position"

and

AT-

320, "7. Vehicle Does Not Creep For-
ward In “D”, “2” Or “1” Position"

ON vehicle

1. Fluid level

AT-263, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-267, "Line Pressure
Test"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Forward clutch

AT-468, "Forward and
Overrun Clutches"

5. Oil pump

AT-439, "Oil Pump"

6. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page















Content      ..     16      17      18      19     ..
