TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-97

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Failure to change gear from “D

2

” to

“D

1

” or from “D

3

” to “D

1

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-

421, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"

7. High clutch

AT-463, "High Clutch"

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Gear change shock felt during
deceleration by releasing accelera-
tor pedal.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Too high a change point from “D

4

”

to “D

3

”, from “D

3

” to “D

2

”, from “D

2

” to “D

1

”.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-98

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Kickdown does not operate when
depressing accelerator pedal in “D

4

” within kick down vehicle speed.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

Kickdown operates or engine over-
runs when depressing accelerator
pedal in “D

4

” beyond kick down

vehicle speed limit.

ON vehicle

1. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

Races extremely fast or slips in
changing from “D

4

” to “D

3

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-99

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Races extremely fast or slips in
changing from “D

4

” to “D

2

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

5. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Races extremely fast or slips in
changing from “D

3

” to “D

2

” when

depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

6. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

OFF vehicle

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. High clutch

AT-463, "High Clutch"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-100

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Races extremely fast or slips in
changing from “D

4

” or “D

3

” to “D

1

”

when depressing accelerator pedal.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Forward clutch

AT-468, "Forward and
Overrun Clutches"

7. Forward one-way clutch

AT-417, "OVERHAUL"

8. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-

421, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"

Vehicle will not run in any position.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

OFF vehicle

5. Oil pump

AT-439, "Oil Pump"

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Low & reverse brake

AT-474, "Low & Reverse
Brake"

9. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

10. Parking components

AT-417, "Output Shaft, Idler
Gear, Reduction Pinion
Gear and Bearing
Retainer"

Transmission noise in “D”, “2”, “1”
and “R” positions.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-101

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Failure to change from “D

3

” to “2

2

”

when changing lever into “2” posi-
tion.

AT-237, "18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2” Position"

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

4. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

5. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Control cable adjustment

AT-412, "Control Cable
Adjustment"

Failure to change from “D

3

” to “2

2

”

when changing lever into “2” posi-
tion.

AT-237, "18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2” Position"

OFF vehicle

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

9. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Gear change from “2

2

” to “2

3

” in “2”

position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-102

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Engine brake does not operate in
“1” position.

AT-236, "16. Vehicle Does Not Start
From D

1

"

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

5. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

OFF vehicle

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Gear change from “1

1

” to “1

2

” in “1”

position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

Does not change from “1

2

” to “1

1

”

in “1” position.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

OFF vehicle

6. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-103

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Large shock changing from “1

2

” to

“1

1

” in “1” position.

ON vehicle

1. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

2. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Transmission overheats.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Engine idling rpm

EC-48, "Idle Speed and
Ignition Timing Check"

(With EURO-OBD),

EC-

575, "Idle Speed and Igni-
tion Timing Check"

(With-

out EURO-OBD)

3. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

4. Line pressure test

AT-67, "Line Pressure Test"

5. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Oil pump

AT-439, "Oil Pump"

8. Reverse clutch

AT-459, "Reverse Clutch"

9. High clutch

AT-463, "High Clutch"

10. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

11. Forward clutch

AT-468, "Forward and
Overrun Clutches"

12. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

13. Low & reverse brake

AT-474, "Low & Reverse
Brake"

14. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

ATF shoots out during operation.
White smoke emitted from exhaust
pipe during operation.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Reverse clutch

AT-459, "Reverse Clutch"

3. High clutch

AT-463, "High Clutch"

4. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

5. Forward clutch

AT-468, "Forward and
Overrun Clutches"

6. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-104

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Offensive smell at fluid charging
pipe.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

3. Oil pump

AT-439, "Oil Pump"

4. Reverse clutch

AT-459, "Reverse Clutch"

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Torque converter is not locked up.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

4. Engine speed signal

AT-131, "DTC P0725
ENGINE SPEED SIGNAL"

5. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

6. Line pressure test

AT-67, "Line Pressure Test"

7. Torque converter clutch solenoid valve

AT-161, "DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VALVE"

8. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

9. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-105

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Torque converter clutch piston slip.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Torque converter clutch solenoid valve

AT-161, "DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VALVE"

5. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Lock-up point is extremely high or
low.

AT-232, "12. A/T Does Not Perform
Lock-up"

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Torque converter clutch solenoid valve

AT-161, "DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-106

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

A/T does not shift to “D

4

” when driv-

ing with overdrive control switch
“ON”.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

3. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

4. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

5. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

8. Line pressure test

AT-67, "Line Pressure Test"

OFF vehicle

9. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

10. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Engine is stopped at “R”, “D”, “2”
and “1” positions.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Torque converter clutch solenoid valve

AT-161, "DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VALVE"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-107

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Remarks: Specification data are reference values.

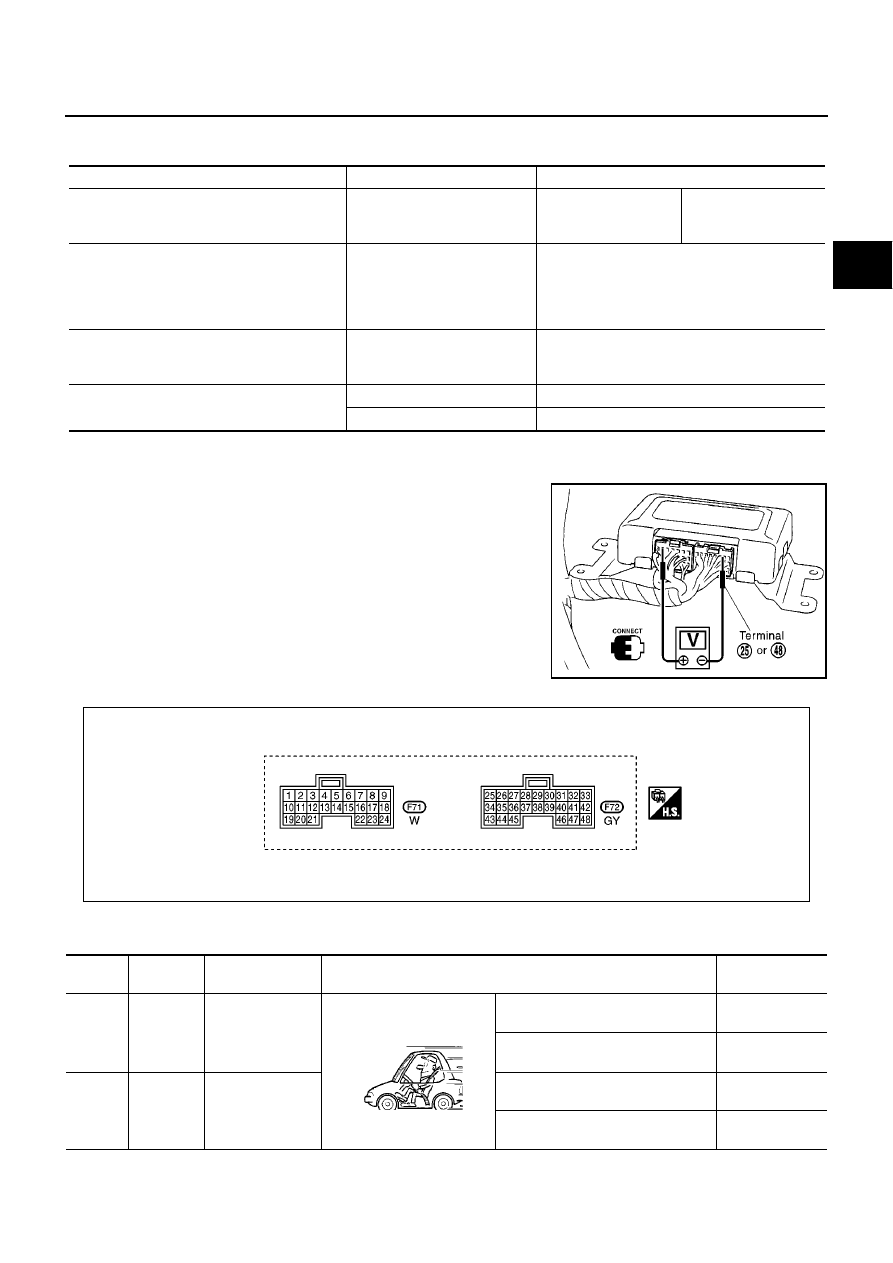

TCM Terminals and Reference Value

ECS00978

PREPARATION

●

Measure voltage between each terminal and terminal 25 or 48
by following “TCM INSPECTION TABLE”.

TCM HARNESS CONNECTOR TERMINAL LAYOUT

TCM INSPECTION TABLE

(Data are reference values.)

Monitor item

Condition

Specification (Approximately)

A/T fluid temperature sensor

Cold [20

°

C (68

°

F)]

↓

Hot [80

°

C (176

°

F)]

1.5V

↓

0.5V

2.5k

Ω

↓

0.3k

Ω

Line pressure solenoid valve duty

Small throttle opening

(Low line pressure)

↓

Large throttle opening

(High line pressure)

Approximately 24%

↓

Approximately 95%

Torque converter clutch solenoid valve duty

Lock-up “OFF”

↓

Lock-up “ON”

Approximately 4%

↓

Approximately 94%

Throttle position sensor (Accelerator pedal
position (APP) sensor)

Fully-closed throttle

Approximately 0.5V

Fully-open throttle

Approximately 4V

SAT216J

MCIA0067E

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard(Approx.)

1

R/W

Line pressure
solenoid valve

When releasing accelerator pedal
after warming up engine.

1.5 - 3.0V

When depressing accelerator pedal
fully after warming up engine.

0V

2

P/B

Line pressure
solenoid valve
(with dropping
resistor)

When releasing accelerator pedal
after warming up engine.

4 - 14V

When depressing accelerator pedal
fully after warming up engine.

0V

AT-108

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

3

GY/R

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up.

0V

5*

2

L

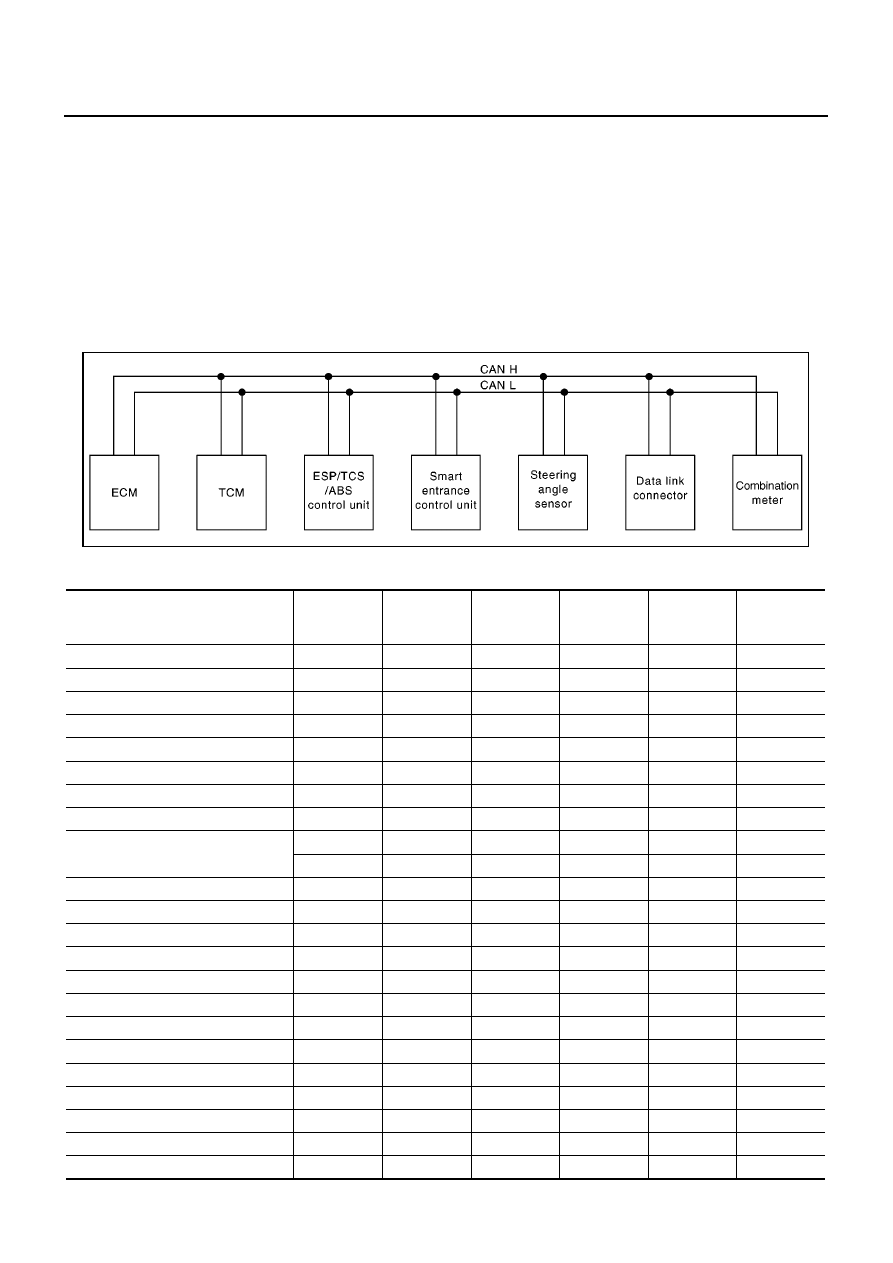

CAN (H)

—

—

—

6*

2

R

CAN (L)

—

—

—

10

BR/R

Power source

or

When turning ignition switch to “ON”.

Battery voltage

When turning ignition switch to
“OFF”.

0V

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does not
operate.
(When driving in “D

2

” or “D

3

”.)

0V

12

L/Y

Shift solenoid
valve B

When shift solenoid valve B oper-
ates.
(When driving in “D

1

” or “D

2

”.)

Battery voltage

When shift solenoid valve B does not
operate.
(When driving in “D

3

” or “D

4

”.)

0V

19

BR/R

Power source

or

Same as No. 10

20

L/B

Overrun clutch
solenoid valve

When overrun clutch solenoid valve
operates.

Battery voltage

When overrun clutch solenoid valve
does not operate.

0V

25

B

Ground

—

—

0V

26

BR/Y

PNP switch “1”
position

and

When setting selector lever to “1”
position.

Battery voltage

When setting selector lever to other
positions.

0V

27

L

PNP switch “2”
position

When setting selector lever to “2”
position.

Battery voltage

When setting selector lever to other
positions.

0V

28

R/B

Power source
(Memory back-up)

or

When turning ignition switch to
“OFF”.

Battery voltage

When turning ignition switch to “ON”.

Battery voltage

29

W

Revolution sensor

When moving at 20 km/h (12 MPH),
use the CONSULT-II pulse frequency

measuring function.*

1

CAUTION:
Connect the diagnosis data link
cable to the vehicle diagnosis
connector.

150 Hz

When vehicle parks.

Under 1.3V or
over 4.5V

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard(Approx.)

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-109

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

*1: A circuit tester cannot be used to test this item.
*2: These terminals are connected to the ECM.
*3: These terminals are connected to the data link connector.

30 *

3

G/B

CONSULT- II (RX)

—

—

31 *

3

GY/L

CONSULT- II (TX)

—

—

32*

2

R

Throttle position
sensor
(Power source)

or

When turning ignition switch to “ON”.

4.5 - 5.5V

When turning ignition switch to
“OFF”.

0V

34

W/G

PNP switch “D”
position

and

When setting selector lever to “D”
position.

Battery voltage

When setting selector lever to other
positions.

0V

35

G/W

PNP switch “R”
position

When setting selector lever to “R”
position.

Battery voltage

When setting selector lever to other
positions.

0V

36

G

PNP switch “N” or
“P” position

When setting selector lever to “N” or
“P” position.

Battery voltage

When setting selector lever to other
positions.

0V

39*

2

L/OR

Engine speed sig-
nal

and

EC-102, "ECM INSPECTION TABLE"

.

40

L/B

Vehicle speed
sensor

When moving vehicle at 2 to 3 km/h
(1 to 2 MPH) for 1 m (3 ft) or more.

Voltage varies
between 0V and
more than 4.5V

41*

2

GY

Throttle position
sensor

When depressing accelerator pedal
slowly after warming up engine.
(Voltage rises gradually in response
to throttle position.)

Fully-closed
throttle: 0.5V
Fully-open throt-
tle: 4V

42

B

Sensor ground

—

—

—

47

BR

A/T fluid tempera-
ture sensor

When ATF temperature is 20

°

C

(68

°

F).

1.5V

When ATF temperature is 80

°

C

(176

°

F).

0.5V

48

B

Ground

—

—

0V

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard(Approx.)

AT-110

[EURO-OBD]

CAN COMMUNICATION

CAN COMMUNICATION

PFP:23710

System Description

ECS00979

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN Communication Unit

ECS0097A

CAN COMMUNICATION UNIT FOR MODELS WITH ESP
System diagram

Input/output signal chart

T: Transmit R: Receive

YEL465E

Signals

ECM

TCM

ESP/TCS/

ABS control

unit

Smart

entrance

control unit

Steering

angle sensor

Combination

meter

Engine speed signal

T

R

R

Brake switch signal

R

T

Rear window defogger signal

R

T

Heater fan switch signal

R

T

Air conditioner switch signal

R

T

MI signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

T

Seat belt reminder signal

R

T

Headlamp switch signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

A/C compressor feedback signal

T

R

Accelerator pedal position signal

T

R

Output shaft revolution signal

R

T

OD OFF switch signal

R

T

OD OFF indicator signal

T

R

A/T self-diagnosis signal

R

T

P range signal

T

R

CAN COMMUNICATION

AT-111

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

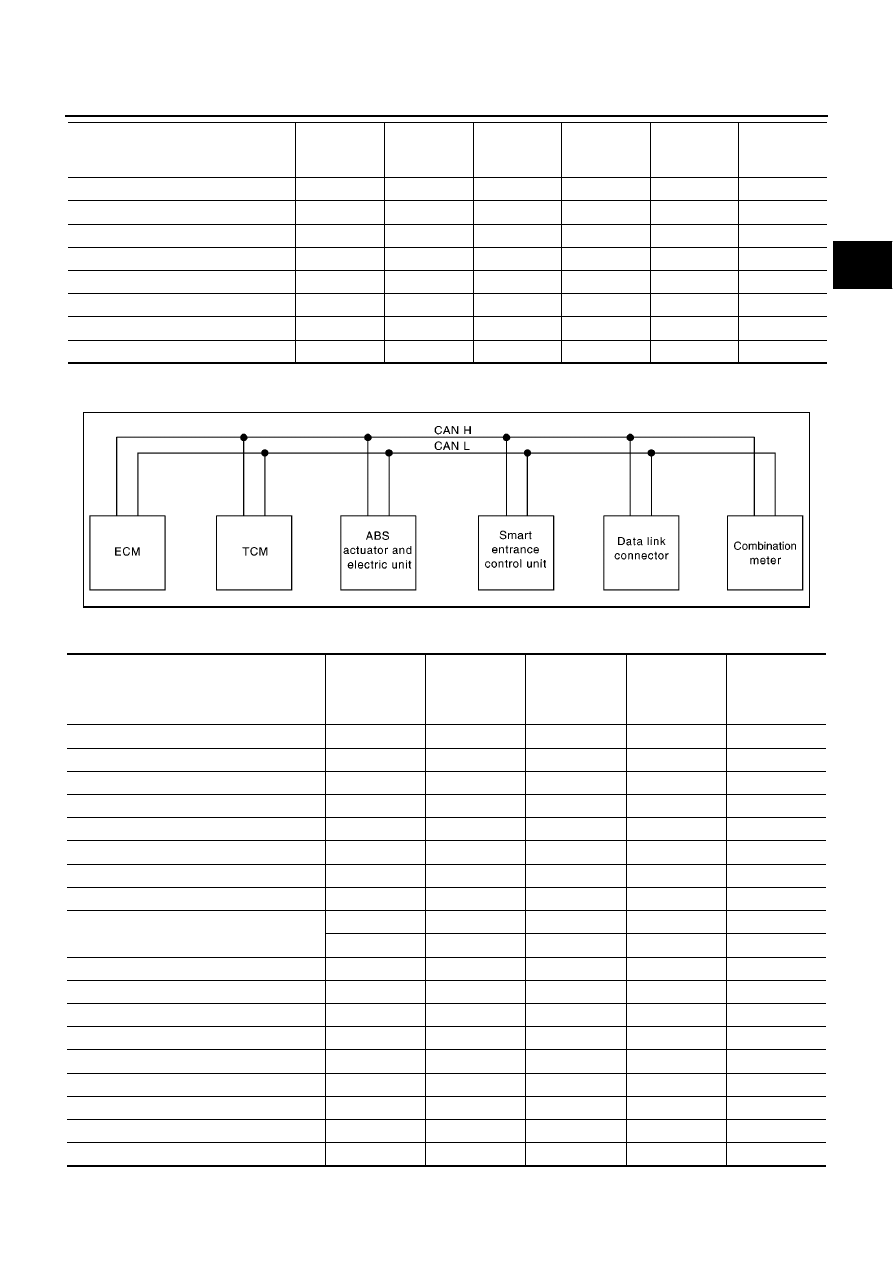

CAN COMMUNICATION UNIT FOR MODELS WITHOUT ESP
System diagram

Input/output signal chart

T: Transmit R: Receive

Steering angle sensor signal

R

T

A/T position indicator signal

R

T

R

R

ABS warning lamp signal

T

R

Slip indicator lamp signal

T

R

VDC Off indicator lamp signal

T

R

Brake warning lamp signal

T

R

N range switch signal

R

T

P range switch signal

R

T

Signals

ECM

TCM

ESP/TCS/

ABS control

unit

Smart

entrance

control unit

Steering

angle sensor

Combination

meter

YEL468E

Signals

ECM

TCM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Combination

meter

Engine speed signal

T

R

Brake switch signal

R

T

Rear window defogger signal

R

T

Heater fan switch signal

R

T

Air conditioner switch signal

R

T

MI signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

T

Seat belt reminder signal

R

T

Headlamp switch signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

A/C compressor feedback signal

T

R

Accelerator pedal position signal

T

R

Output shaft revolution signal

R

T

AT-112

[EURO-OBD]

CAN COMMUNICATION

ABS operation signal

T

R

OD OFF switch signal

R

T

OD OFF indicator signal

T

R

A/T self-diagnosis signal

R

T

ABS warning lamp signal

T

R

N range switch signal

R

T

P range switch signal

R

T

Signals

ECM

TCM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Combination

meter
