TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-81

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

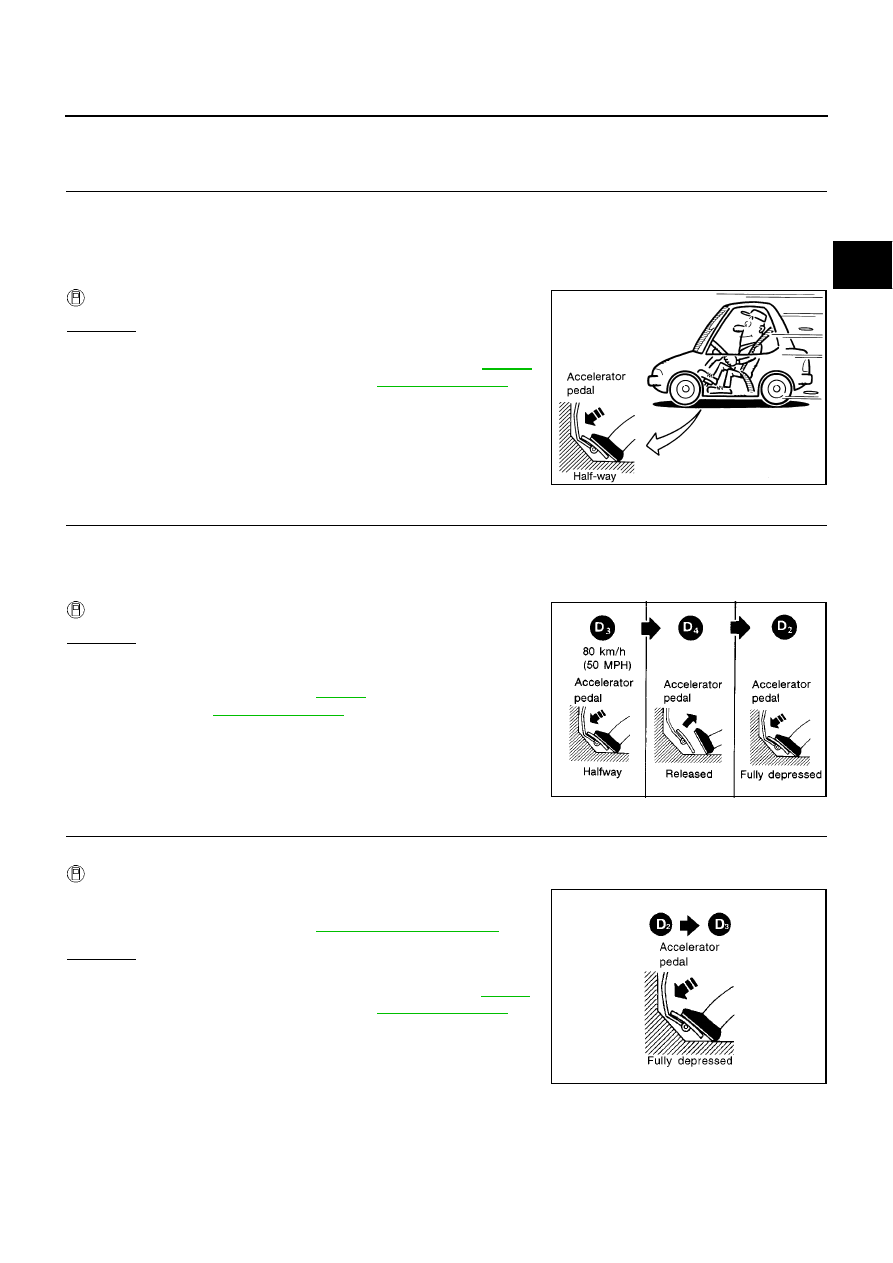

Cruise Test — Part 2

1.

CHECK STARTING GEAR (D

1

) POSITION

1.

Confirm overdrive control switch is in “ON” position.

2.

Confirm selector lever is in “D” position.

3.

Accelerate vehicle by half throttle again.

4.

Does vehicle start from D

1

?

Read gear position.

Yes or No

Yes

>> GO TO 2

No

>> Go To “16. Vehicle Does Not Start From D

1

”,

AT-236

.

Continue ROAD TEST. Refer to

AT-68, "Road Test"

.

2.

CHECK SHIFT UP AND SHIFT DOWN (D

3

TO D

4

TO D

2

)

1.

Accelerate vehicle to 80 km/h (50 MPH) as shown in illustration.

2.

Release accelerator pedal and then quickly depress it fully.

3.

Does A/T shift from D

4

to D

2

as soon as accelerator pedal is depressed fully?

Read gear position and throttle position.

Yes or No

Yes

>> GO TO 3

No

>> Go To “9. A/T Does Not Shift: D

1

→

D

2

Or Does Not

Kickdown: D

4

→

D

2

”,

AT-225

. Continue ROAD TEST.

Refer to

AT-68, "Road Test"

.

3.

CHECK SHIFT UP (D

2

TO D

3

)

Does A/T shift from D

2

to D

3

at the specified speed?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> GO TO 4

No

>> Go To “10. A/T Does Not Shift: D

2

→

D

3

”,

AT-227

.

Continue ROAD TEST. Refer to

AT-68, "Road Test"

.

SAT495G

SAT404H

Specified speed when shifting from D

2

to D

3

:

Refer to

AT-519, "Shift Schedule"

.

SAT960I

AT-82

[EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

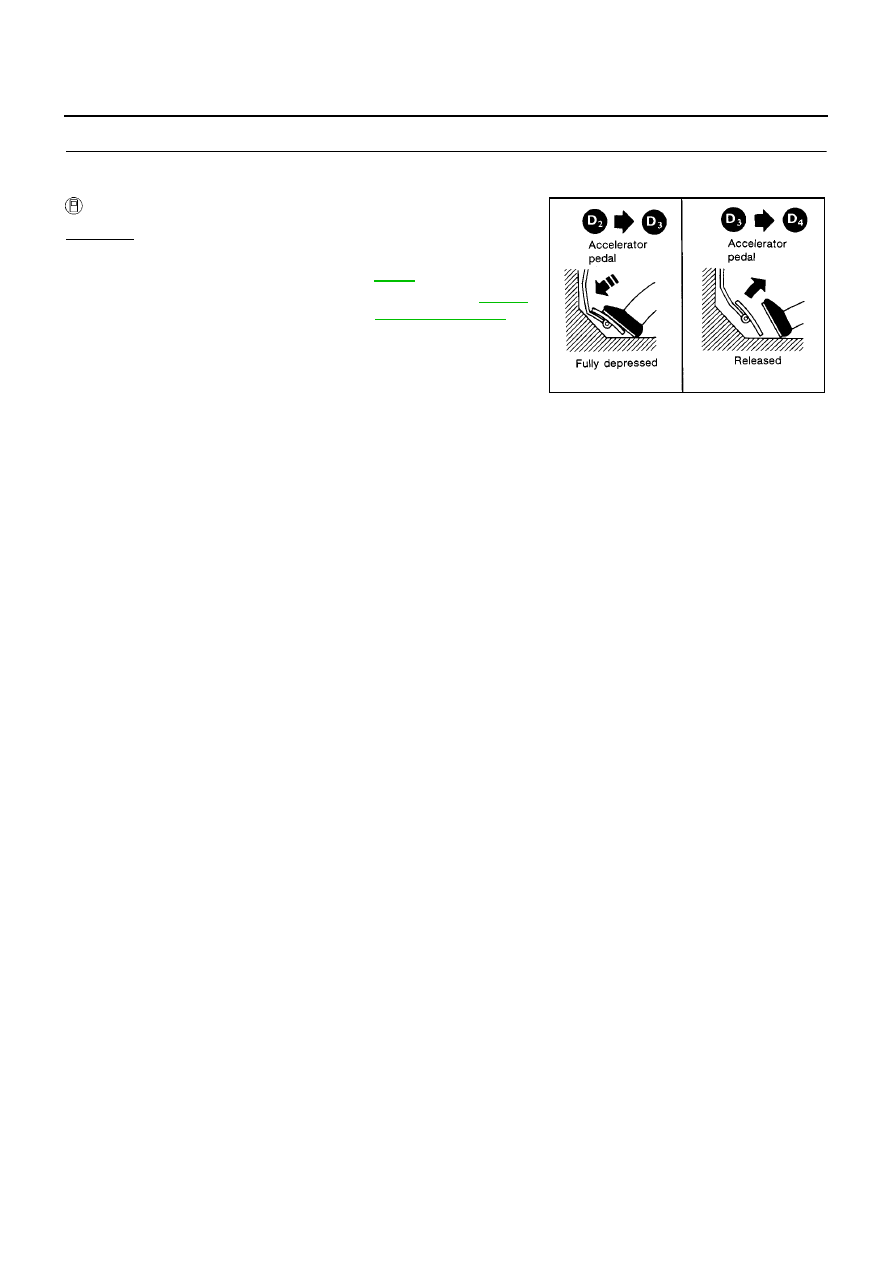

4.

CHECK SHIFT UP (D

3

TO D

4

) AND ENGINE BRAKE

Release accelerator pedal after shifting from D

2

to D

3

.

Does A/T shift from D

3

to D

4

and does vehicle decelerate by engine brake?

Read gear position, throttle position and vehicle speed.

Yes or No

Yes

>> 1. Stop vehicle.

2. Go To “Cruise test — Part 3”,

AT-83

.

No

>> Go To “11. A/T Does Not Shift: D

3

→

D

4

”,

AT-229

.

Continue ROAD TEST. Refer to

AT-68, "Road Test"

.

SAT405H

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-83

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

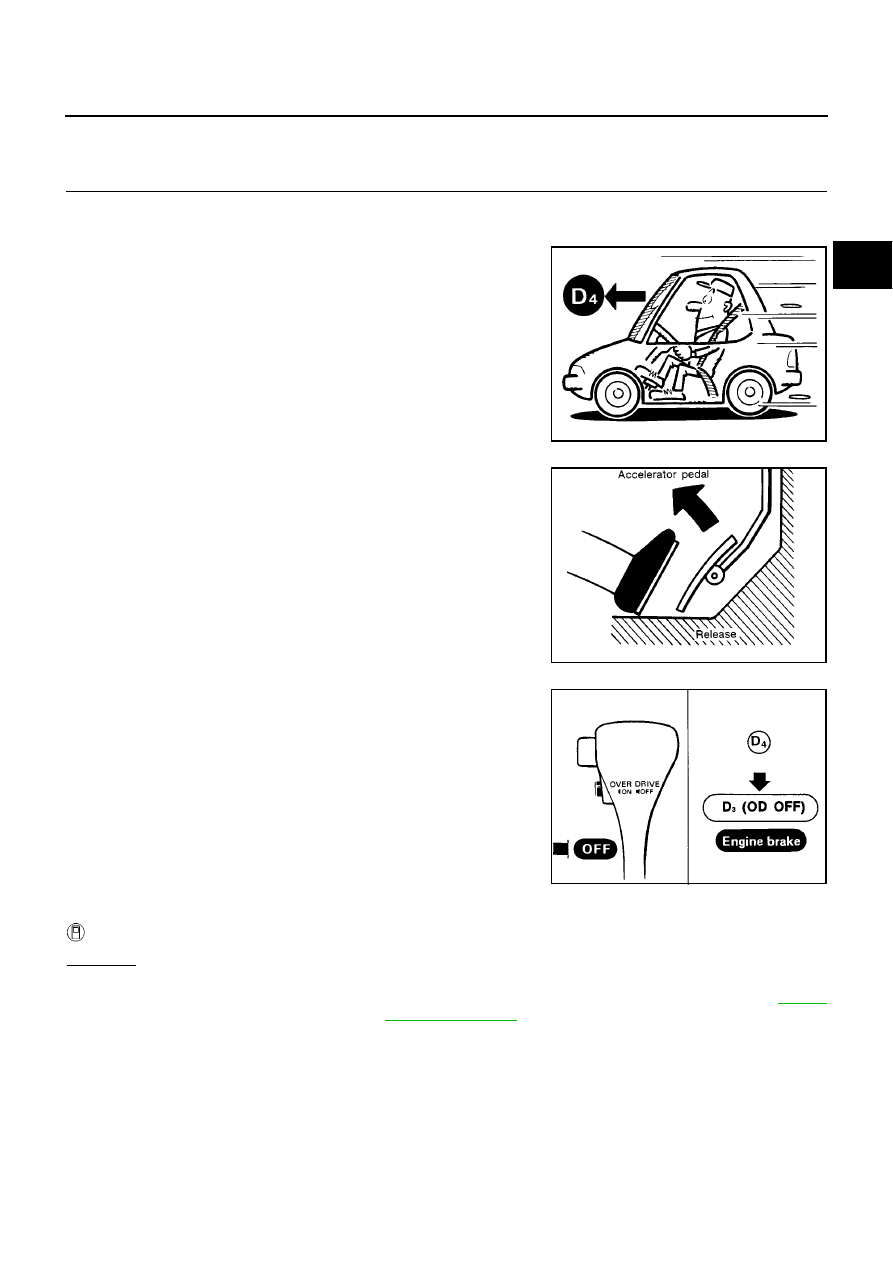

Cruise Test — Part 3

1.

CHECK SHIFT DOWN (D

4

TO D

3

)

1.

Confirm overdrive control switch is in “ON” position.

2.

Confirm selector lever is in “D” position.

3.

Accelerate vehicle using half-throttle to D

4

.

4.

Release accelerator pedal.

5.

Set overdrive control switch to “OFF” position while driving in D

4

.

6.

Does A/T shift from D

4

to D

3

(O/D OFF)?

Read gear position and vehicle speed.

Yes or No

Yes

>> GO TO 2

No

>> Go To “17. A/T Does Not Shift: D

4

→

D

3

, When Overdrive Control Switch “ON”

→

“OFF”,

AT-237

. Continue ROAD TEST. Refer to

AT-68, "Road Test"

.

SAT812A

SAT813A

SAT776BA

AT-84

[EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

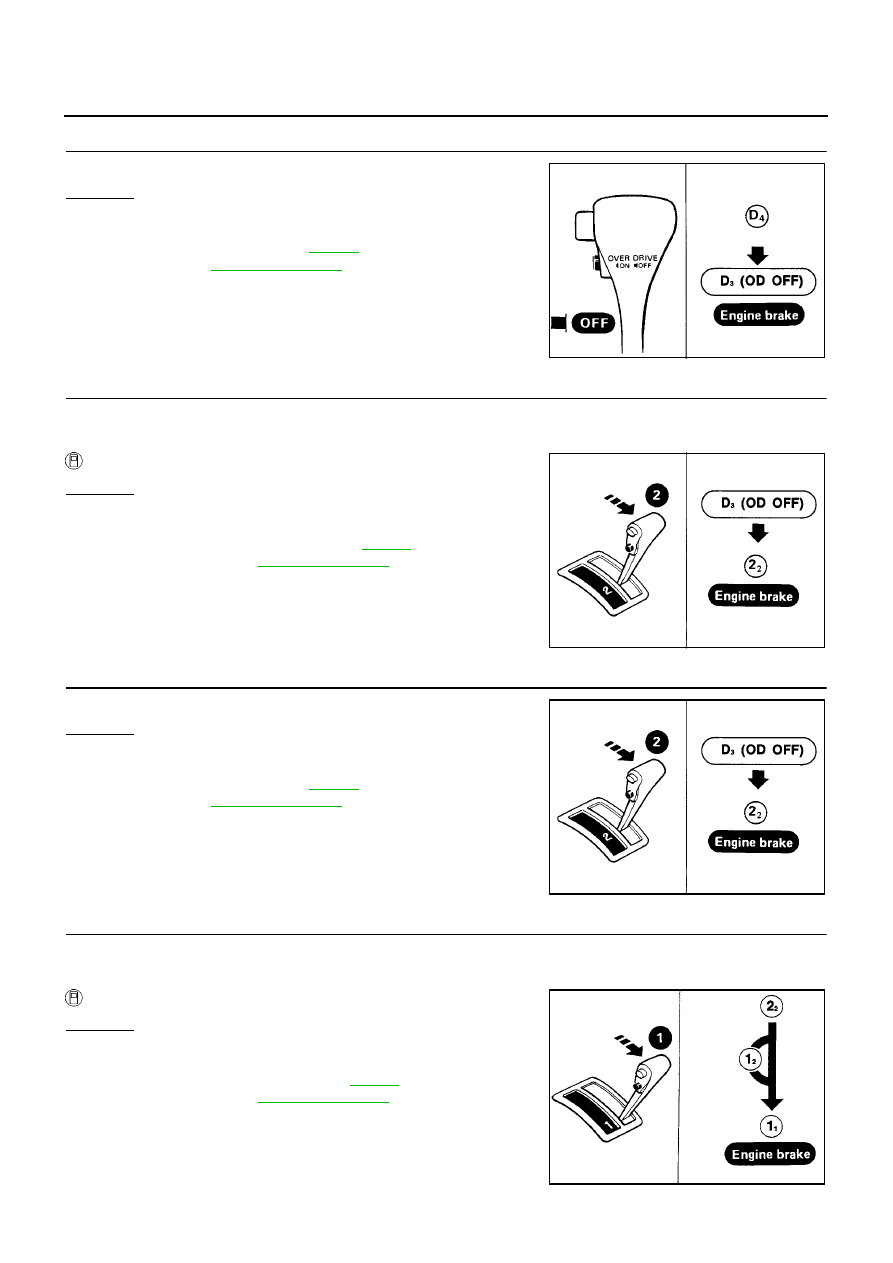

2.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> GO TO 3

No

>> Go To “15. Engine Speed Does Not Return To Idle (Light

Braking D

4

→

D

3

)”,

AT-235

. Continue ROAD TEST.

Refer to

AT-68, "Road Test"

.

3.

CHECK SHIFT DOWN (D

3

TO D

2

)

1.

Move selector lever from “D” to “2” position while driving in D

3

(O/D OFF).

2.

Does A/T shift from D

3

(O/D OFF) to 2

2

?

Read gear position.

Yes or No

Yes

>> GO TO 4

No

>> Go To “18. A/T Does Not Shift: D

3

→

D

2

, When Selec-

tor Lever “D”

→

“2” Position”,

AT-237

. Continue ROAD

TEST. Refer to

AT-68, "Road Test"

.

4.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> GO TO 5

No

>> Go To “15. Engine Speed Does Not Return To Idle (Light

Braking D

4

→

D

3

)”,

AT-235

. Continue ROAD TEST.

Refer to

AT-68, "Road Test"

.

5.

CHECK SHIFT DOWN

1.

Move selector lever from “2” to “1” position while driving in 2

2

.

2.

Does A/T shift from 2

2

to 1

1

position?

Read gear position.

Yes or No

Yes

>> GO TO 6

No

>> Go To “19. A/T Does Not Shift: 2

2

→

1

1

, When Selector

lever “2”

→

“1” Position”,

AT-238

. Continue ROAD

TEST. Refer to

AT-68, "Road Test"

.

SAT776BA

SAT791GA

SAT791GA

SAT778B

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-85

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

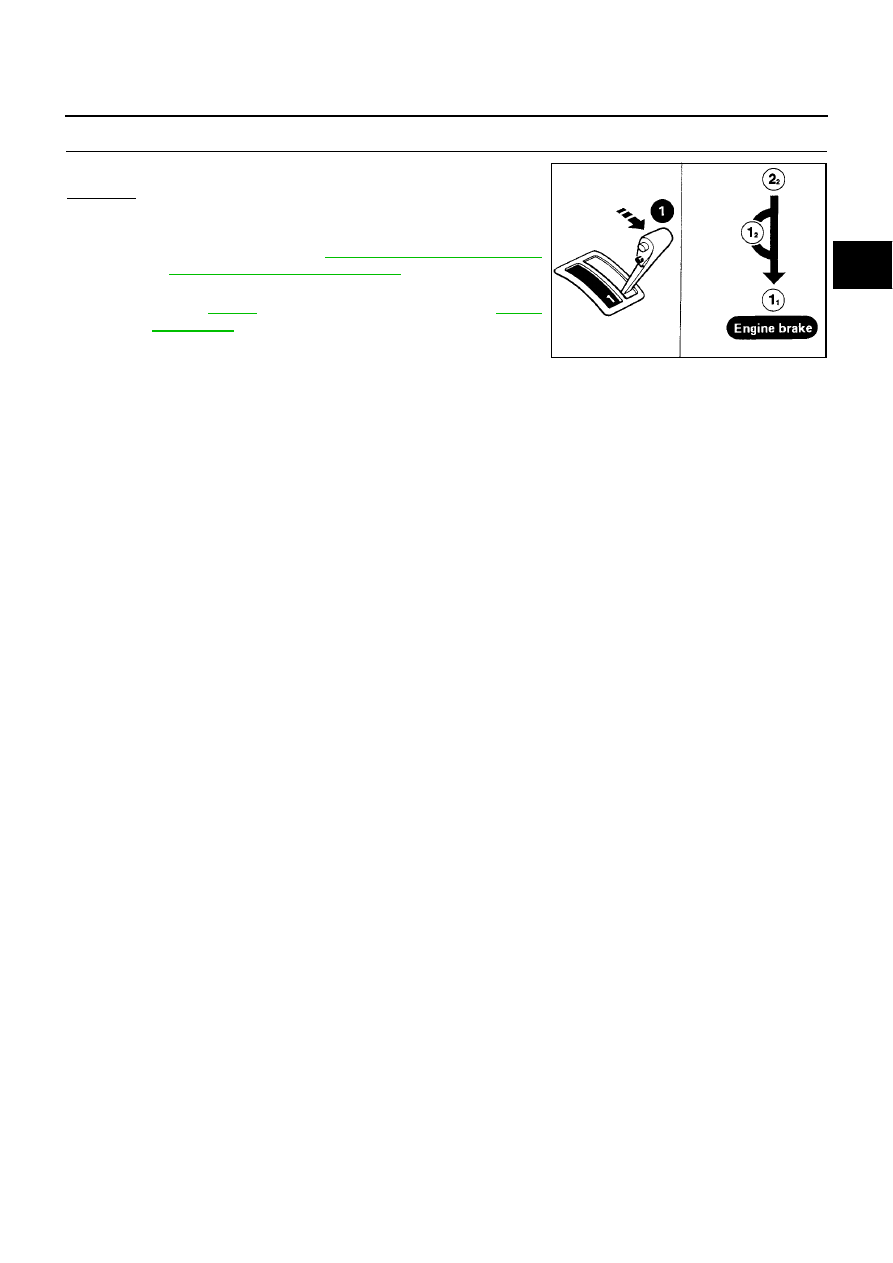

6.

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

Yes or No

Yes

>> 1. Stop vehicle.

2. Perform self-diagnosis.

EURO-OBD: Refer to

AT-51, "TCM SELF-DIAGNOS-

TIC PROCEDURE (NO TOOLS)"

.

No

>> Go To “20. Vehicle Does Not Decelerate By Engine

Brake”,

AT-239

. Continue ROAD TEST. Refer to

AT-68,

"Road Test"

.

SAT778B

AT-86

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

PFP:00000

Symptom Chart

ECS00977

Numbers are arranged in order of inspection.
Perform inspections starting with number one and work up.

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

Engine cannot start in “P” and “N”
positions.

AT-214, "2. Engine Cannot Be
Started In “P” and “N” Position"

ON vehicle

1. Ignition switch and starter

EL-11, “Power Supply
Routing”, SC-13, “Starting
System”

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

Engine starts in position other than
“N” and “P” positions.

AT-214, "2. Engine Cannot Be
Started In “P” and “N” Position"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

2. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

Transaxle noise in “P” and “N” posi-
tions.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC VEHICLE
SPEED SENSOR MTR"

5. Engine speed signal

AT-131, "DTC P0725
ENGINE SPEED SIGNAL"

OFF vehicle

6. Oil pump

AT-439, "Oil Pump"

7. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Vehicle moves when changing into
“P” position, or parking gear does
not disengage when shifted out of
“P” position.

AT-214, "3. In “P” Position, Vehicle
Moves Forward Or Backward When
Pushed"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Parking components

AT-417, "Output Shaft, Idler
Gear, Reduction Pinion
Gear and Bearing
Retainer"

,

AT-436,

"REPAIR FOR COMPO-
NENT PARTS"

Vehicle runs in “N” position.

AT-216, "4. In “N” Position, Vehicle
Moves"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Forward clutch

AT-468, "Forward and
Overrun Clutches"

3. Reverse clutch

AT-459, "Reverse Clutch"

4. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-87

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Vehicle will not run in “R” position
(but runs in “D”, “2” and “1” posi-
tions). Clutch slips.
Very poor acceleration.

AT-218, "6. Vehicle Does Not Creep
Backward In “R” Position"

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. Reverse clutch

AT-459, "Reverse Clutch"

6. High clutch

AT-463, "High Clutch"

7. Forward clutch

AT-468, "Forward and
Overrun Clutches"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

Vehicle braked when shifting into
“R” position.

ON vehicle

1. Fluid level

AT-63, "A/T Fluid Check"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-88

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Sharp shock in shifting from “N” to
“D” position.

ON vehicle

1. Engine idling rpm

EC-48, "Idle Speed and
Ignition Timing Check"

(With EURO-OBD),

EC-

575, "Idle Speed and Igni-
tion Timing Check"

(With-

out EURO-OBD)

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

5. Engine speed signal

AT-131, "DTC P0725
ENGINE SPEED SIGNAL"

6. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

7. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

8. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

9. Forward clutch

AT-468, "Forward and
Overrun Clutches"

Vehicle will not run in “D” and “2”
positions (but runs in “1” and “R”
positions).

ON vehicle

1. Control cable adjustment

AT-412, "Control Cable
Adjustment"

OFF vehicle

2. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-

421, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"

Vehicle will not run in “D”, “1”, “2”
positions (but runs in “R” position).
Clutch slips. Very poor acceleration.

AT-221, "7. Vehicle Does Not Creep
Forward In “D”, “2” Or “1” Position"

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-89

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Vehicle will not run in “D”, “1”, “2”
positions (but runs in “R” position).
Clutch slips. Very poor acceleration.

AT-221, "7. Vehicle Does Not Creep
Forward In “D”, “2” Or “1” Position"

OFF vehicle

6. Reverse clutch

AT-459, "Reverse Clutch"

7. High clutch

AT-463, "High Clutch"

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Forward one-way clutch

AT-417, "OVERHAUL"

10. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-

421, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"

Clutches or brakes slip somewhat in
starting.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

4. Line pressure test

AT-67, "Line Pressure Test"

5. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

7. Accumulator N-D

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

8. Forward clutch

AT-468, "Forward and
Overrun Clutches"

9. Reverse clutch

AT-459, "Reverse Clutch"

10. Low & reverse brake

AT-474, "Low & Reverse
Brake"

11. Oil pump

AT-439, "Oil Pump"

12. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Excessive creep.

ON vehicle

1. Engine idling rpm

EC-48, "Idle Speed and
Ignition Timing Check"

(With EURO-OBD),

EC-

575, "Idle Speed and Igni-
tion Timing Check"

(With-

out EURO-OBD)

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-90

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

No creep at all.

AT-218, "6. Vehicle Does Not Creep
Backward In “R” Position"

and

AT-

221, "7. Vehicle Does Not Creep
Forward In “D”, “2” Or “1” Position"

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Line pressure test

AT-67, "LINE PRESSURE
TEST PROCEDURE"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Forward clutch

AT-468, "Forward and
Overrun Clutches"

5. Oil pump

AT-439, "Oil Pump"

6. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Failure to change gear from “D

1

” to

“D

2

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-91

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Failure to change gear from “D

2

” to

“D

3

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Failure to change gear from “D

3

” to

“D

4

”.

ON vehicle

1. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

2. Control cable adjustment

AT-412, "Control Cable
Adjustment"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

5. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-92

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Too high a gear change point from
“D

1

” to “D

2

”, from “D

2

” to “D

3

”,

from “D

3

” to “D

4

”.

AT-225, "9. A/T Does Not Shift: D

1

→

D

2

Or Does Not Kickdown: D

4

→

D

2

"

,

AT-227, "10. A/T Does Not

Shift: D

2

→

D

3

"

and

AT-229, "11. A/

T Does Not Shift: D

3

→

D

4

"

ON vehicle

1.Throttle position sensor [Accelerator pedal
position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-125, "DTC P0720 VEHI-
CLE SPEED SENSOR A/T
(REVOLUTION SEN-
SOR)"

,

AT-203, "DTC

VEHICLE SPEED SEN-
SOR MTR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

Gear change directly from “D

1

” to

“D

3

” occurs.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

3. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Engine stops when shifting lever
into “R”, “D”, “2” and “1”.

ON vehicle

1. Engine idling rpm

EC-48, "Idle Speed and
Ignition Timing Check"

(With EURO-OBD),

EC-

575, "Idle Speed and Igni-
tion Timing Check"

(With-

out EURO-OBD)

2. Torque converter clutch solenoid valve

AT-161, "DTC P0740
TORQUE CONVERTER
CLUTCH SOLENOID
VALVE"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-93

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Too sharp a shock in change from
“D

1

” to “D

2

”.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. A/T fluid temp sen circ and TCM pow sour

AT-197, "DTC BATT/FLUID
TEMP SEN (A/T FLUID
TEMP SENSOR CIRCUIT
AND TCM POWER
SOURCE)"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Too sharp a shock in change from
“D

2

” to “D

3

”.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. High clutch

AT-463, "High Clutch"

5. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Too sharp a shock in change from
“D

3

” to “D

4

”.

ON vehicle

1. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

2. Line pressure test

AT-67, "Line Pressure Test"

3. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

4. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

5. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-94

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Almost no shock or clutches slipping
in change from “D

1

” to “D

2

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Accumulator servo release

AT-410, "Control Valve
Assembly and Accumula-
tors"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Almost no shock or slipping in
change from “D

2

” to “D

3

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Almost no shock or slipping in
change from “D

3

” to “D

4

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Line pressure test

AT-67, "Line Pressure Test"

4. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

5. High clutch

AT-463, "High Clutch"

6. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Vehicle braked by gear change from
“D

1

” to “D

2

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Reverse clutch

AT-459, "Reverse Clutch"

3. Low & reverse brake

AT-474, "Low & Reverse
Brake"

4. High clutch

AT-463, "High Clutch"

5. Low one-way clutch

AT-417, "OVERHAUL"

,

AT-

421, "Locations of Adjust-
ing Shims, Needle Bear-
ings, Thrust Washers and
Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

AT-95

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

Vehicle braked by gear change from
“D

2

” to “D

3

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Vehicle braked by gear change from
“D

3

” to “D

4

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

OFF vehicle

2. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

3. Forward one-way clutch

AT-417, "OVERHAUL"

4. Reverse clutch

AT-459, "Reverse Clutch"

Maximum speed not attained. Poor
acceleration.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. PNP switch adjustment

AT-412, "Park/Neutral Posi-
tion (PNP) Switch Adjust-
ment"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. Reverse clutch

AT-459, "Reverse Clutch"

7. High clutch

AT-463, "High Clutch"

8. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

9. Low & reverse brake

AT-474, "Low & Reverse
Brake"

10. Oil pump

AT-439, "Oil Pump"

11. Torque converter

AT-421, "Locations of
Adjusting Shims, Needle
Bearings, Thrust Washers
and Snap Rings"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD

AT-96

[EURO-OBD]

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Failure to change gear from “D

4

” to

“D

3

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Overrun clutch solenoid valve

AT-189, "DTC P1760
OVERRUN CLUTCH
SOLENOID VALVE"

4. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

5. Line pressure solenoid valve

AT-166, "DTC P0745 LINE
PRESSURE SOLENOID
VALVE"

6. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

7. Low & reverse brake

AT-474, "Low & Reverse
Brake"

8. Overrun clutch

AT-468, "Forward and
Overrun Clutches"

Failure to change gear from “D

3

” to

“D

2

” or from “D

4

” to “D

2

”.

ON vehicle

1. Fluid level

AT-63, "FLUID LEVEL
CHECK"

2. Throttle position sensor [Accelerator
pedal position (APP) sensor]

AT-183, "DTC P1705
ACCELERATOR PEDAL
POSITION (APP) SEN-
SOR"

3. Shift solenoid valve A

AT-173, "DTC P0750
SHIFT SOLENOID VALVE
A"

4. Shift solenoid valve B

AT-178, "DTC P0755
SHIFT SOLENOID VALVE
B"

5. Control valve assembly

AT-410, "Control Valve
Assembly and Accumula-
tors"

OFF vehicle

6. High clutch

AT-463, "High Clutch"

7. Brake band

AT-487, "Band Servo Pis-
ton Assembly"

Symptom

Condition

Diagnostic Item

Reference Page

EURO-OBD
