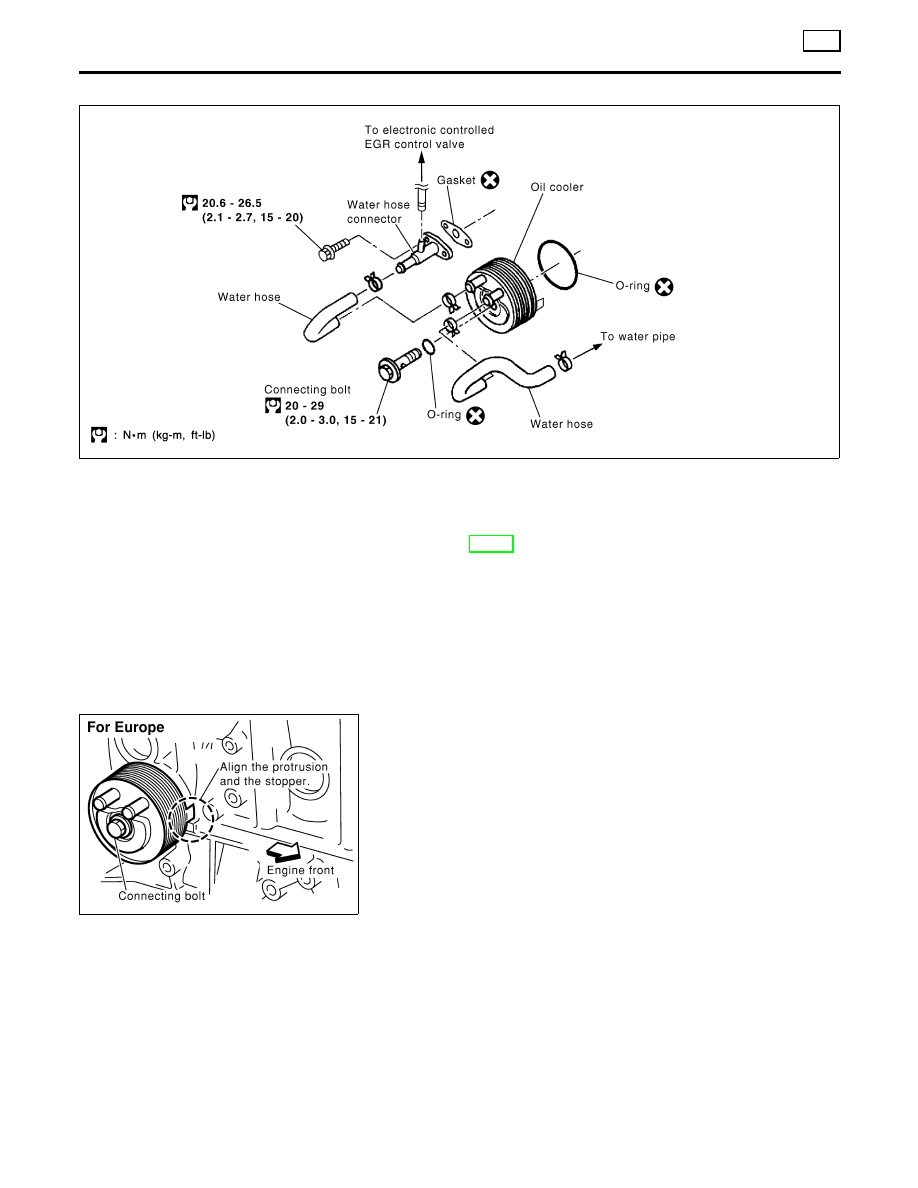

Oil Cooler

NLLC0077

YLC050

REMOVAL AND INSTALLATION

NLLC0077S01

1.

Draining the coolant
Refer to LC-40, “Changing Engine Coolant”.

2.

Remove the exhaust front tube.

SLC359B

3.

Reinstall all removed parts in the reverse order of removal.

I

Confirm that no foreign objects are adhering to the installation
planes of the oil cooler or block.

I

Tighten the connecting bolt after aligning the stopper on the
cylinder block side with protrusion of the oil cooler.

ENGINE LUBRICATION SYSTEM

YD

Oil Cooler

LC-30

Service Data and Specifications (SDS)

OIL PRESSURE CHECK

=NLLC0048

Engine speed

rpm

Approximate discharge pressure

kPa (bar, kg/cm

2

, psi)

Idle speed

More than 140 (1.40, 1.43, 20.3)

2,000

More than 270 (2.69, 2.75, 39.1)

4,000

More than 430 (4.29, 4.38, 62.3)

REGULATOR VALVE INSPECTION

NLLC0049

Unit: mm (in)

Regulator valve to oil pump cover clearance

0.040 - 0.097 (0.0016 - 0.0038)

OIL PUMP INSPECTION

NLLC0050

Unit: mm (in)

Body to outer rotor radial clearance

0.114 - 0.260 (0.0045 - 0.0102)

Inner rotor to outer rotor tip clearance

Below 0.18 (0.0071)

Body to inner rotor axial clearance

0.050 - 0.090 (0.0020 - 0.0035)

Body to outer rotor axial clearance

0.030 - 0.190 (0.0012 - 0.0075)

Inner rotor to brazed portion of housing clearance

0.045 - 0.091 (0.0018 - 0.0036)

ENGINE OIL CAPACITY

NLLC0078

Unit:



(Imp qt)

Drain and refill (Approximately)

Without oil filter chang

e                                                                         4.9 (4-3/8

)

With oil filter chang

e                                                                              5.2 (4-5

/8)

Dry engine (engine overhaul

)                                                                                                                             6.3 (5-1/2

)

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

YD

Service Data and Specifications (SDS)

LC-31

SEM164F

AEM080

Precautions

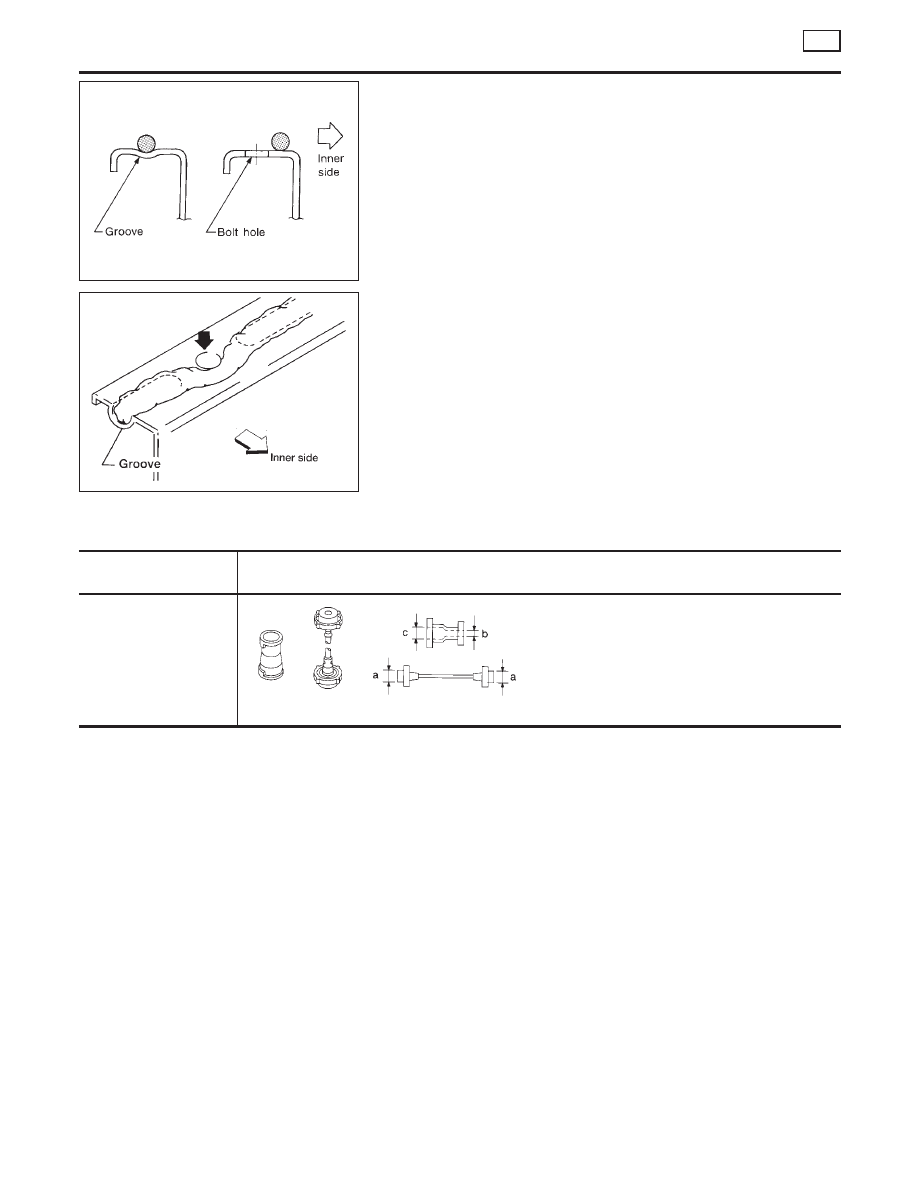

LIQUID GASKET APPLICATION PROCEDURE

NLLC0051

1.

Use a scraper to remove all traces of old liquid gasket from
mating surfaces and grooves. Also, completely clean any oil
from these areas.

2.

Apply a continuous bead of liquid gasket to mating surfaces.
(Use Genuine Liquid Gasket.)

I

For oil pan, be sure liquid gasket diameter is 4.0 to 5.0 mm
(0.157 to 0.197 in).

I

For areas except oil pan, be sure liquid gasket diameter is 2.0
to 3.0 mm (0.079 to 0.118 in).

3.

Apply liquid gasket around the inner side of bolt holes (unless
otherwise specified).

4.

Assembly should be done within 5 minutes after coating.

5.

Wait at least 30 minutes before refilling engine oil and engine
coolant.

Preparation

SPECIAL SERVICE TOOLS

NLLC0052

Tool number
Tool name

Description

EG17650301
Radiator cap tester
adapter

NT564

Adapting radiator cap tester to radiator filler neck
a: 28 (1.10) dia.
b: 31.4 (1.236) dia.
c: 41.3 (1.626) dia.
Unit: mm (in)

ENGINE COOLING SYSTEM

YD

Precautions

LC-32

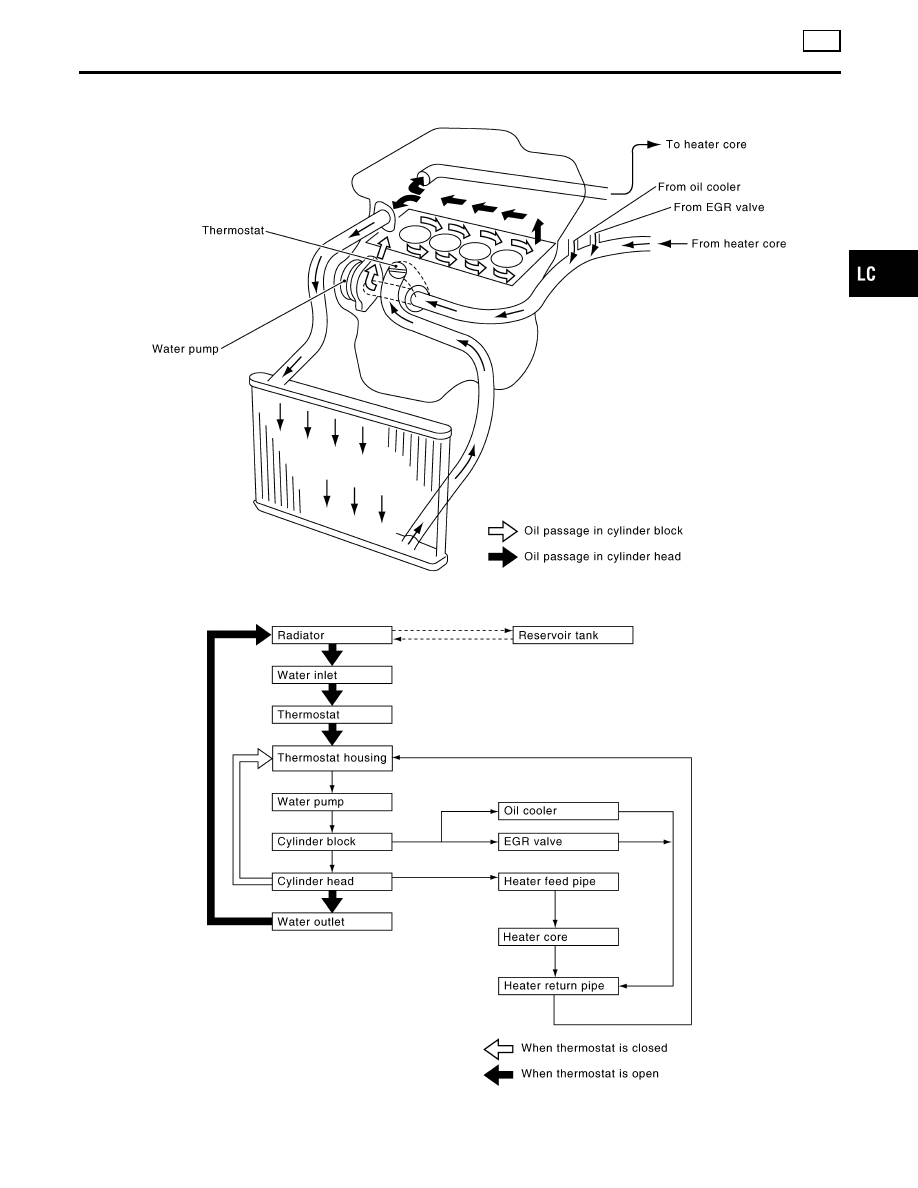

Cooling Circuit

NLLC0053

YLC046

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

YD

Cooling Circuit

LC-33
