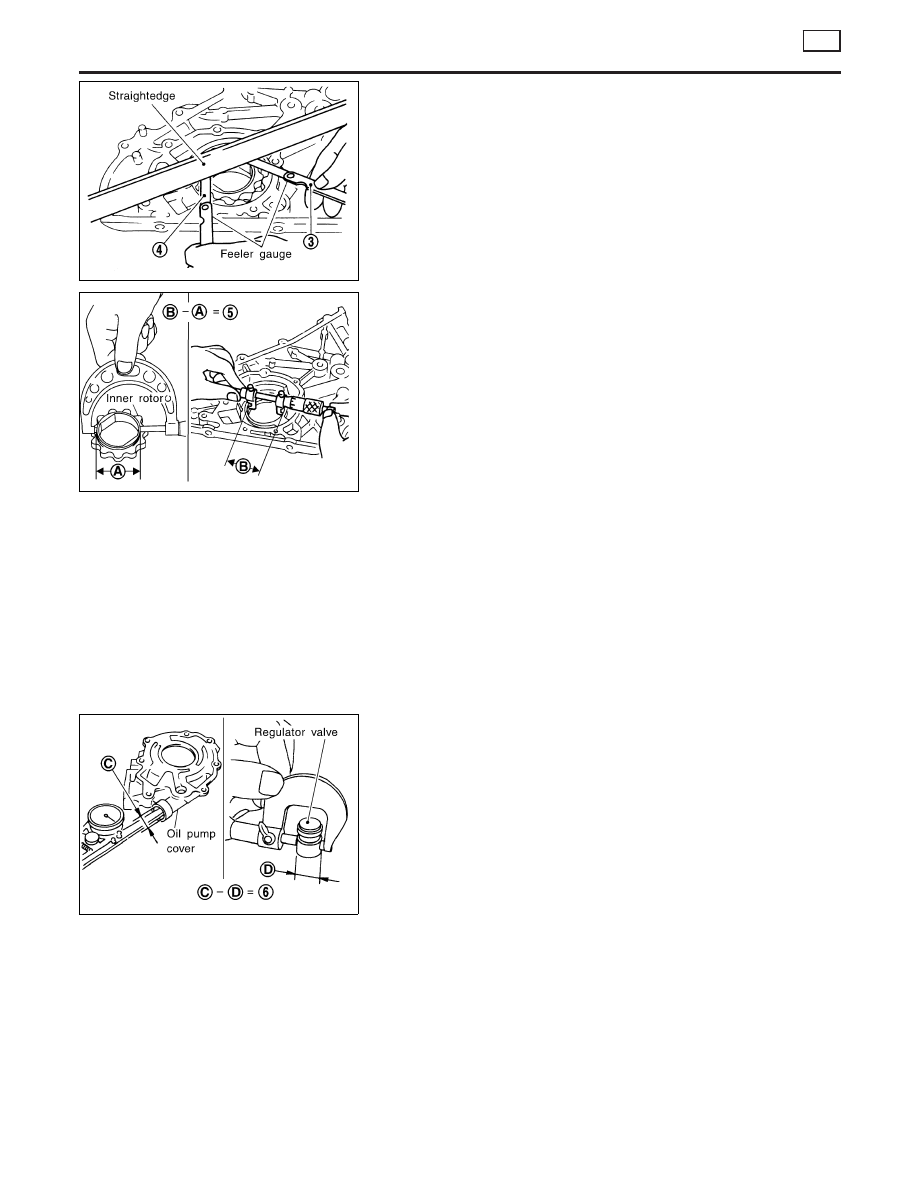

REGULATOR VALVE INSPECTION

NLLC0046

1.

Visually inspect components for wear and damage.

2.

Check oil pressure regulator valve sliding surface and valve
spring.

3.

Coat regulator valve with engine oil. Check that it falls
smoothly into the valve hole by its own weight.

If damaged, replace regulator valve set or oil pump body.

JLC358B

4.

Check regulator valve to oil pump body clearance.

Clearance 6:

6 : 0.040 - 0.097 mm (0.0016 - 0.0038 in)

If it exceeds the limit, replace oil pump body.

ENGINE LUBRICATION SYSTEM

YD

Oil Pump (Cont’d)

LC-26

SLC287B

JLC288B

Changing Engine Oil

NLLC0074

WARNING:

I

Be careful not to burn yourself, as the engine oil is hot.

I

Prolonged and repeated contact with used engine oil may
cause skin cancer; try to avoid direct skin contact with
used oil. If skin contact is made, wash thoroughly with
soap or hand cleaner as soon as possible.

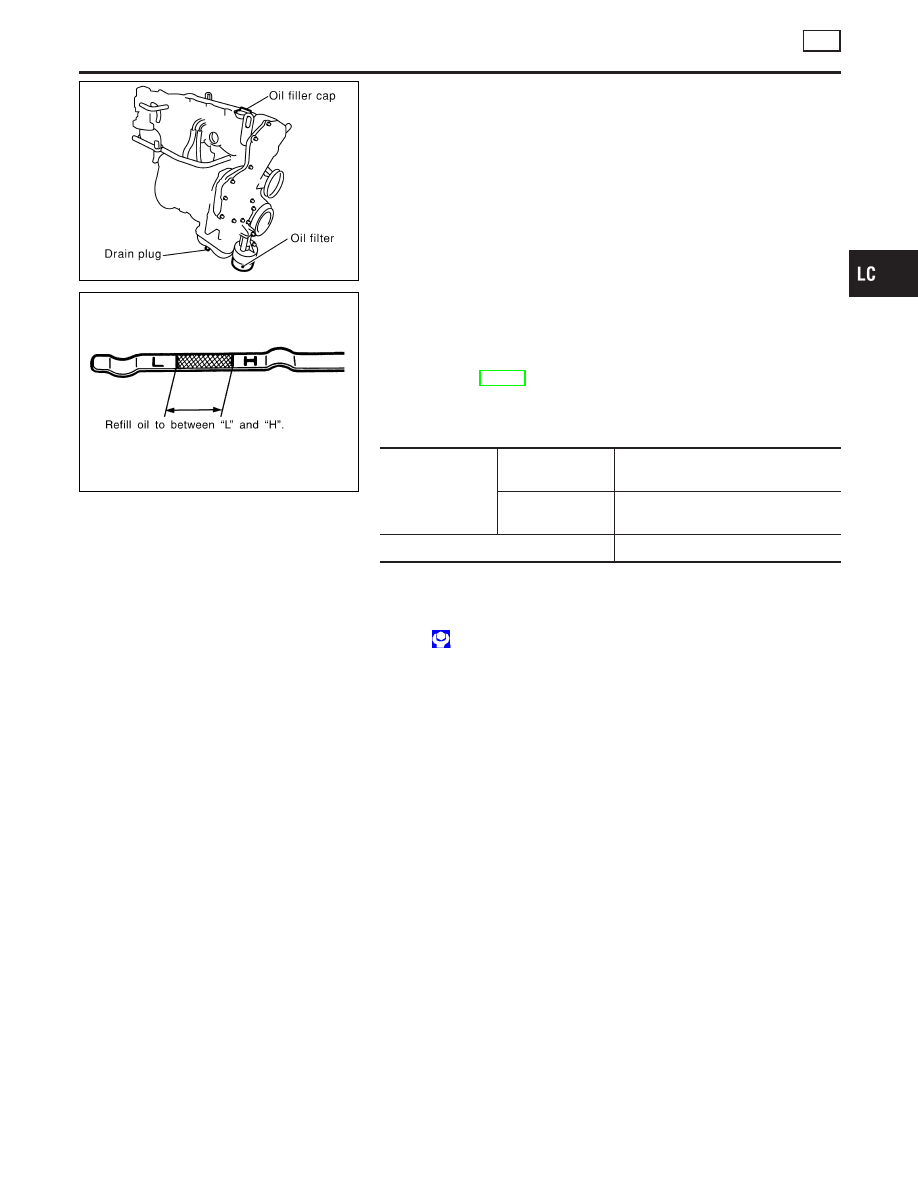

1.

Warm up engine, and check for oil leakage from engine com-
ponents.

2.

Stop engine and wait more than 10 minutes.

3.

Remove drain plug and oil filler cap.

4.

Drain oil and refill with new engine oil.

Oil Specification and Viscosity:

I

API grade CF-4

I

ACEA grade B1, B3
Refer to MA-20, “RECOMMENDED FLUIDS AND LUBRI-
CANTS”.

Refill oil capacity (Approximately):

Unit:



(Imp qt)

Drain and refill

Without oil filter
chang

e

                                           4.9 (4 - 3/8

)

With oil filter
chang

e

                                           5.2 (4 - 5/8

)

Dry engine (engine overhaul

)                                         6.3 (5 - 1/2

)

CAUTION:

I

Be sure to clean drain plug and install with new washer.

Drain plug:

: 29 - 39 N·m (3.0 - 4.0 kg-m, 22 - 29 ft-lb)

I

The refill capacity depends on the oil temperature and
drain time. Use these specifications for reference only.
Always use the dipstick to determine when the proper
amount of oil is in the engine.

5.

Check oil level.

6.

Start engine and check area around drain plug and oil filter for
oil leakage.

7.

Run engine for a few minutes, then turn it off. After several
minutes, check oil level.

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

YD

Changing Engine Oil

LC-27

Oil Filter Bracket

NLLC0075

MBIB1012E

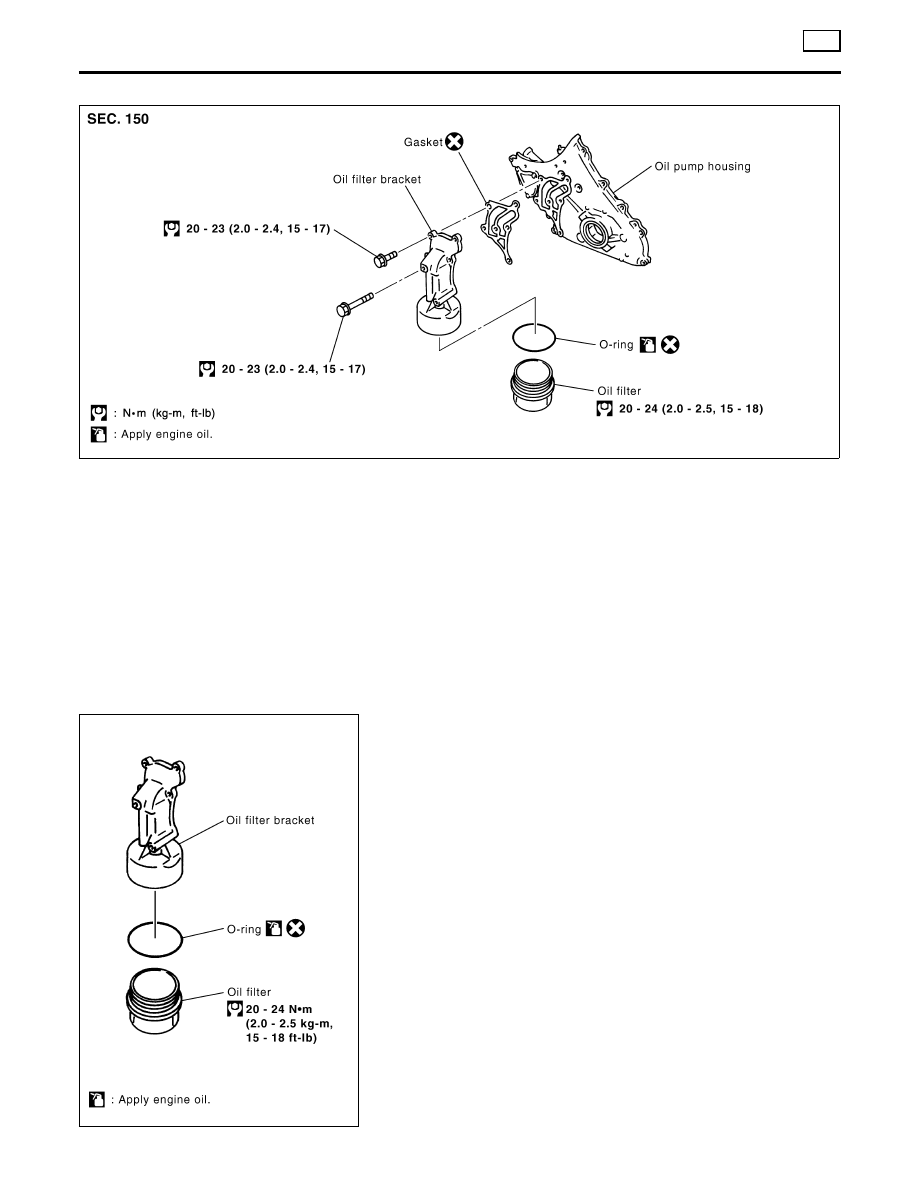

REMOVAL AND INSTALLATION

NLLC0075S01

1.

Remove the undercover.

2.

Steer the front wheel to the right.

3.

Remove the right splash cover.

4.

Remove the oil filter bracket bolt.

5.

Reinstall all removed parts in the reverse order of removal.

I

Insert the top mounting bolt to the oil filter bracket beforehand,
and set the oil filter bracket to the installation location.

MBIB1013E

Changing Oil Filter

NLLC0076

ENGINE LUBRICATION SYSTEM

YD

Oil Filter Bracket

LC-28

JLC290B

REMOVAL

NLLC0076S01

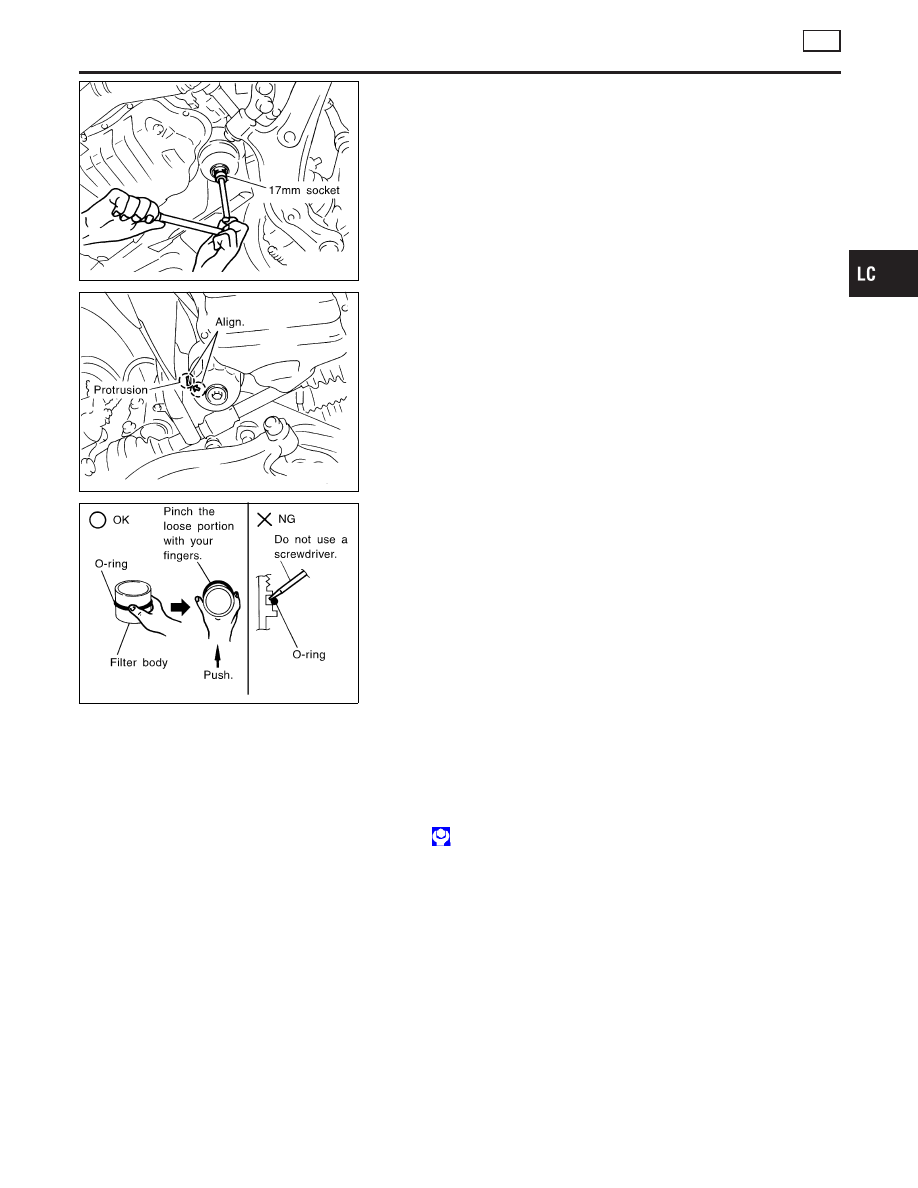

1.

Using a socket wrench [plane-to-plane width: 17 mm (0.67 in)],
loosen the oil filter approximately four turns.

JLC291B

2.

Drain the oil after matching the “DRAIN” arrow mark at the
bottom of the oil filter to the protrusion on the oil filter bracket.

I

Catch the oil with a pan or cloth.

CAUTION:

I

The drained oil flows over the right surface of the oil fil-
ter.

I

Completely wipe clean any engine oil remaining on the oil
filter or vehicle.

3.

Remove the oil filter.

JLC292B

4.

Remove the O-ring from the oil filter.

I

Push the O-ring in one direction, lift the slack part using
fingers, and remove the O-ring from the oil filter.

CAUTION:

Do not use wires or flat-bladed screwdrivers etc. as they may
cause damage to the oil filter.

INSTALLATION

NLLC0076S02

1.

Completely remove all foreign objects adhering to the inside of
the oil filter or O-ring mounting area (filter side and bracket
side).

2.

Install O-ring to the oil filter.

3.

Install the oil filter to the oil filter bracket.

: 20 - 24 N·m (2.0 - 2.5 kg-m, 15 - 18 ft-lb)

4.

After warming up the engine, check for engine oil leakage.

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

YD

Changing Oil Filter (Cont’d)

LC-29
