EM-140

[YD]

OIL PAN AND OIL STRAINER

c.

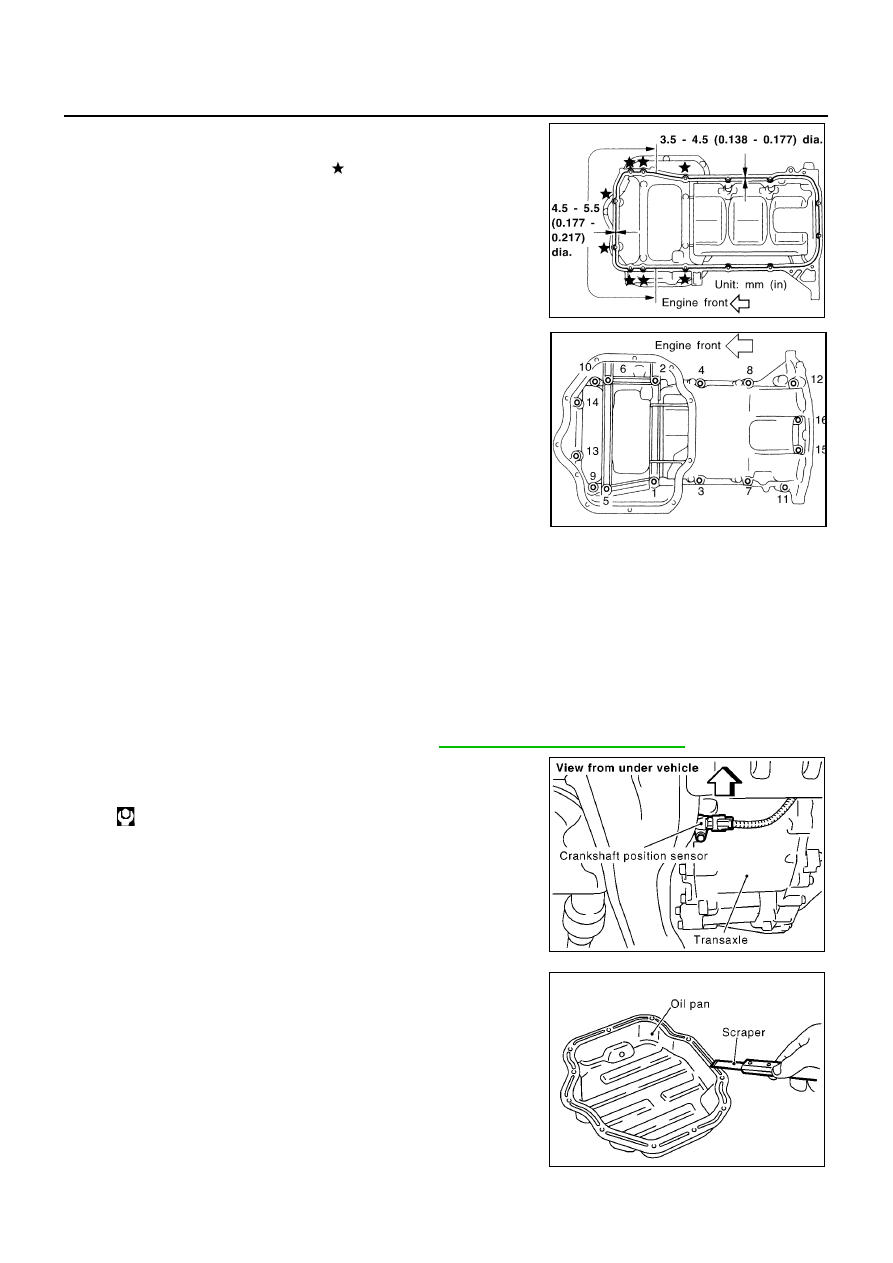

Apply Genuine Liquid Gasket or equivalent to areas shown in
the figure.

●

At the 8 bolt holes marked

, liquid gasket should be

applied on the rims of the holes.

●

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177 in)
or 4.5 to 5.5 mm (0.177 to 0.217 in) wide. (Be careful that
the diameter of the liquid gasket bead is different around
the front.)

●

Attaching should be done within 5 minutes after coating.

d.

Install upper oil pan.

●

Tighten bolts in numerical order to specified torque.

●

Bolt dimensions vary depending on the installation location. Refer to the following and use appropriate
bolts.

●

The shank length under the bolt neck above is the length of the threaded part (pilot portion not
included).

2.

Install the four engine-to-transaxle bolts. Refer to

EM-137, "Removal and Installation"

.

3.

Install rear plate cover.

4.

Install A/C compressor bracket.

5.

Install drive belts.

6.

Install center member.

7.

install front and rear engine mounting insulator nuts and bolts.

8.

Install crankshaft position sensor.

9.

Install front exhaust tube and its support.

10. Install oil strainer.

11. Install lower oil pan.

a.

Use a scraper to remove old liquid gasket from mating surfaces.

●

Also remove old liquid gasket from mating surface of
upper oil pan.

JEM118G

JEM116G

M6 x 30 mm (1.18 in)

: Bolt No. 15, 16

M8 x 25 mm (0.98 in)

: Bolt No. 3, 4, 9, 10

M8 x 60 mm (2.36 in)

: Bolt No. 1, 2, 5, 6, 7, 8,

11, 12, 13, 14

: 57 - 65 N-m (5.9 - 6.7 kg-m, 43 - 48 ft-lb)

MBIA0048E

SEM493G

OIL PAN AND OIL STRAINER

EM-141

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

b.

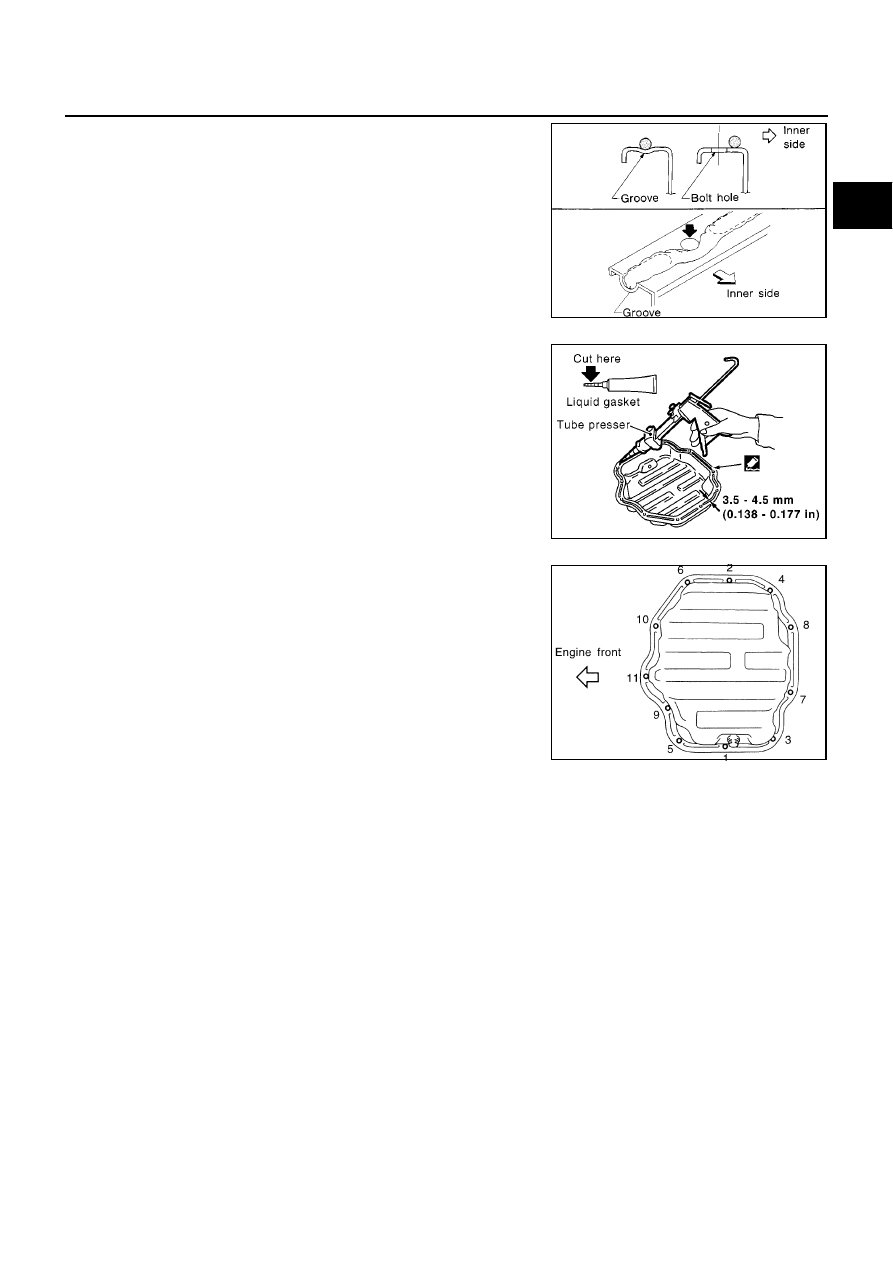

Apply a continuous bead of liquid gasket to mating surface of
lower oil pan.

●

Use Genuine Liquid Gasket or equivalent.

●

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177 in)
wide.

●

Attaching should be done within 5 minutes after coating.

12. Install oil pan drain plug.

●

Refer to illustration of components parts for installation direc-
tion of washer.

13. Install in the reverse order of removal after this step.

●

Pour engine oil or start engine at least 30 minutes after
oil pan is installed.

INSPECTION AFTER INSTALLATION

Check for leakage of engine oil when engine is warmed.

SEM159F

SEM494G

JEM114G

EM-142

[YD]

GLOW PLUG

GLOW PLUG

PFP:22401

Removal and Installation

EBS00QFJ

REMOVAL

CAUTION:

Remove glow plug only if necessary. If carbon adheres, it may be stuck and broken.

1.

Disconnect harness connector from glow plate.

2.

Remove glow nut to remove glow plate.

3.

Remove glow plug.

CAUTION:

●

When removing or installing, do not use such tools as an air impact wrench.

●

Handle it carefully without giving any impact, even after removal. [As a guide, if it drops from
height of 10 cm (3.94 in) or higher, always replace it.]

INSTALLATION

1.

Remove adhered carbon from glow plug installation hole with a reamer.

2.

Install glow plug.

3.

Install remaining parts in reverse order of removal.

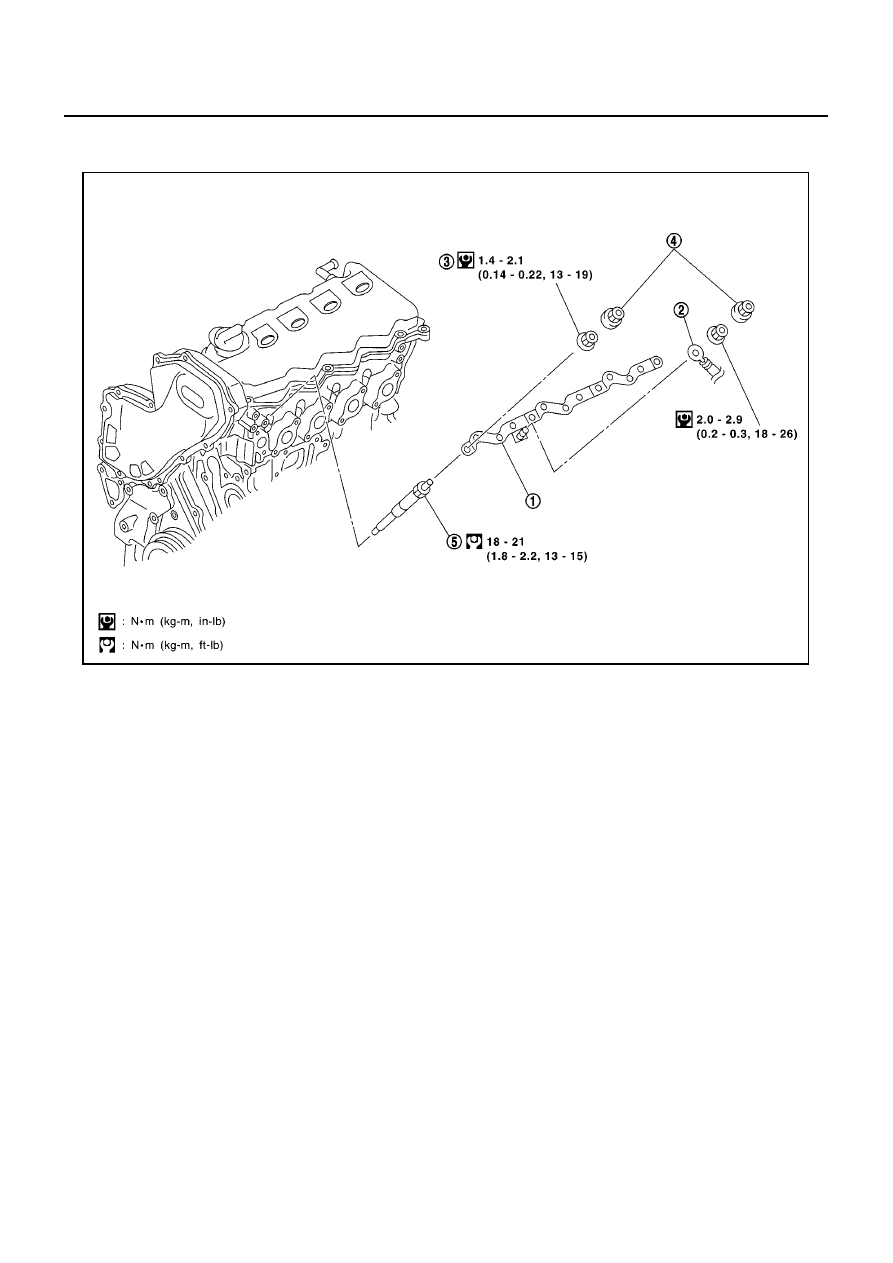

SBIA0165E

1.

Glow plate

2.

Glow harness

3.

Glow nut

4.

Cap

5.

Glow plug

VACUUM PUMP

EM-143

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

VACUUM PUMP

PFP:41920

Removal and Installation

EBS00QFK

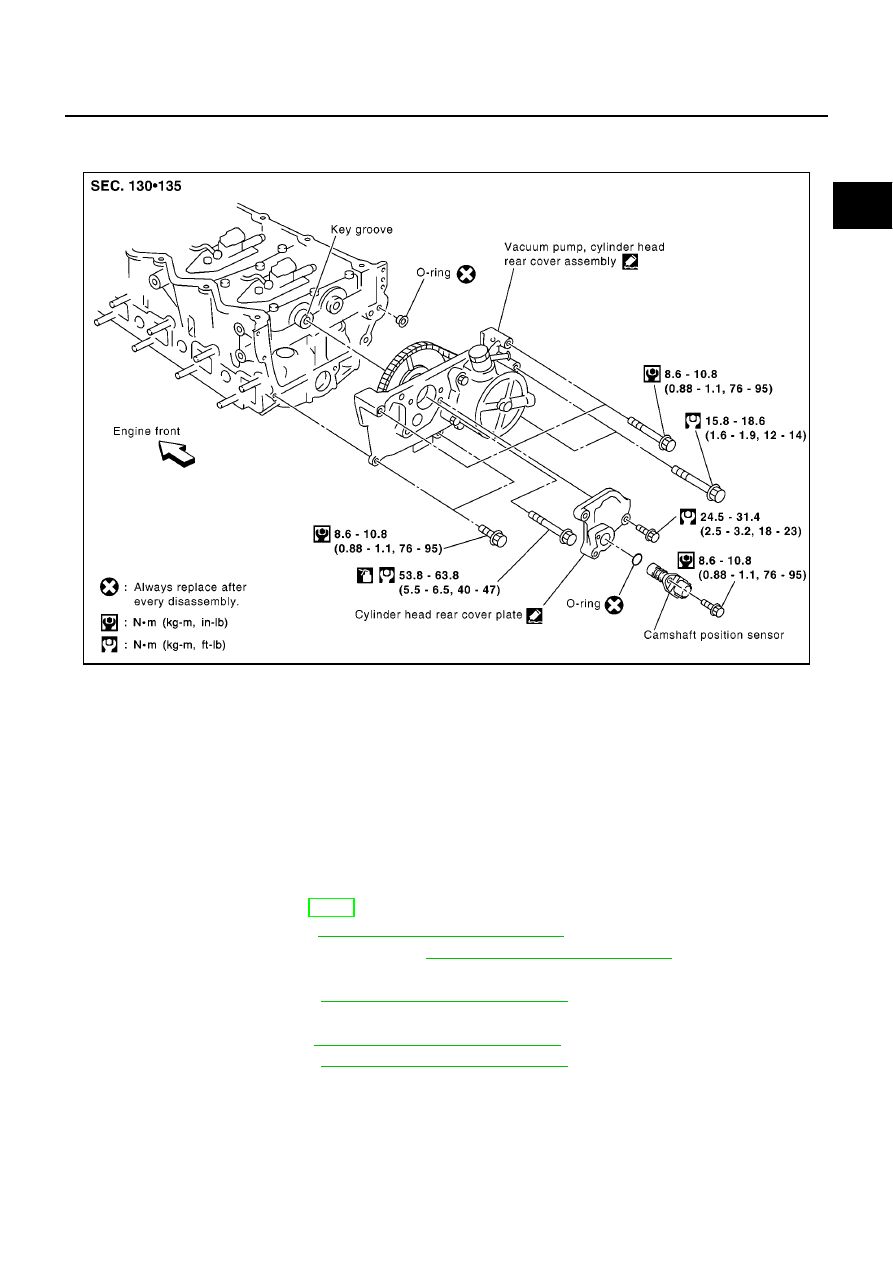

INSPECTION BEFORE REMOVAL

1.

Disconnect vacuum hose, and connect a vacuum gauge via 3-way connector.

●

Disconnect point where vacuum from vacuum pump can be measured directly and install 3-way con-
nector.

2.

Start engine and measure generated vacuum at idle speed.

●

If out of standard, check for air suction in vacuum route, and measure again.

●

If still outside of standard, replace vacuum pump.

REMOVAL

1.

Drain engine coolant. Refer to LC-40, “Changing Engine Coolant”.

2.

Remove engine cover. Refer to

EM-160, "Removal and Installation"

.

3.

Remove air duct and air cleaner case. Refer to

EM-119, "Removal and Installation"

.

4.

Disconnect harness connector from fuel injector.

5.

Remove injection tube. Refer to

EM-147, "Removal and Installation"

.

6.

Remove fuel injector oil seal.

7.

Remove rocker cover. Refer to

EM-160, "Removal and Installation"

.

8.

Remove air inlet pipes. Refer to

EM-128, "Removal and Installation"

.

9.

Remove exhaust manifold cover.

10. Disconnect electronic EGR volume control valve water hose and harness.

11. Disconnect heater hose.

12. Remove EGR tube.
13. Disconnect vacuum hose from vacuum pump side.

MBIA0046E

Standard

: – 86.6 to – 101.3 kPa (– 866 to – 1,013 mbar, – 650 to – 760 mmHg, – 25.59 to –
29.92 inHg)
