EXHAUST MANIFOLD AND CATALYTIC CONVERTER

Disassembly and Assembly

EBS00QEB

M/T MODELS

A/T MODELS

DISASSEMBLY

1.

Remove catalytic converter cover.

2.

Disconnect exhaust manifold and catalytic converter.

CAUTION:

Be careful not to damage catalytic converter.

ASSEMBLY

●

Assemble in reverse order of disassembly.

YEM049

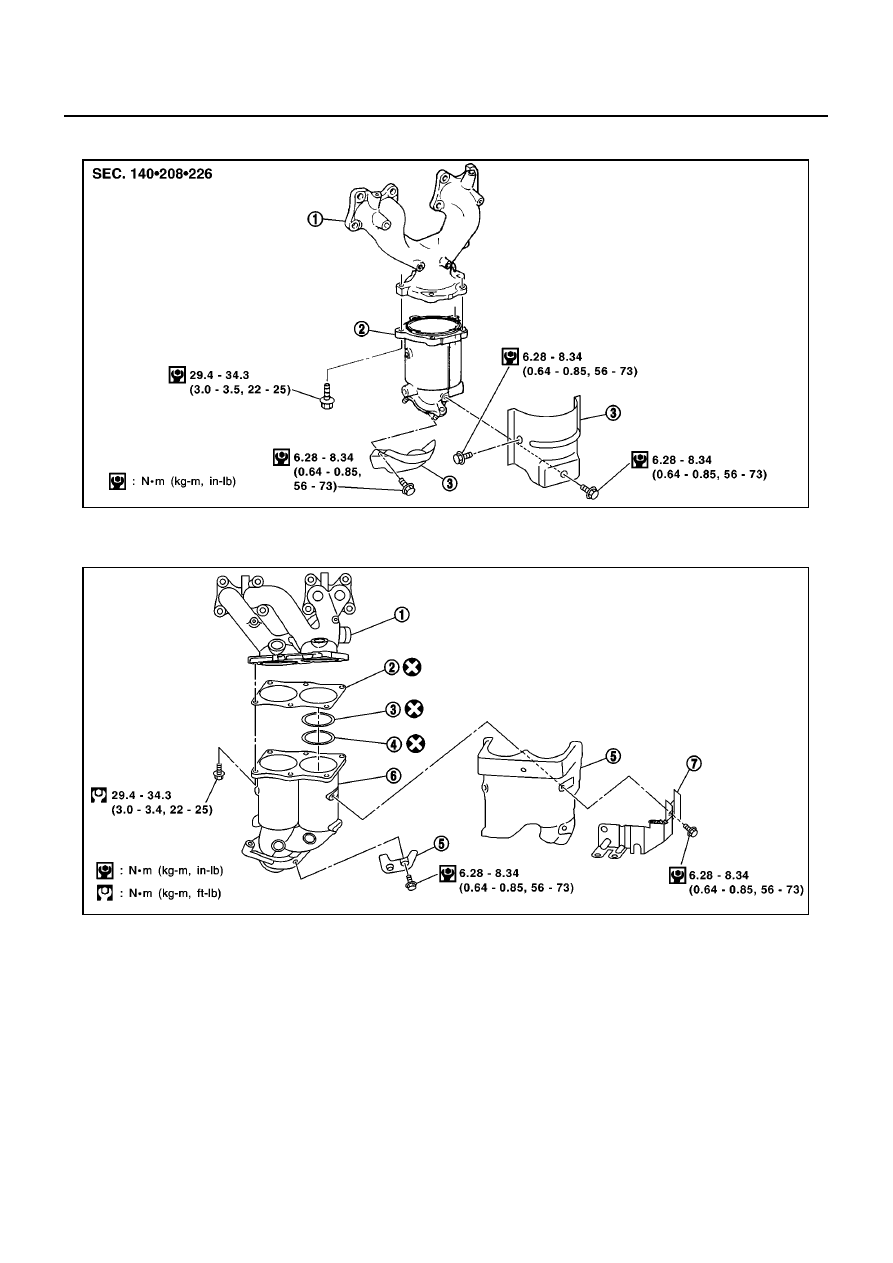

1.

Exhaust manifold

2.

Catalytic converter

3.

Catalytic converter cover

PBIC0546E

1.

Exhaust manifold

2.

Gasket

3.

Converter cap

4.

Wire mesh washer

5.

Catalytic converter cover

6.

Catalytic converter

7.

Heated oxygen sensor harness
bracket

OIL PAN AND OIL STRAINER

EM-25

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

OIL PAN AND OIL STRAINER

PFP:11110

Removal and Installation

EBS00QEC

REMOVAL

WARNING:

To avoid the danger of being scalded, never drain the engine oil when the engine is hot.

1.

Remove engine RH undercover.

2.

Drain engine oil. Refer to LC-8, “Changing Engine Oil”.

3.

Remove exhaust front tube. Refer to FE-11, “Exhaust System”.

4.

Using a transmission jack, be sure to support the bottom of
transsexual, and remove center member.

5.

Remove gusset and engine rear plate (lower) [A/T vehicle].

6.

Loosen and remove mounting nuts and bolts in reverse order
shown in figure.

MBIA0037E

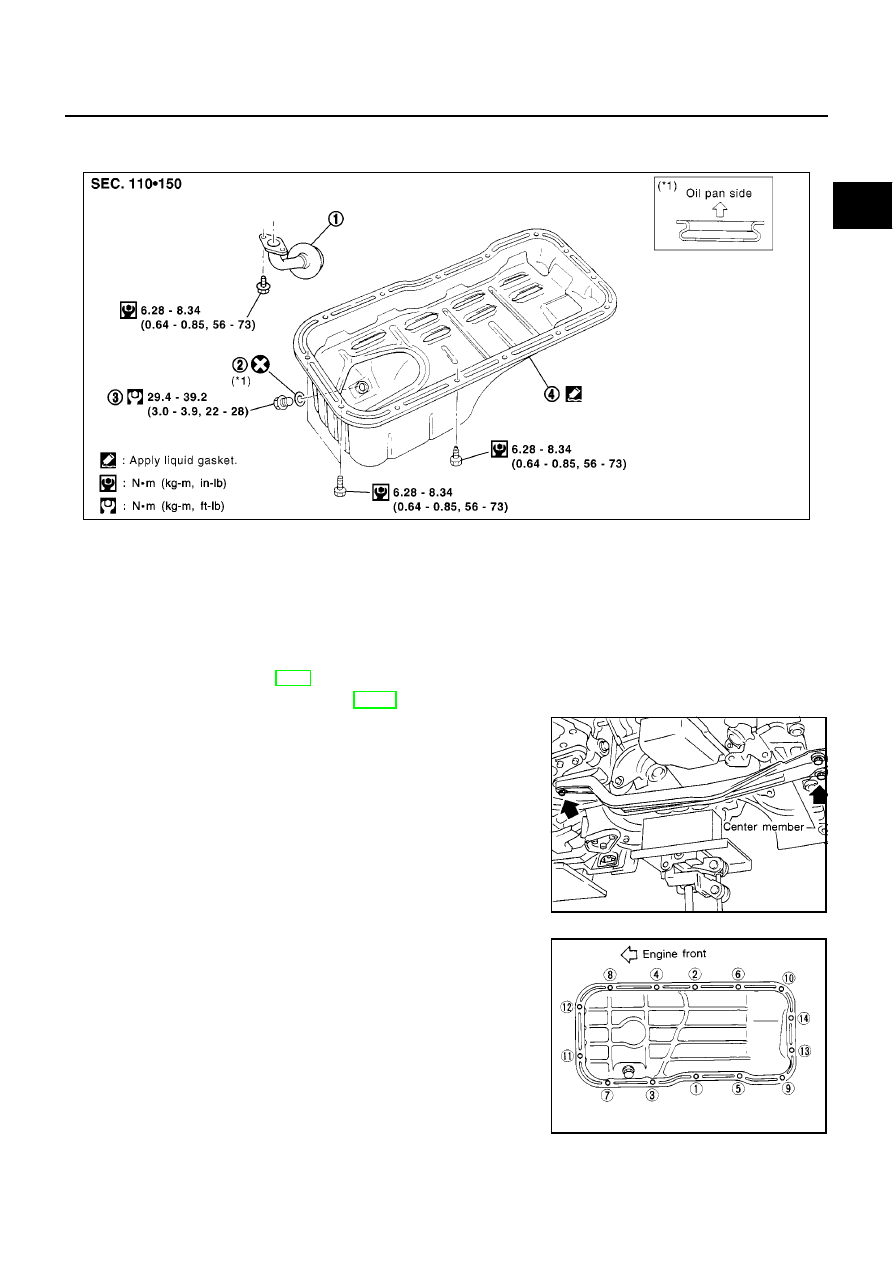

1.

Oil strainer

2.

Washer

3.

Drain plug

4.

Oil pan

SEM067F

SEM072F

EM-26

[QG]

OIL PAN AND OIL STRAINER

7.

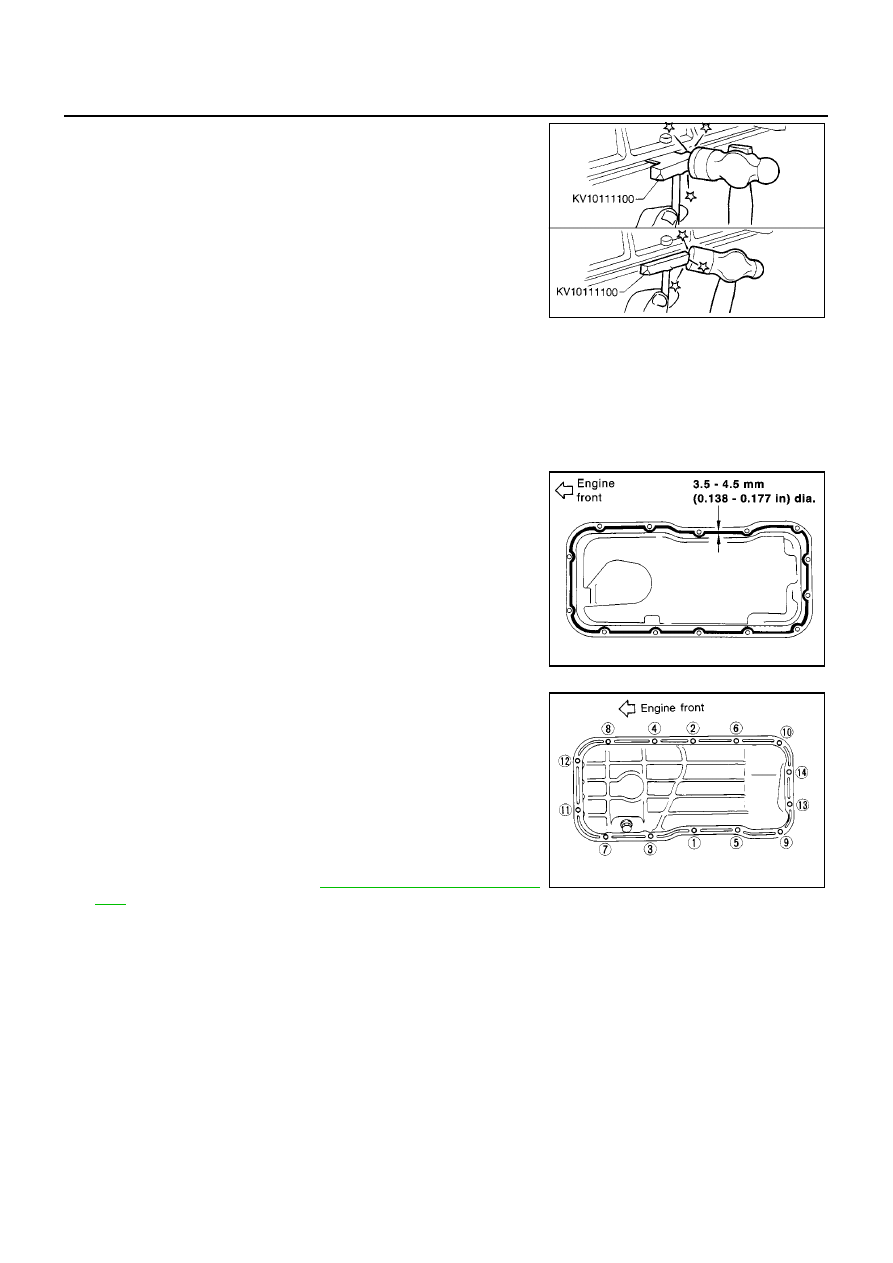

Insert Tool (Seal cutter) between oil pan and cylinder block.
Slide tool by tapping on the side of the tool with a hammer.
Remove oil pan.

8.

Remove oil strainer.

INSTALLATION

1.

Install oil strainer.

NOTE:
Gasket and O-ring are not used for sealed area with oil pump.

2.

Install oil pan drain plug.

●

Referring to “Components”, install drain plug washer.

3.

Apply a continuous bead of liquid gasket to position shown in figure.
Use Genuine Liquid Gasket or equivalent.

4.

Tighten mounting nuts and bolts in order shown in figure.

●

Install mounting nuts and bolts as follows.

5.

Install center member.
Refer to ENGINE ASSEMBLY,

EM-70, "Removal and Installa-

tion"

.

6.

Install remaining parts in the reverse order of removal.

INSPECTION AFTER INSTALLATION

●

Check for leakage of engine oil when engine is warmed.

●

Pour engine oil or start engine at least 30 minutes after oil pan is installed.

SEM365EA

PBIC0549E

Mounting bolt:

[Shank length under

head 10 mm (0.39 in)]

: Nos. 1 - 10, 13, 14

[Shank length under

head 12 mm (0.47 in)]

: Nos. 11, 12

SEM072F

IGNITION COIL

EM-27

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

IGNITION COIL

PFP:22448

Removal and Installation

EBS00QED

REMOVAL

1.

Remove ignition coil harness connector from ignition coil.

2.

Remove ignition coil.

CAUTION:

●

Do not shock it.

●

Do not disassemble it.

INSTALLATION

●

Install in the reverse order of removal.

MBIA0038E

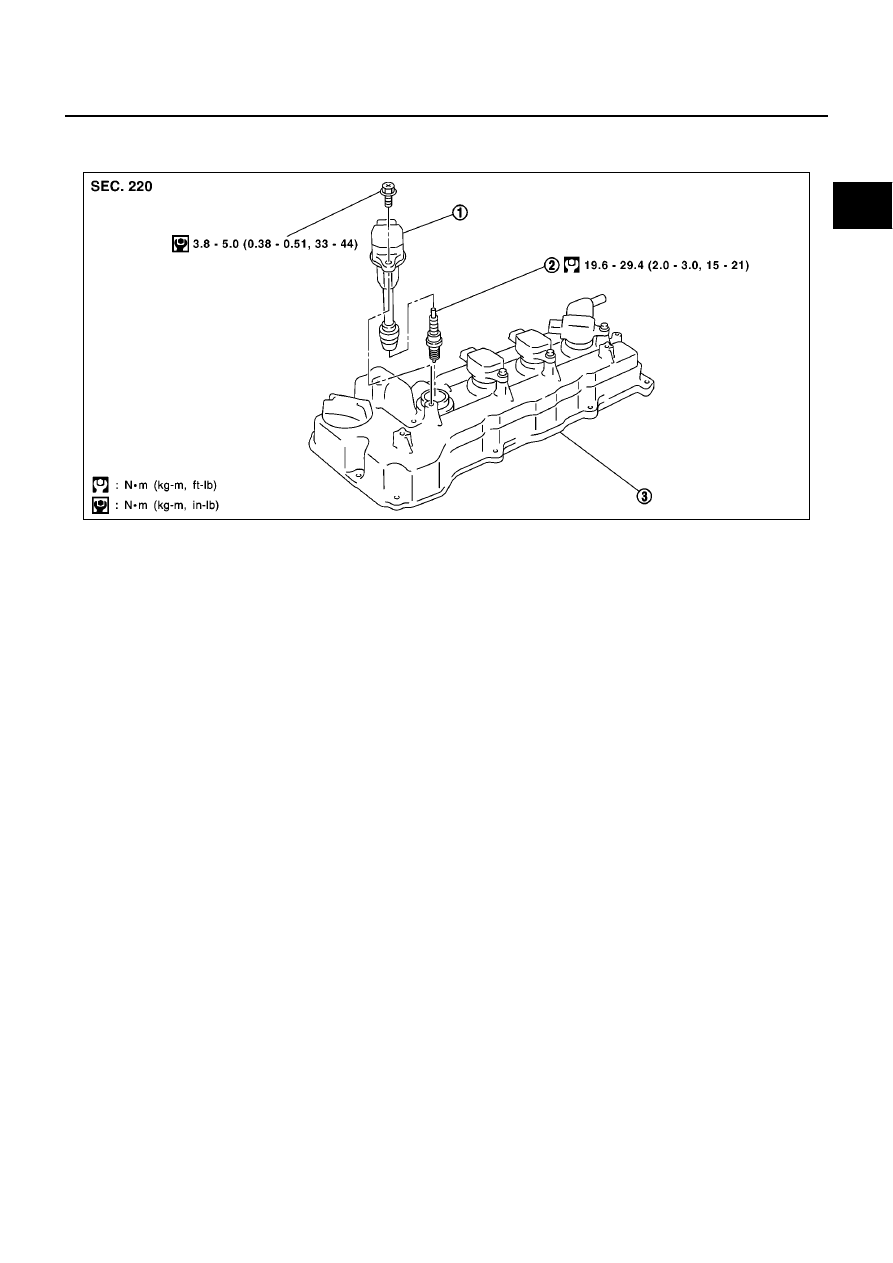

1.

Ignition coil

2.

Spark plug

3.

Rocker cover
