AIR CLEANER AND AIR DUCT

AIR CLEANER AND AIR DUCT

PFP:16500

Removal and Installation

EBS00QE7

REMOVAL

1.

Remove air cleaner case assembly, air duct and resonator.

●

Add marks as necessary for easier installation.

2.

Remove harness connector from mass air flow sensor.

3.

Remove mass air flow sensor.

CAUTION:

Handle mass air flow sensor with following cares.

●

Do not shock it.

●

Do not disassembly it.

●

Do not touch its sensor.

●

Do not deform mass air flow sensor's wire mesh.

4.

Remove left fender protector and resonator.

INSTALLATION

1.

Attach each joint aligning marks put at removal. Screw clamps firmly.

2.

Install in the reverse order of removal.

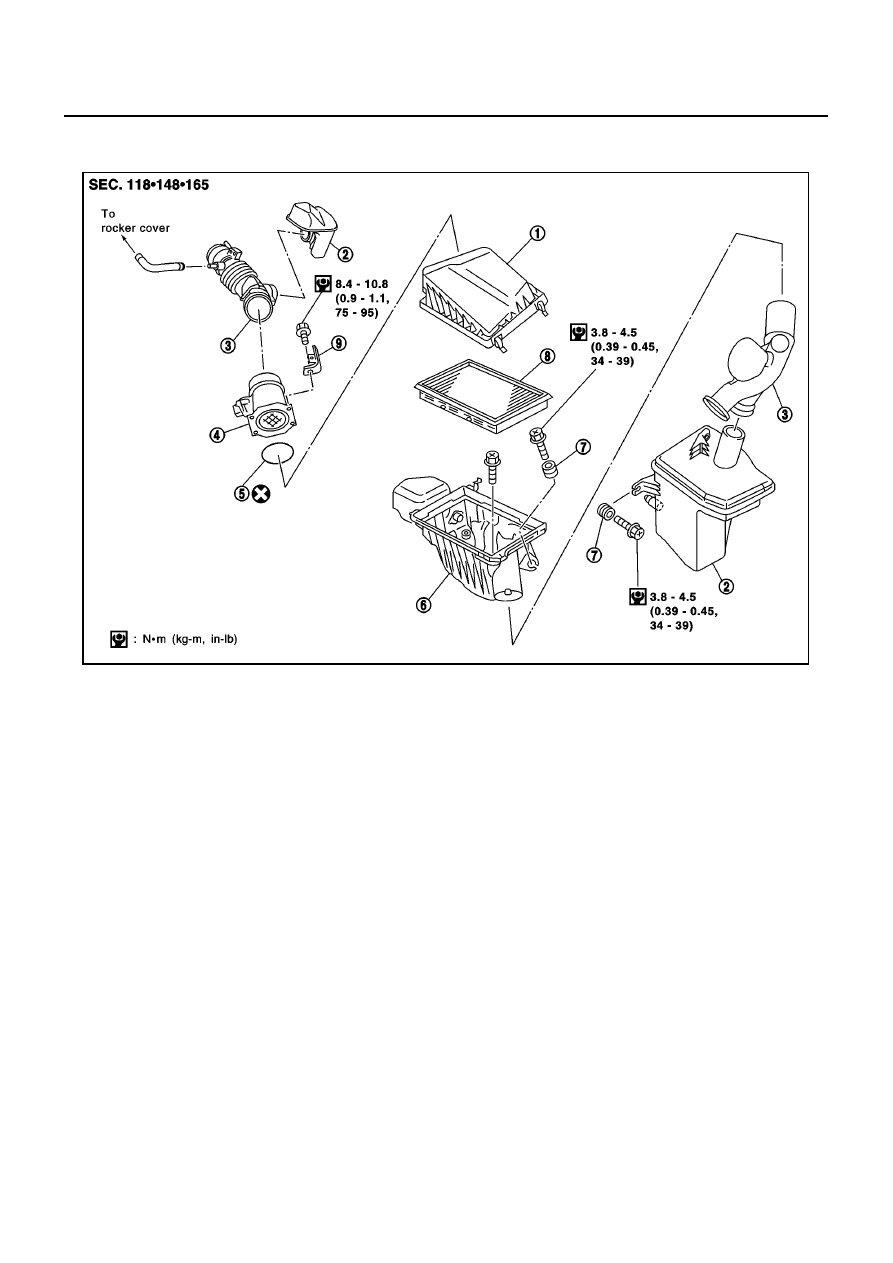

PBIC0533E

1.

Air cleaner case (upper)

2.

Resonator

3.

Air duct

4.

Mass air flow sensor

5.

O-ring

6.

Air cleaner case (lower)

7.

Grommet

8.

Air cleaner element

9.

Bracket

AIR CLEANER AND AIR DUCT

EM-17

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Changing Air Cleaner Element

EBS00QE8

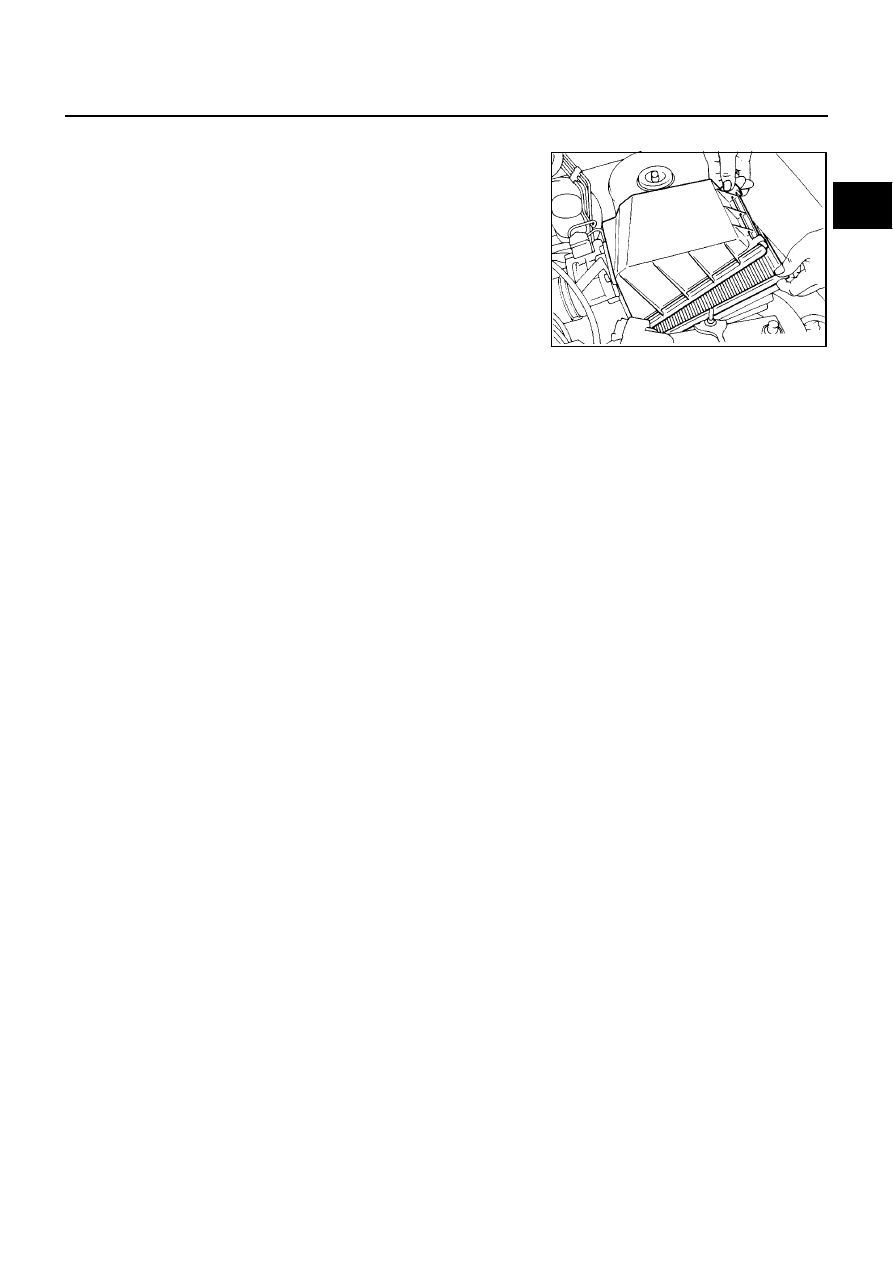

The viscous paper type filter does not need cleaning between
renewals.

SMA373C

EM-18

[QG]

INTAKE MANIFOLD

INTAKE MANIFOLD

PFP:14003

Removal and Installation

EBS00QE9

REMOVAL

WARNING:

To avoid the danger of being scalded, never drain the coolant when the engine is hot.

1.

Release fuel pressure.
Refer to

EC-52, "FUEL PRESSURE RELEASE"

(WITH EURO-OBD),

EC-579, "FUEL PRESSURE

RELEASE"

(WITHOUT EURO-OBD).

2.

Remove air duct and air cleaner case.
Refer to

EM-16, "Removal and Installation"

.

3.

Disconnect harness on engine top surface, and move it aside.

4.

Disconnect fuel injector/fuel tube assembly from intake manifold, and move it aside.

●

It is not necessary to disconnect fuel hose.

5.

Disconnect the following vacuum hoses.

6.

Disconnect blow-by hose (between intake manifold collector and rocker cover).

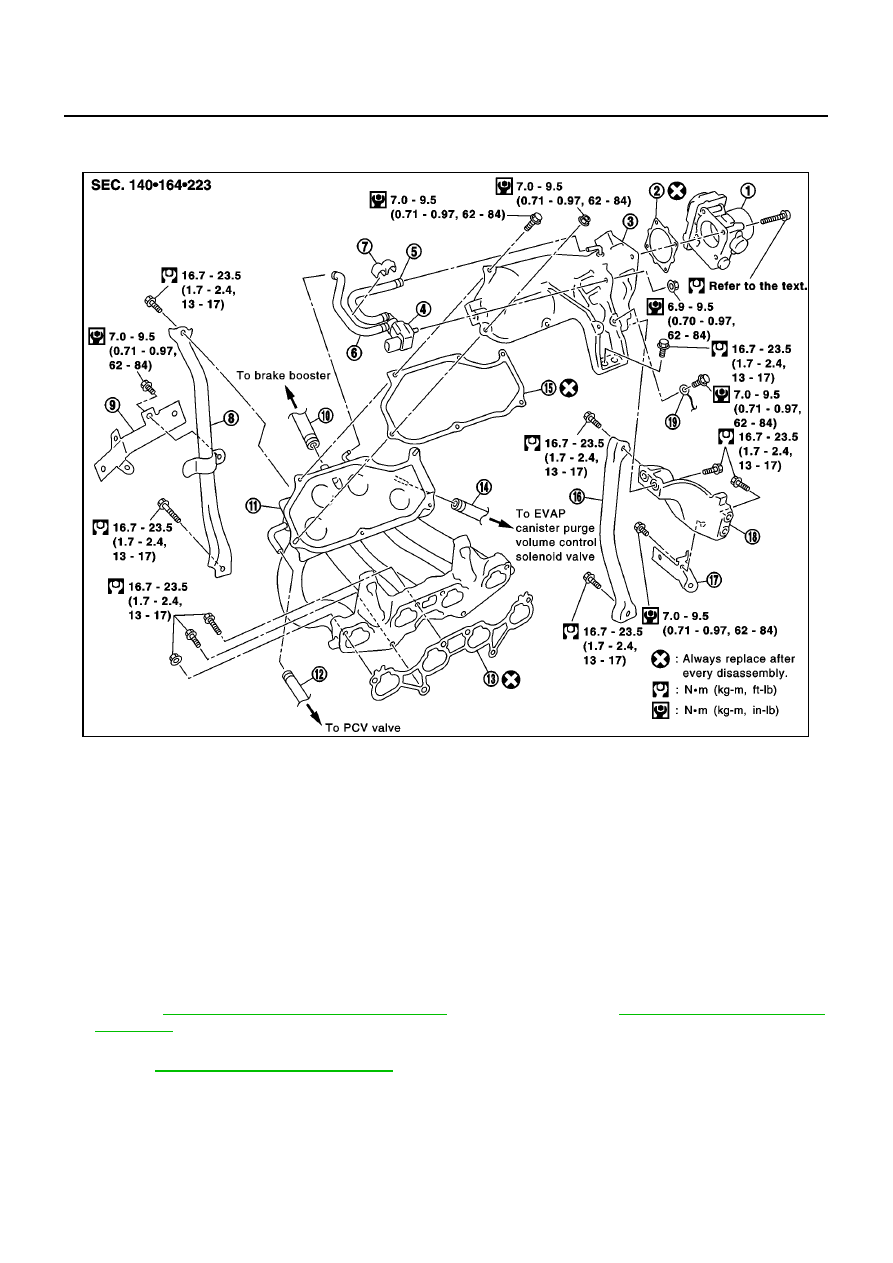

KBIA1363E

1.

Electric throttle control actuator

2.

Gasket

3.

Intake manifold collector

4.

EVAP canister purge volume control
solenoid valve

5.

Vacuum hose

6.

Vacuum hose

7.

Hose clamp

8.

Intake manifold support (front)

9.

Harness bracket

10. Vacuum hose

11. Intake manifold

12. PCV hose

13. Gasket

14. Vacuum hose

15. Gasket

16. Intake manifold support (rear)

17. Harness bracket

18. Intake manifold support (engine rear)

19. Grounding wire

INTAKE MANIFOLD

EM-19

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

7.

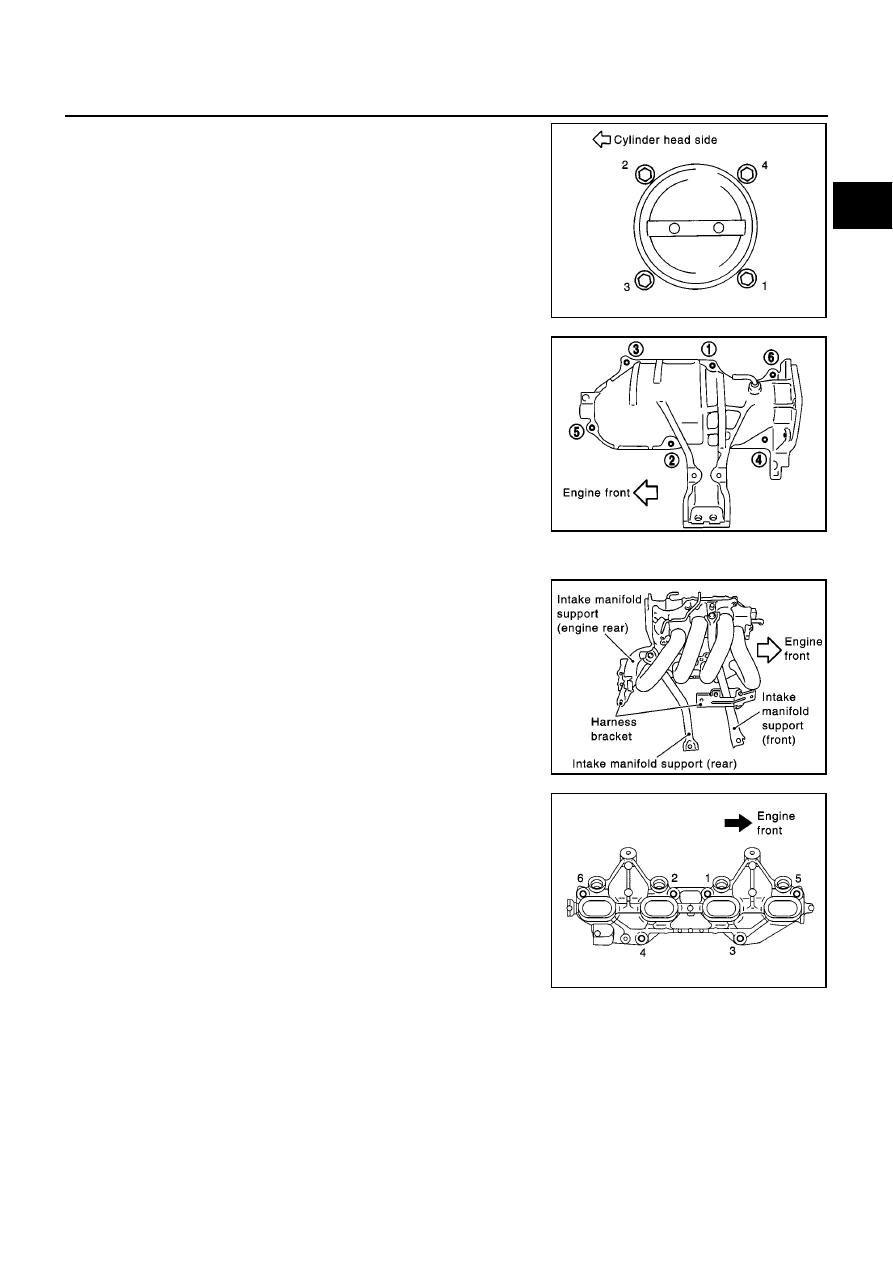

Loosen mounting bolts in reverse order shown in figure to
remove electric throttle control actuator.

CAUTION:

●

Do not shock it.

●

Do not disassembly and adjusting.

NOTE:
Remove intake manifold collector and electronic throttle control
as a single assembly, then remove electronic throttle control
itself.

8.

Remove bolt on cylinder head side of intake manifold collector.

9.

Loosen intake manifold collector nuts and bolts in reverse of the
order shown in the figure.

●

Do not remove intake manifold collector at this stage.

10. Move harness, which is fixed on intake manifold support, with bracket.

11. Remove intake manifold supports (rear, front, engine rear).

12. Loosen nuts and bolts in reverse order shown in the figure, and

remove intake manifold from cylinder head.

13. Disconnect intake manifold collector from intake manifold, and

pull out between engine and body.

PBIC0534E

KBIA1365E

KBIA1366E

PBIC0535E
