Nissan Almera Tino V10. Manual - part 838

EM-8

[QG]

PREPARATION

KV101151S0
Lifter stopper set
1. KV10115110
Camshaft pliers
2. KV10115120
Lifter stopper

Changing shims

EM03470000
Piston ring compressor

Installing piston assembly into cylinder bore

1. ST15243000
Valve seat drift
2. KV11103710
Adapter
3. KV11103720
Adapter

Installing valve seat drift

KV10111100
Seal cutter

Removing oil pan

WS39930000
Tube presser

Pressing the tube of liquid gasket

KV10112100
Angle wrench

Tightening bolts for bearing cap, cylinder
head, etc. in angle

Tool number
Tool name

Description

NT041

NT044

PBIC1120E

NT046

NT052

NT014

PREPARATION

EM-9

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Commercial Service Tools

EBS00QE1

ST16610001
Pilot bushing puller

Removing pilot bushing

KV101056S0*
Rear gear stopper
1. KV10105620
Adapter
2. KV10105610
Plate assembly

Preventing crankshaft from rotating

Tool number
Tool name

Description

NT045

NT773

Tool name

Description

Spark plug wrench

Removing and installing spark plug

Crankshaft pulley puller

Removing crankshaft pulley

Manual lift table caddy

Removing and installing engine

Valve seat cutter set

Finishing valve seat dimensions

Piston ring expander

Removing and installing piston ring

NT047

PBIC0887E

ZZA1210D

NT048

NT030

EM-10

[QG]

PREPARATION

Valve guide drift

Removing and installing valve guide
Intake & Exhaust:
a: 9.5 mm (0.374 in) dia.
b: 5.5 mm (0.217 in) dia.

Valve guide reamer

Reaming valve guide 1 or hole for oversize
valve guide 2
Intake & Exhaust:
d

1

: 5.5 mm (0.217 in) dia.

d

2

: 9.685 mm (0.3813 in) dia.

Front oil seal drift

Installing front oil seal
a: 50 mm (1.97 in) dia.
b: 44 mm (1.73 in) dia.

Rear oil seal drift

Installing rear oil seal
a: 102 mm (4.02 in) dia.
b: 90 mm (3.54 in) dia.

Tool name

Description

NT015

NT016

NT049

NT049

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

EM-11

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

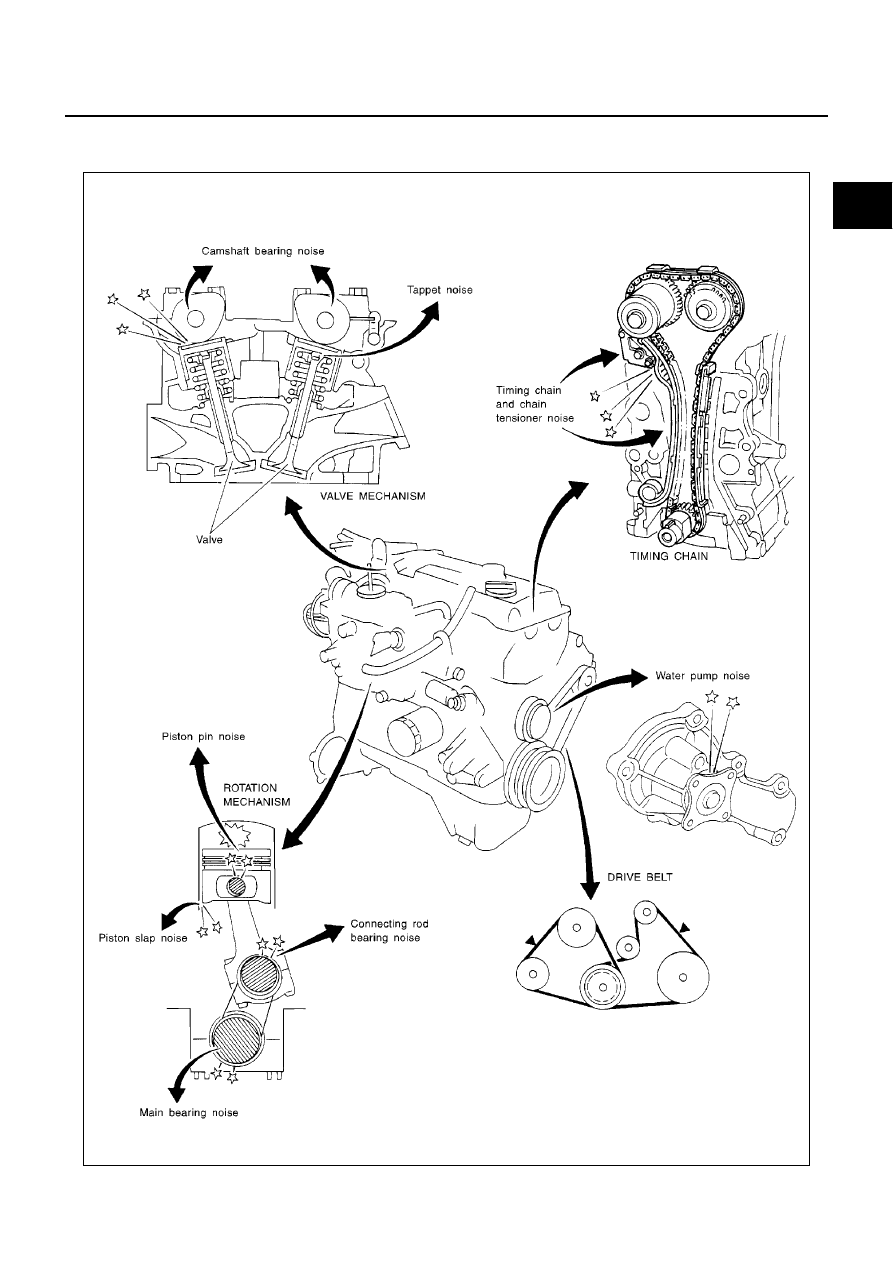

NVH Troubleshooting —Engine Noise

EBS00QE2

SEM937F
