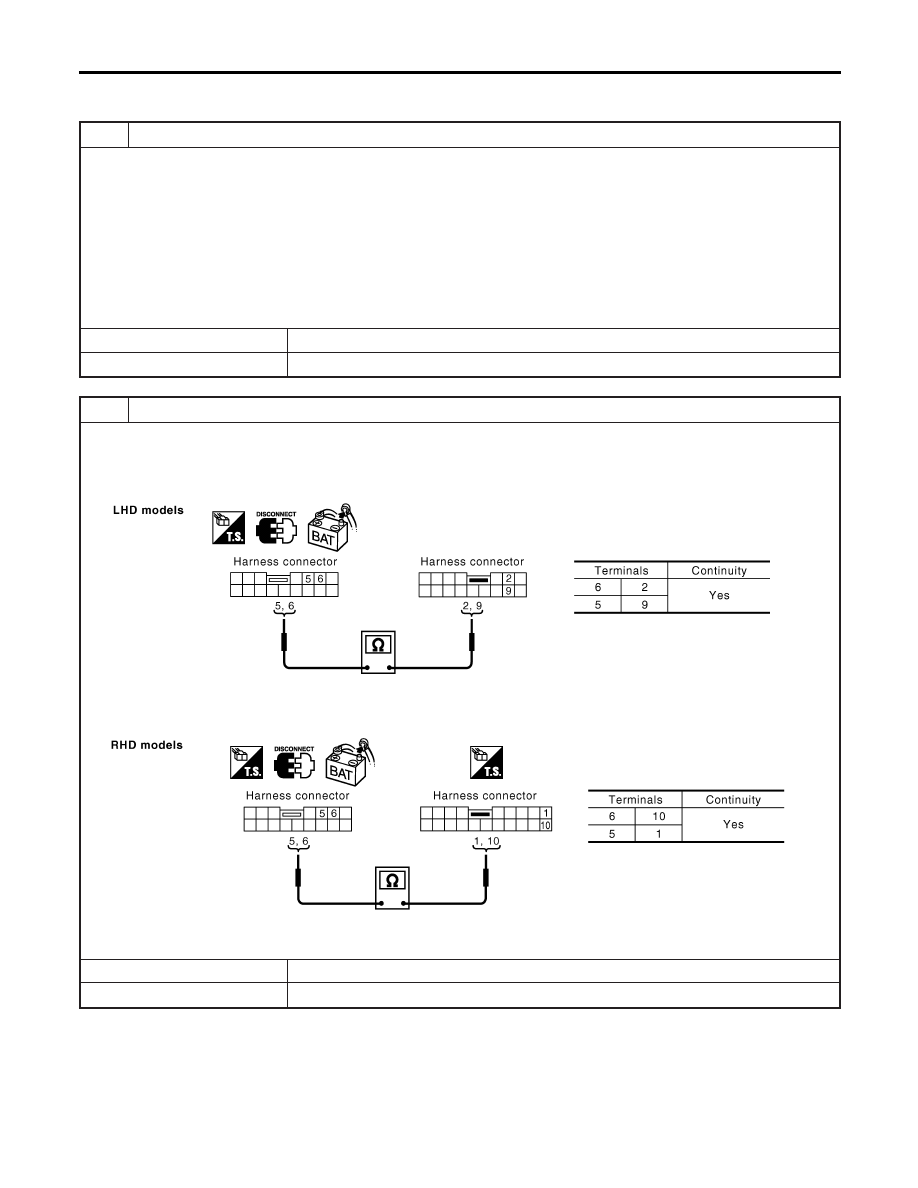

CIRCUIT CHECK BETWEEN TCM AND ABS ACTUATOR AND ELECTRIC UNIT (CONTROL
UNIT)

=NLEL0641S05

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check following terminals and connector for damage, bend and loose connection (connector side and harness side).
LHD models

I

Harness connector M11

I

Harness connector E106

RHD models

I

Harness connector M80

I

Harness connector E145

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect harness connector M11 (LHD models) or harness connector M80 (RHD models).
2. Check the following.
LHD models

I

Continuity between harness connector M112 terminals 6 (L), 5 (R) and harness connector M11 terminals 2 (L), 9 (R)

YEL413E

RHD models

I

Continuity between harness connector M112 terminals 6 (L), 5 (R) and harness connector M80 terminals 10 (L), 1 (R)

YEL414E

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-476

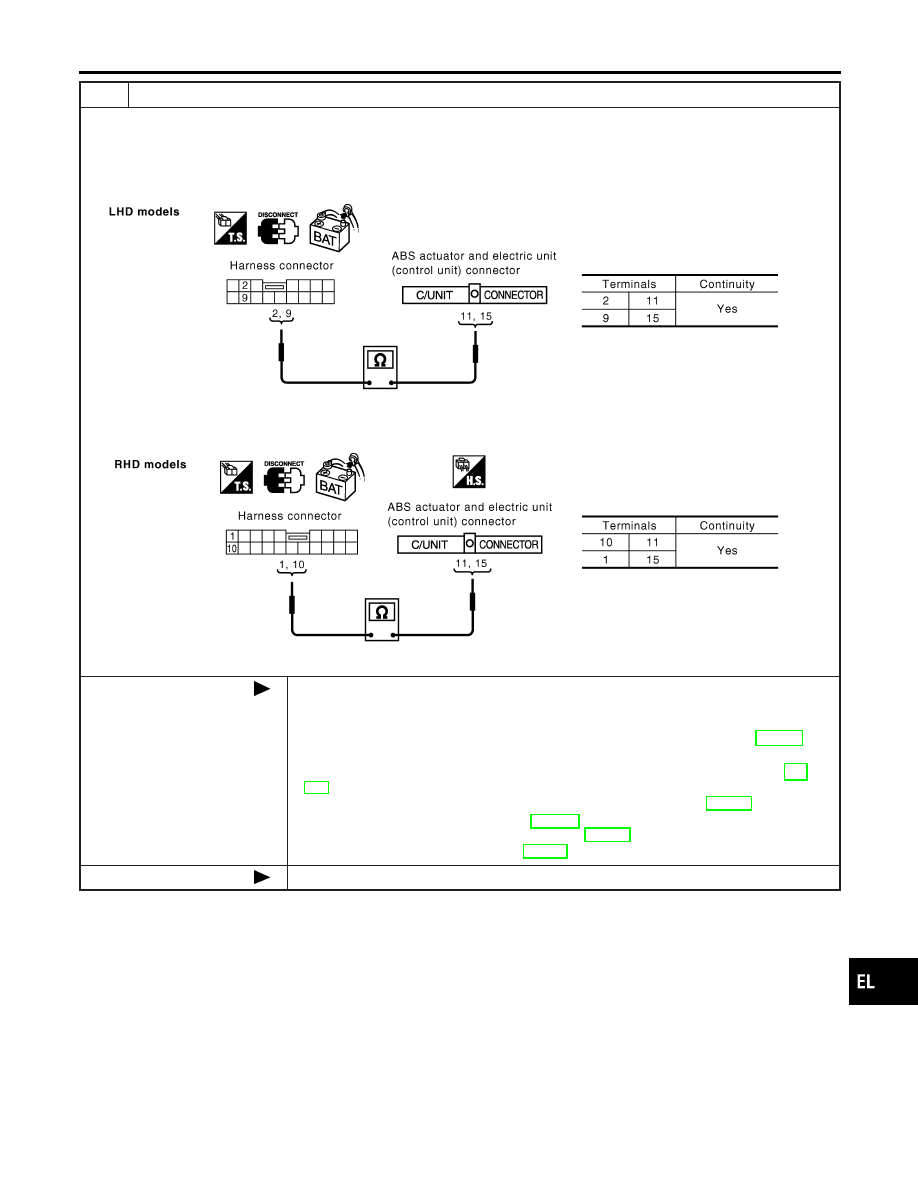

3

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Check the following.
LHD models

‰

Continuity between harness connector E106 terminals 2 (L), 9 (R) and ABS actuator and electric unit (control unit) con-
nector E143 terminals 11 (L), 15 (R)

YEL416E

RHD models

‰

Continuity between harness connector E145 terminals 10 (L), 1 (R) and ABS actuator and electric unit (control unit) con-
nector E143 terminals 11 (L), 15 (R)

YEL417E

OK or NG

OK

Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for
“ENGINE”, “A/T”, “ABS” and “SMART ENTRANCE” displayed on CONSULT-II. Refer to
the following.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for
“ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-
651) for “ENGINE”

‰

“DTC U1000 CAN COMMUNICATION LINE” (WITH EURO-OBD) (AT-194) for “A/T”

‰

“CAN COMMUNICATION LINE” (All) (AT-399) for “A/T”

‰

“Inspection 13 CAN Communication System” (BR-140) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

NG

Repair harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-477

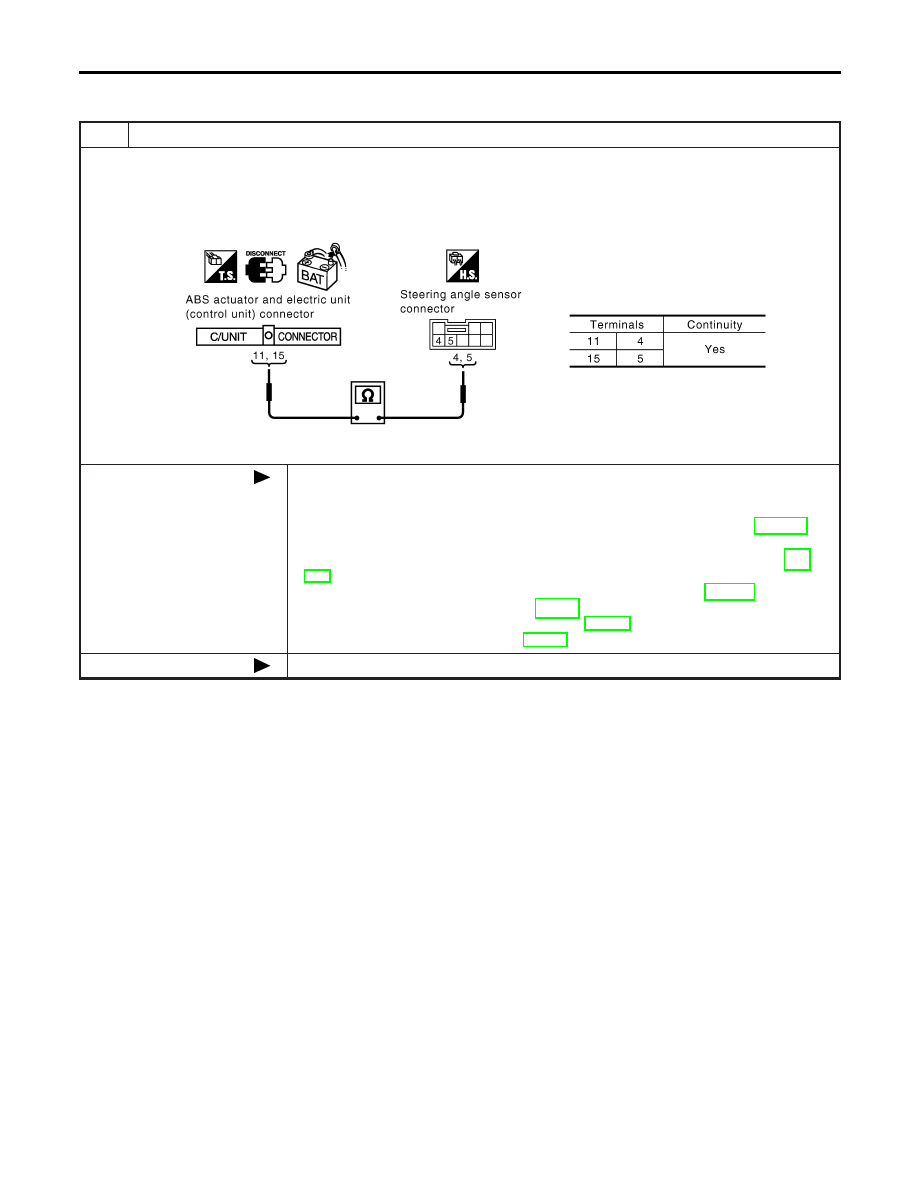

CIRCUIT CHECK BETWEEN ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) AND
STEERING ANGLE SENSOR

=NLEL0641S07

1

CHECK HARNESS FOR OPEN CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Disconnect ABS actuator and electric unit (control unit) connector and steering angle sensor connector.
4. Check continuity between ABS actuator and electric uit (control unit) harness connector E143 terminals 11 (L), 15 (R)

and steering angle sensor harness connector E129 terminals 4 (L), 5 (R).

YEL422E

OK or NG

OK

Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for
“ENGINE”, “A/T”, “ABS” and “SMART ENTRANCE” displayed on CONSULT-II. Refer to
the following.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for
“ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-
651) for “ENGINE”

‰

“DTC U1000 CAN COMMUNICATION LINE” (WITH EURO-OBD) (AT-194) for “A/T”

‰

“CAN COMMUNICATION LINE” (All) (AT-399) for “A/T”

‰

“Inspection 13 CAN Communication System” (BR-140) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

NG

Repair harness.

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-478

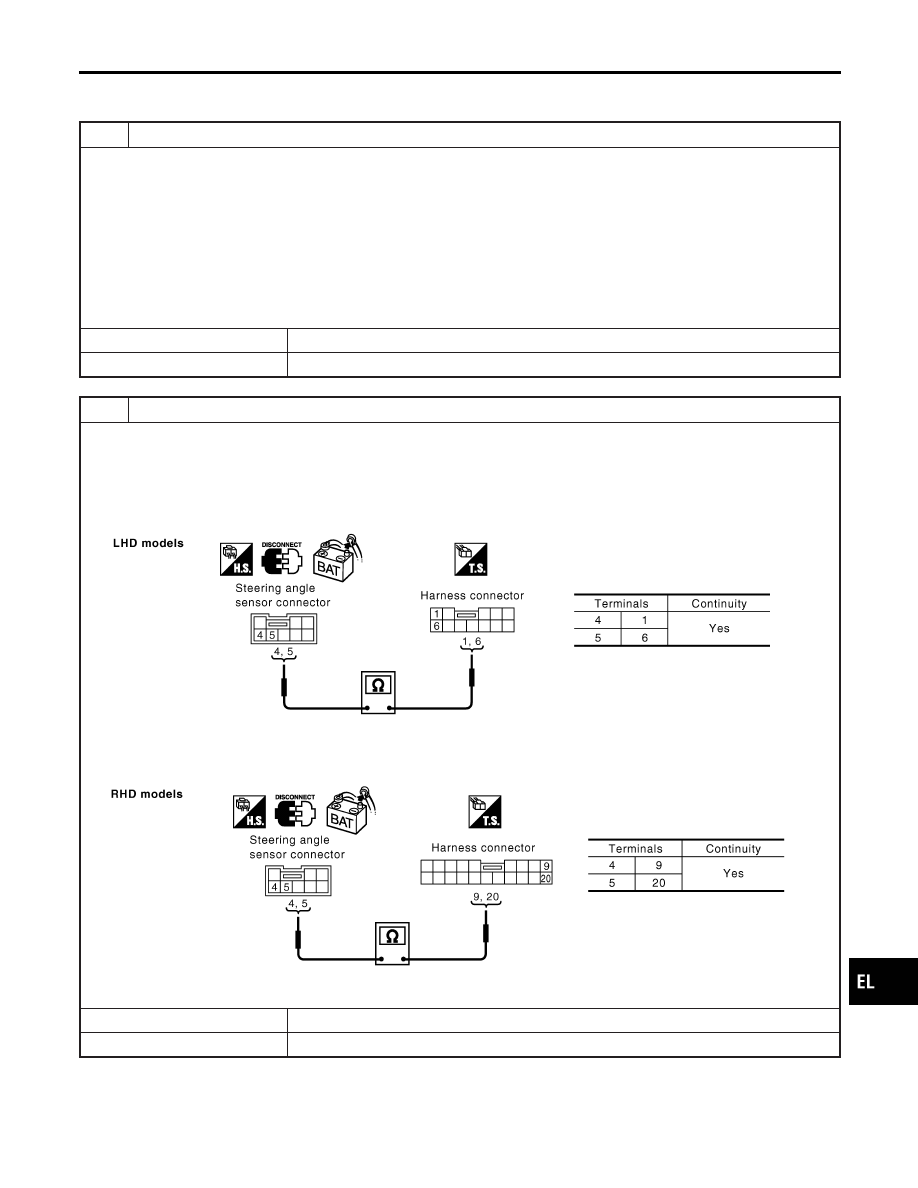

CIRCUIT CHECK BETWEEN STEERING ANGLE SENSOR AND SMART ENTRANCE
CONTROL UNIT

=NLEL0641S06

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check following terminals and connector for damage, bend and loose connection (connector side and harness side).
LHD models

I

Harness connector E125

I

Harness connector M82

RHD models

I

Harness connector E145

I

Harness connector M80

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect steering angle sensor connector and harness connector E125 (LHD models) or harness connector E145

(RHD models).

2. Check the following.
LHD models

I

Continuity between steering angle sensor harness connector E129 terminals 4 (L), 5 (R) and harness connector E125
terminals 1 (L), 6 (R)

YEL418E

RHD models

I

Continuity between steering angle sensor harness connector E129 terminals 4 (L), 5 (R) and harness connector E145
terminals 9 (L), 20 (R)

YEL419E

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-479
