CHECK SHEET RESULTS (EXAMPLE)

NLEL0641S03

YEL410E

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-472

YEL411E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-473

YEL412E

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-474

INSPECTION

NLEL0641S04

Proceed trouble diagnosis according to the check sheet results (example).

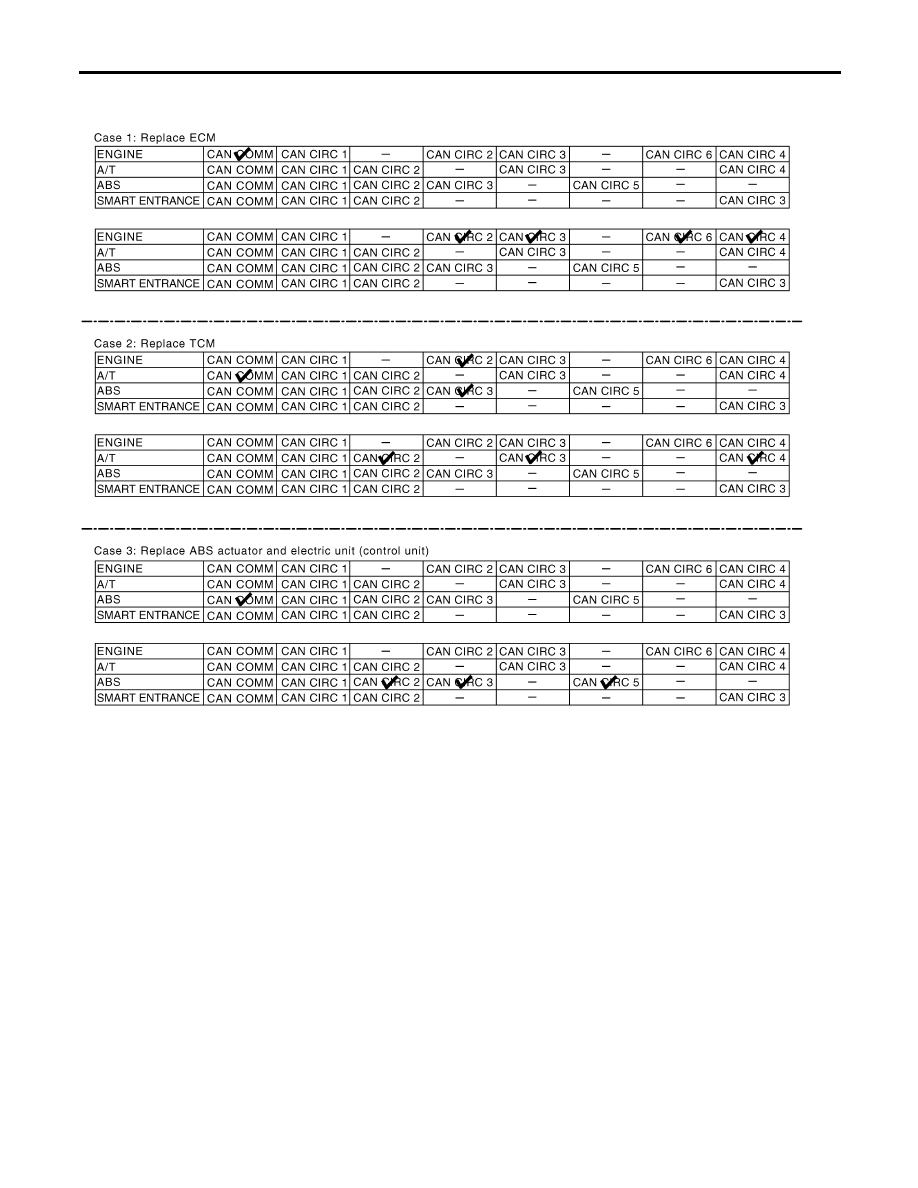

Case 1: Replace ECM.
Case 2: Replace TCM.
Case 3: Replace ABS actuator and electric unit (control unit)

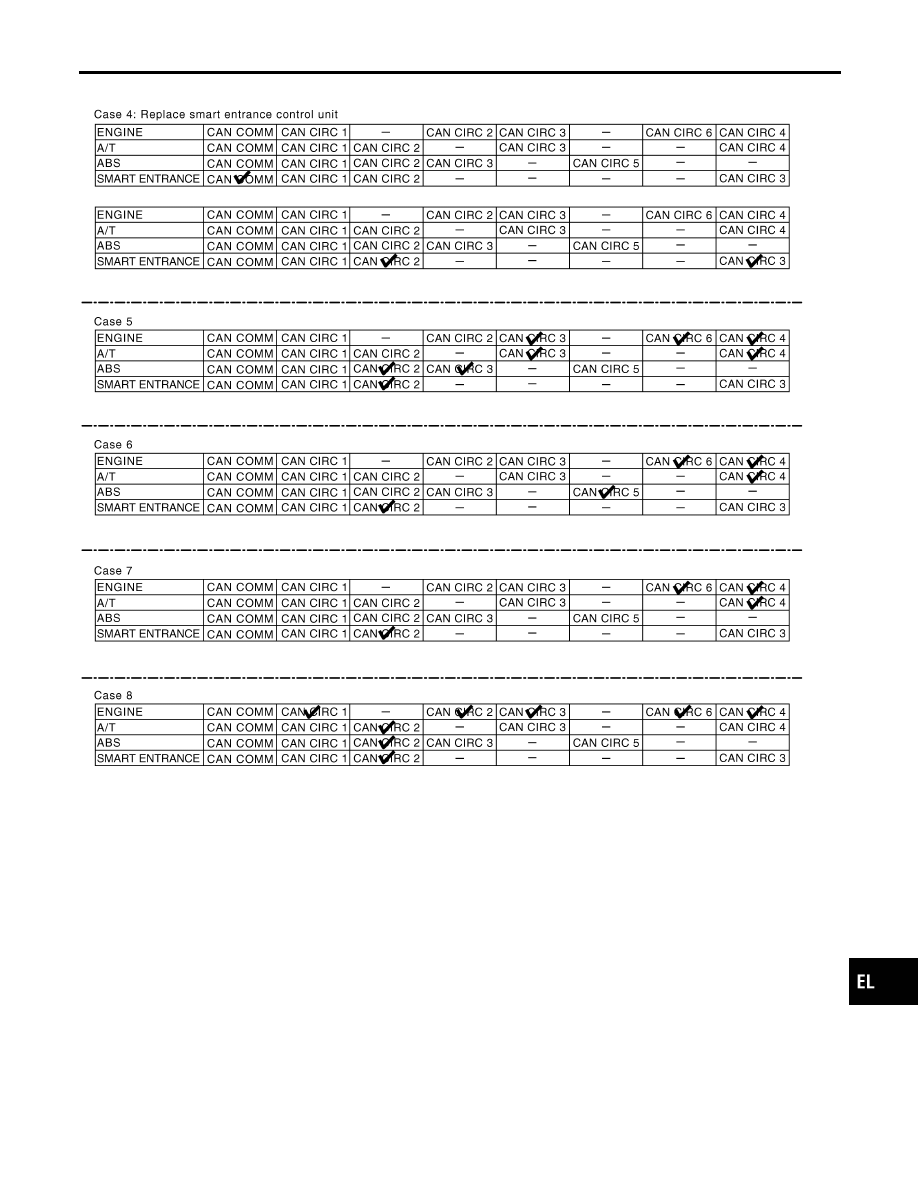

Case 4: Replace smart entrance control unit.
Case 5: Check harness between TCM and ABS actuator and electric unit (control unit). Refer to “CIRCUIT
CHECK BETWEEN TCM AND ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)” (EL-476).
Case 6: Check harness between ABS actuator and electric unit (control unit) and steering angle sensor. Refer
to “CIRCUIT CHECK BETWEEN ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) AND STEER-
ING ANGLE SENSOR” (EL-478).
Case 7: Check harness between steering angle sensor and smart entrance control unit. Refer to “CIRCUIT
CHECK BETWEEN STEERING ANGLE SENSOR AND SMART ENTRANCE CONTROL UNIT” (EL-479).
Case 8: Check ECM circuit. Refer to “ECM CIRCUIT CHECK” (EL-481).

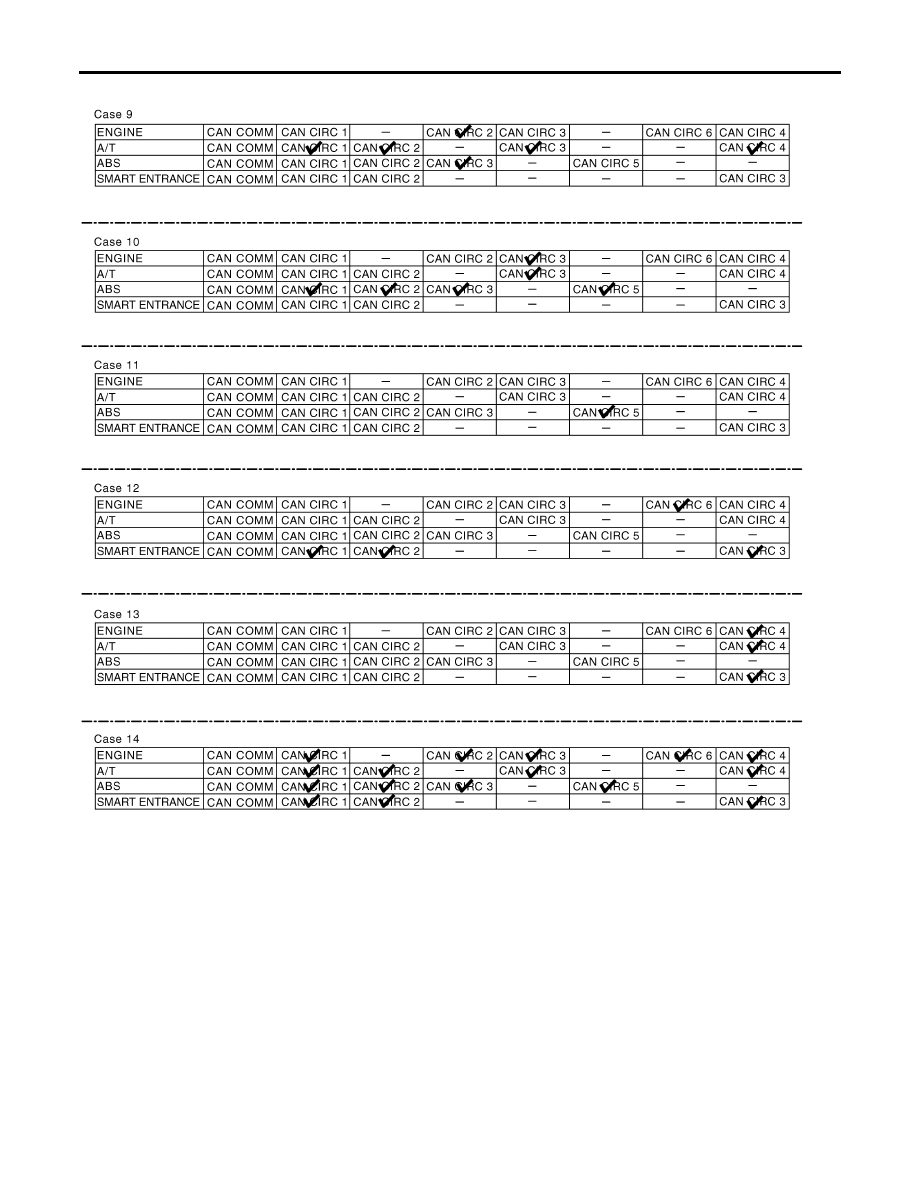

Case 9: Check TCM circuit. Refer to “TCM CIRCUIT CHECK” (EL-482).
Case 10: Check ABS actuator and electric unit (control unit) circuit. Refer to “ABS ACTUATOR AND ELEC-
TRIC UNIT (CONTROL UNIT) CIRCUIT CHECK” (EL-483).
Case 11: Check steering angle sensor circuit. Refer to “STEERING ANGLE SENSOR CIRCUIT CHECK” (EL-
484).
Case 12: Check smart entrance control unit circuit. Refer to “SMART ENTRANCE CONTROL UNIT CIRCUIT
CHECK” (EL-485).
Case 13: Check combination meter circuit. Refer to “COMBINATION METER CIRCUIT CHECK” (EL-486).
Case 14: Check CAN communication circuit. Refer to “CAN COMMUNICATION CIRCUIT CHECK” (EL-487).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-475
