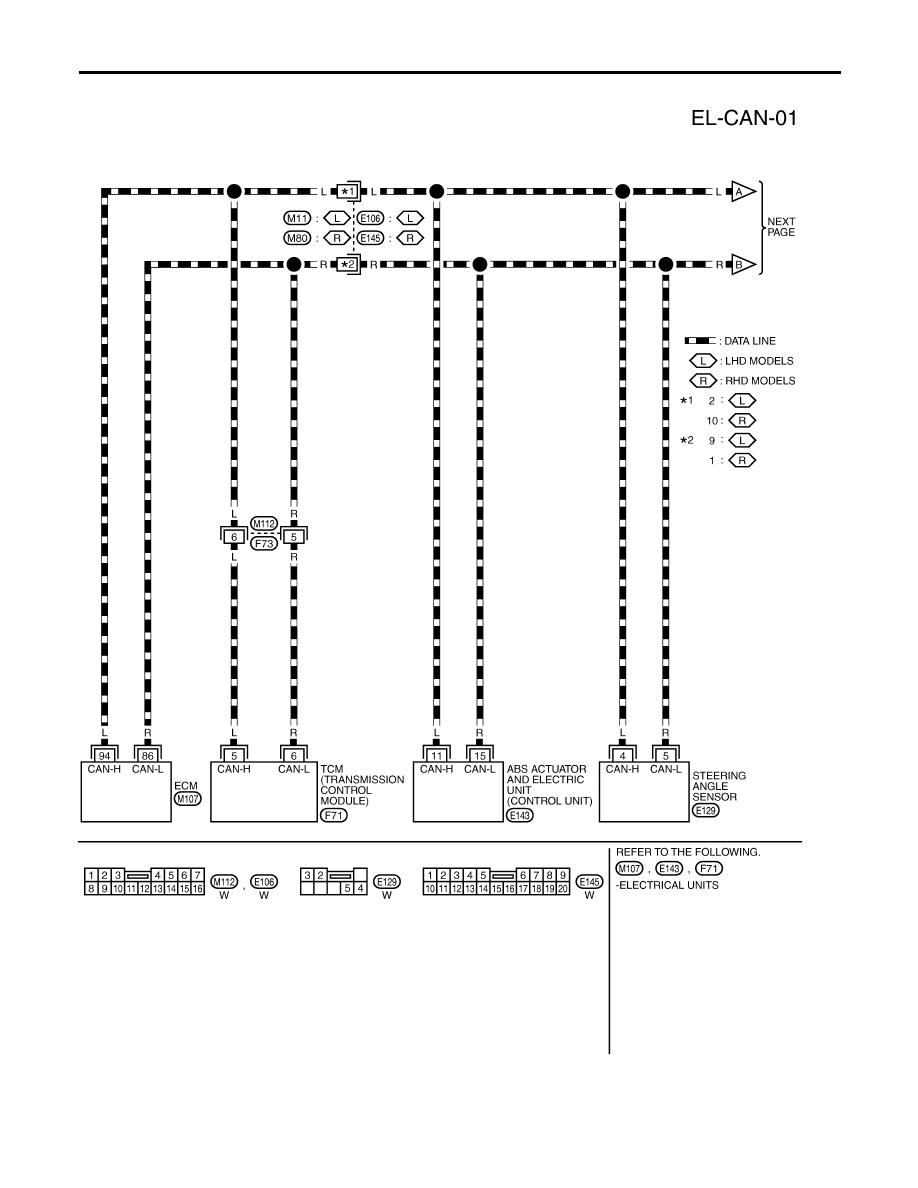

Wiring Diagram — CAN —

NLEL0640

YEL047E

CAN SYSTEM (TYPE 1)

Wiring Diagram — CAN —

EL-468

YEL048E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

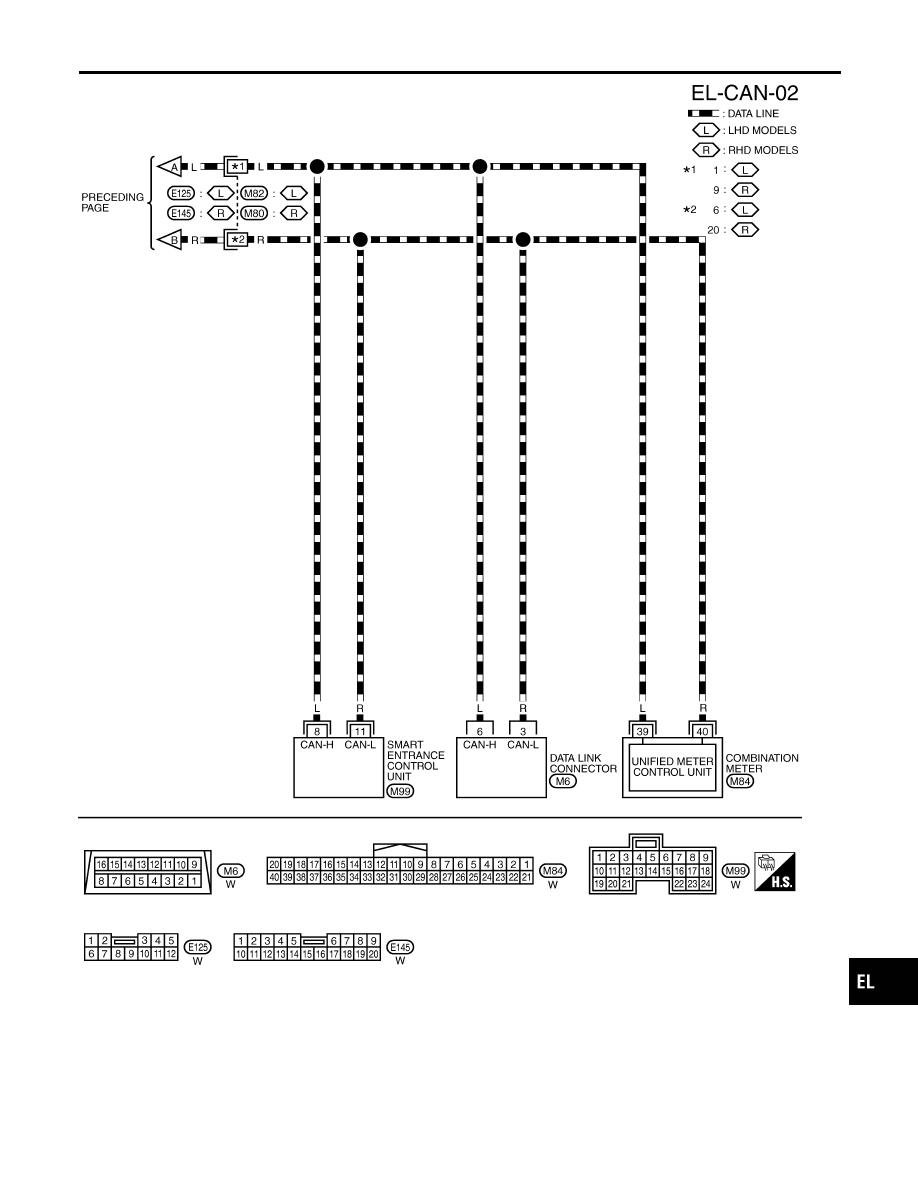

Wiring Diagram — CAN — (Cont’d)

EL-469

Trouble Diagnoses

NLEL0641

WORK FLOW

NLEL0641S01

1. Print all the data of “SELF-DIAG RESULTS” and “DATA MONITOR” for “ENGINE”, “A/T” and “SMART

ENTRANCE” displayed on CONSULT-II. Refer to the following.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for “ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-651) for “ENGINE”

‰

“DTC U1000 CAN COMMUNICATION LINE” (WITH EURO-OBD) (AT-194) for “A/T”

‰

“CAN COMMUNICATION LINE” (All) (AT-399) for “A/T”

‰

“Inspection 13 CAN Communication System” (BR-140) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

2. Attach the printed sheet of “SELF-DIAG RESULTS” and “DATA MONITOR” onto the check sheet. Refer

to “CHECK SHEET” (EL-471).

3. Based on the data monitor results, put “v” marks onto the items with “UNKWN” or “NG” in the check sheet

table. Refer to “CHECK SHEET“ (EL-471).

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.
4. According to the check sheet results (example), start inspection. Refer to “CHECK SHEET RESULTS

(EXAMPLE)” (EL-472).

CAN SYSTEM (TYPE 1)

Trouble Diagnoses

EL-470

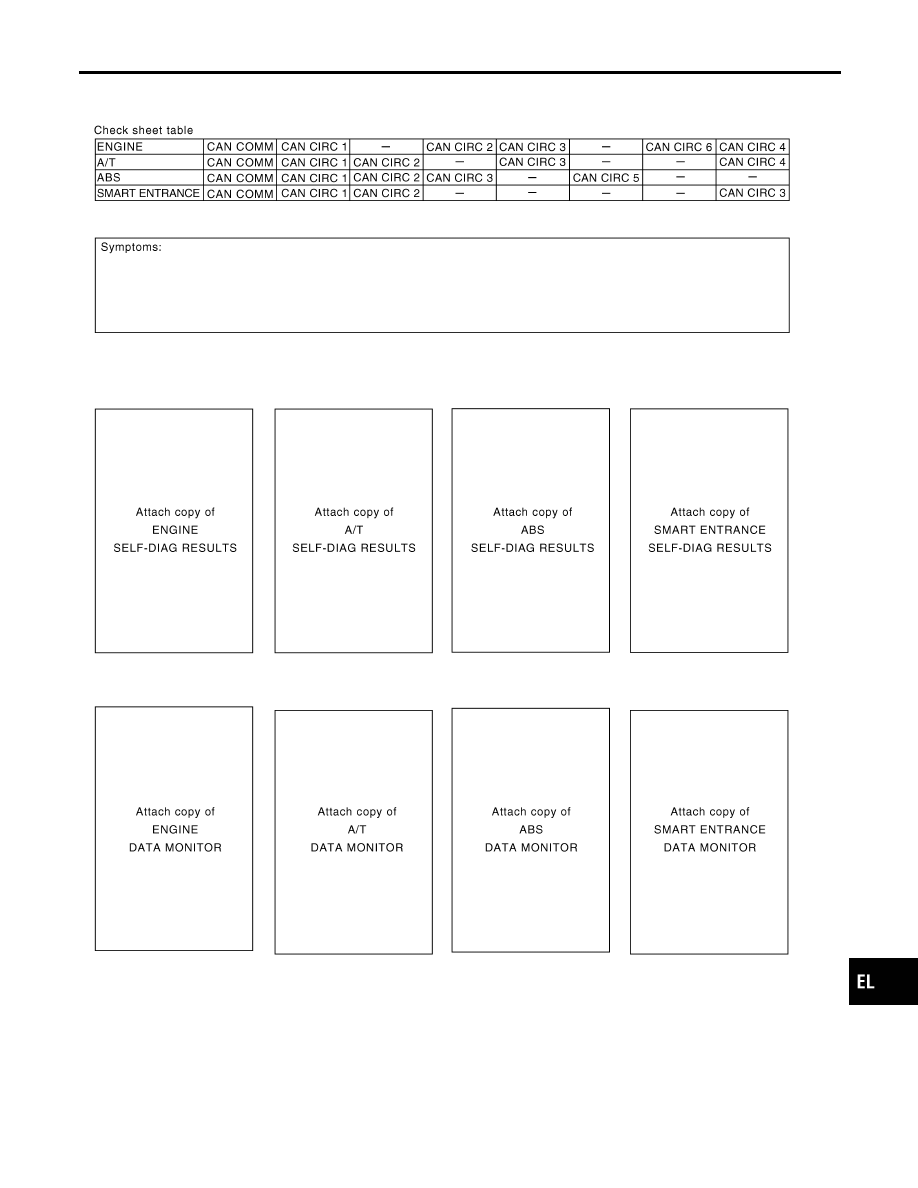

CHECK SHEET

NLEL0641S02

YEL409E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 1)

Trouble Diagnoses (Cont’d)

EL-471
