Nissan Almera Tino V10. Manual - part 784

4

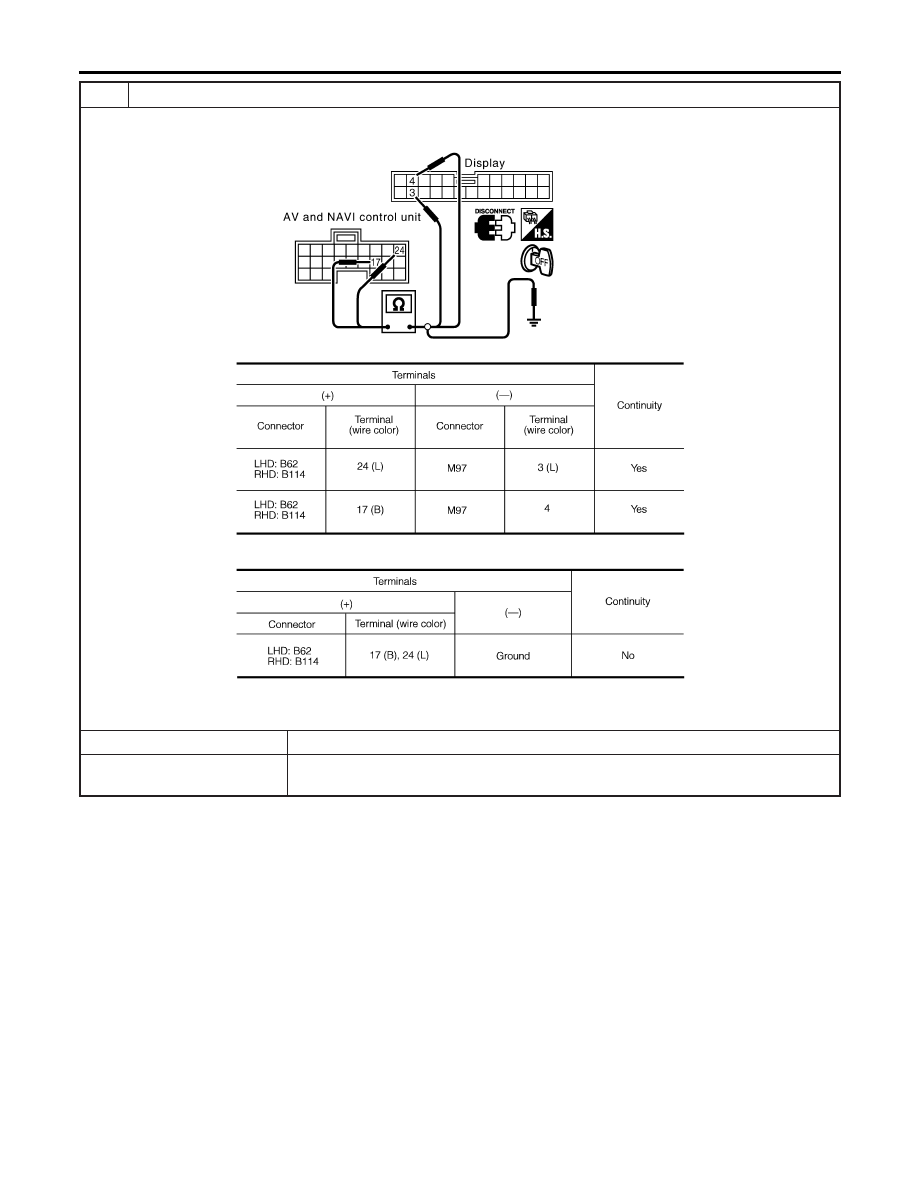

HARNESS CHECK-3

1. Check continuity between AV and NAVI control unit and ground.

I

When the screen looks yellowish

YEL387E

MTBL1735

MTBL1736

OK or NG

OK

©

GO TO 5.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-432

5

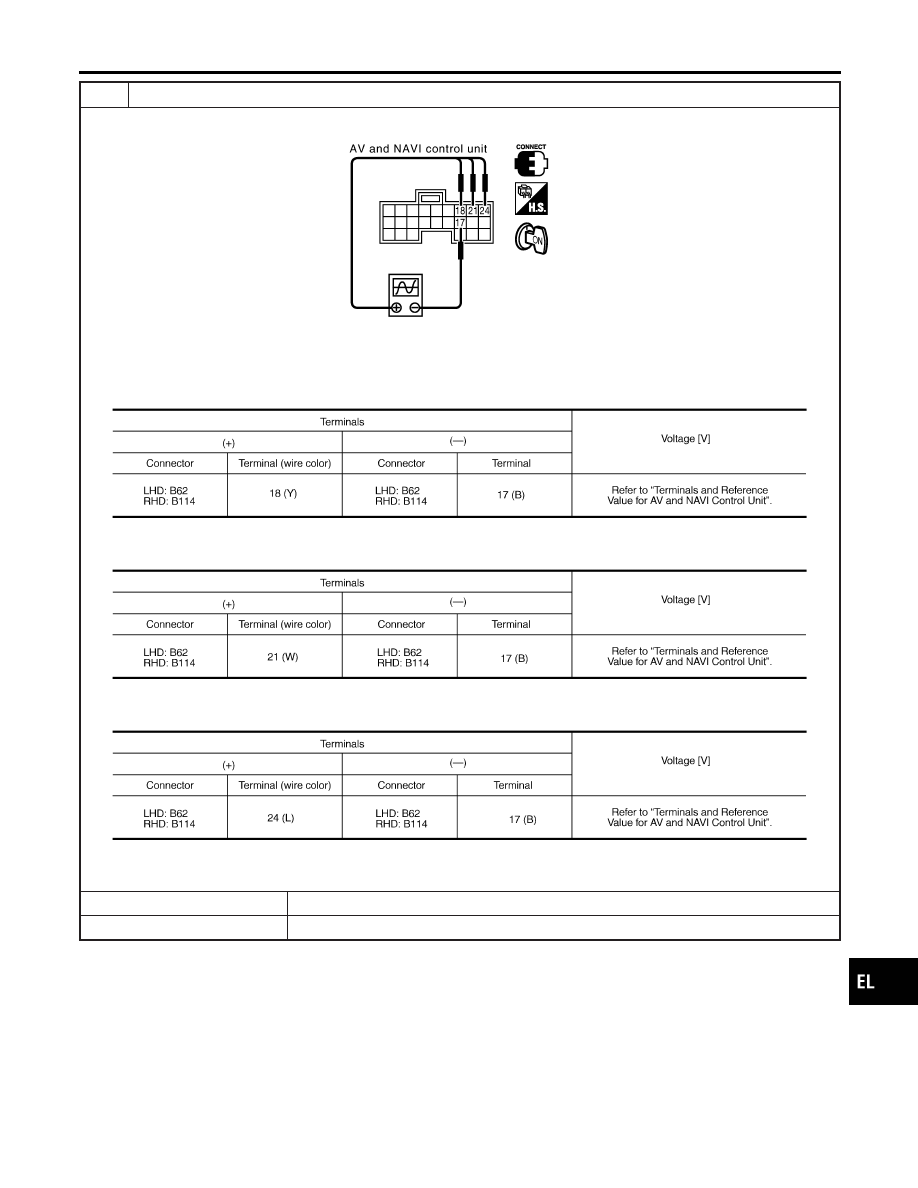

RGB SIGNAL CHECK

1. Connect AV and NAVI control unit connector and Display connector.

YEL388E

2. Turn the ignition switch ON.
3. Display “Color bar” by “CONFIRMATION/ADJUSTMENT” mode.
4. Check voltage signal between AV and NAVI control unit terminals 18, 21, 24 and 17 with oscilloscope or CONSULT-ll.

I

When the screen looks bluish

MTBL1737

I

When the screen looks reddish

MTBL1738

I

When the screen looks yellowish

MTBL1739

OK or NG

OK

©

Replace the display unit.

NG

©

Replace AV and NAVI control unit.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-433

RGB SCREEN IS ROLLING

NLEL0687S11

1

COLOR BAR DIAGNOSIS CHECK

1. Turn the ignition switch OFF.
2. Disconnect AV and NAVI control unit connector and Display connector.
3. Check continuity between AV and NAVI control unit and Display.

YEL389E

MTBL1740

4. Check continuity between AV and NAVI control unit and ground.

MTBL1741

OK or NG

OK

©

GO TO 2.

NG

©

I

Check harness for open or short between AV and NAVI control unit and Display for
open or short circuit.

I

Check connector housings for disconnected or loose terminals.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-434

2

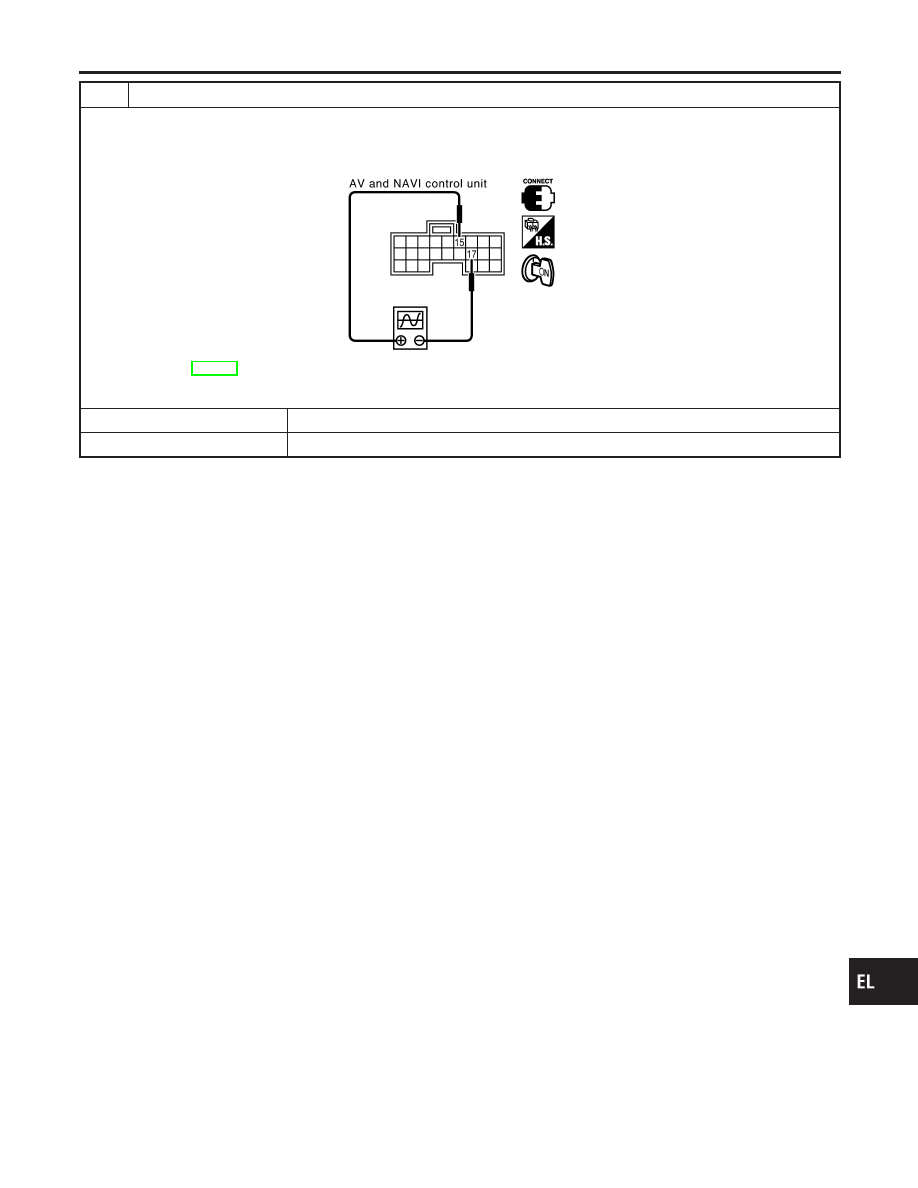

RGB SYNCHRONIZING SIGNAL CHECK

1. Connect AV and NAVI control unit connector and Display connector.
2. Turn the ignition switch ON.
3. Check voltage between AV and NAVI control unit terminals 15 (G) and 17 (B).

YEL390E

15 (G)-17: EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

Replace the display unit.

NG

©

Replace AV and NAVI control unit.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-435
