NOTE:
The road map data is based on data stored in the map DVD-ROM.

SEL686V

I

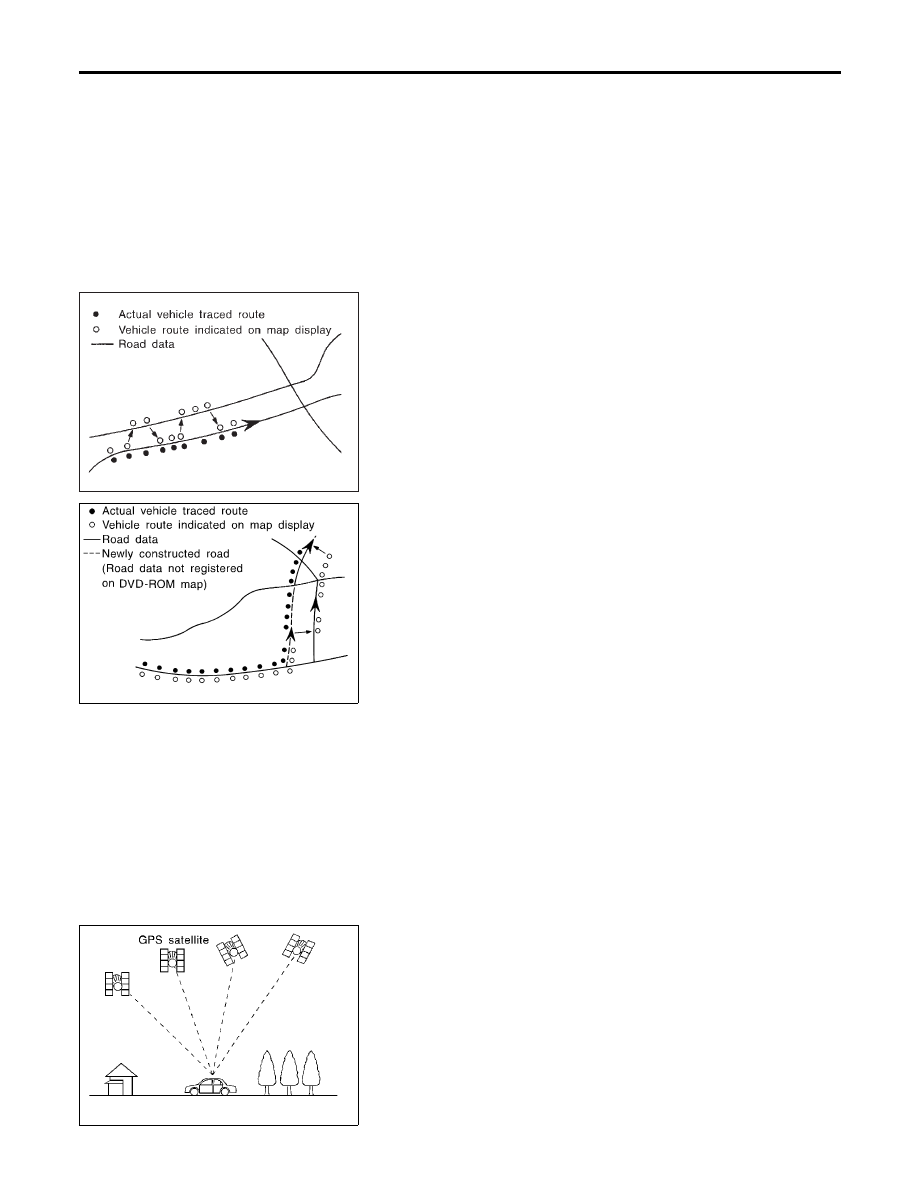

In map-matching, alternative routes to reach the destination
will be shown and prioritized, after the road on which the
vehicle is currently driven has been judged and the current-lo-
cation mark has been repositioned.
If there is an error in distance and/or direction, the alternative
routes will be shown in different order of priority, and the wrong
road can be avoided.
If two roads are running in parallel, they are of the same pri-
ority. Therefore, the current-location mark may appear on
either of them alternately, depending on maneuvering of the
steering wheel and configuration of the road.

SKIA0613E

I

Map-matching does not function correctly when the road on
which the vehicle is driving is new and not recorded in the map
DVD-ROM, or when the road pattern stored in the map data
and the actual road pattern are different due to repair.
When driving on a road not present in the map, the map-
matching function may find another road and position the cur-
rent-location mark on it. Then, when the correct road is
detected, the current-location mark may leap to it.

I

Effective range for comparing the vehicle position and travel
direction calculated by the distance and direction with the road
data read from the map DVD-ROM is limited. Therefore, when
there is an excessive gap between the current vehicle position
and the position on the map, correction by map-matching is not
possible.

SEL526V

GPS (GLOBAL POSITIONING SYSTEM)

NLEL0593S04

GPS (Global Positioning System) has been developed and con-
trolled by the US Department of Defense. The system utilizes GPS
satellite (NAVSTAR), sending out radio waves while flying on an
orbit around the earth at the height of approx. 21,000 km (13,000
miles).
The GPS receiver calculates the vehicle’s position in three dimen-
sions (latitude/longitude/altitude) according to the time lag of the
radio waves received from four or more GPS satellites (three-di-
mensional positioning). If radio waves were received only from
three GPS satellites, the GPS receiver calculates the vehicle’s
position in two dimensions (latitude/longitude), utilizing the altitude

NAVIGATION SYSTEM

System Description (Cont’d)

EL-376

data calculated previously by using radio waves from four or more
GPS satellites (two-dimensional positioning).
Accuracy of the GPS will deteriorate under the following conditions.

I

In two-dimensional positioning, the GPS accuracy will deterio-
rate when the altitude of the vehicle position changes.

I

There may be an error of approximately 10 m (30 ft.) in posi-
tion detected by three-dimensional positioning, which is more
accurate than two-dimensional positioning. The accuracy can
be even lower depending on the arrangement of the GPS sat-
ellites utilized for the positioning.

I

Position detection is not possible when the vehicle is in an area
where radio waves from the GPS satellite do not reach, such
as in a tunnel, parking lot in a building, and under an elevated
highway. Radio waves from the GPS satellites may not be
received when some object is located over the GPS antenna.

I

Position correction by GPS is not available while the vehicle is
stopped.

PKIA0248E

COMPONENT DESCRIPTION

NLEL0593S05

AV and NAVI Control Unit

NLEL0593S0501

I

The gyro (angular speed sensor) and the DVD-ROM drive are
built-in units that control the navigation functions.

I

Signals are received from the gyro, the vehicle speed sensor,
and the GPS antenna. Vehicle location is determined by com-
bining this data with the data contained in the DVD-ROM map.
Locational information is shown on liquid crystal display panel.

PKIA0249E

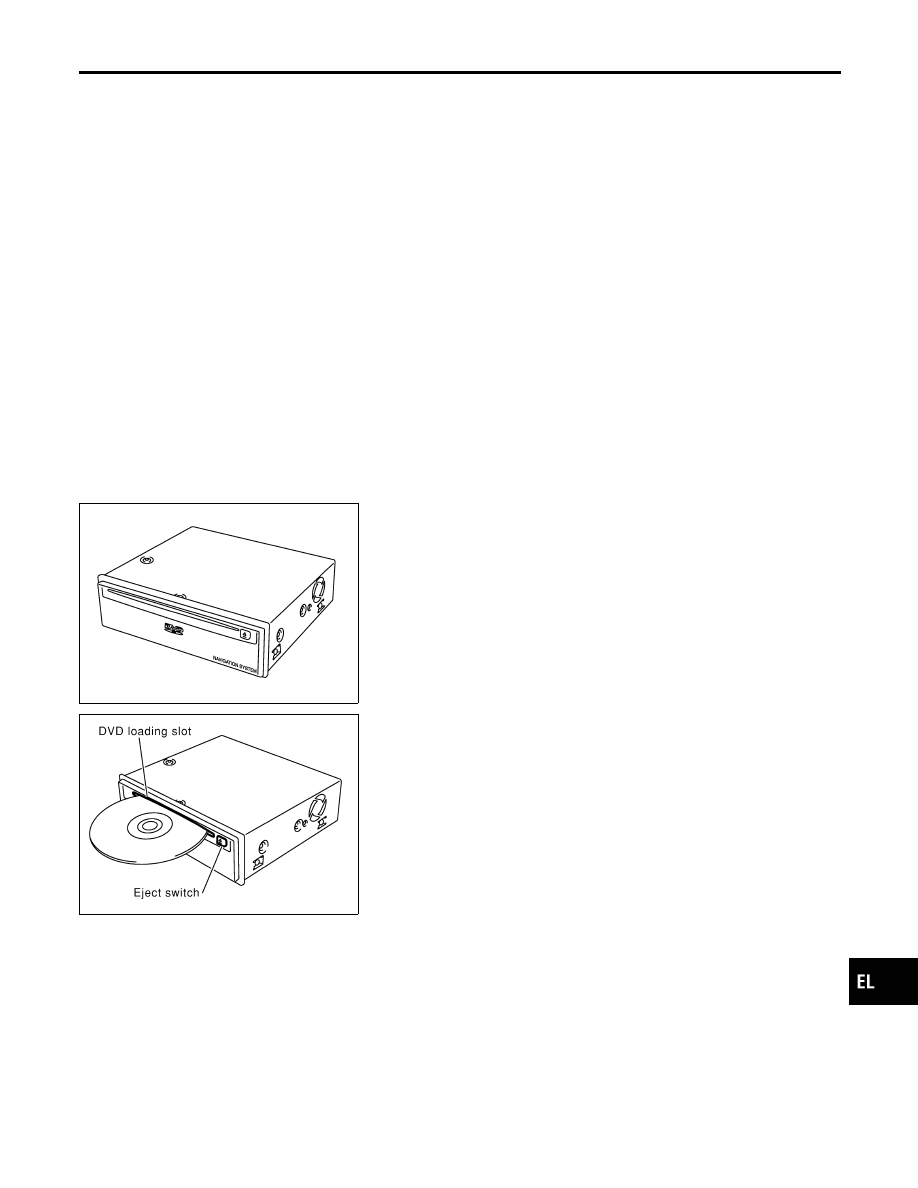

DVD-ROM Drive

NLEL0593S0502

Maps, traffic control regulations, and other pertinent information
can be easily read from the DVD-ROM disc.

Map DVD-ROM

NLEL0593S0503

I

The map DVD-ROM has maps, traffic control regulations, and
other pertinent information.

I

To improve DVD-ROM map matching and route determination
functions, the DVD-ROM uses an exclusive Nissan format.
Therefore, the use of a DVD-ROM provided by other manufac-
turers cannot be used.

Gyro (Angular Speed Sensor)

NLEL0593S0504

I

The oscillator gyro sensor is used to detect changes in vehicle
steering angle.

I

The gyro is built into the navigation (AV and NAVI) control unit.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

System Description (Cont’d)

EL-377

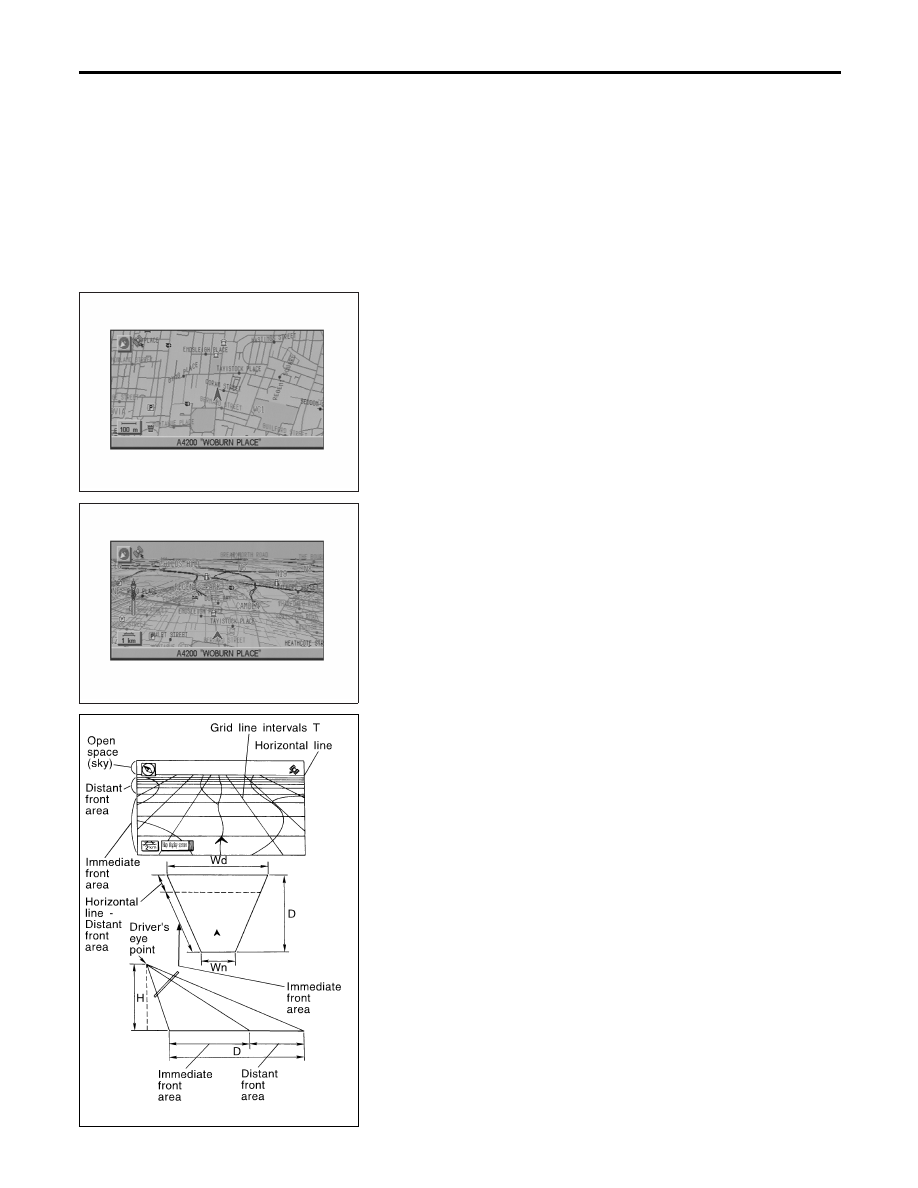

BIRDVIEW

T

=NLEL0593S06

The BIRDVIEW

T

provides a detailed and easily seen display of

road conditions covering the vehicle’s immediate to distant area.

SKIA1377E

I

MAP DISPLAY

SKIA1378E

I

BIRDVIEW

T

SEL691V

Description

NLEL0593S0601

I

Display area: Trapezoidal representation showing approximate
distances (Wn, D, and Wd).

I

Ten horizontal grid lines indicate display width while six verti-
cal grid lines indicate display depth and direction.

I

Drawing line area shows open space, depth, and immediate
front area. Each area is to a scale of approximately 5:6:25.

I

Pushing the “ZOOM IN” button during operation displays the
scale change and the view point height on the left side of the
screen.
The height of the view point increases or decreases when
“ZOOM” or “WIDE” is selected with the joystick.

NAVIGATION SYSTEM

System Description (Cont’d)

EL-378

SKIA1379E

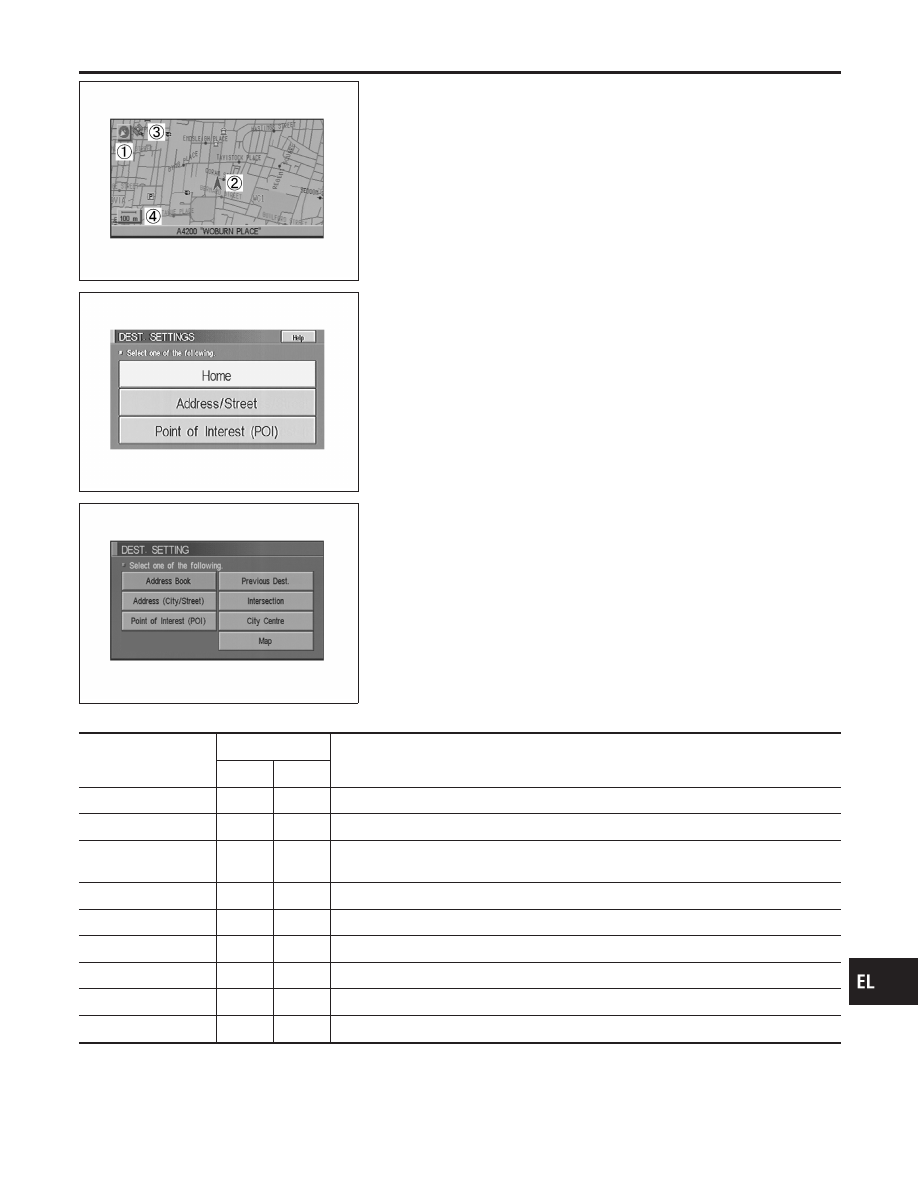

MAP DISPLAY

NLEL0593S07

Function of each icon is as follows:
1.

Azimuth indication.

2.

Position marker.

−

The tip of the arrow shows the current position. The shaft of
the arrow indicates the direction in which the vehicle is travel-
ing.

3.

GPS reception signal (indicates current reception conditions).

4.

Distance display (shows the distance in a reduced scale).

SKIA1623E

FUNCTION OF MULTIFUNCTION SWITCH

NLEL0593S08

Display With Pushed “DEST” Switch

NLEL0593S0801

I

Easy Mode

SKIA1381E

I

Expert Mode

The Function of Each Icon Is as Follows:

Icon

MODE

Description

Easy

Expert

Address Book

×

Favorite place can be saved to memory.

Address/Street

×

×

The destination can be searched from the address.

Point of Interest
(POI)

×

×

The destination of favorite facility can be searched.

Previous Dest.

×

The previous ten destinations stored in memory are displayed.

Intersection

×

The destination can be searched from the intersection.

City Center

×

The destination can be searched from city name.

Map

×

The destination can be searched from the map.

Home

×

Sets the home as a destination.

Help

×

Explanation of Navigational functions appear on the Display.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

System Description (Cont’d)

EL-379
