DIAGNOSTIC PROCEDURE 5

=NLEL0589S09

Self-diagnostic results:
“ID DISCORD, IMM-ECM” displayed on CONSULT-II screen

1

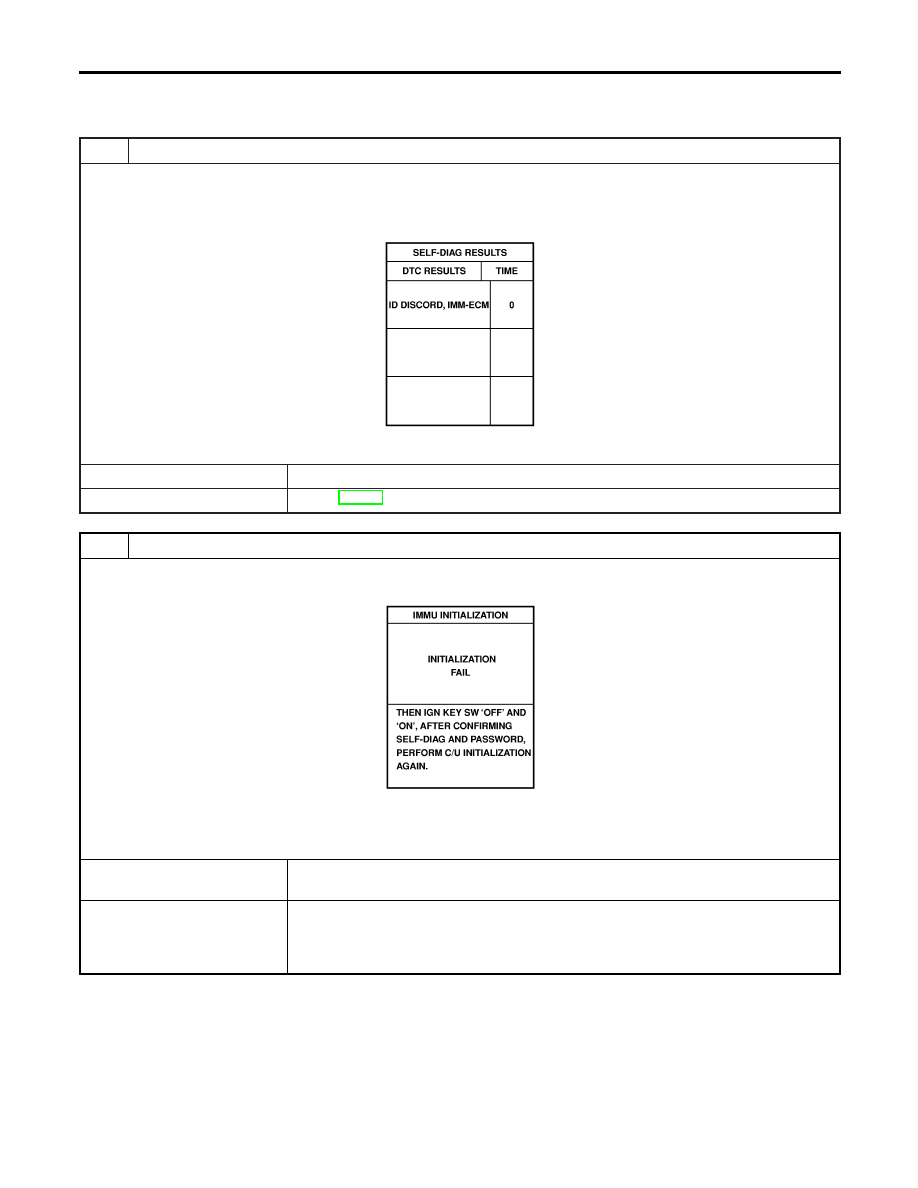

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “ID DISCORD, IMM-ECM” displayed on CONSULT-II screen.
NOTE:
“ID DISCORD IMMU-ECM”:
Registered ID of IMMU is in discord with that of ECM.

SEL958W

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO EL-359, “SYMPTOM MATRIX CHART 1”.

2

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all NATS ignition key IDs.
For initialization, refer to “CONSULT-II operation manual NATS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows above message on the screen.

Can the system be initialized?

Yes

©

I

Start engine. (END)

I

(System initialization had not been completed. Ref. part No. B)

No

©

I

ECM is malfunctioning.

I

Replace ECM. Ref. part No. B

I

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual NATS”.

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-368

DIAGNOSTIC PROCEDURE 6

=NLEL0589S10

“SECURITY INDICATOR LAMP DOES NOT LIGHT UP”

1

CHECK FUSE

Check 10A fuse [No. 12, located in the fuse block (J/B)]

10A fuse OK?

OK

©

GO TO 2.

NG

©

Replace fuse.

2

CHECK SECURITY INDICATOR LAMP

1. Install 10A fuse.
2. Perform initialization with CONSULT-II.

For initialization, refer to “CONSULT-II Operation Manual NATS”.

3. Turn ignition switch OFF.
4. Start engine and turn ignition switch OFF.
5. Check the security indicator lamp lighting.

Security indicator lamp should be light up.

OK or NG

OK

©

INSPECTION END.

NG

©

GO TO 3.

3

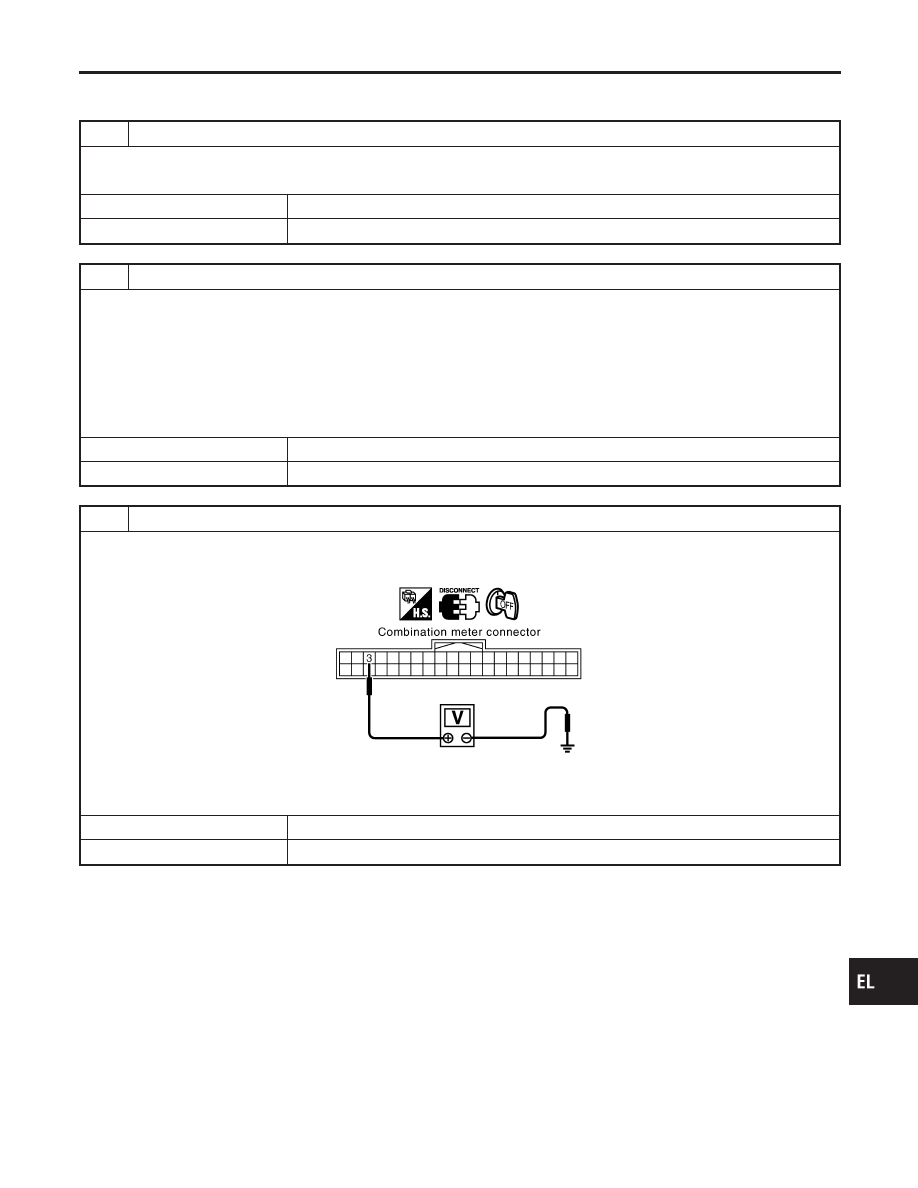

CHECK SECURITY INDICATOR LAMP POWER SUPPLY CIRCUIT

1. Disconnect combination meter connector.
2. Check voltage between combination meter harness connector M84 terminal 3 (R/B) and ground.

YEL369E

Battery voltage should exist.

OK or NG

OK

©

GO TO 4.

NG

©

Check harness for open or short between fuse and combination meter.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-369

4

CHECK SMART ENTRANCE CONTROL UNIT FUNCTION

1. Disconnect combination meter connector.
2. Connect smart entrance control unit connector.

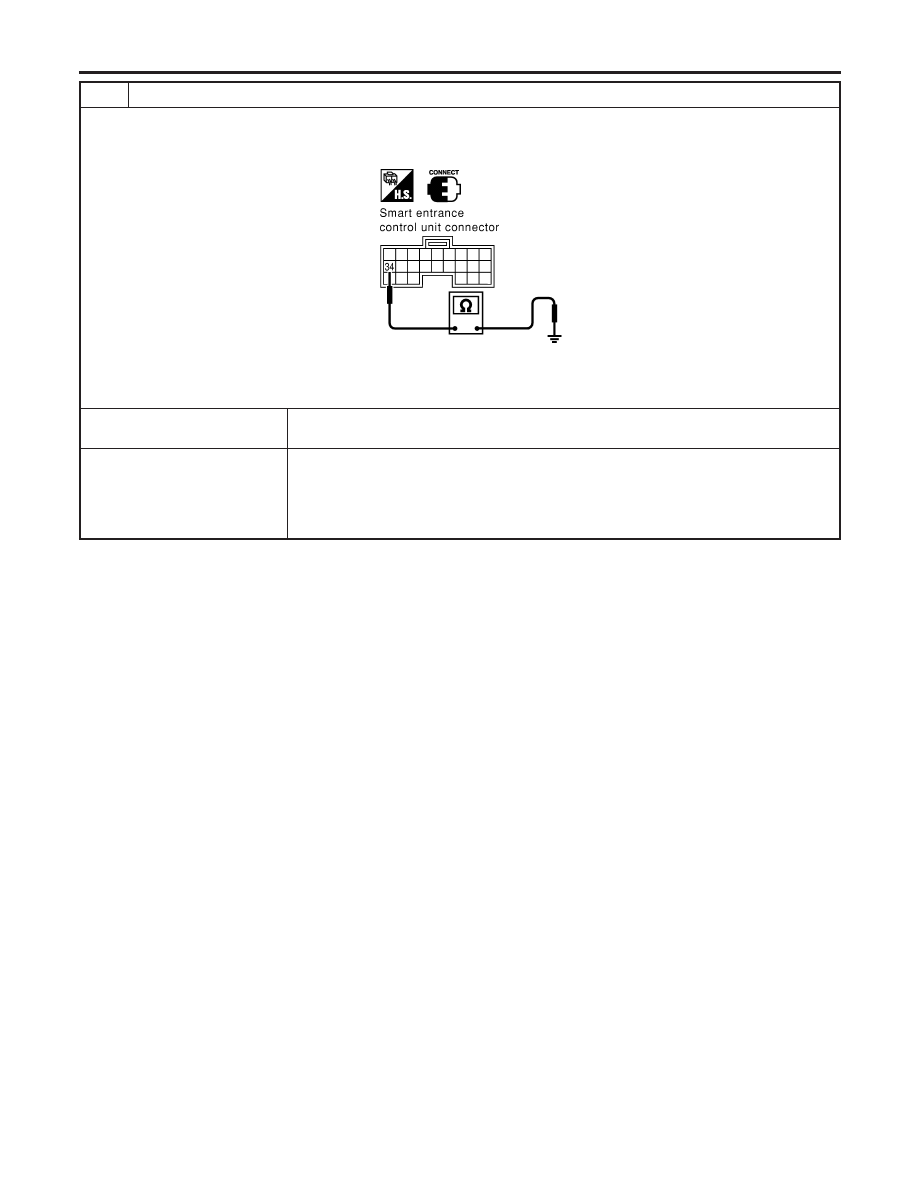

3. Check continuity between smart entrance control unit harness connector M100 terminal 34 (L/Y) and ground.

SIIA1654E

Continuity should exist intermittently.

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and combination
meter.

NG

©

IMMU (Smart entrance control unit) is malfunctioning.

I

Replace smart entrance control unit
Ref. part No. A

I

Perform initialization with CONSULT-II
For initialization, refer to “CONSULT-II operation manual NATS”

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses (Cont’d)

EL-370

DIAGNOSTIC PROCEDURE 7

=NLEL0589S11

Self-diagnostic results:
“LOCK MODE” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

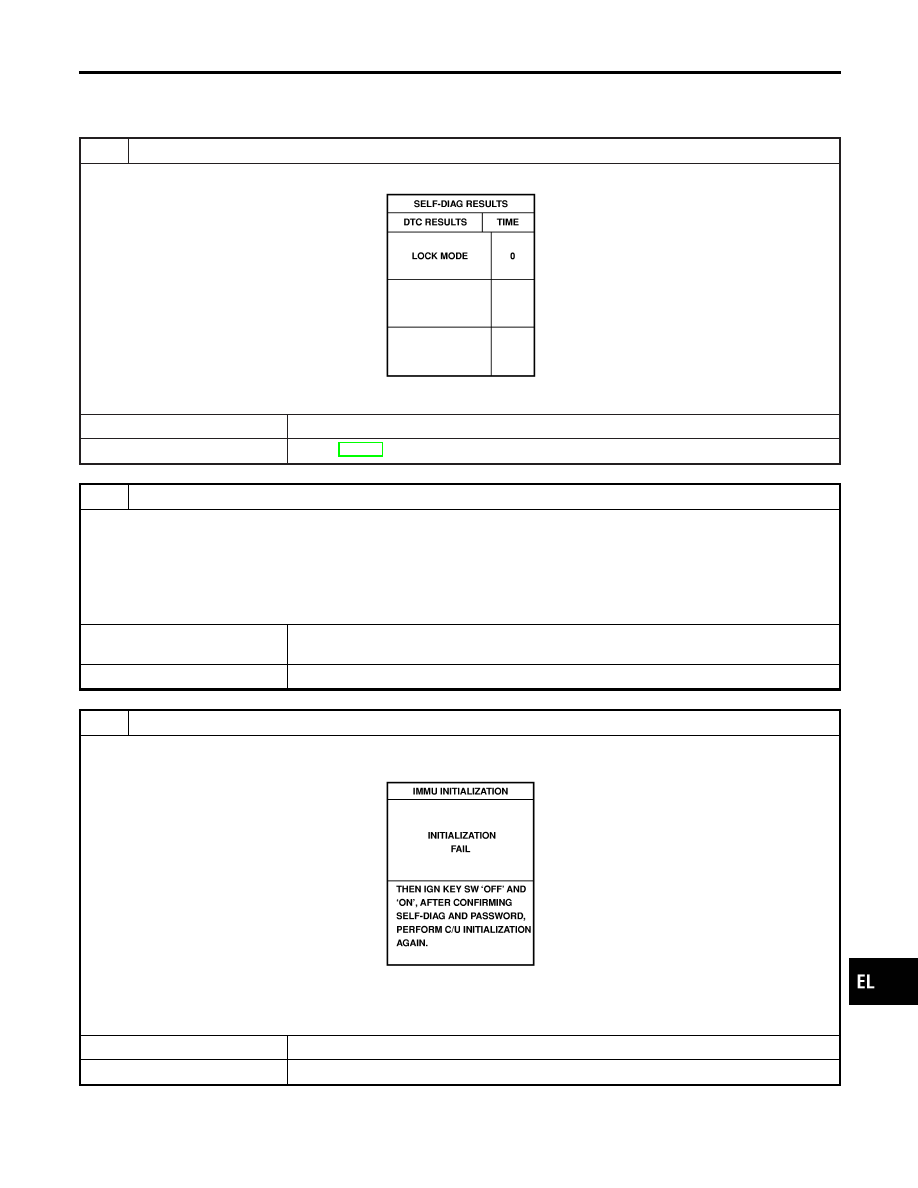

Confirm SELF-DIAGNOSTIC RESULTS “LOCK MODE” is displayed on CONSULT-II screen.
