Nissan Almera Tino V10. Manual - part 755

Rear RH Side

NLEL0573S0904

1

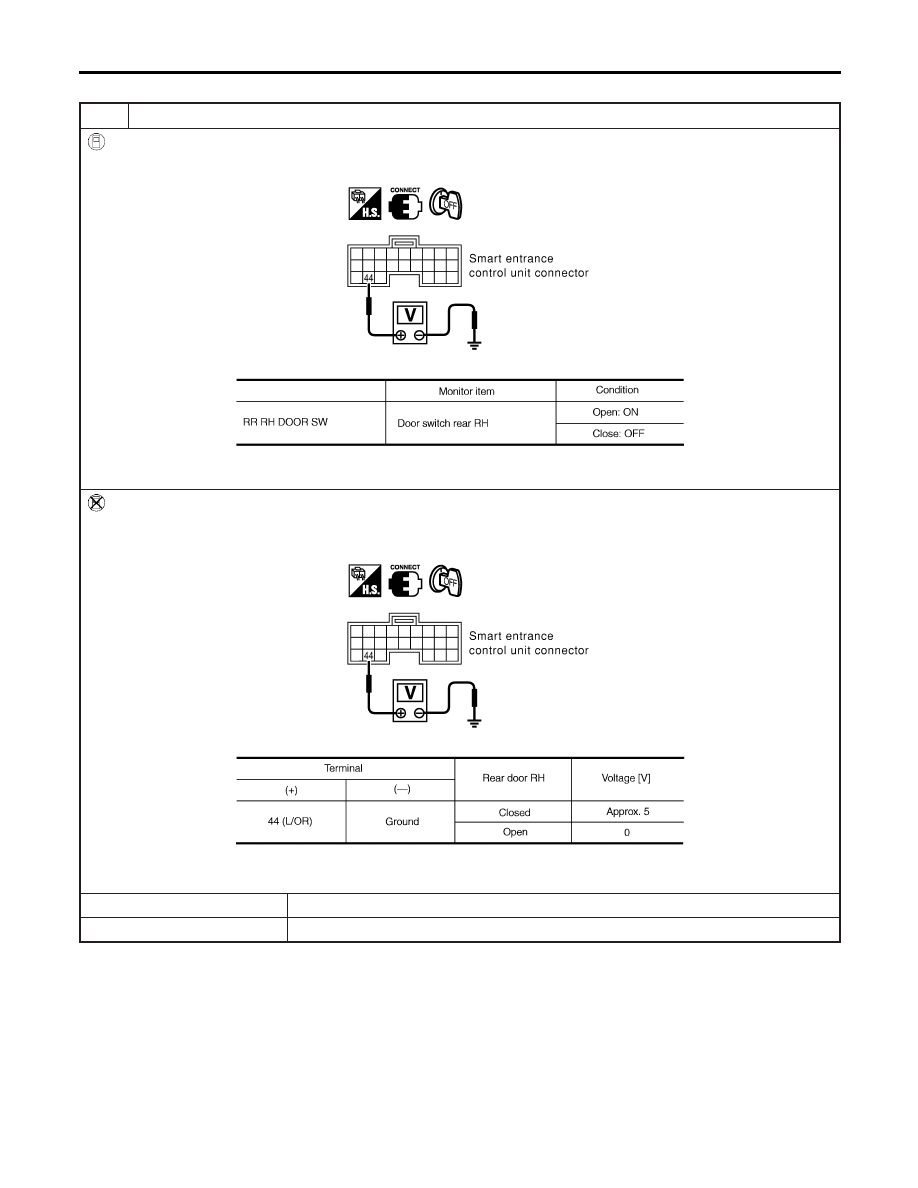

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “RR RH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1592E

MTBL1710

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1711

OK or NG

OK

©

Door switch rear RH is OK.

NG

©

GO TO 2.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-316

2

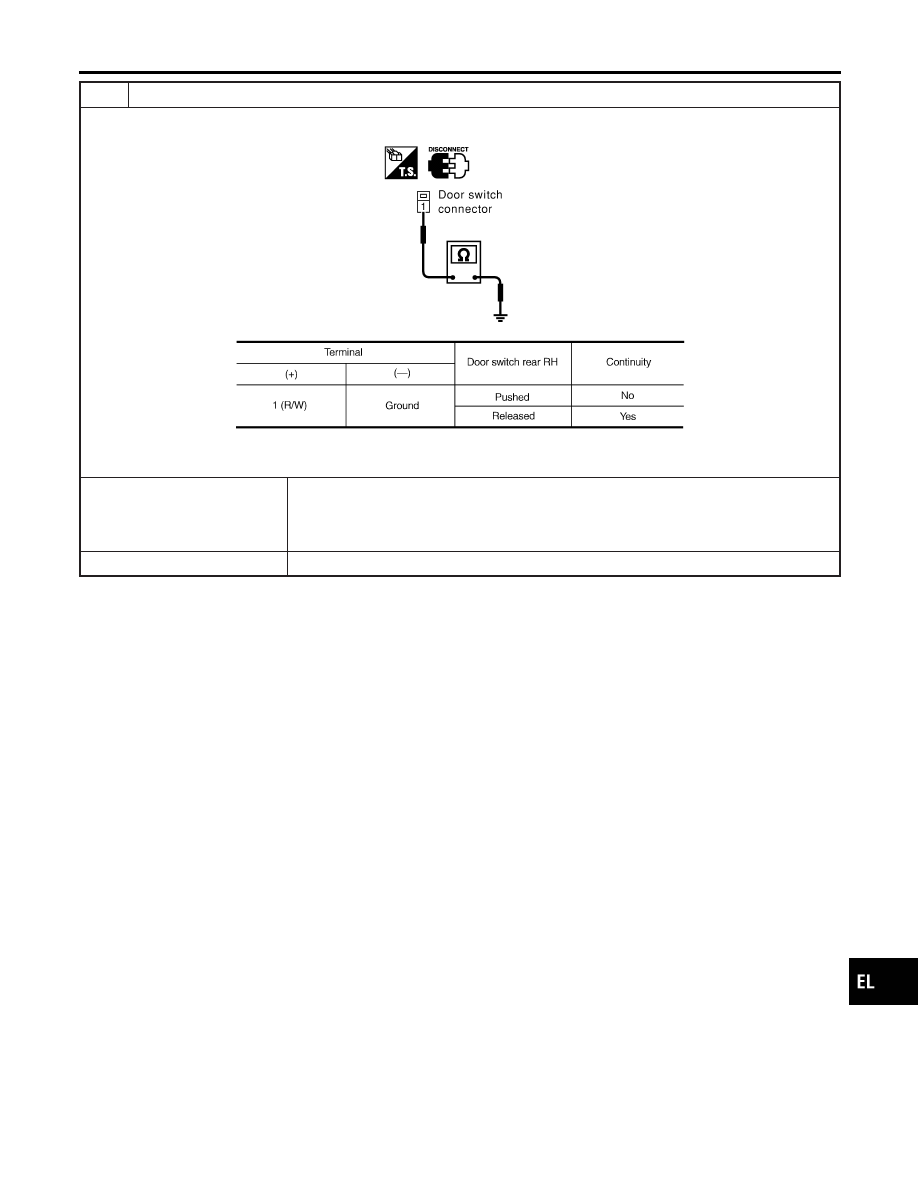

CHECK DOOR SWITCH

Check continuity between rear door switch RH harness connector B41 terminal 1 (B/W) and ground.

SIIA1595E

MTBL1712

OK or NG

OK

©

Check the following.

I

Door switch rear RH ground condition

I

Harness for open or short between smart entrance control unit and door switch rear
RH

NG

©

Replace door switch rear RH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-317

KEY SWITCH CHECK

NLEL0573S10

1

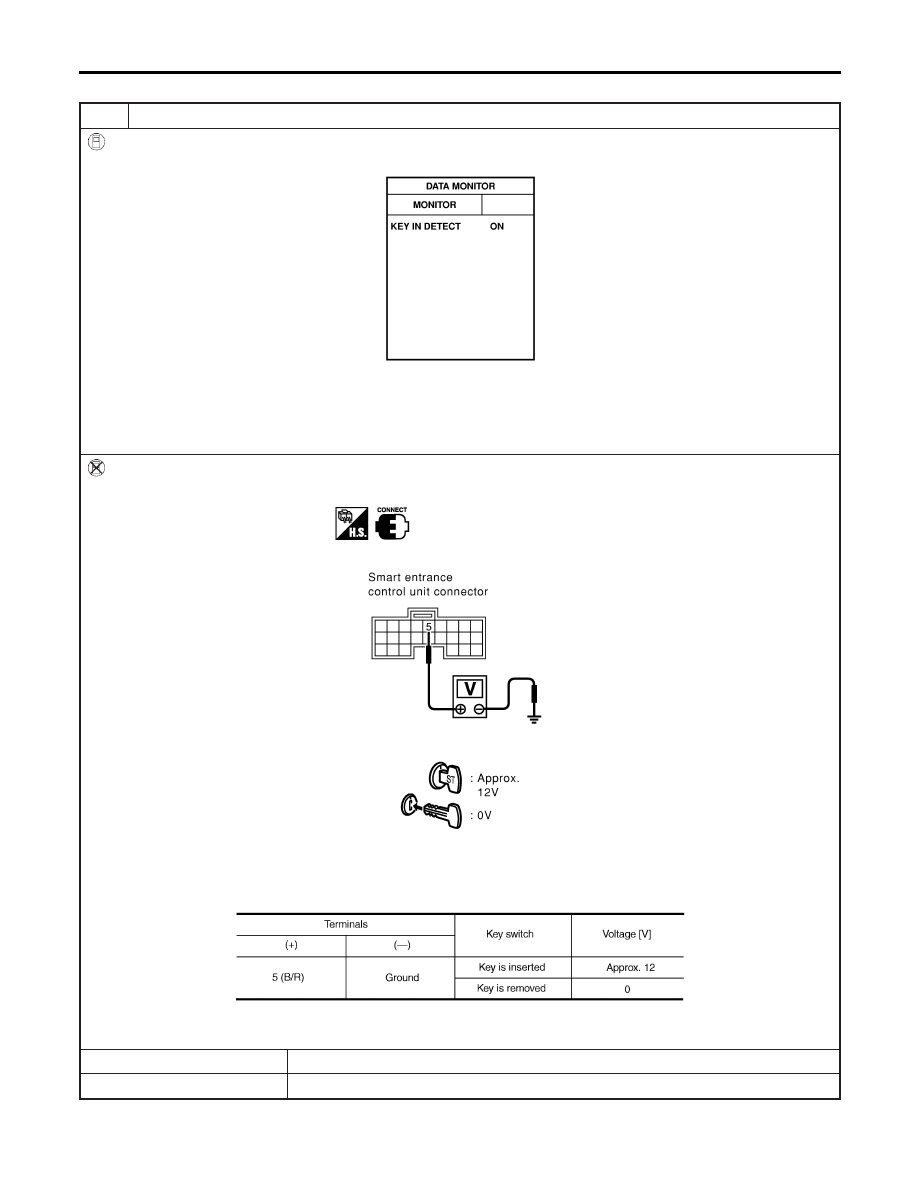

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

I

Check key switch input signal “KEY IN DETECT” in “DATA MONITOR” mode with CONSULT-II.

SIIA1598E

When key is inserted in ignition key cylinder:

KEY IN DETECT

⇒

ON

When key is removed from ignition key cylinder:

KEY IN DETECT

⇒

OFF

Without CONSULT-II

I

Check voltage between smart entrance control unit harness connector M99 terminal 5 (B/R) and ground.

SIIA1599E

MTBL1713

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-318

2

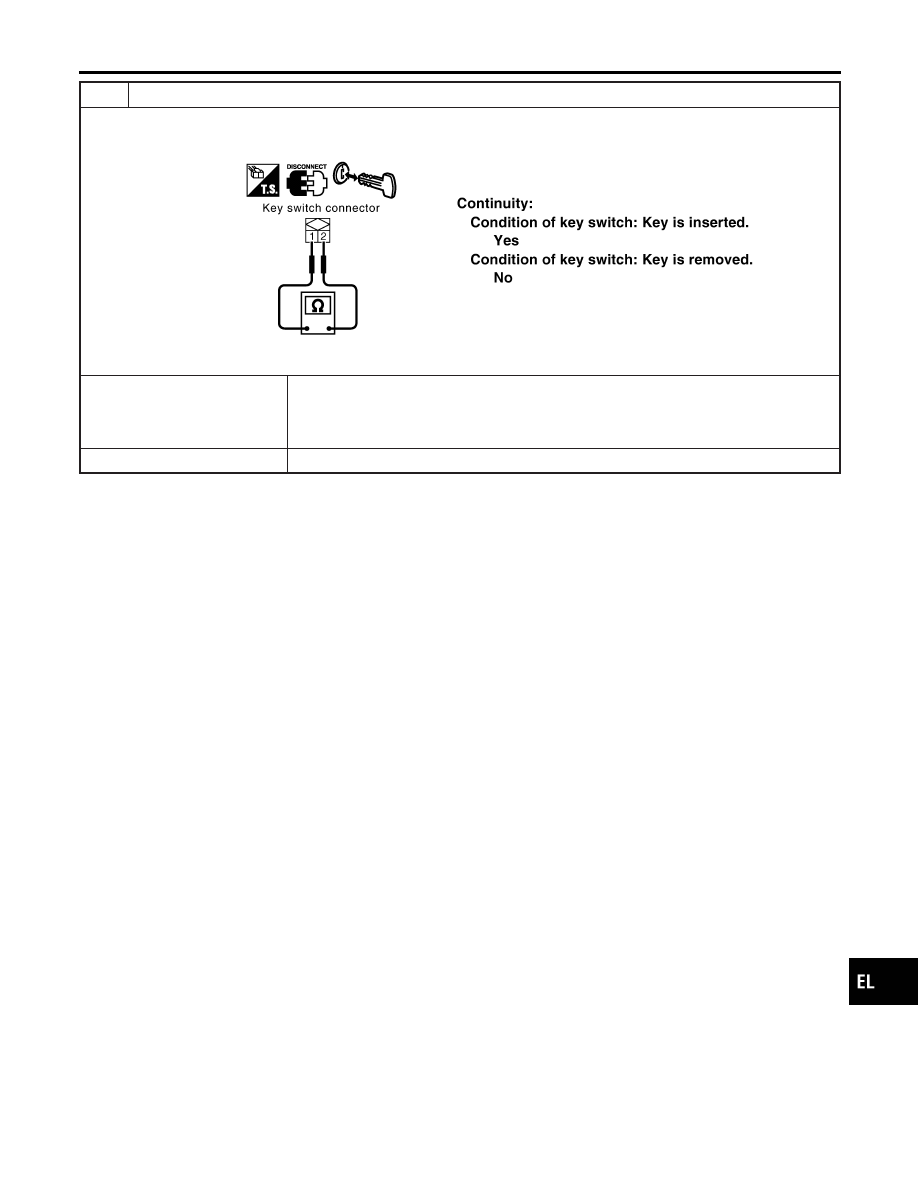

CHECK KEY SWITCH (INSERT)

1. Disconnect key switch connector.
2. Check continuity between key switch harness connector E118 terminals 1 and 2.

YEL574E

OK or NG

OK

©

Check the following.

I

10A fuse [No. 12, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-319
