SUPER LOCK ACTUATOR CHECK

=NLEL0573S11

Front Door

NLEL0573S1101

1

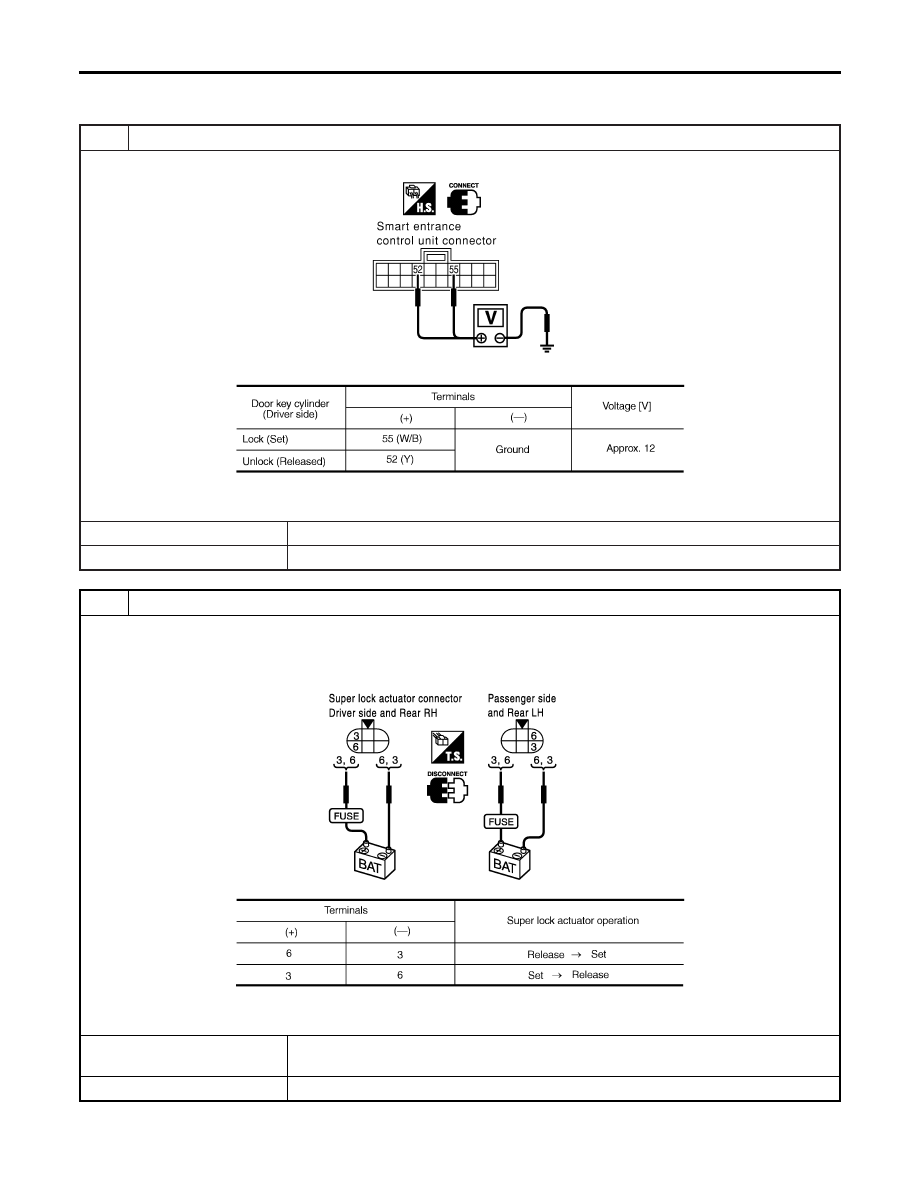

CHECK OUTPUT SIGNAL FOR SUPER LOCK ACTUATOR

Check voltage between smart entrance control unit harness connector M101 terminal 52 (Y), 55 (W/B) and ground.

SIIA1609E

MTBL1714

OK or NG

OK

©

GO TO 2.

NG

©

Replace smart entrance control unit.

2

CHECK SUPER LOCK ACTUATOR

1. Disconnect door lock actuator assembly connector.

Door lock actuator connector (Driver side): D10
Door lock actuator connector (Passenger side): D39

2. Apply 12V direct current to door lock actuator assembly and check operation.

YEL841D

MTBL1715

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and super lock
actuator.

NG

©

Replace super lock actuator (door lock actuator).

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-320

Rear Door

=NLEL0573S1102

1

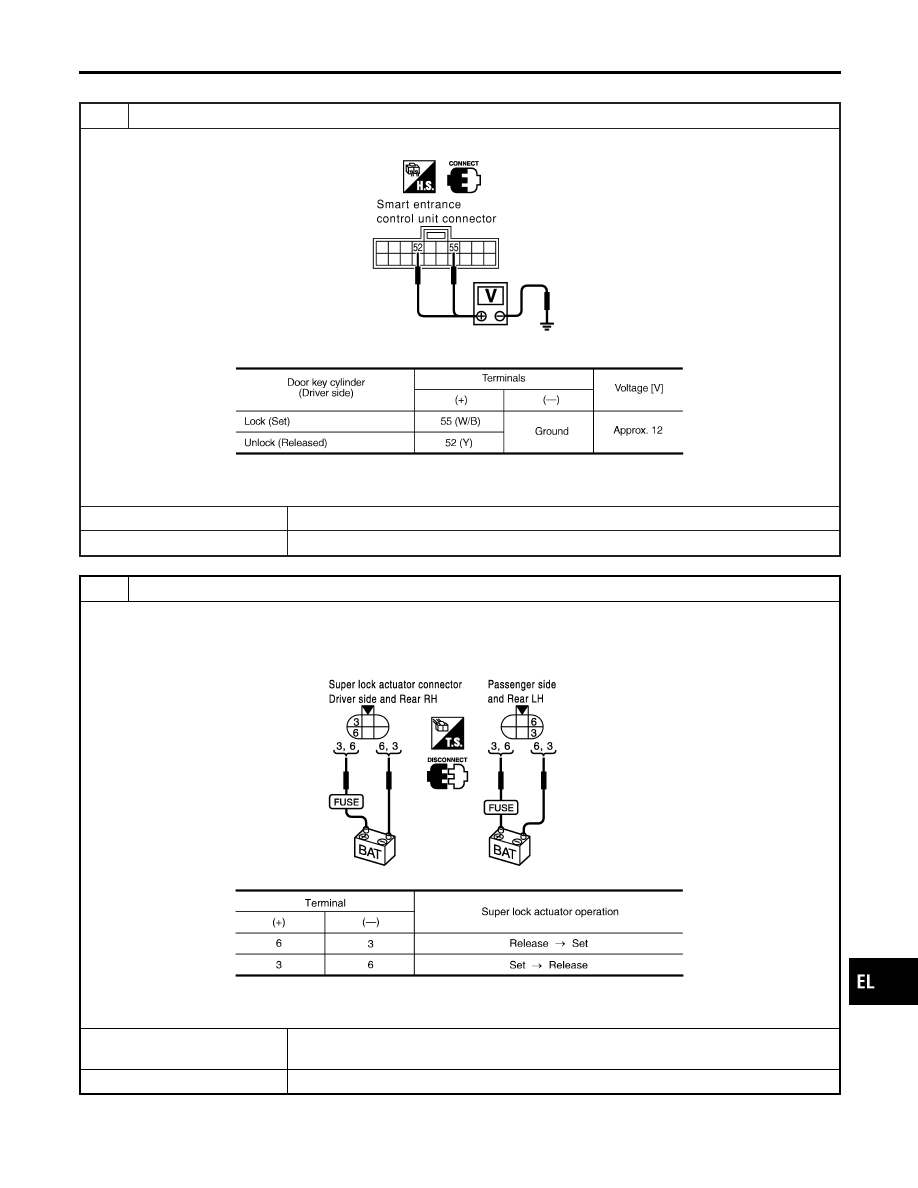

CHECK OUTPUT SIGNAL FOR SUPER LOCK ACTUATOR

Check voltage between smart entrance control unit harness connector M101 terminal 55 (W/B), 52 (Y) and ground.

SIIA1609E

MTBL1716

OK or NG

OK

©

GO TO 2.

NG

©

Replace smart entrance control unit.

2

CHECK SUPER LOCK ACTUATOR

1. Disconnect door lock actuator assembly connector.

Door lock actuator connector (Rear LH side): D55
Door lock actuator connector (Rear RH side): D65

2. Apply 12V direct current to door lock actuator assembly and check operation.

YEL841D

MTBL1555

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and super lock
actuator.

NG

©

Replace super lock actuator (door lock actuator).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-321

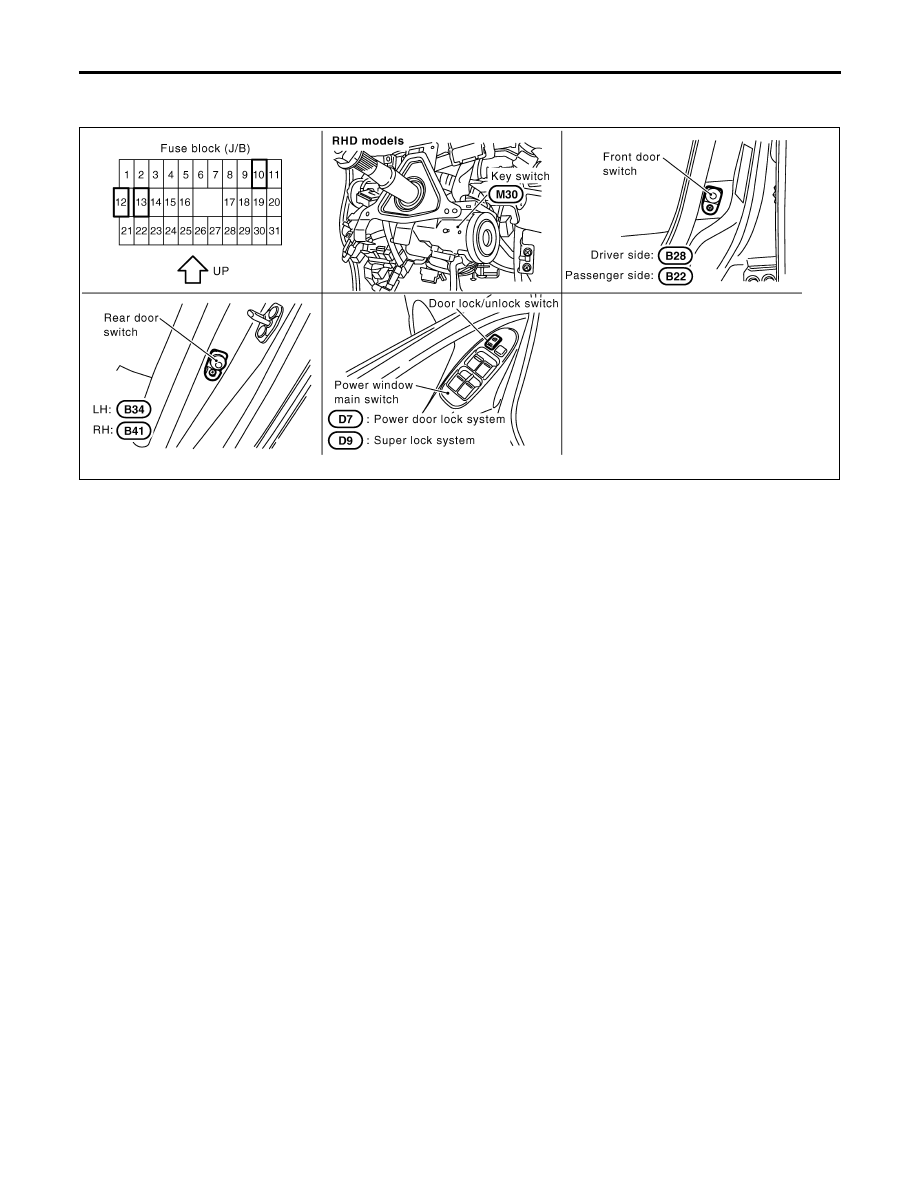

Component Parts and Harness Connector
Location

NLEL0574

YEL362E

System Description

NLEL0480

INPUTS

NLEL0480S06

Power is supplied at all times

I

to smart entrance control unit terminal 51 and

I

through 15A fuse [No. 5, located in the fuse block (J/B)], and

I

to key switch terminal 1

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

When the key switch is ON (ignition key is inserted in key cylinder), power is supplied

I

through key switch terminal 2

I

to smart entrance control unit terminal 5.

When the door switch driver side is ON (door is OPEN), ground is supplied

I

to smart entrance control unit terminal 43

I

through door switch driver side terminal 2

I

to door switch driver side terminal 1

I

through body grounds B24, B30 and D89.

When the door switch passenger side is ON (door is OPEN), ground is supplied

I

to smart entrance control unit terminal 44

I

through door switch passenger side terminal 1

When the all doors switches are ON (door is OPEN), ground is supplied

I

to smart entrance control unit terminal 44

I

through front door switches terminal 1

I

to front door switches case grounds, and

I

through rear door switches terminal 1

I

to rear door switches case grounds

When lock/unlock switch is LOCK, ground is supplied

I

to power window main switch terminal 3

I

through body grounds B24, B30 and D89.

Door lock or unlock operation signal is supplied

I

through power window main switch terminal 14

I

to smart entrance control unit terminal 13.

MULTI-REMOTE CONTROL SYSTEM

Component Parts and Harness Connector Location

EL-322

Door lock or unlock operation signal is supplied

I

through power window main switch terminal 7

I

to smart entrance control unit terminal 14.

Remote controller signal is inputted to smart entrance control unit (The antenna of the system is combined
with smart entrance control unit).

FUNCTION

NLEL0480S01

Multi-remote control system has the following function.

I

Door lock (and set super lock)

I

Door unlock (and release super lock)

I

Hazard reminder

LOCK OPERATION

NLEL0480S02

To lock door by multi-remote controller, the key switch must be at OFF.
When the LOCK signal is input to smart entrance control unit, the antenna of the system is combined with
time control unit.
Then smart entrance control unit controls to lock doors and set super lock (models with super lock).

UNLOCK OPERATION

NLEL0480S03

Normal Mode

NLEL0480S0301

When UNLOCK signal is input to smart entrance control unit, the antenna of the system is combined with smart
entrance control unit.
Smart entrance control unit controls to unlock doors and release super lock (models with super lock).

Anti Hi-jack Mode

NLEL0480S0302

When the UNLOCK signal is input to smart entrance control unit (the antenna of the system is combined with
time control unit)
Smart entrance control unit controls to unlock driver’s door and release super lock (models with super lock).
Then, if an unlock signal is sent from the remote controller again within 5 seconds, all other doors will be
unlocked.
Unlock operation mode can be changed to “SELECTIVE UNLOCK” by CONSULT-II (EL-271).

HAZARD REMINDER

NLEL0480S04

When the doors are locked or unlocked by multi-remote controller, supply power to turn lamps hazard reminder
flashes as follows

I

Lock operation: Flash once

I

Unlock operation: Flash twice

AUTO DOOR LOCK OPERATION

NLEL0480S07

Auto lock function signal is sent for operation when any of the following signals are not sent within 5 minutes
after the unlock signal is sent from the multi-remote controller:

I

when door switch is turned ON for open

I

when the ignition switch is turned ON

I

when the lock signal is sent from the multi-remote controller

I

when ignition switch is inserted in ignition key cylinder

Auto door lock mode can be changed to “AUTO RE-LOCK” by CONSULT-II (EL-271).

MULTI-REMOTE CONTROLLER ID CODE ENTRY

NLEL0480S05

A maximum of four remote controllers can be entered.
To enter ID code entry, the following signals must be input to the time control unit.

I

Ignition switch (ON)

I

Signal from remote controller

For detailed procedure, refer to “ID Code Entry Procedure” in EL-336.
