Passenger Side

NLEL0573S0902

1

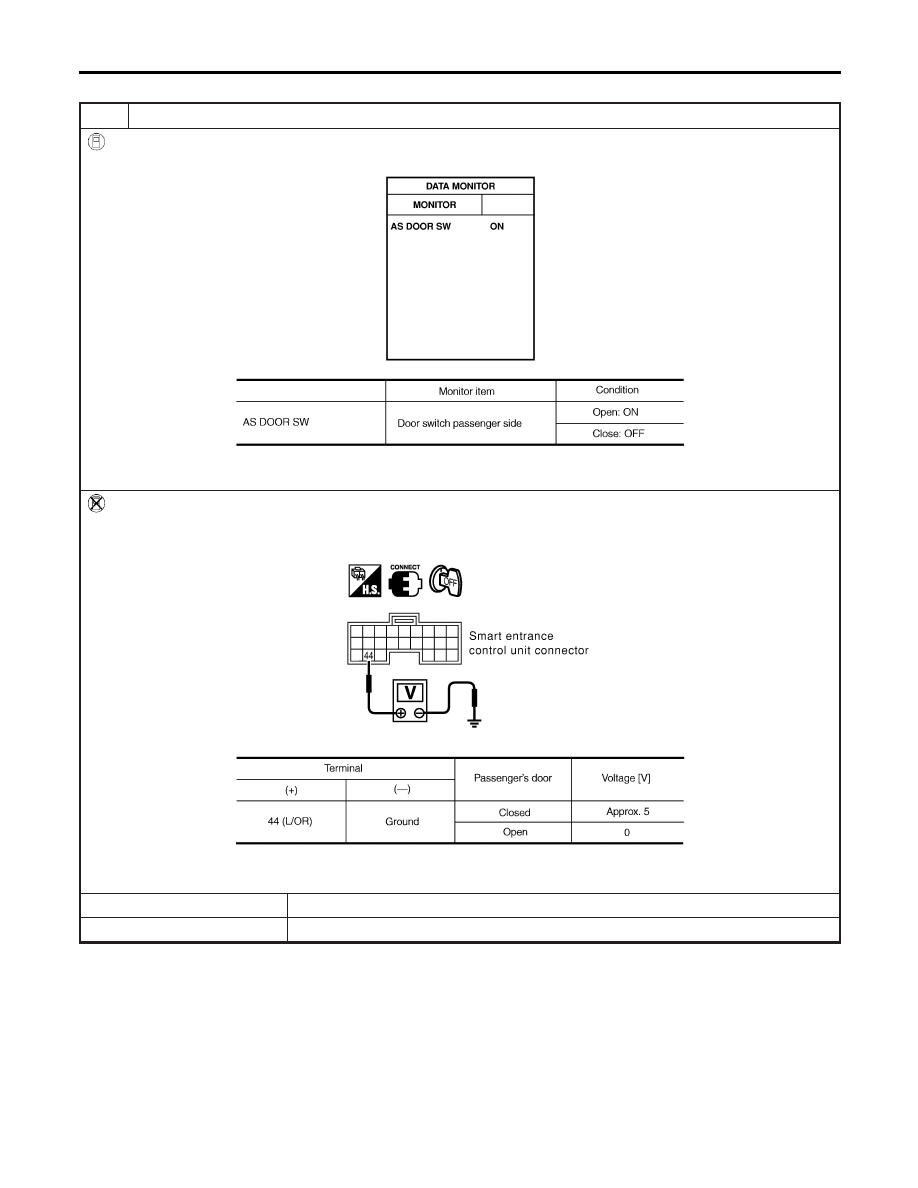

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “AS DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1591E

MTBL1705

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1706

OK or NG

OK

©

Door switch passenger side is OK.

NG

©

GO TO 2.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-312

2

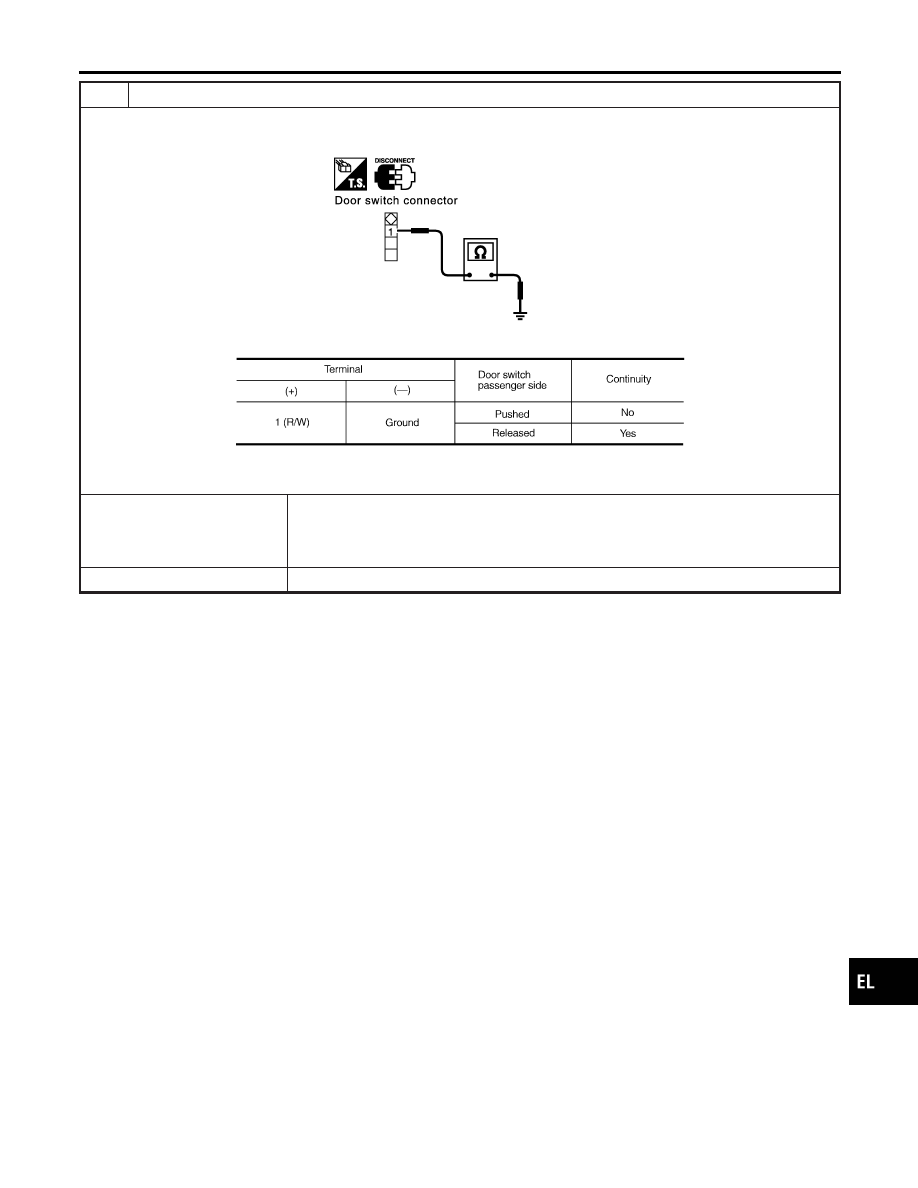

CHECK DOOR SWITCH

1. Disconnect door switch passenger side connector.
2. Check continuity between door switch passenger side harness connector B22 terminal 1 (R/W) and ground.

SIIA1589E

MTBL1707

OK or NG

OK

©

Check the following.

I

Door switch passenger side ground condition

I

Harness for open or short between smart entrance control unit and door switch pas-
senger side

NG

©

Replace door switch passenger side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-313

Rear LH Side

NLEL0573S0903

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “RR LH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1593E

MTBL1502

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1708

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-314

2

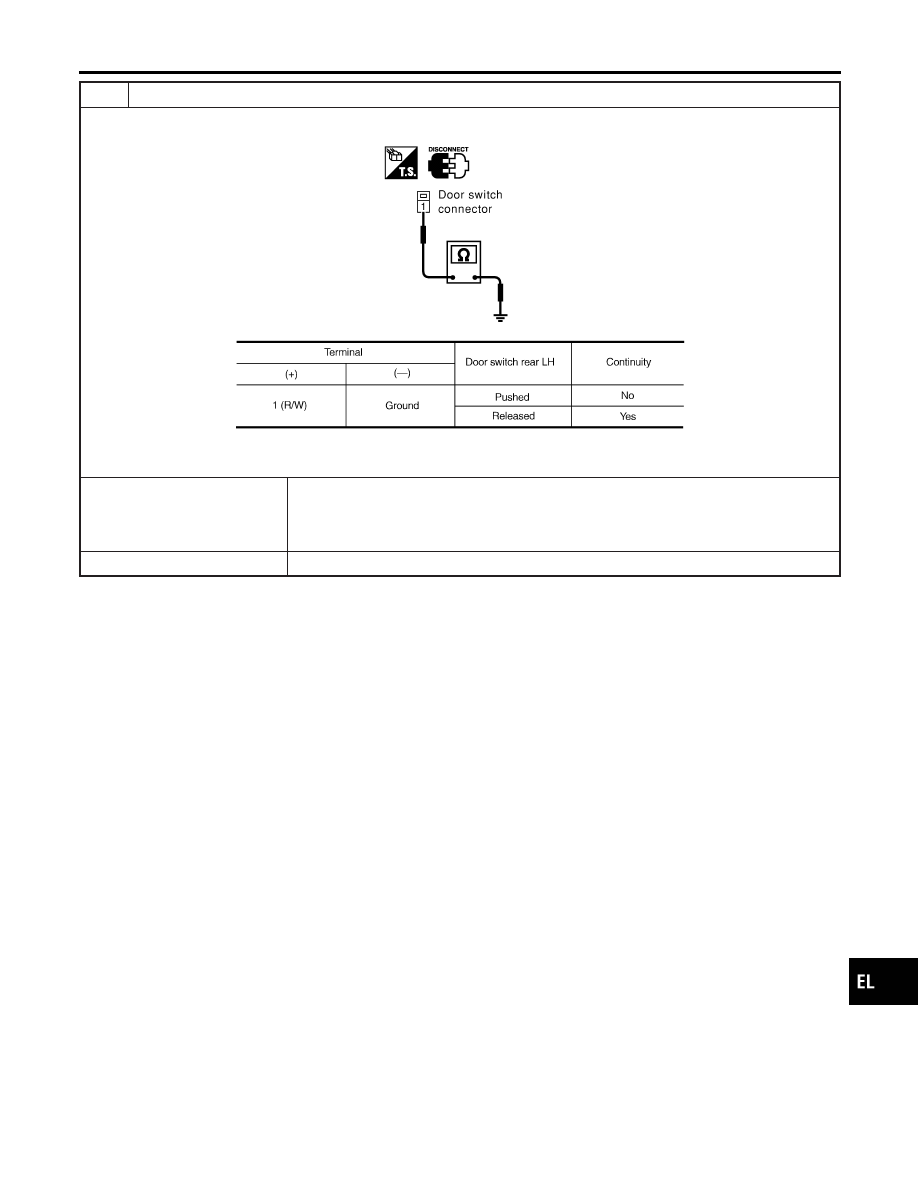

CHECK DOOR SWITCH

Check continuity between door switch rear LH harness connector B34 terminal 1 (R/W) and ground.

SIIA1595E

MTBL1709

OK or NG

OK

©

Check the following.

I

Door switch rear LH ground condition

I

Harness for open or short between smart entrance control unit and door switch rear
LH

NG

©

Replace door switch rear LH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-315
