Nissan Almera Tino V10. Manual - part 753

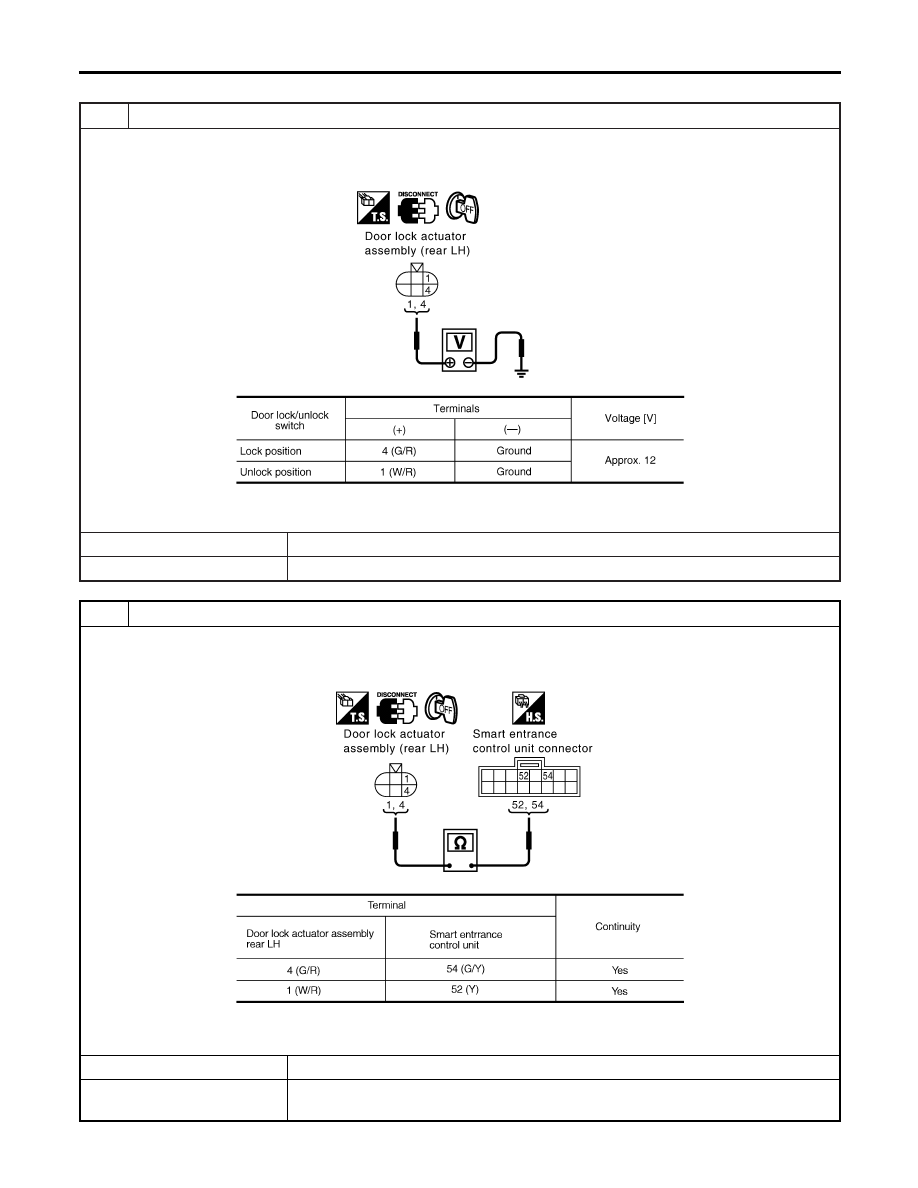

Rear LH Side

NLEL0573S0803

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly rear LH harness connector.
2. Check voltage between door lock actuator assembly rear LH harness connector D55 terminal 1 (W/R), 4 (G/R) and

ground.

YEL358E

MTBL1699

OK or NG

OK

©

Replace door lock actuator assembly rear LH.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly rear LH harness connector D55 terminal 1 (W/R), 4 (G/R) and

smart entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL359E

MTBL1700

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator assembly rear LH.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-308

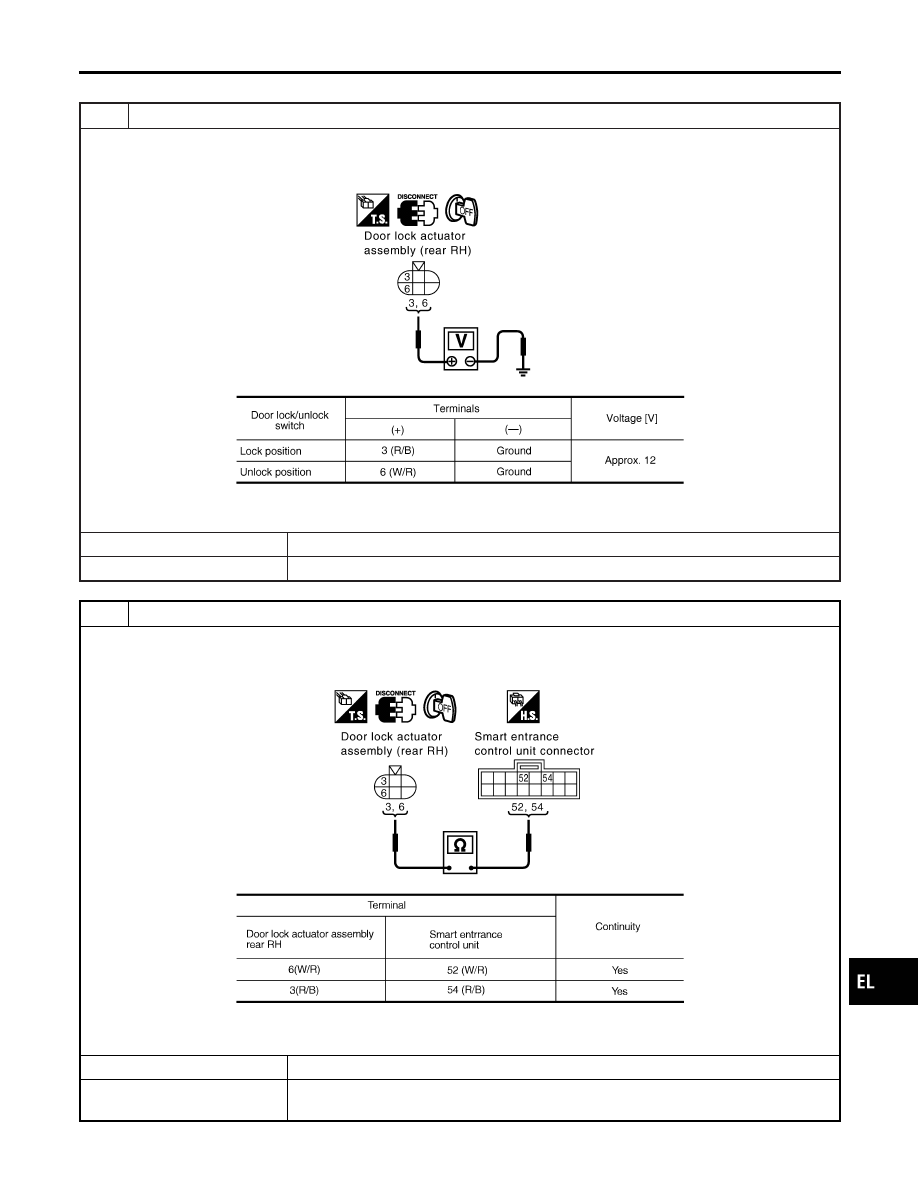

Rear RH Side

NLEL0573S0804

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly rear RH harness connector.
2. Check voltage between door lock actuator assembly rear RH harness connector D65 terminal 3 (R/B), 6 (W/R) and

ground.

YEL360E

MTBL1701

OK or NG

OK

©

Replace door lock actuator assembly rear RH.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator rear RH harness connector D65 terminal 3 (R/B), 6 (W/R) and smart

entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL361E

MTBL1702

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator rear RH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-309

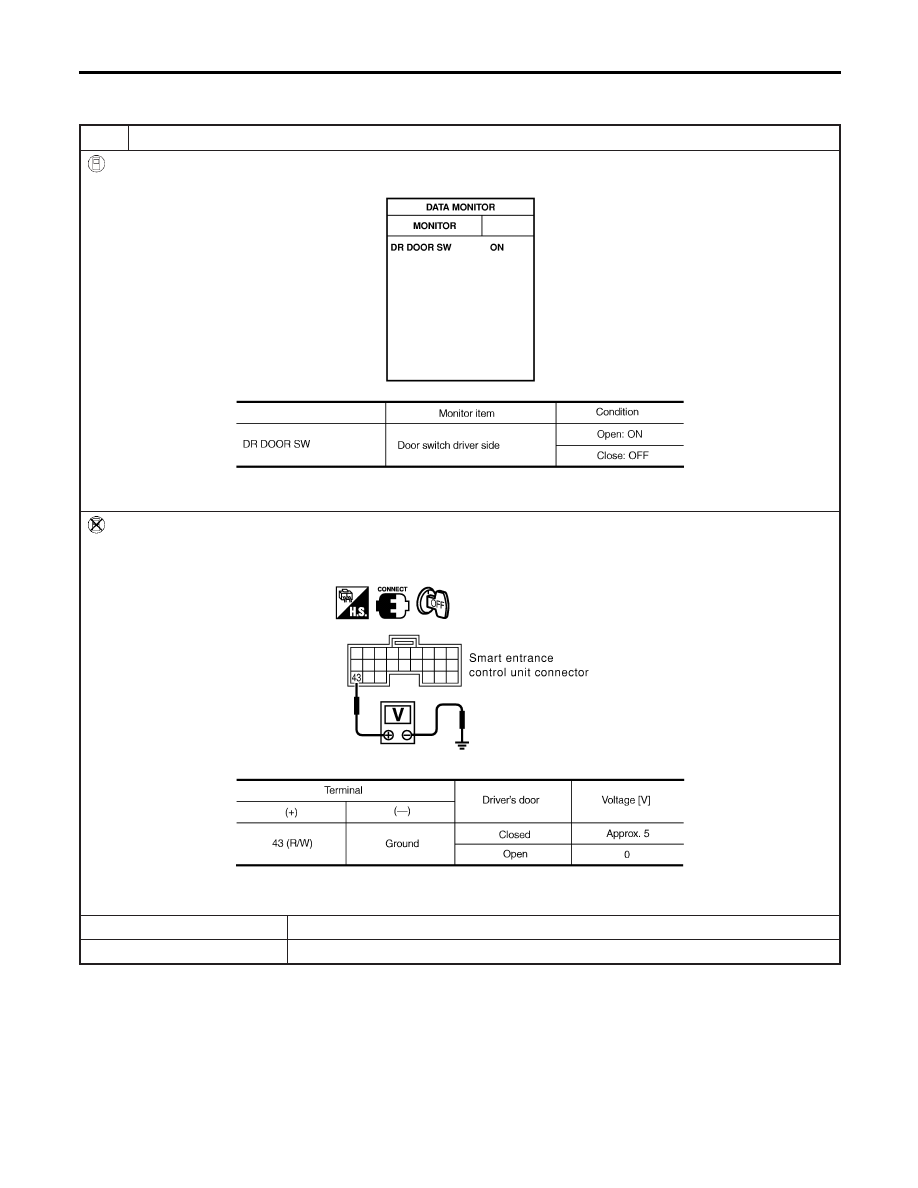

DOOR SWITCH CHECK

NLEL0573S09

Driver Side

NLEL0573S0901

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “DR DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1590E

MTBL1703

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 43 (R/W) and ground.

SIIA1588E

MTBL1704

OK or NG

OK

©

Door switch driver side is OK.

NG

©

GO TO 2.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-310

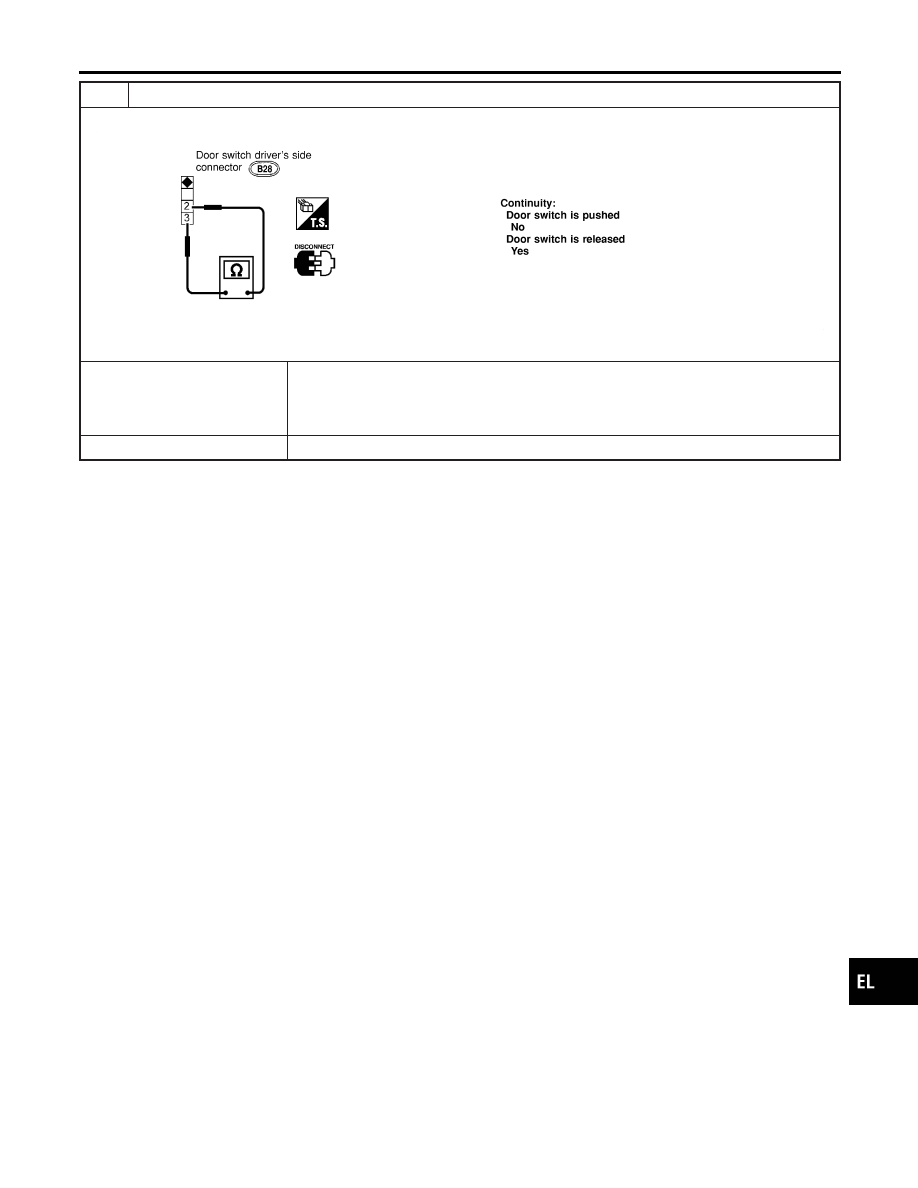

2

CHECK DOOR SWITCH

Check continuity between door switch driver side connector B28 terminals 2 and 3.

NEL648

OK or NG

OK

©

Check the following.

I

Door switch driver side ground condition

I

Harness for open or short between smart entrance control unit and door switch driver
side

NG

©

Replace door switch driver side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-311
