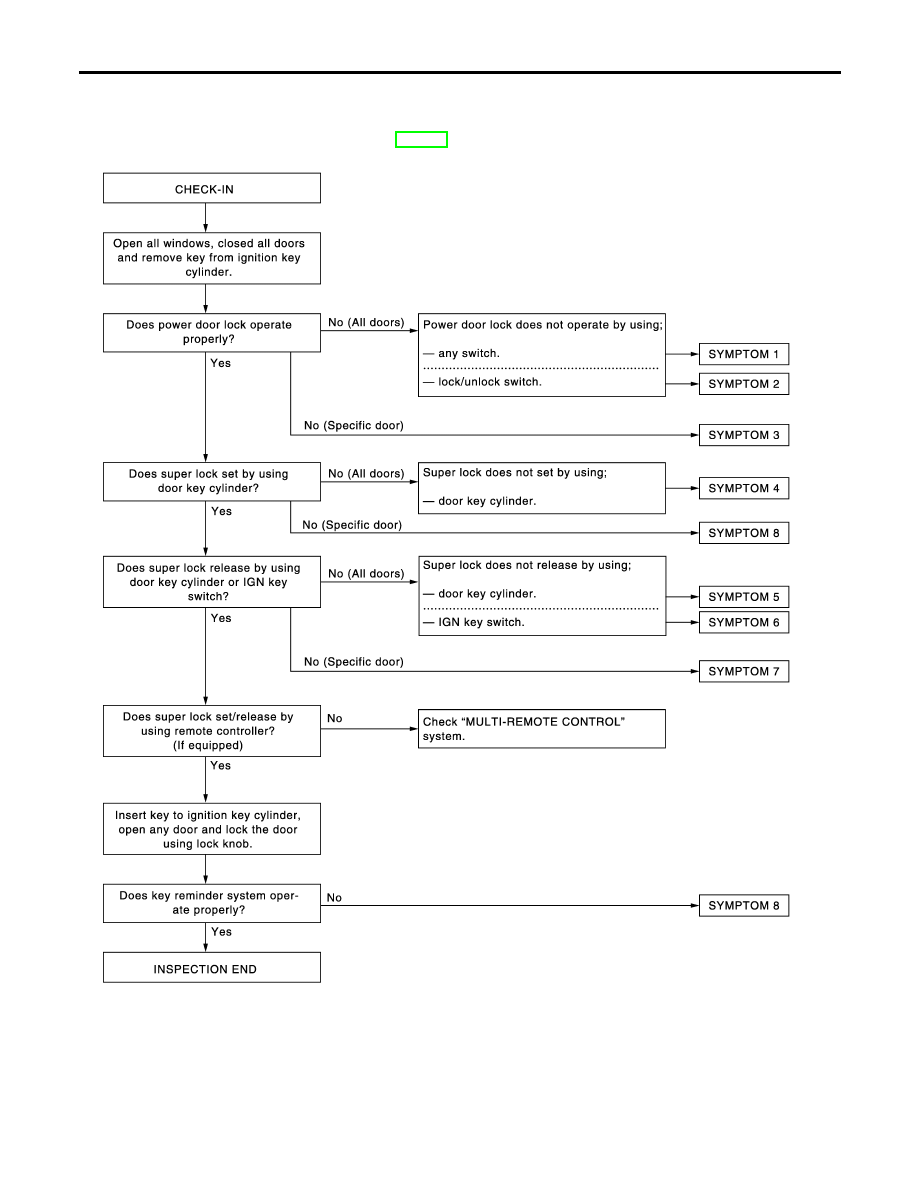

PRELIMINARY CHECK

=NLEL0573S03

First perform the “SELF-DIAG RESULTS” in “SMART ENTRANCE”
with CONSULT-II, when perform the each trouble diagnosis. Refer
to EL-298, “CONSULT-II INSPECTION PROCEDURE”.

SIIA1601E

After performing preliminary check, go to SYMPTOM CHART.
Before starting trouble diagnoses below, perform preliminary
check.
Symptom numbers in the symptom chart correspond with those of
Preliminary check.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-300

SYMPTOM CHART

NLEL0573S04

Symptom

Malfunctioning system

Reference

page

SYMPTOM 1
Power door lock does not operate using any switch

Power supply and ground circuit check

EL-302

Door lock actuator check

EL-306

If above systems are OK, replace smart entrance con-
trol unit.

—

SYMPTOM 2
Power door lock does not operate with lock/unlock
switch.

Door lock/unlock switch check

EL-304

If above system is OK, replace smart entrance control
unit.

—

SYMPTOM 3
Specific door lock actuator does not operate.

Door lock actuator check

EL-306

If above system is OK, replace smart entrance control
unit.

—

SYMPTOM 4
Super lock cannot be set by door key cylinder.

Super lock actuator check

EL-320

Key switch check

EL-318

Ignition switch ON circuit check

EL-303

If above systems are OK, replace smart entrance con-
trol unit.

—

SYMPTOM 5
*Super lock cannot be released by door key cylinder.

Super lock actuator check

EL-320

If above systems are OK, replace smart entrance con-
trol unit.

—

SYMPTOM 6
*Super lock cannot be released by ignition key switch.

Super lock actuator check

EL-320

Ignition switch “ON” circuit check

EL-303

If above systems are OK, replace smart entrance con-
trol unit.

—

SYMPTOM 7
Specific super lock actuator does not operate.

Super lock actuator check

EL-320

If above system is OK, replace smart entrance control
unit.

—

SYMPTOM 8
*Key reminder system does not operate.

Door switch check

EL-310

Trunk room lamp switch or back door switch check

—

Key switch check

EL-318

If above system is OK, replace smart entrance control
unit.

—

*: Make sure the power door lock system operates properly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-301

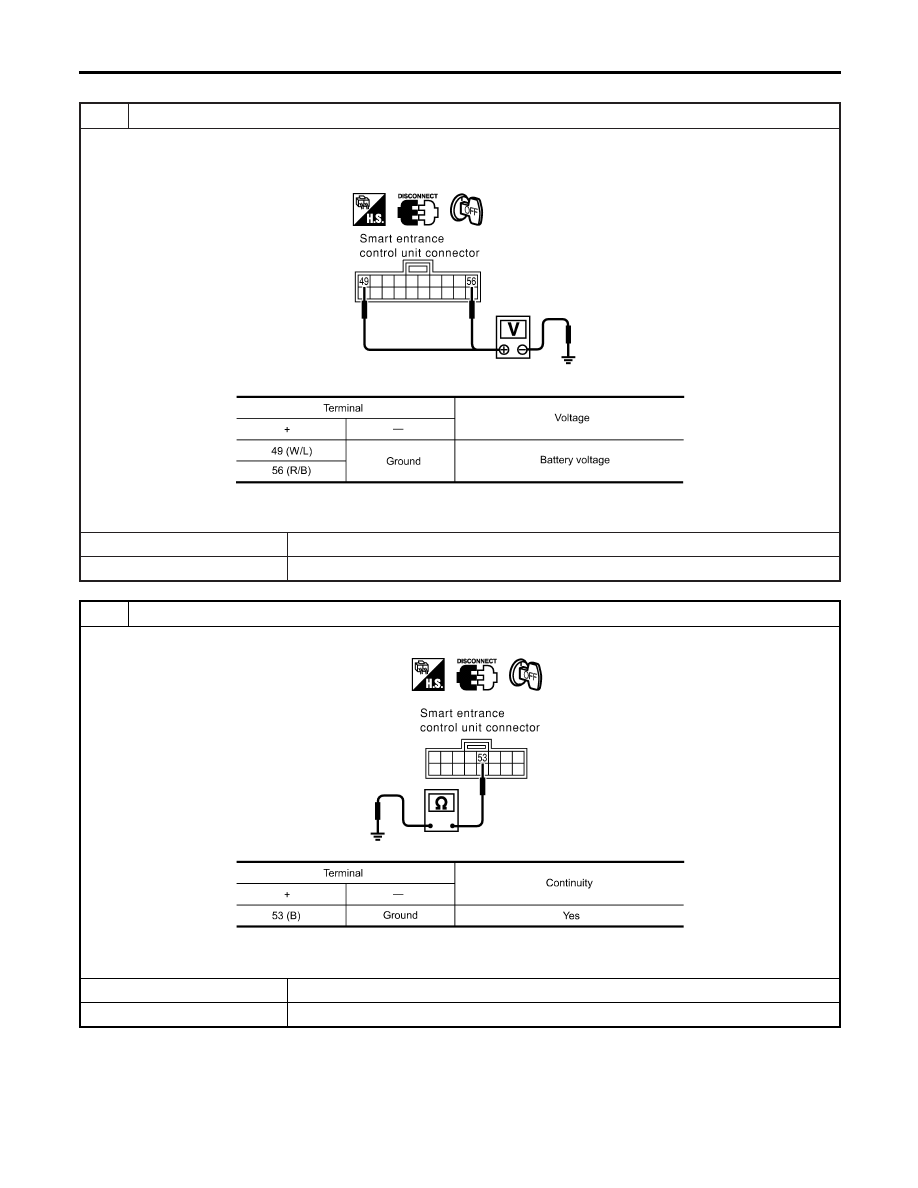

POWER SUPPLY AND GROUND CIRCUIT CHECK

NLEL0573S05

1

CHECK POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit connector.
3. Check voltage between smart entrance control unit harness connector M101 terminal 49 (W/L), 56 (R/B) and ground.

SIIA1564E

MTBL1480

OK or NG

OK

©

GO TO 2.

NG

©

Check smart entrance control unit power supply circuit for open or short.

2

CHECK GROUND CIRCUIT

Check continuity between smart entrance control unit harness connector M195 terminal 53 (B) and ground.

SIIA1565E

MTBL1481

OK or NG

OK

©

Power supply and ground circuit is OK.

NG

©

Check smart entrance control unit ground circuit for open or short.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-302

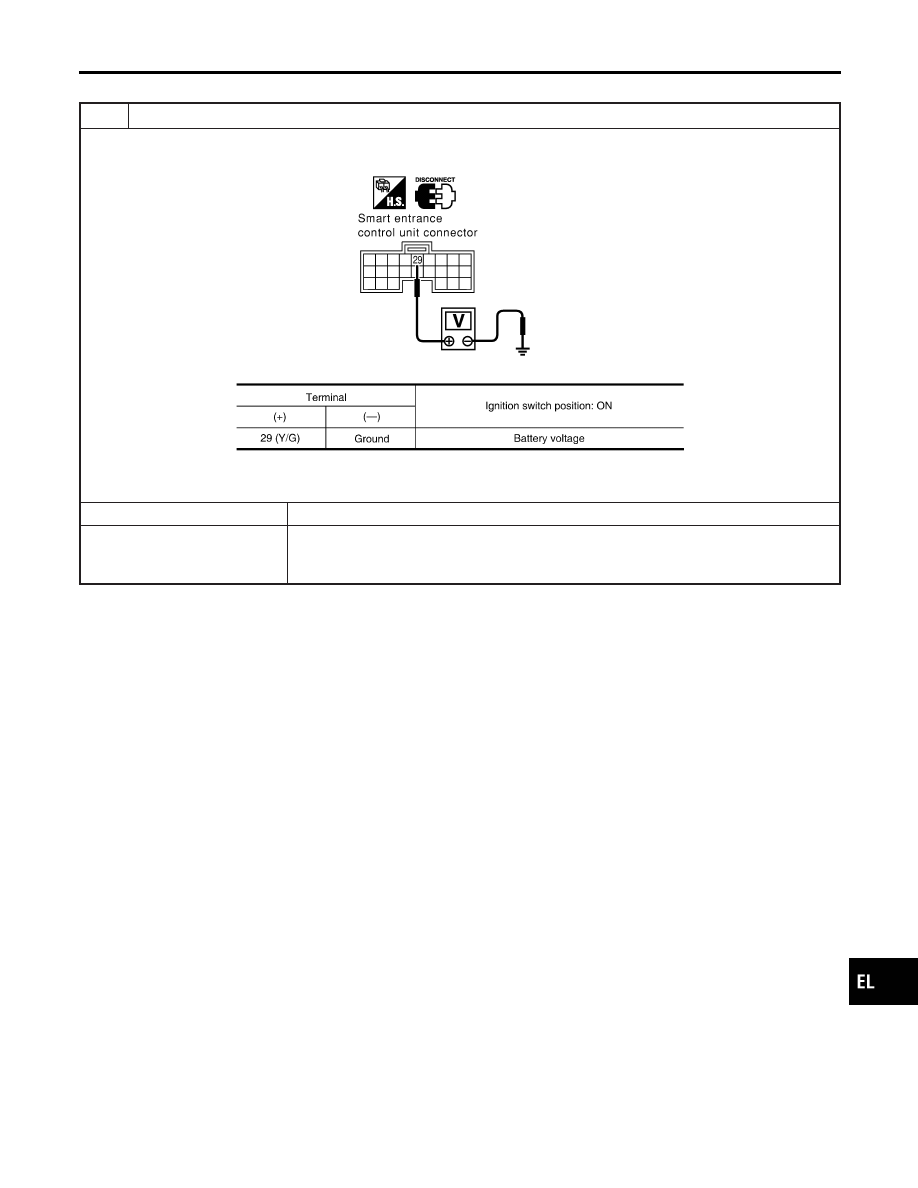

IGNITION SWITCH “ON” CIRCUIT CHECK

NLEL0573S06

1

CHECK IGNITION ON SIGNAL

1. Disconnect smart entrance control unit connector.
2. Check voltage between smart entrance control unit harness connector M100 terminal 29 (Y/G) and ground.

SIIA1602E

MTBL1553

OK or NG

OK

©

Ignition ON signal is OK.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-303
