Nissan Almera Tino V10. Manual - part 749

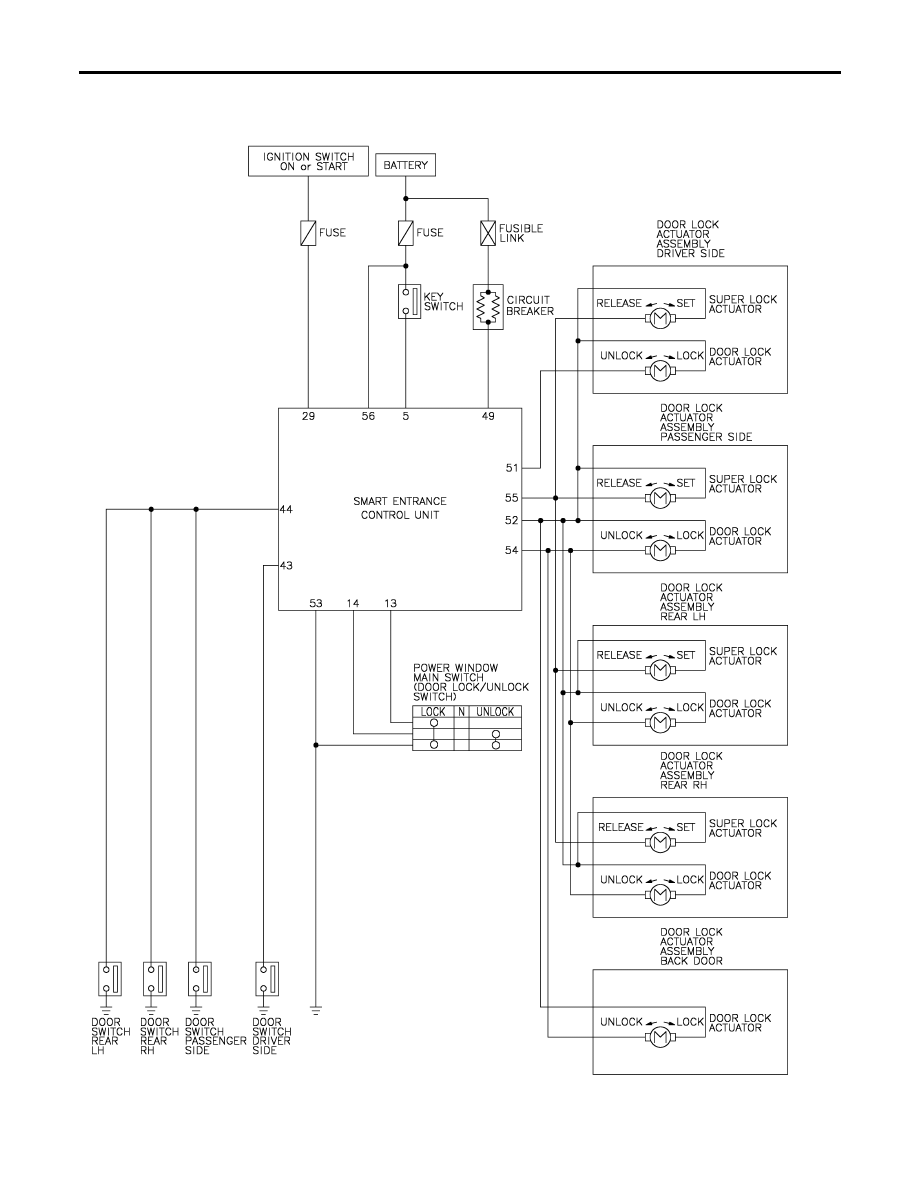

Schematic

NLEL0475

YEL008E

POWER DOOR LOCK — SUPER LOCK —

Schematic

EL-292

Wiring Diagram — S/LOCK —

NLEL0476

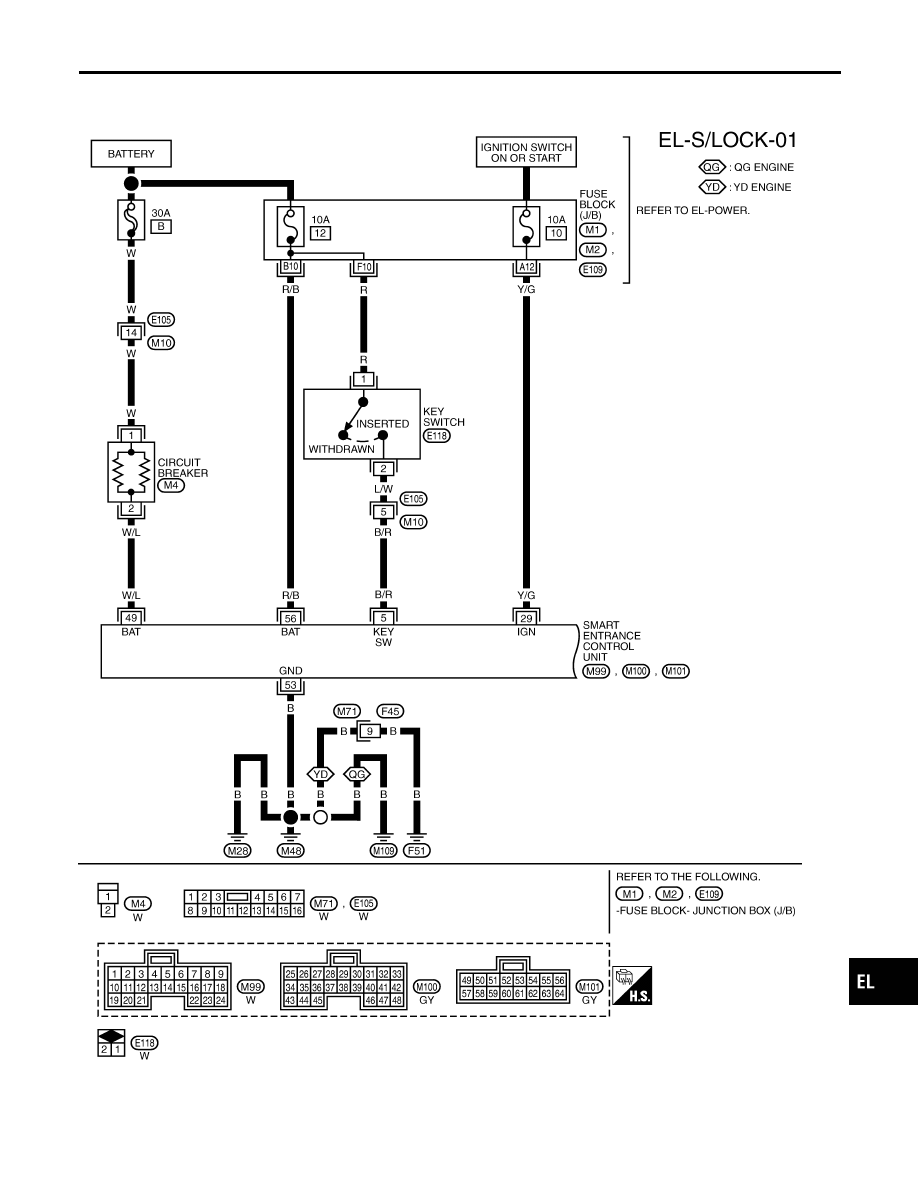

FIG. 1

NLEL0476S12

YEL010E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —

EL-293

FIG. 2

NLEL0476S13

YEL012E

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-294

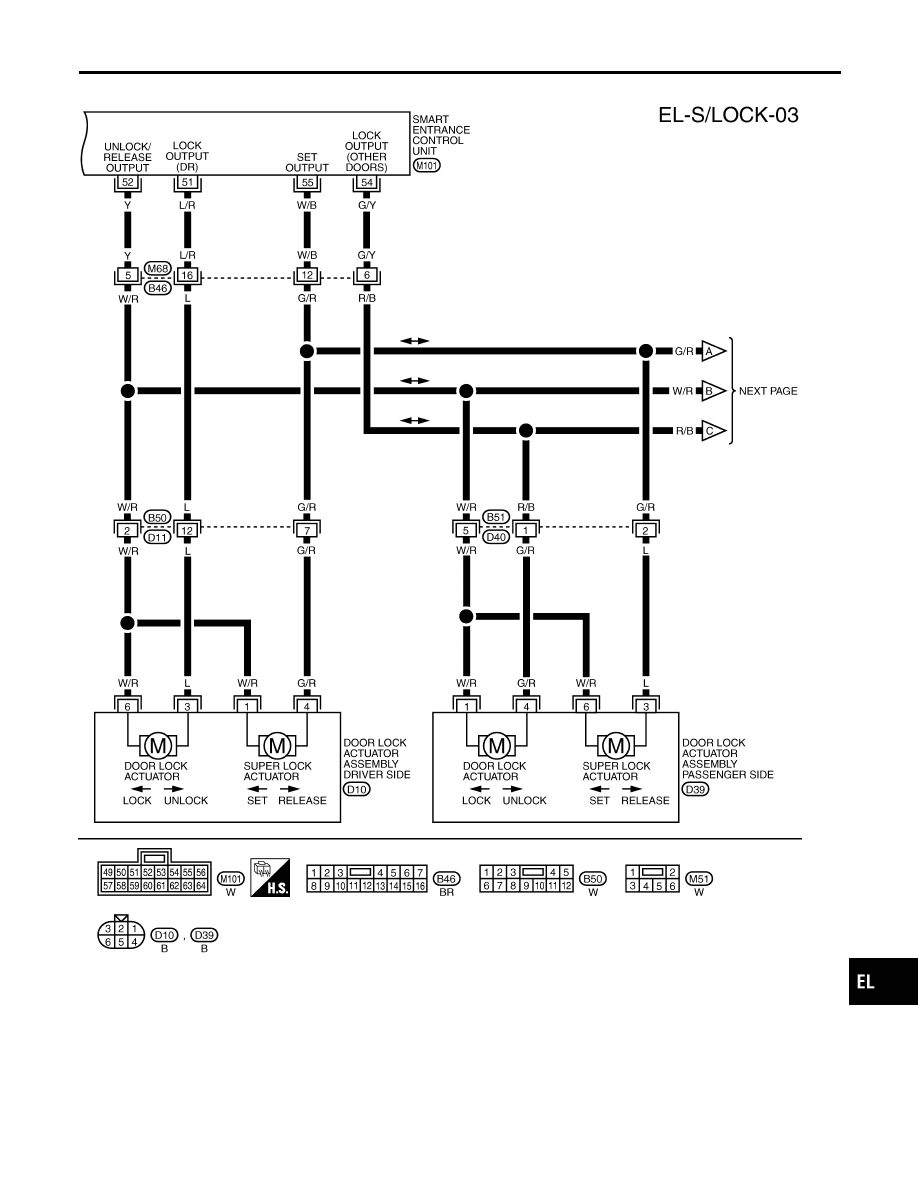

FIG. 3

NLEL0476S14

YEL013E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-295
