Nissan Almera Tino V10. Manual - part 748

Rear RH Side

NLEL0572S0704

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

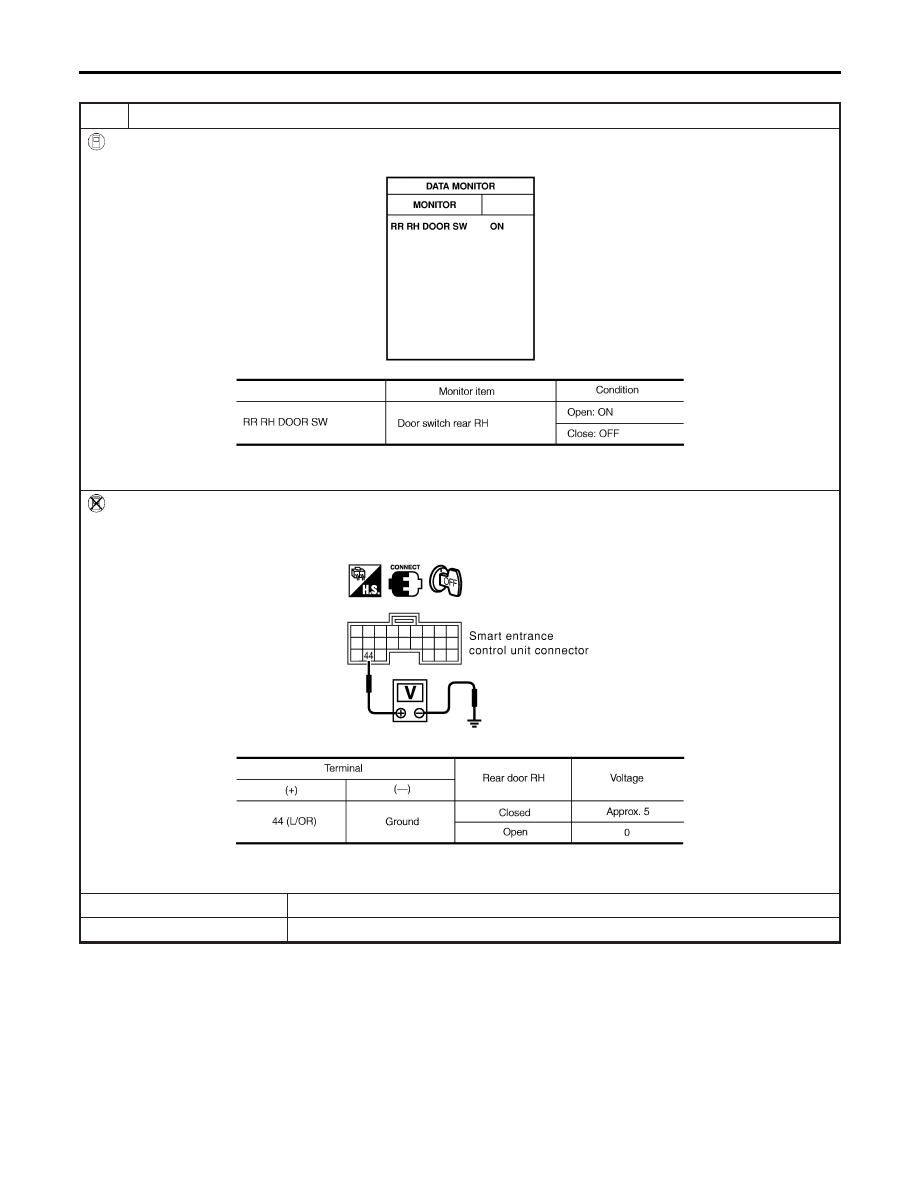

Check door switch “RR RH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1596E

MTBL1692

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1693

OK or NG

OK

©

Door switch rear RH is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-288

2

CHECK DOOR SWITCH

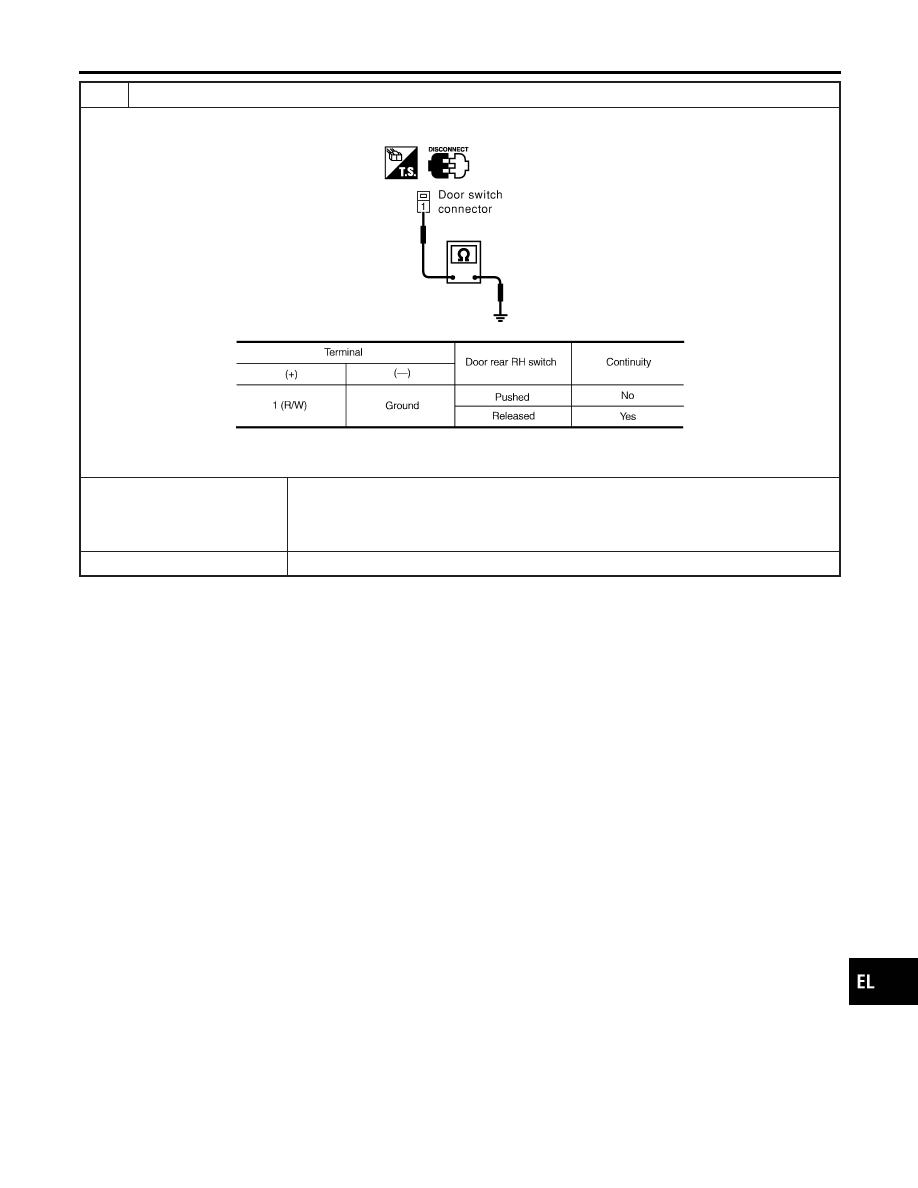

Check continuity between door switch rear RH harness connector B41 terminal 1 (R/W) and ground.

SIIA1595E

MTBL1694

OK or NG

OK

©

Check the following.

I

Door switch rear RH ground condition

I

Harness for open or short between smart entrance control unit and door switch rear
RH

NG

©

Replace door switch rear RH.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-289

System Description

NLEL0395

OUTLINE

NLEL0395S01

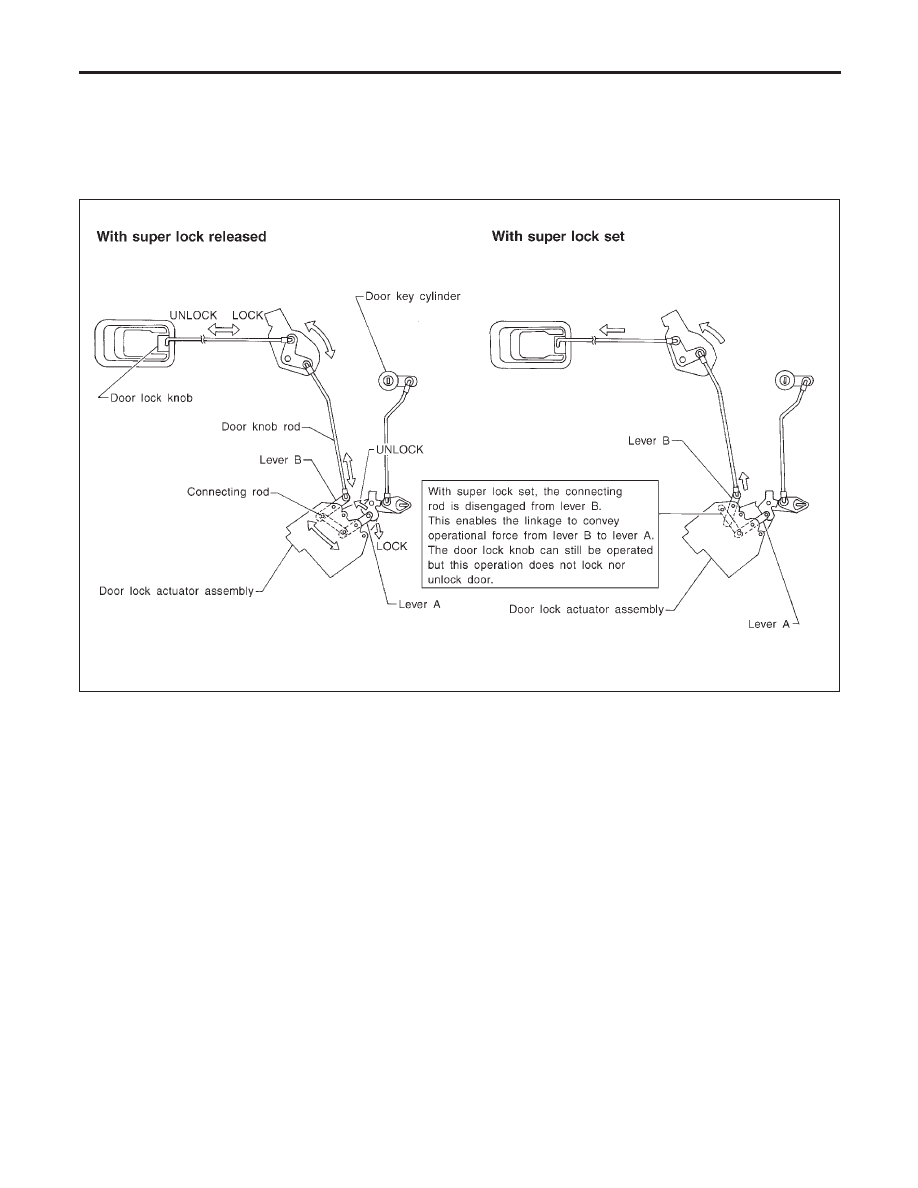

Power door lock system with super lock and key reminder is controlled by time control unit. Super lock has a
higher anti-theft performance than conventional power door lock systems.
When super lock is in released condition, lock knob operation locks or unlocks door.
When super lock is in set condition, lock knob operation cannot lock nor unlock door.

SEL831U

OPERATION

NLEL0395S02

Power door lock/unlock and super lock set/release operation by door key cylinder

I

With the key inserted into front door key cylinder, turning it to LOCK will lock all doors and set super lock.
(Super lock will not be set while key is inserted in the ignition key cylinder.)

I

With the key inserted into front door key cylinder, turning it to UNLOCK will unlock all doors and release
super lock.

Power door lock/unlock and super lock set/release operation by multi-remote controller (If equipped)

I

Pressing multi-remote controller LOCK button will lock all doors and set super lock. (Super lock will not be
set while key is inserted in the ignition key cylinder.)

I

Pressing multi-remote controller UNLOCK button once will unlock driver door and release super lock. Then,
if an unlock signal is sent from the remote controller again within 5 seconds, all other doors will be
unlocked.

Power door lock and super lock release operation (by NATS IMMU signal)

I

When the super lock is set, turning the ignition key switch to ON will release the super lock. All doors will
unlock once, but then immediately lock again.

Power door lock/unlock operation by lock/unlock switch

I

With lock/unlock switch on driver door trim setting to LOCK will lock all doors.

I

With lock/unlock switch on driver door trim setting to UNLOCK will unlock all doors.

Lock/unlock switch operation cannot control super lock.
Key reminder system

I

If the ignition key is in the ignition key cylinder and driver door is open, setting lock/unlock switch, lock

POWER DOOR LOCK — SUPER LOCK —

System Description

EL-290

knob, key or multi-remote controller to “LOCK” locks the door once but then immediately unlocks all doors.
(signal from door unlock sensor driver side)

System initialization

I

System initialization is required when battery cables are reconnected. Conduct the following to release
super lock once;
— insert the key into the ignition key cylinder and turn it to ON.
— LOCK/UNLOCK operation using door key cylinder or multi-remote controller.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

System Description (Cont’d)

EL-291
