Nissan Almera Tino V10. Manual - part 747

Passenger Side

NLEL0572S0702

1

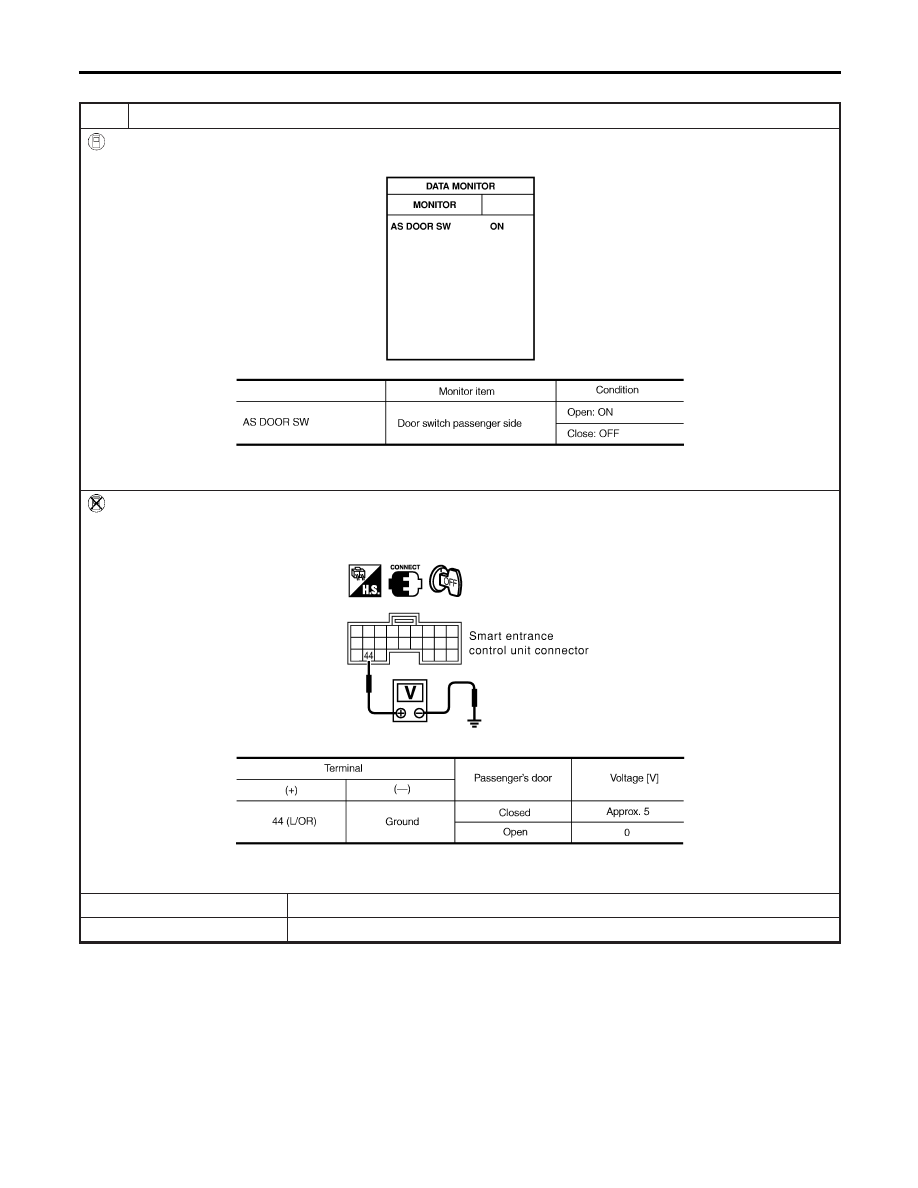

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “AS DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1591E

MTBL1686

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1687

OK or NG

OK

©

Door switch passenger side is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-284

2

CHECK DOOR SWITCH

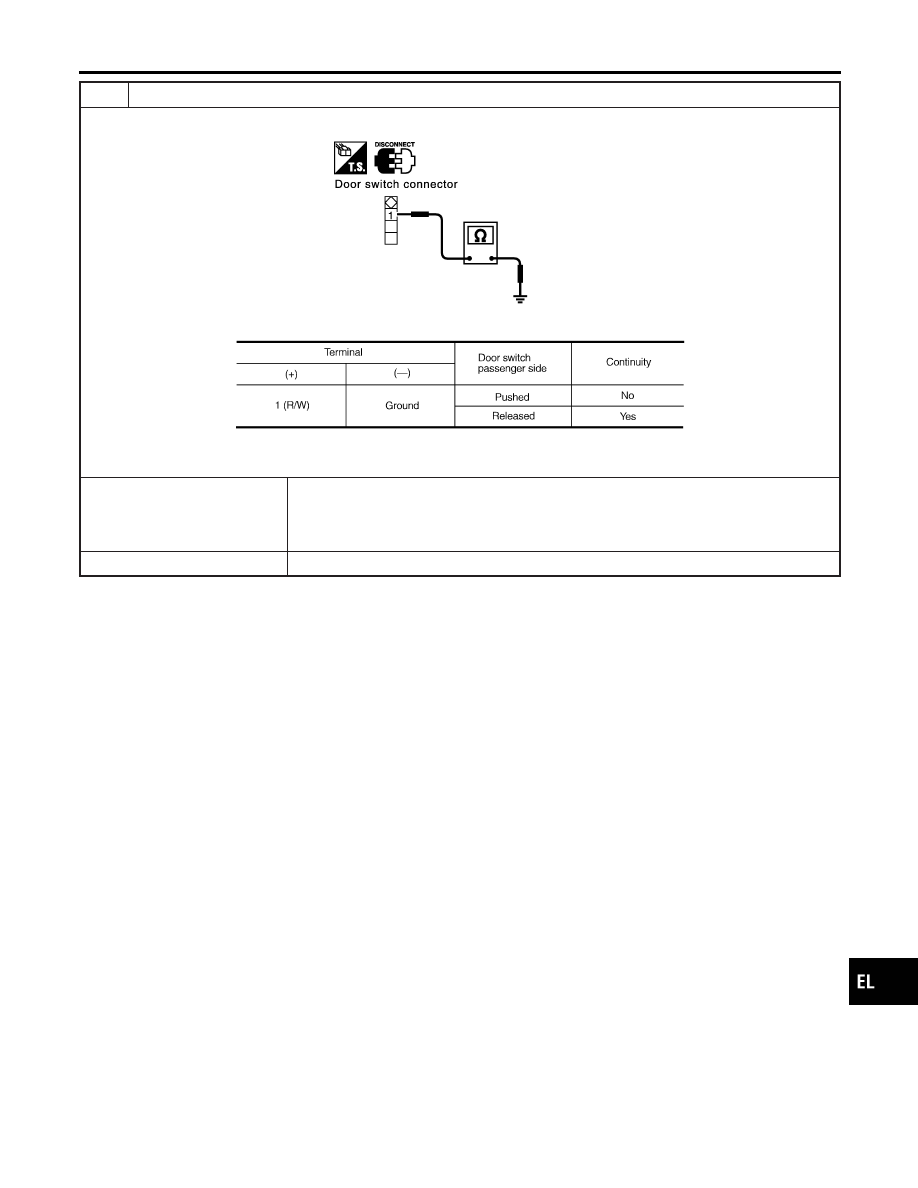

Check continuity between door switch passenger side harness connector B22 terminal 1 (R/W) and ground.

SIIA1589E

MTBL1688

OK or NG

OK

©

Check the following.

I

Door switch passenger side ground condition

I

Harness for open or short between smart entrance control unit and door switch pas-
senger side

NG

©

Replace door switch passenger side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-285

Rear LH Side

NLEL0572S0703

1

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

I

Check door switch “RR LH DOOR SW” in “DATA MONITOR” mode with CONSULT-II.

SIIA1593E

MTBL1689

Without CONSULT-II

1. Turn ignition switch OFF.
2. Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

SIIA1592E

MTBL1690

OK or NG

OK

©

Door switch rear LH is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-286

2

CHECK DOOR SWITCH

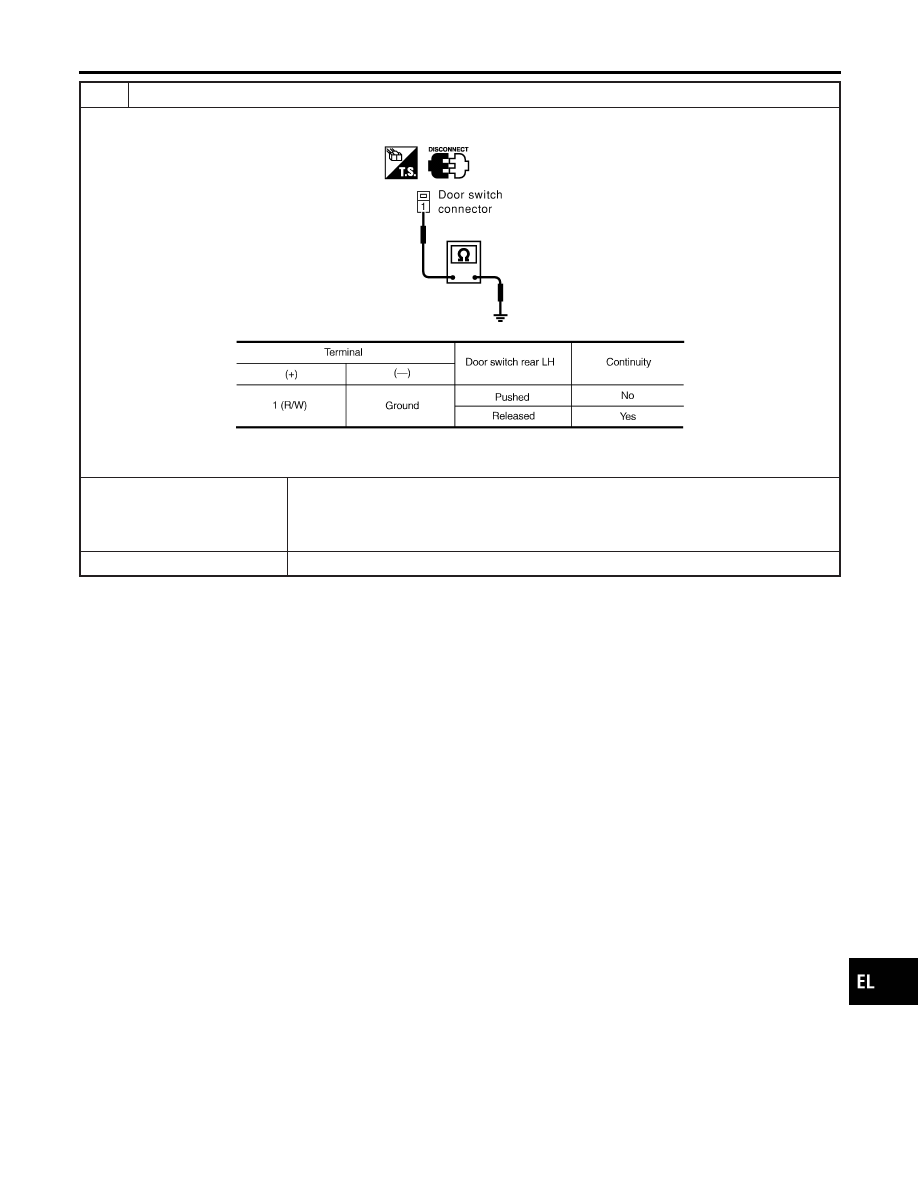

Check continuity between door switch rear LH harness connector B34 terminal 1 (R/W) and ground.
