DOOR LOCK ACTUATOR CHECK

=NLEL0572S06

Driver Side

NLEL0572S0601

1

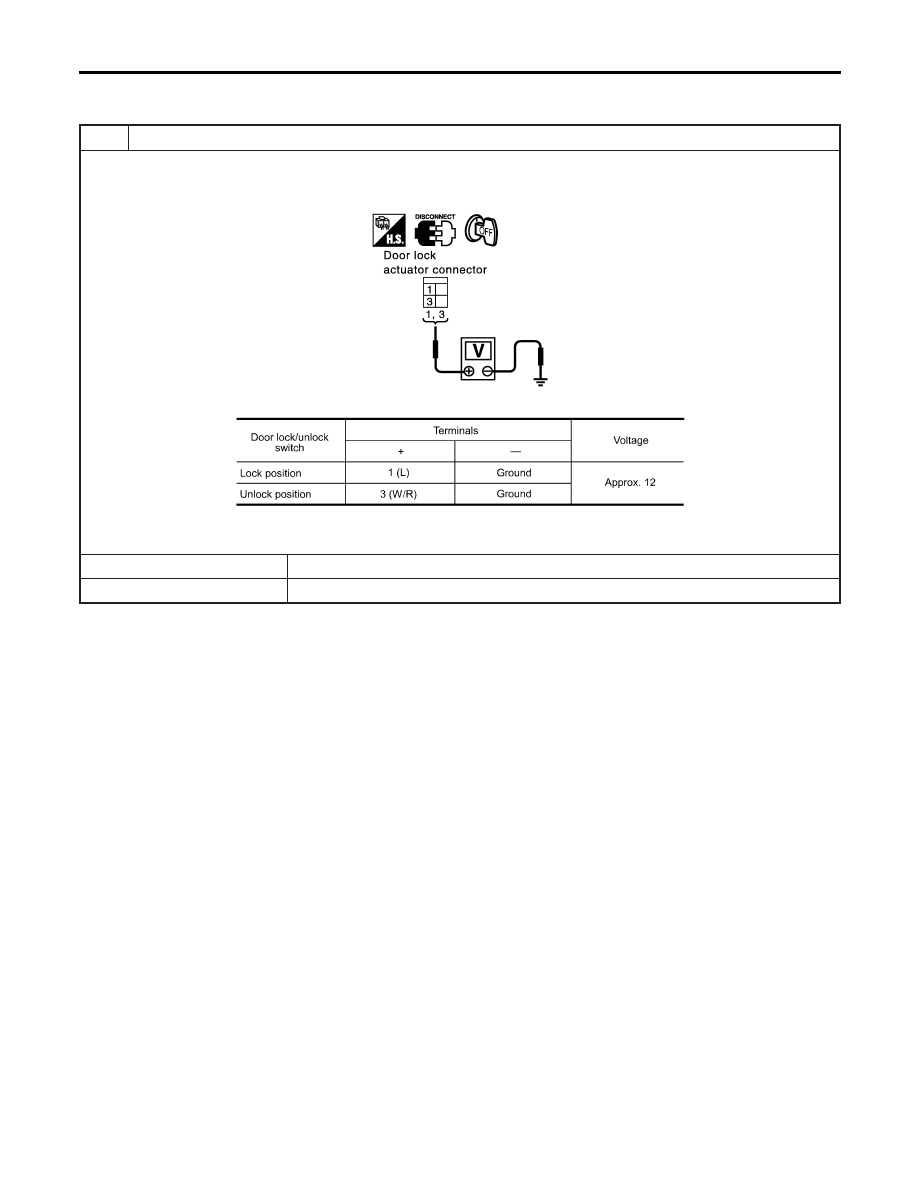

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly driver side harness connector.
2. Check voltage between door lock actuator assembly driver side harness connector D8 terminal 1 (L), 3 (W/R) and

ground.

YEL834D

MTBL1484

OK or NG

OK

©

Replace door lock actuator assembly driver side.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-276

2

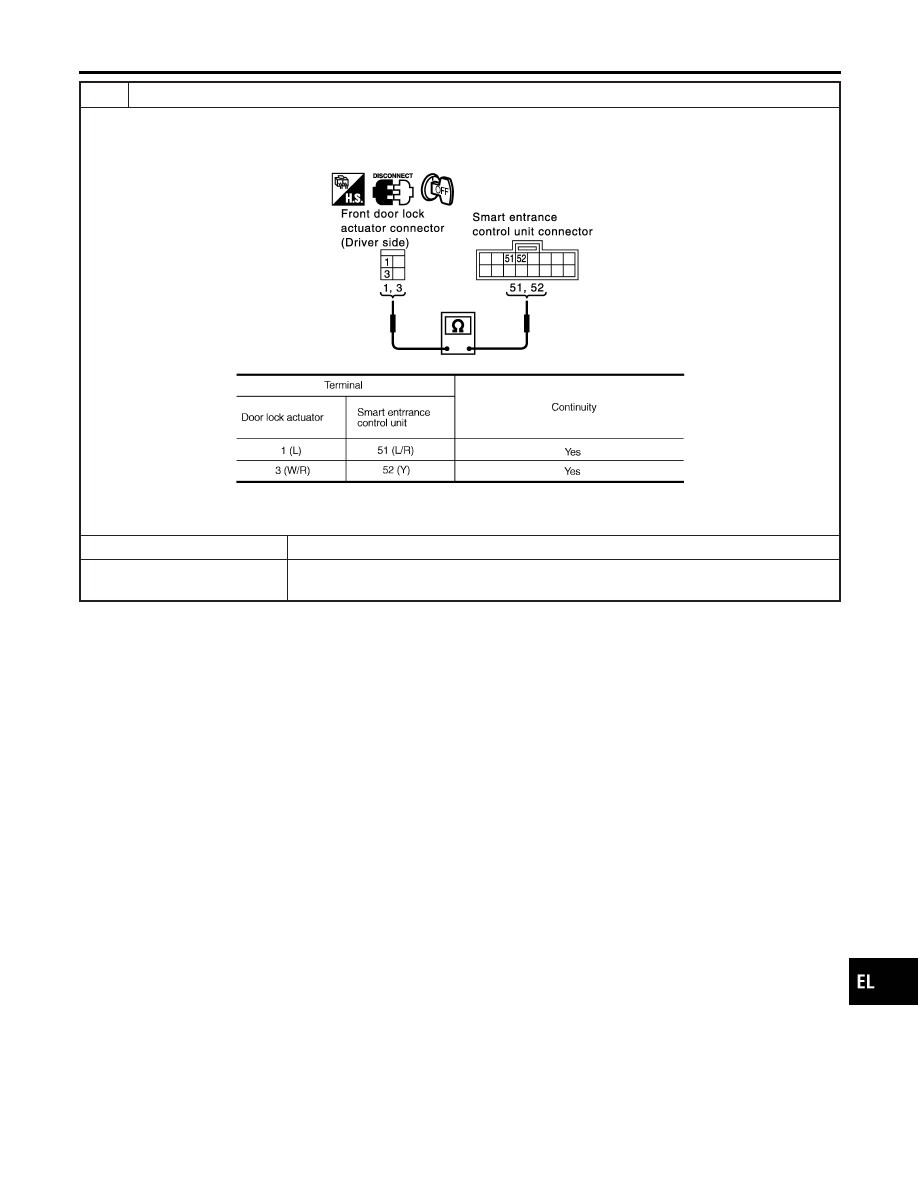

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly driver side harness connector D27 terminal 1 (L), 3 (W/R) and

smart entrance control unit harness connector M101 terminal 51 (L/R), 52 (W/R).

YEL836D

MTBL1677

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator (driver side).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-277

Passenger Side

=NLEL0572S0602

1

CHECK DOOR LOCK SIGNAL

1. Disconnect door lock actuator assembly passenger side harness connector.
2. Check voltage between door lock actuator assembly passenger side harness connector D38 terminal 1 (R/B), 3 (W/R)

and ground.

YEL834D

MTBL1678

OK or NG

OK

©

Replace door lock assembly passenger side.

NG

©

GO TO 2.

2

CHECK DOOR LOCK ACTUATOR CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between door lock actuator assembly passenger side harness connector D38 terminal 1 (L), 3 (W/R)

and smart entrance control unit harness connector M101 terminal 52 (Y), 54 (G/Y).

YEL837D

MTBL1679

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check harness for open or short between smart entrance control unit and door lock
actuator assembly passenger side.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-278

Rear LH Side

=NLEL0572S0603

1

CHECK DOOR LOCK SIGNAL
