POWER SUPPLY AND GROUND CIRCUIT CHECK

=NLEL0572S04

1

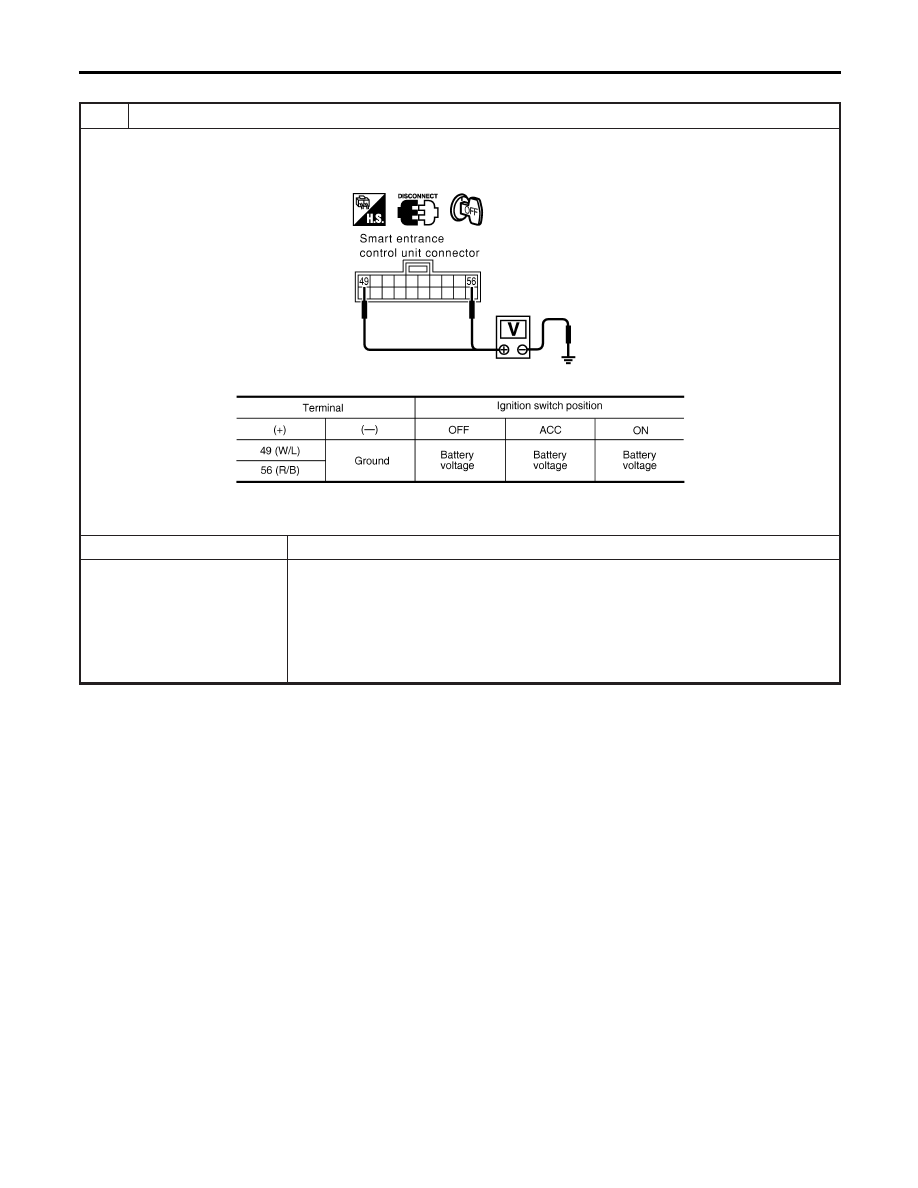

CHECK POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit connector.
3. Check voltage between smart entrance control unit harness connector M101 terminal 49 (W/L), 56 (R/B) and ground.

SIIA1564E

MTBL1676

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

30A fusible link (letter B, located in fuse and fusible link box)

I

Circuit breaker

I

15A fuse [No. 5, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

I

Harness for open or short between smart entrance control unit and circuit breaker

I

Harness for open or short between circuit breaker and fusible link

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-272

2

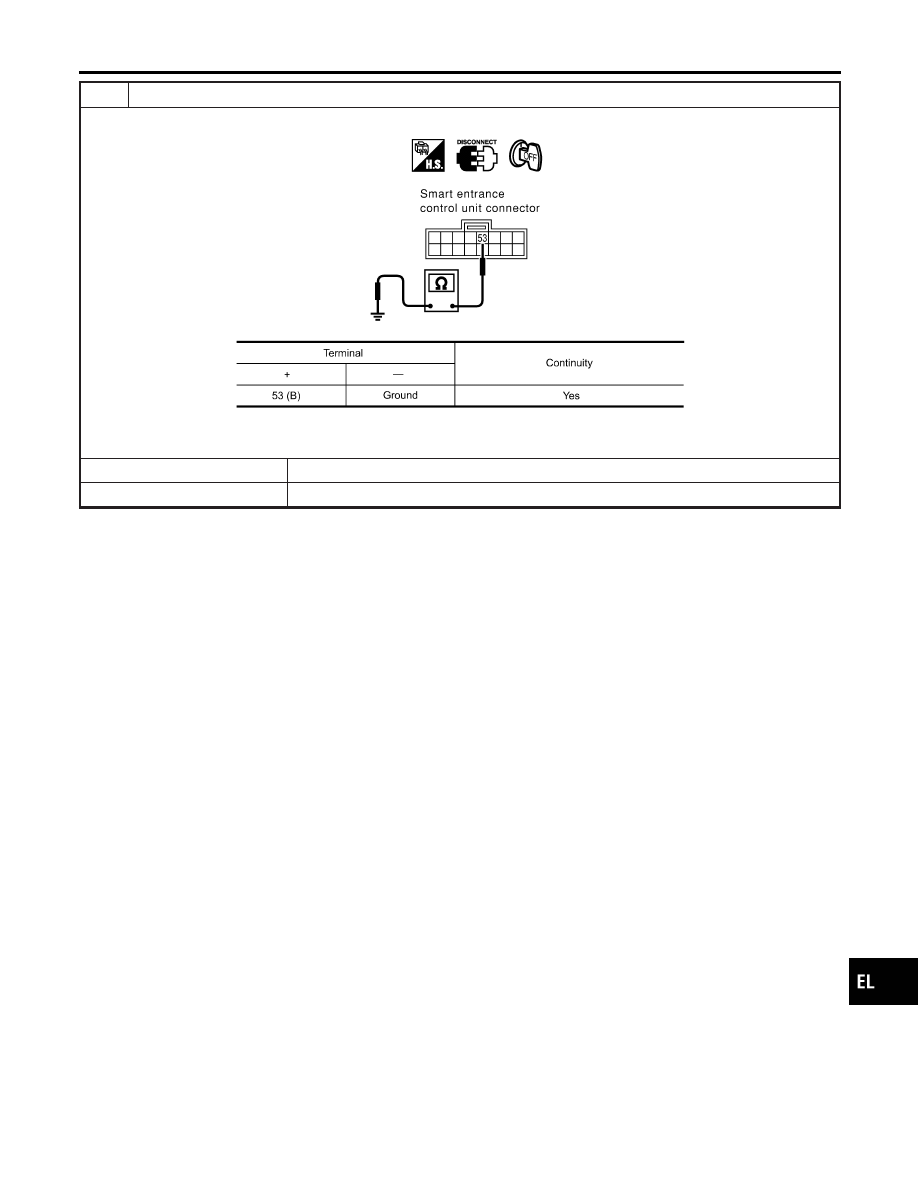

CHECK GROUND CIRCUIT

Check continuity between smart entrance control unit harness connector M101 terminal 53 (B) and ground.

SIIA1565E

MTBL1481

OK or NG

OK

©

Power supply and ground circuit is OK.

NG

©

Check smart entrance control unit ground circuit for open or short.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-273

DOOR LOCK/UNLOCK SWITCH CHECK

NLEL0572S05

1

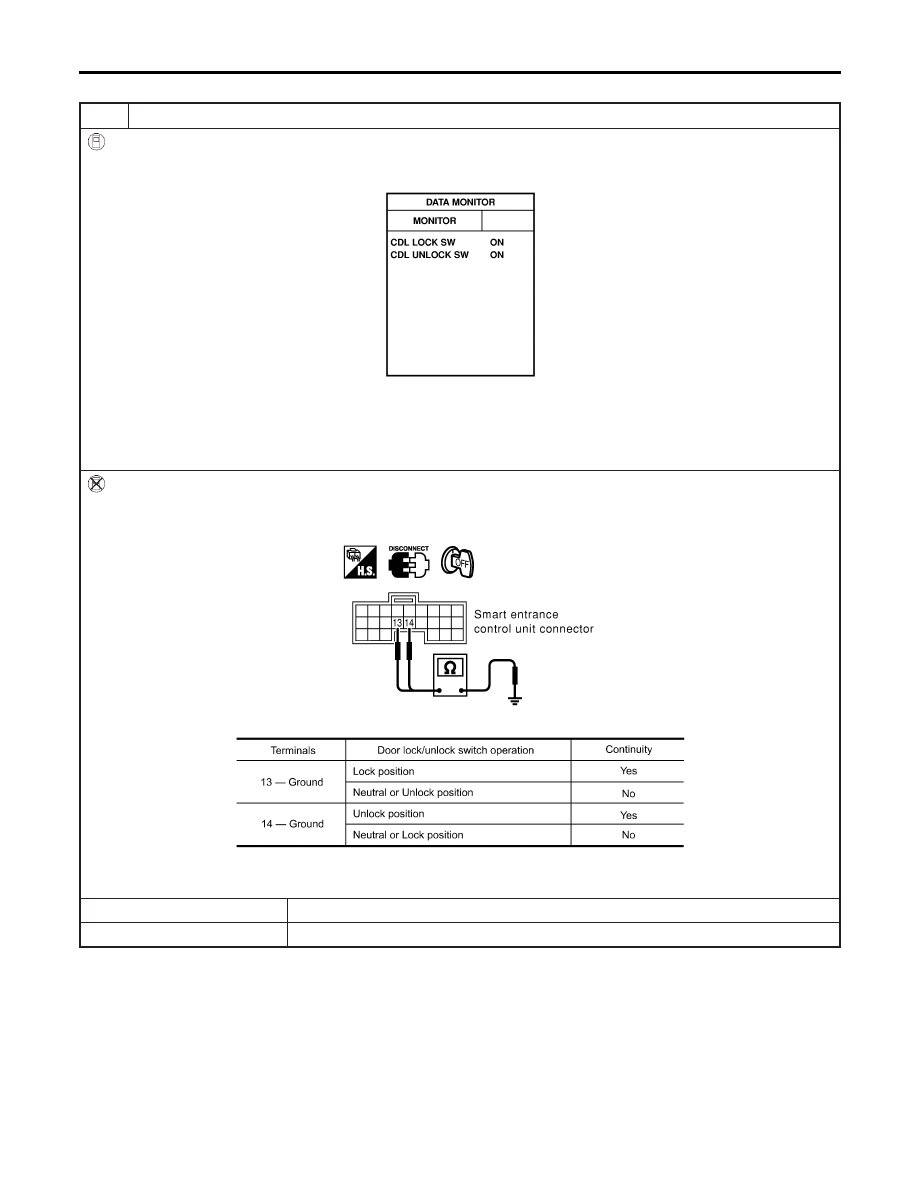

CHECK DOOR LOCK/UNLOCK SWITCH SIGNAL

With CONSULT-II

I

Check door lock/unlock switch input signal (“CDL LOCK SW” “CDL UNLOCK SW”) in “DATA MONITOR” mode with
CONSULT-II.

SIIA1566E

When door lock/unlock switch is turned to LOCK:

CDL LOCK SW

⇒

ON

When door lock/unlock switch is turned to UNLOCK:

CDL UNLOCK SW

⇒

ON

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector.
2. Check continuity between smart entrance control unit harness connector M99 terminal 13 (GY), 14 (L) and ground.

SIIA1567E

MTBL1482

OK or NG

OK

©

Door lock/unlock switch is OK.

NG

©

GO TO 2.

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-274

2

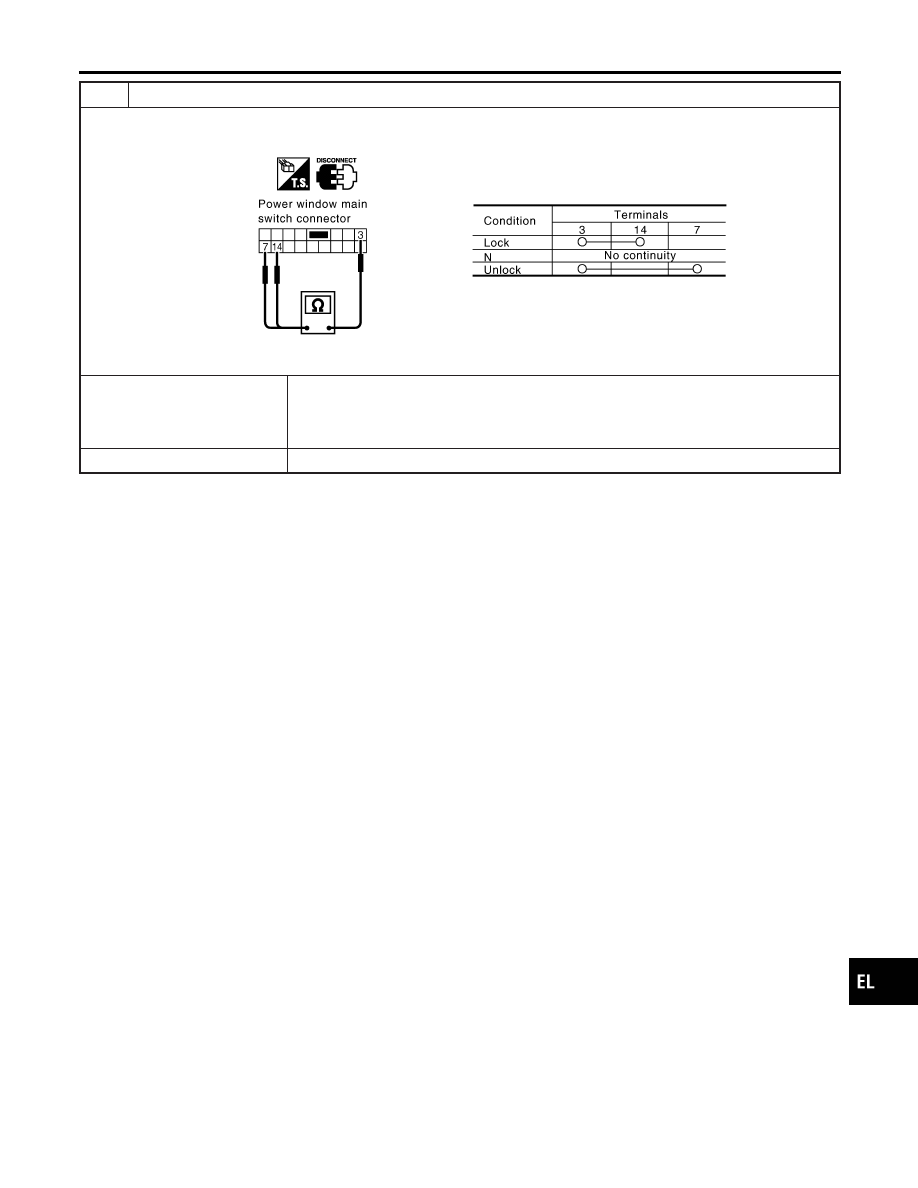

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect power window main switch harness connector.
2. Check continuity between power window main switch (door lock/unlock switch) terminals.

YEL349E

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit

NG

©

Replace power window main switch (door lock/unlock switch).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-275
