Component Parts and Harness Connector
Location

NLEL0526

For details, refer to “ELECTRICAL UNIT LOCATION” (EL-594) and “HARNESS LAYOUT” (EL-600).

System Description

NLEL0502

OPERATION

NLEL0502S02

Power door lock/unlock operation by door key cylinder

I

With the key inserted into front door key cylinder, turning it to LOCK will lock all doors.

I

With the key inserted into front door key cylinder, turning it to UNLOCK will unlock all doors.

Power door lock/unlock operation by multi-remote controller (If equipped)

I

Pressing multi-remote controller LOCK button will lock all doors.

I

Pressing multi-remote controller UNLOCK button once will unlock driver door. Then, if an unlock signal is
sent from the remote controller again within 5 seconds, all other doors will be unlocked.

Power door lock/unlock operation by lock/unlock switch

I

With lock/unlock switch on driver door trim setting to LOCK will lock all doors.

I

With lock/unlock switch on driver door trim setting to UNLOCK will unlock all doors.

Key reminder system

I

If the ignition key is in the ignition key cylinder and driver door is open, setting lock/unlock switch, lock
knob, key or multi-remote controller to “LOCK” locks the door once but then immediately unlocks all doors.
(signal from door unlock sensor driver side)

POWER DOOR LOCK

Component Parts and Harness Connector Location

EL-264

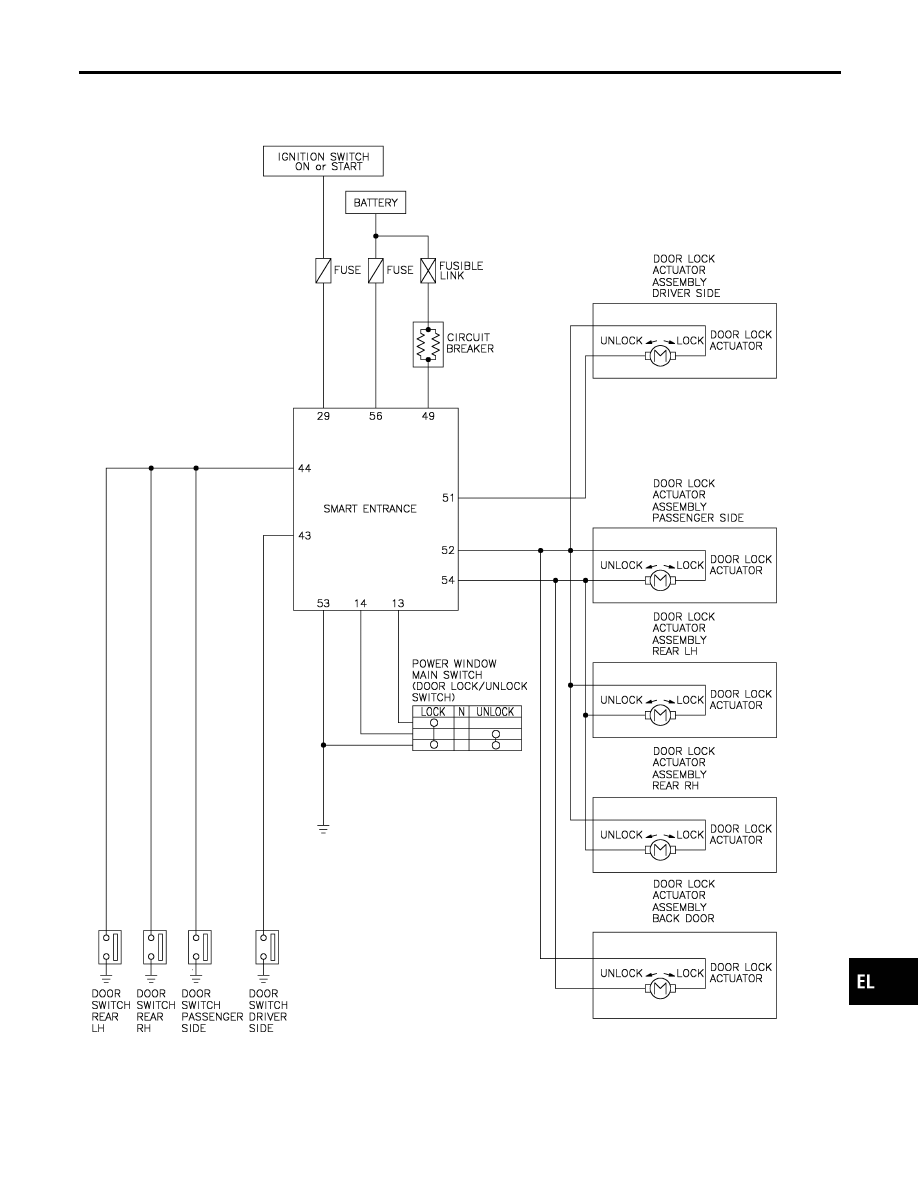

Schematic

NLEL0503

YEL002E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Schematic

EL-265

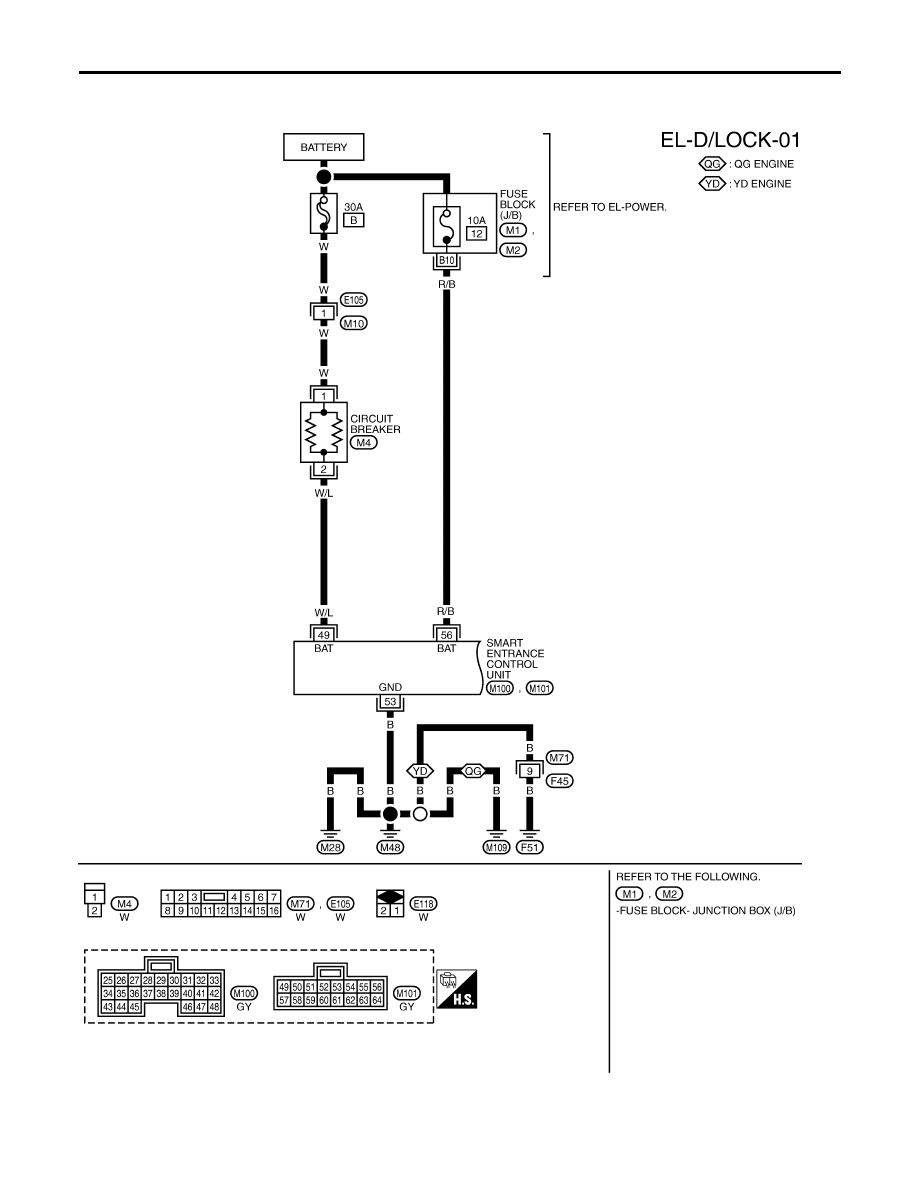

Wiring Diagram — D/LOCK —

NLEL0504

FIG. 1

NLEL0504S14

YEL004E

POWER DOOR LOCK

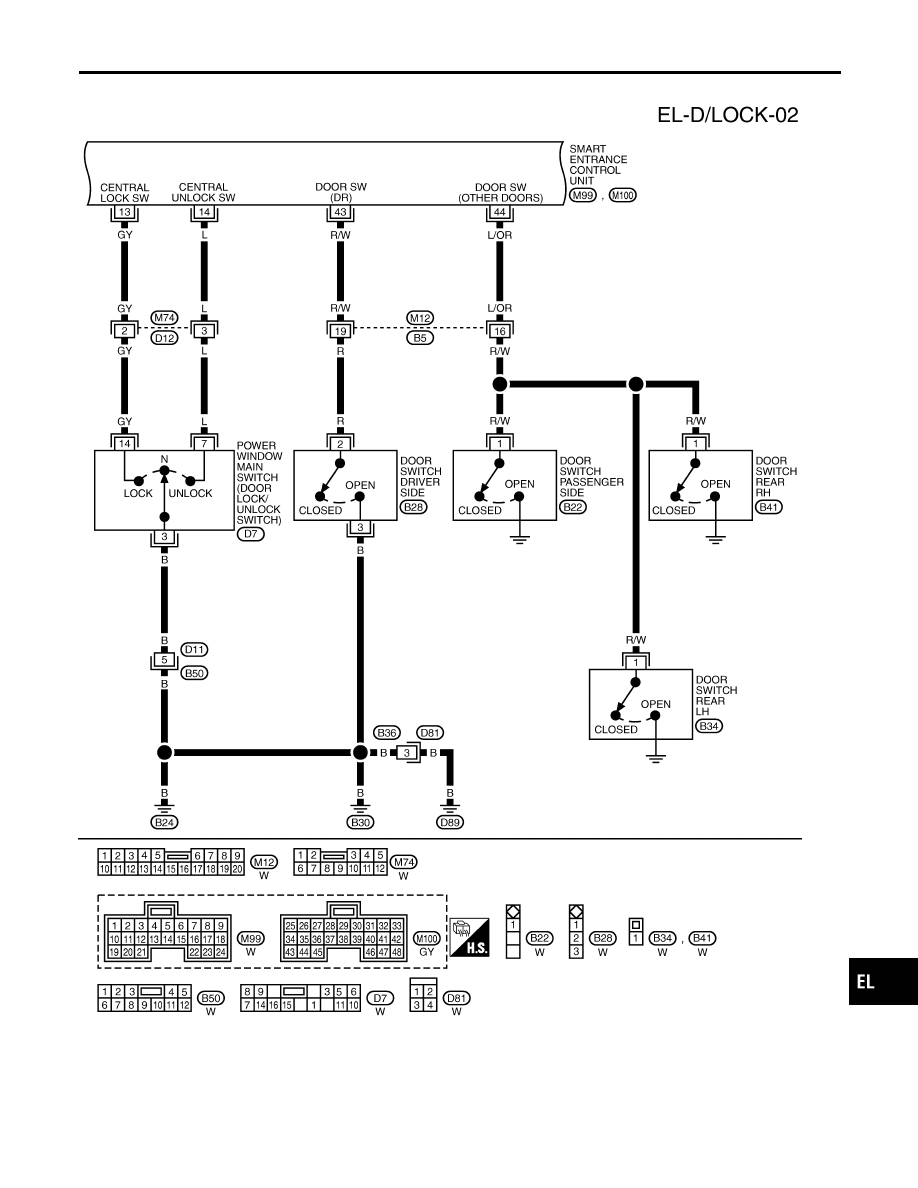

Wiring Diagram — D/LOCK —

EL-266

FIG. 2

NLEL0504S15

YEL005E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-267
