POWER WINDOW

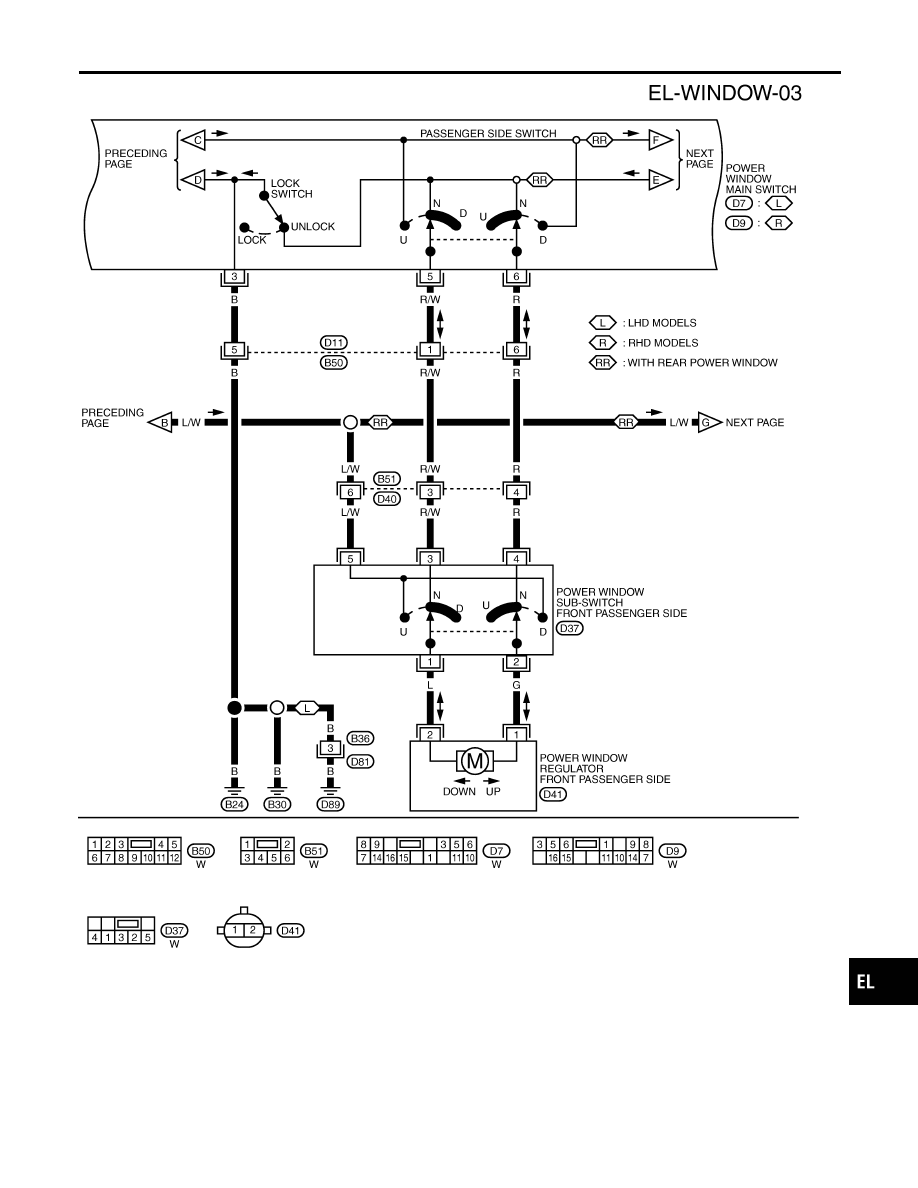

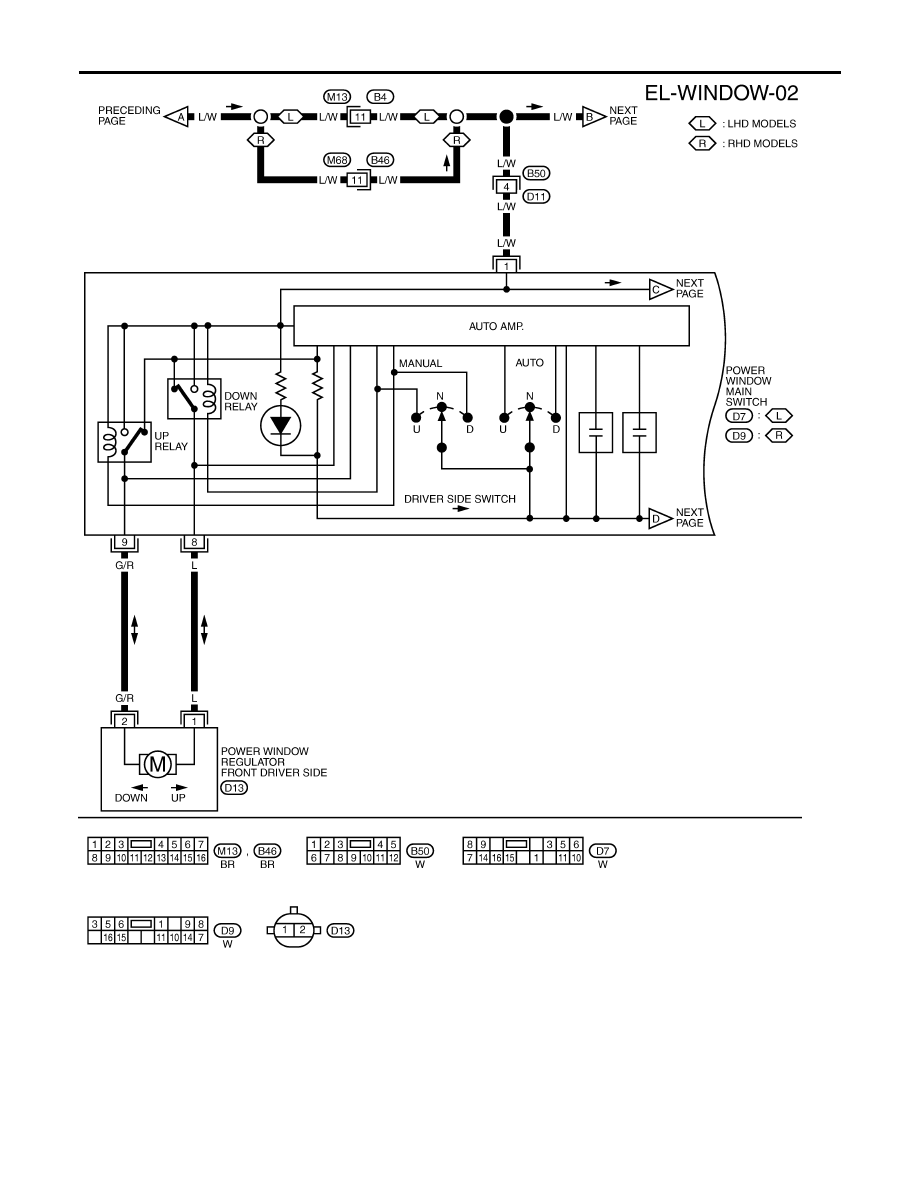

Wiring Diagram — WINDOW — (Cont’d)

EL-260

YEL999D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

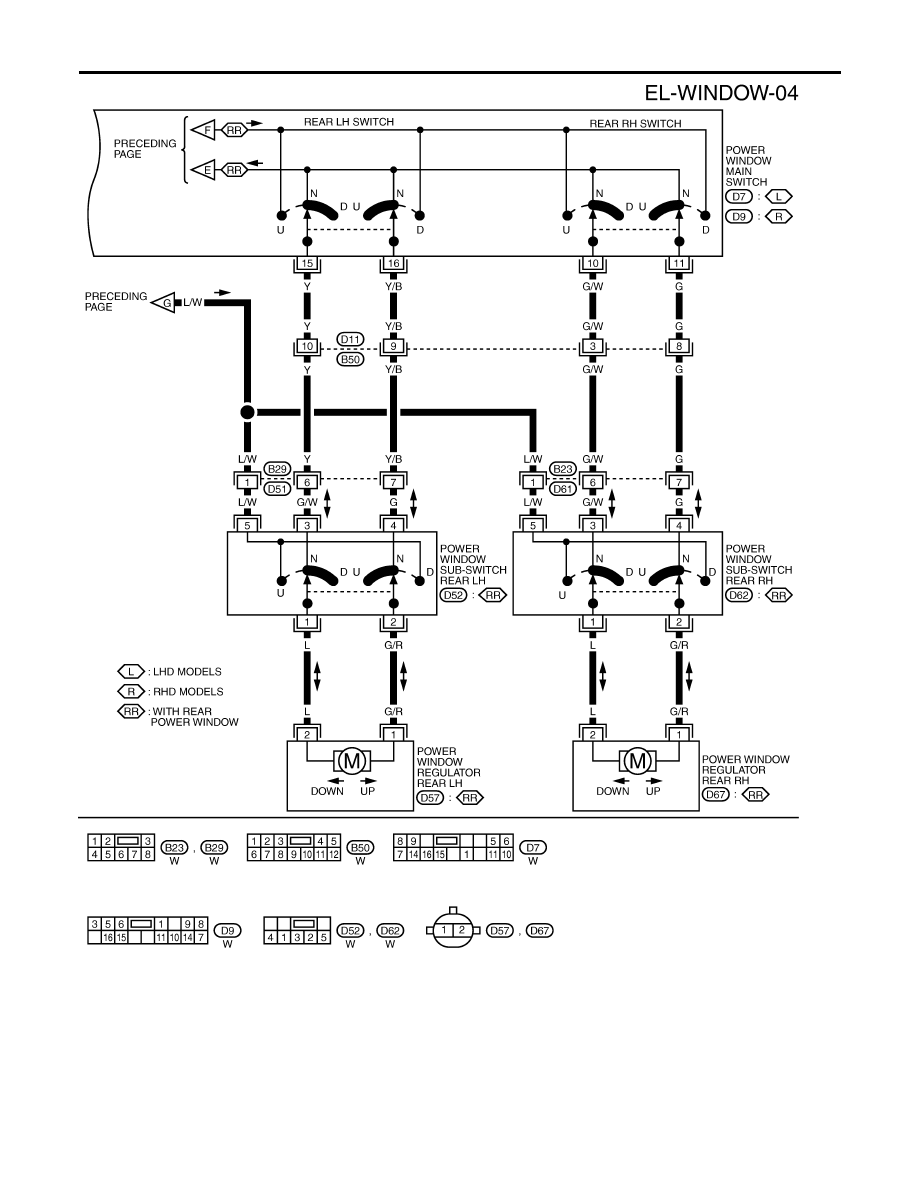

Wiring Diagram — WINDOW — (Cont’d)

EL-261

YEL001E

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

EL-262

Trouble Diagnoses

NLEL0501

Symptom

Possible cause

Repair order

None of the power windows can be
operated using any switch.

1. 10A fuse
2. 30A fusible link, M4 circuit

breaker

3. Power window relay
4. Ground circuit
5. Power window main switch

1. Check 10A fuse [No. 10, located in fuse block (J/B)]

Turn ignition switch “ON” and verify positive battery
voltage is present at terminal 1 of power window
relay.

2. Check 30A fusible link (letter B, located in fuse and

fusible link box) and M4 circuit breaker. Verify posi-
tive battery voltage is present at terminal 5 of power
window relay.

3. Check power window relay.
4. Check the following:
a. Check ground circuit of power window main switch.
b. Check power window relay ground circuit.
5. Check power window main switch.

Driver side power window cannot
be operated but other windows can
be operated.

1. Driver side power window regu-

lator circuit

2. Driver side power window regu-

lator

3. Power window main switch

1. Check harness between power window main switch

and driver side power window regulator for open or
short circuit.

2. Check driver side power window regulator.
3. Check power window main switch.

One or more power windows
except driver’s side window cannot
be operated.

1. Power window sub-switches
2. Power window regulators
3. Power window main switch
4. Power window circuit

1. Check power window sub-switch.
2. Check power window regulator.
3. Check power window main switch.
4. Check the following.
a. Check harness between the power window relay

terminal 3 and power window sub-switch terminal 5.

b. Check harnesses between power window main

switch and power window sub-switch for open/short
circuit.

c. Check harnesses between power window sub-

switch and power window regulator for open/short
circuit.

Power windows except driver’s side
window cannot be operated using
power window main switch but can
be operated by power window sub-
switch.

1. Power window main switch

1. Check power window main switch.

Driver side power window auto-
matic operation does not function
properly.

1. Power window main switch

1. Check power window main switch.
