System Description

=NLEL0498

Power is supplied at all times

I

from 30A fusible link (letter B, located in fuse and fusible link box)

I

to circuit breaker terminal 1

I

through circuit breaker terminal 2

I

to power window relay terminal 5.

With ignition switch in ON or START position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to power window relay terminal 1

Ground is supplied to power window relay terminal 2

I

through body grounds M28 and M48.

The power window relay is energized and power is supplied

I

through power window relay terminal 3

I

to power window main switch terminal 1,

I

to power window sub-switch front passenger side terminal 5,

I

to power window sub-switch rear LH and RH terminals 5 (models with rear power window).

MANUAL OPERATION

NLEL0498S01

Front Door (Driver Side)

NLEL0498S0101

Ground is supplied

I

to power window main switch terminal 3

I

through body grounds B24, B30 or D89 (LHD models).

WINDOW UP
When the driver’s window switch in the power window main switch is pressed in the up position, power is
supplied

I

through power window main switch terminal 9

I

to driver side power window regulator terminal 2.

Ground is supplied

I

through power window main switch terminal 1

I

to driver side power window regulator terminal 8.

Then, the motor raises the window until the switch is released.
WINDOW DOWN
When the driver’s window switch in the power window main switch is pressed in the down position, power is
supplied

I

through power window main switch terminal 8

I

to driver side power window regulator terminal 1.

Ground is supplied

I

to driver side power window regulator terminal 2

I

through power window main switch terminal 9.

Then, the motor lowers the window until the switch is released.

Front Door (Passenger Side)

NLEL0498S0102

Ground is supplied

I

to power window main switch terminal 3

I

through body grounds B24, B30 or D89 (LHD models).

NOTE:
Numbers in parentheses are terminal numbers, when power window switch is pressed in the UP and DOWN
positions respectively.
POWER WINDOW MAIN SWITCH OPERATION
Power is supplied

I

through power window main switch (5, 6)

I

to power window sub-switch front passenger side (3, 4).

POWER WINDOW

System Description

EL-256

The subsequent operation is the same as the front power window sub-switch operation.
FRONT POWER WINDOW SUB-SWITCH OPERATION
Power is supplied

I

through front power window sub-switch (1, 2)

I

to power window regulator front passenger side (2, 1).

Ground is supplied

I

to front passenger side power window regulator (1, 2)

I

through front power window sub-switch (2, 1)

I

to front power window sub-switch (4, 3)

I

through power window main switch (6, 5).

Then, the motor raises or lowers the window until the switch is released.

Rear Door

NLEL0498S0103

Rear door windows will raise and lower in the same manner as passenger’s door window.

POWER WINDOW LOCK

NLEL0498S02

The power window lock is designed to lock operation of all windows except for driver’s door window.
When the lock switch is pressed to lock position, ground of the sub-switches in the power window main switch
is disconnected. This prevents the power window motors from operating.

AUTO OPERATION

NLEL0498S03

The power window AUTO feature enables the driver to open the driver’s window without holding the window
switch in the down position.
The AUTO feature operates on the driver’s window.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

System Description (Cont’d)

EL-257

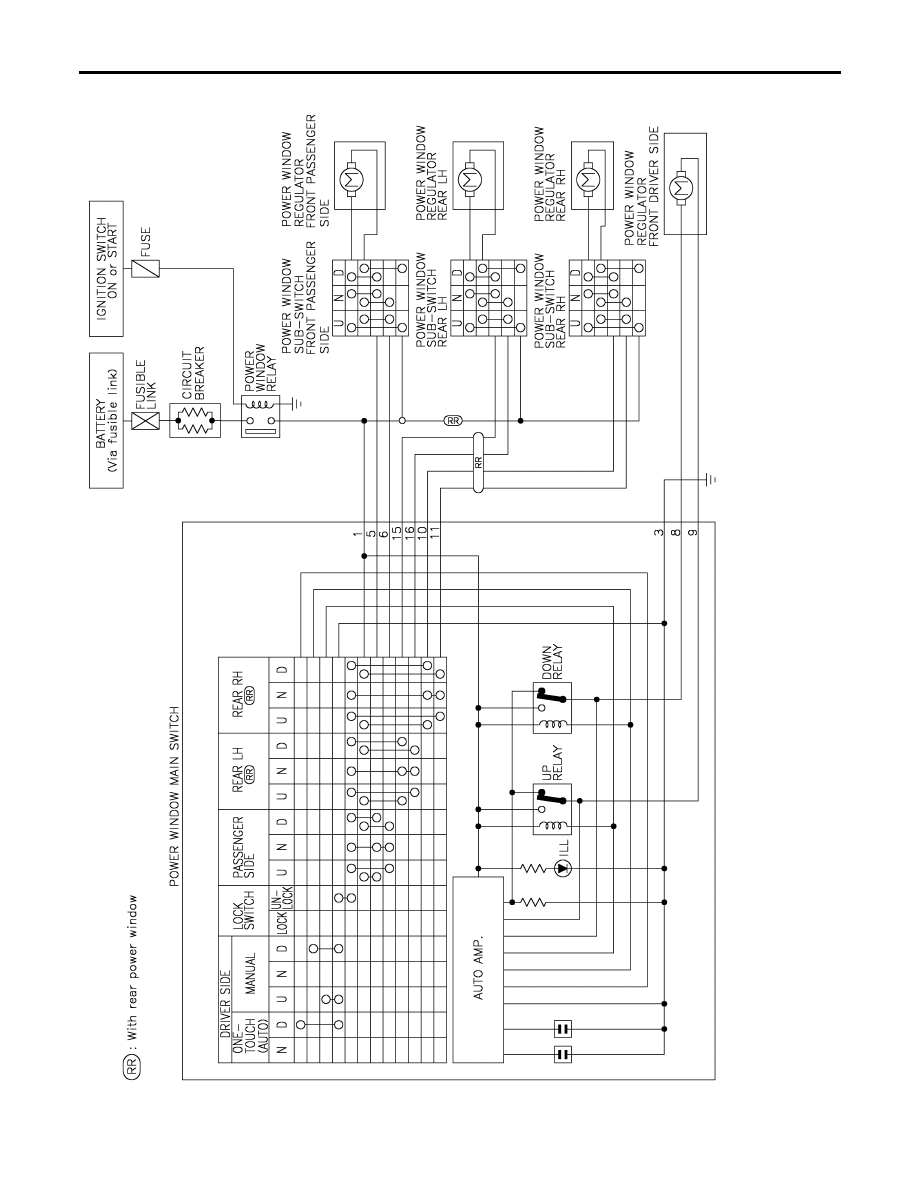

Schematic

NLEL0499

YEL996D

POWER WINDOW

Schematic

EL-258

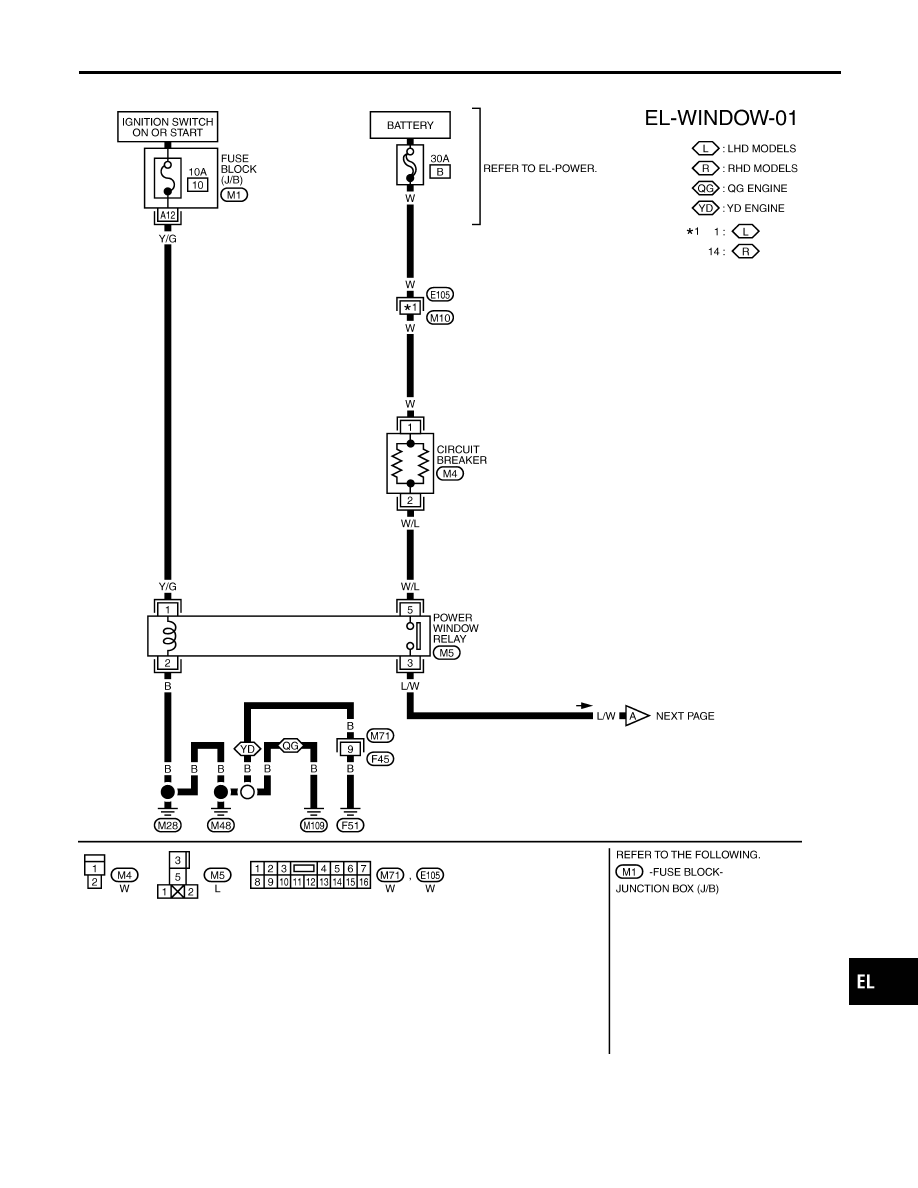

Wiring Diagram — WINDOW —

NLEL0500

YEL997D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Wiring Diagram — WINDOW —

EL-259
