Wiring Diagram — SROOF —

NLEL0089

YEL995D

POWER SUNROOF

Wiring Diagram — SROOF —

EL-252

Trouble Diagnoses

NLEL0225

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 10A fuse, 30A fusible link and

M4 circuit breaker

2. Sunroof switch ground circuit
3. Sunroof switch
4. Sunroof switch circuit
5. Sunroof motor

1. Check 10A fuse [No. 10, located in fuse block

(J/B)], 30A fusible link and M4 circuit breaker. Verify
battery positive voltage is present at terminal 5 of
power window relay. And then turn ignition switch
“ON” and verify battery positive voltage is present at
terminal 5 of sunroof switch assembly.

2. Check sunroof switch ground circuit.
3. Check sunroof switch.
4. Check harness between sunroof switch and sunroof

motor.

5. Check sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and sun-

roof switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

Trouble Diagnoses

EL-253

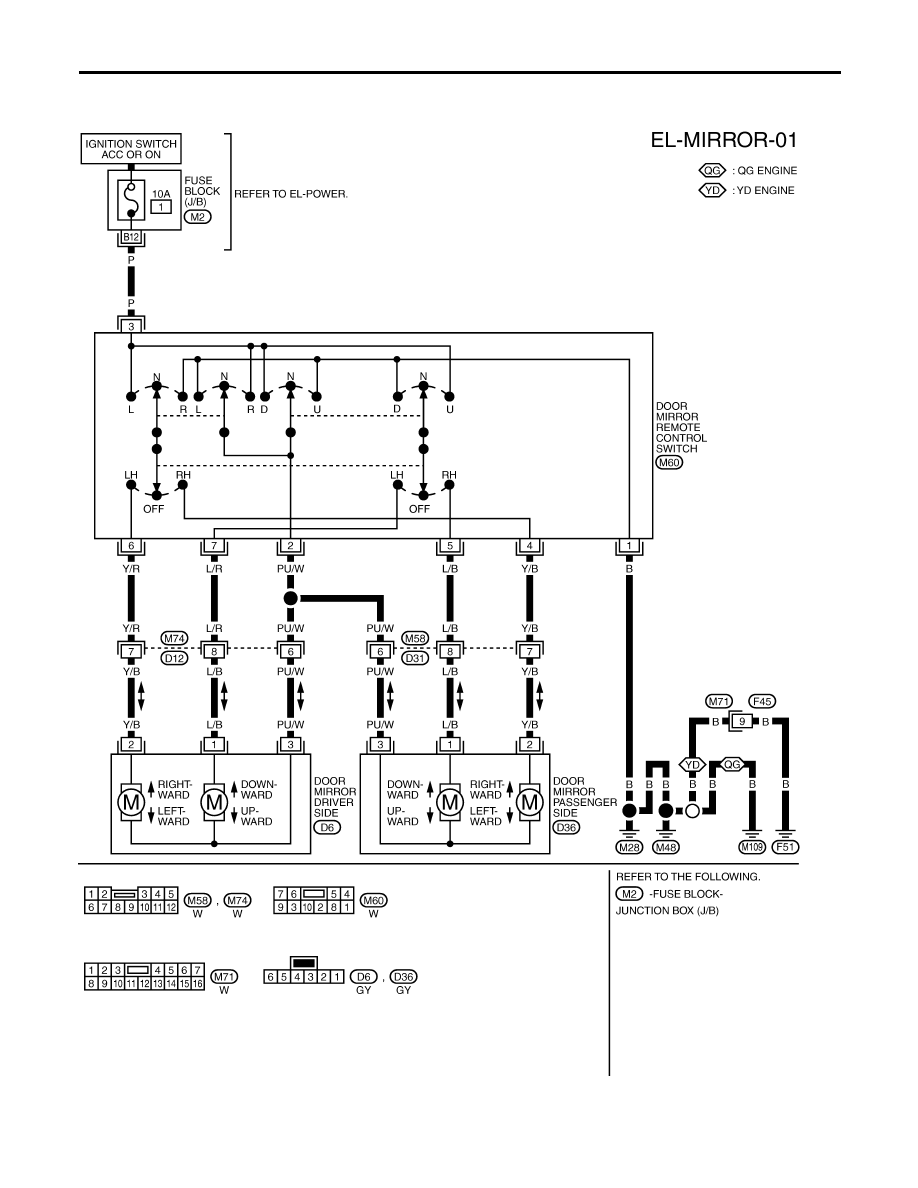

Wiring Diagram — MIRROR —

NLEL0472

LHD MODELS

NLEL0472S03

YEL993D

DOOR MIRROR

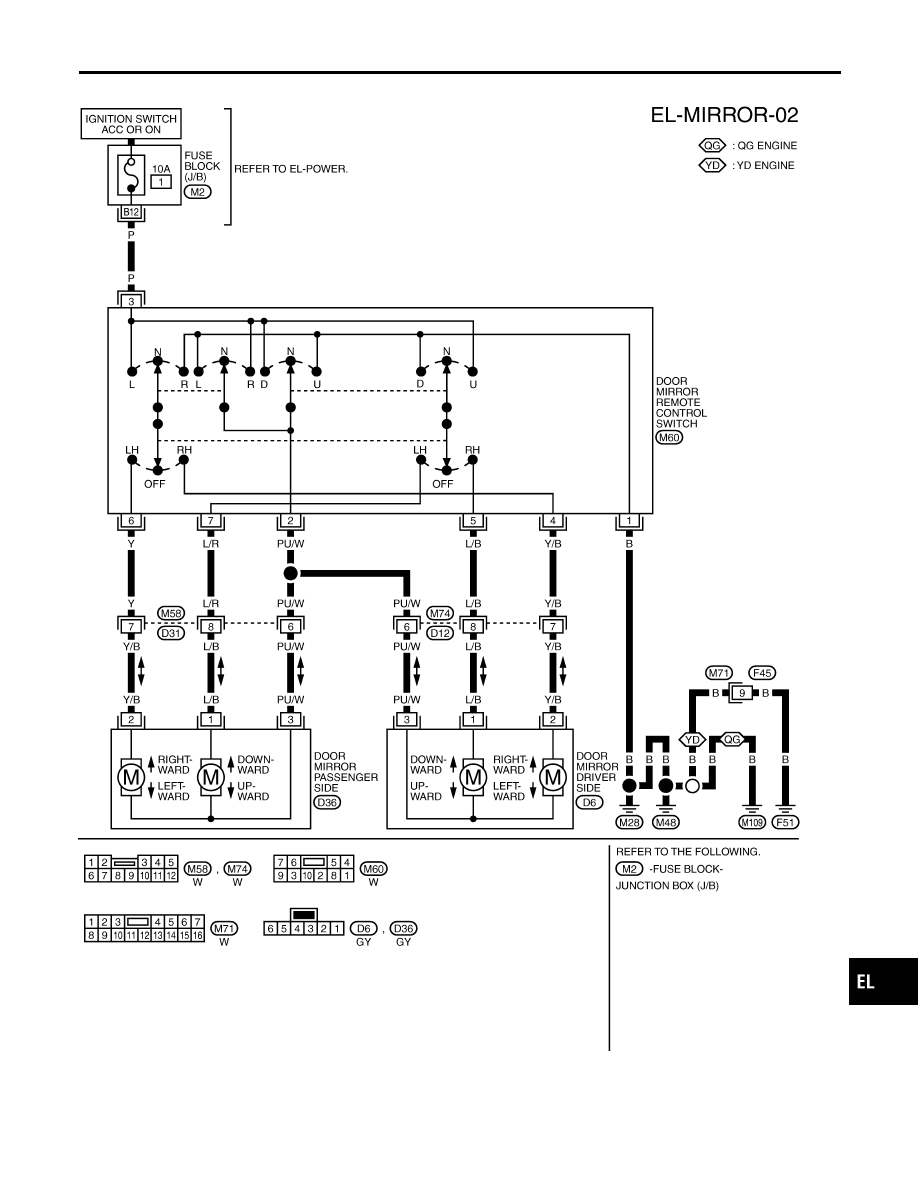

Wiring Diagram — MIRROR —

EL-254

RHD MODELS

NLEL0472S04

YEL994D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

DOOR MIRROR

Wiring Diagram — MIRROR — (Cont’d)

EL-255
