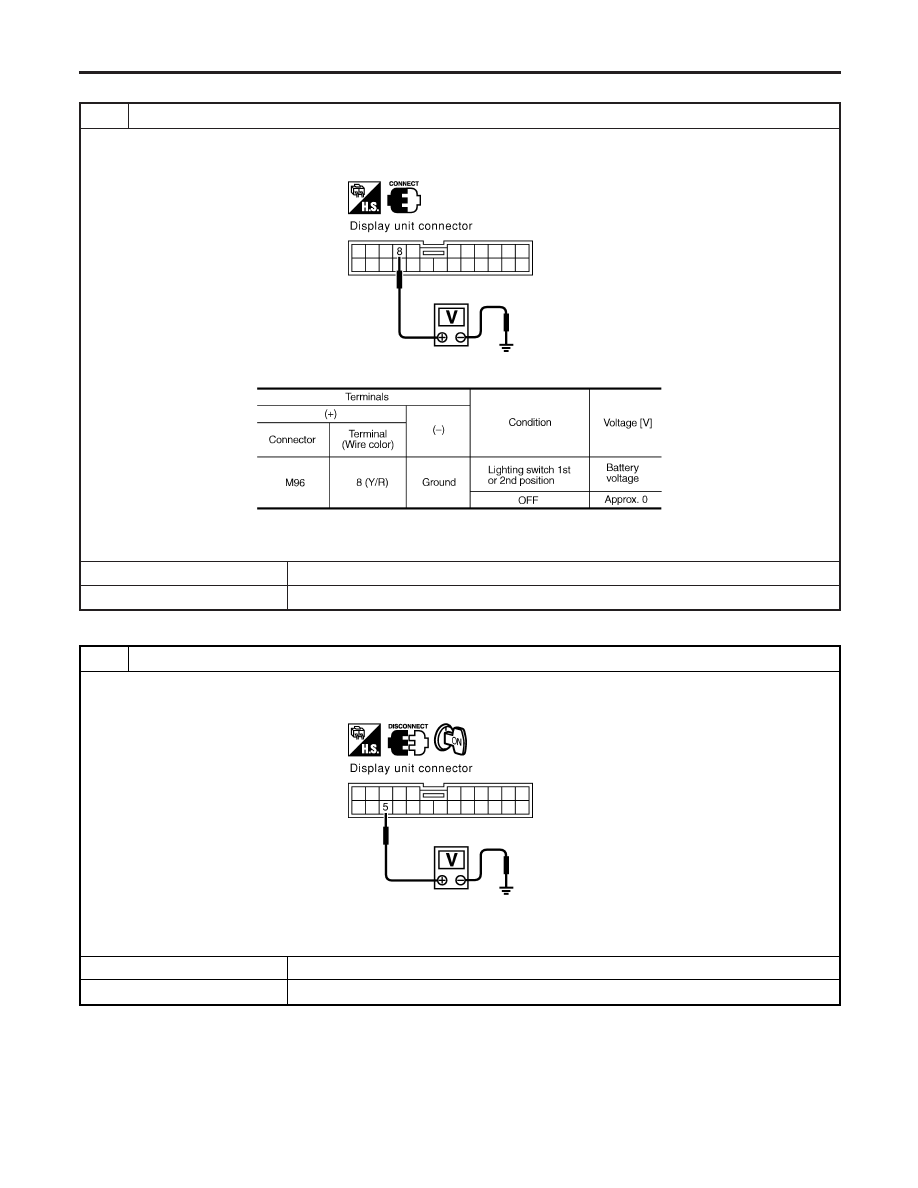

ILLUMINATION CONTROL SIGNAL CHECK

=NLEL0689S04

1

ILLUMINATION CONTROL SIGNAL CHECK

1. Turn ignition switch ON.
2. Check voltage between display unit and ground.

MKIB0105E

MTBL1655

OK or NG

OK

©

Replace display unit.

NG

©

Check harness for open or short between display unit and lighting switch.

IGNITION SIGNAL CHECK

NLEL0689S05

1

IGNITION SIGNAL CHECK

1. Disconnect the display unit connector.
2. Check voltage between display unit harness connector M96 terminal 5 (Y/G) and ground.

MKIB0106E

Battery voltage should exist.

OK or NG

OK

©

Replace display unit.

NG

©

Check harness for open or short between display unit and fuse.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-236

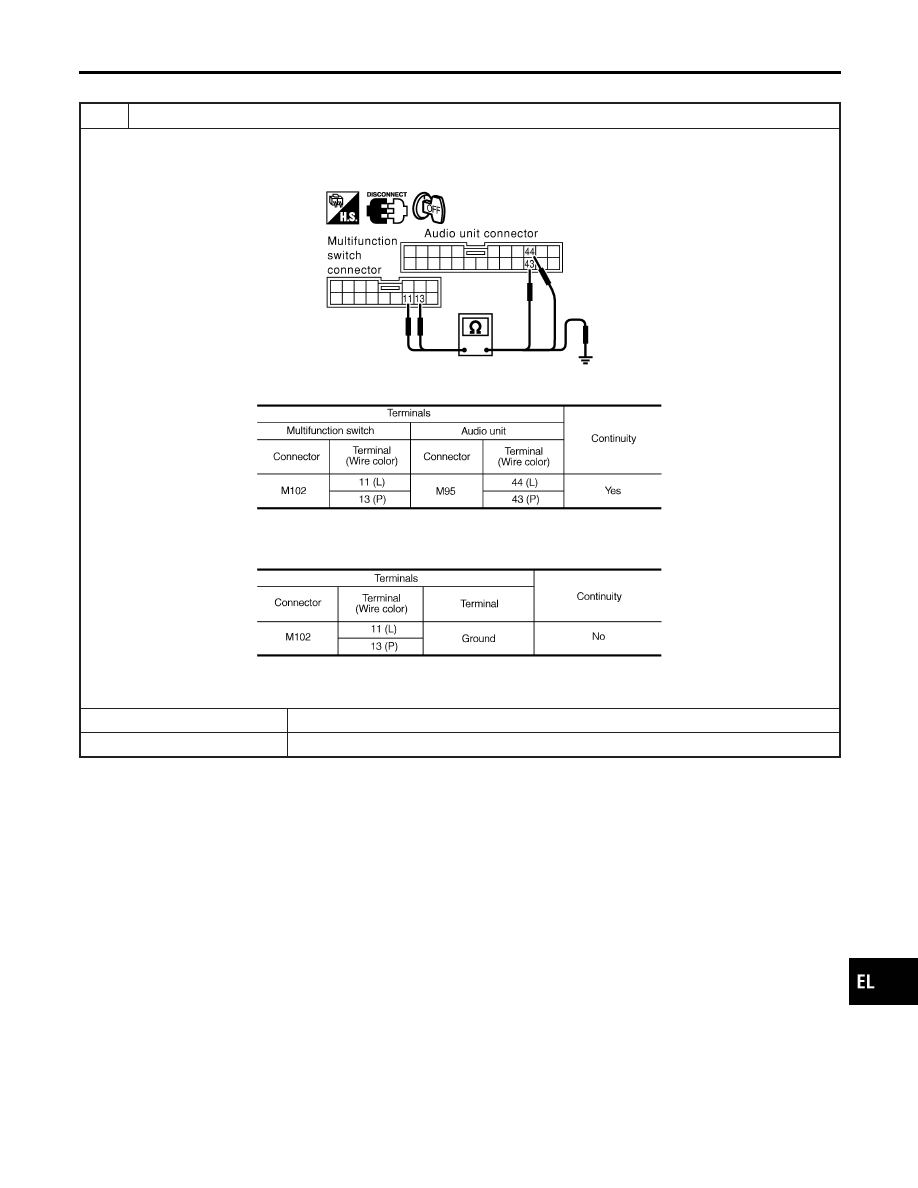

AUDIO CIRCUIT CHECK

NLEL0689S06

1

AUDIO UNIT CIRCUIT CHECK

1. Turn ignition switch OFF.
2. Disconnect audio unit connector.
3. Check continuity between multifunction switch and audio unit.

MKIB0132E

MTBL1656

4. Check continuity between multifunction switch and ground.

MTBL1657

OK or NG

OK

©

Replace audio unit.

NG

©

Replace harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-237

CD AUTO CHANGER CIRCUIT CHECK

NLEL0689S07

1

CD AUTO CHANGER CIRCUIT CHECK

1. Disconnect CD auto changer connector.

MKIB0133E

2. Check continuity between audio unit and CD auto changer.

MTBL1658

3. Check continuity between audio unit and ground.

MTBL1659

OK or NG

OK

©

Replace CD auto changer.

NG

©

Replace harness or connector.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-238

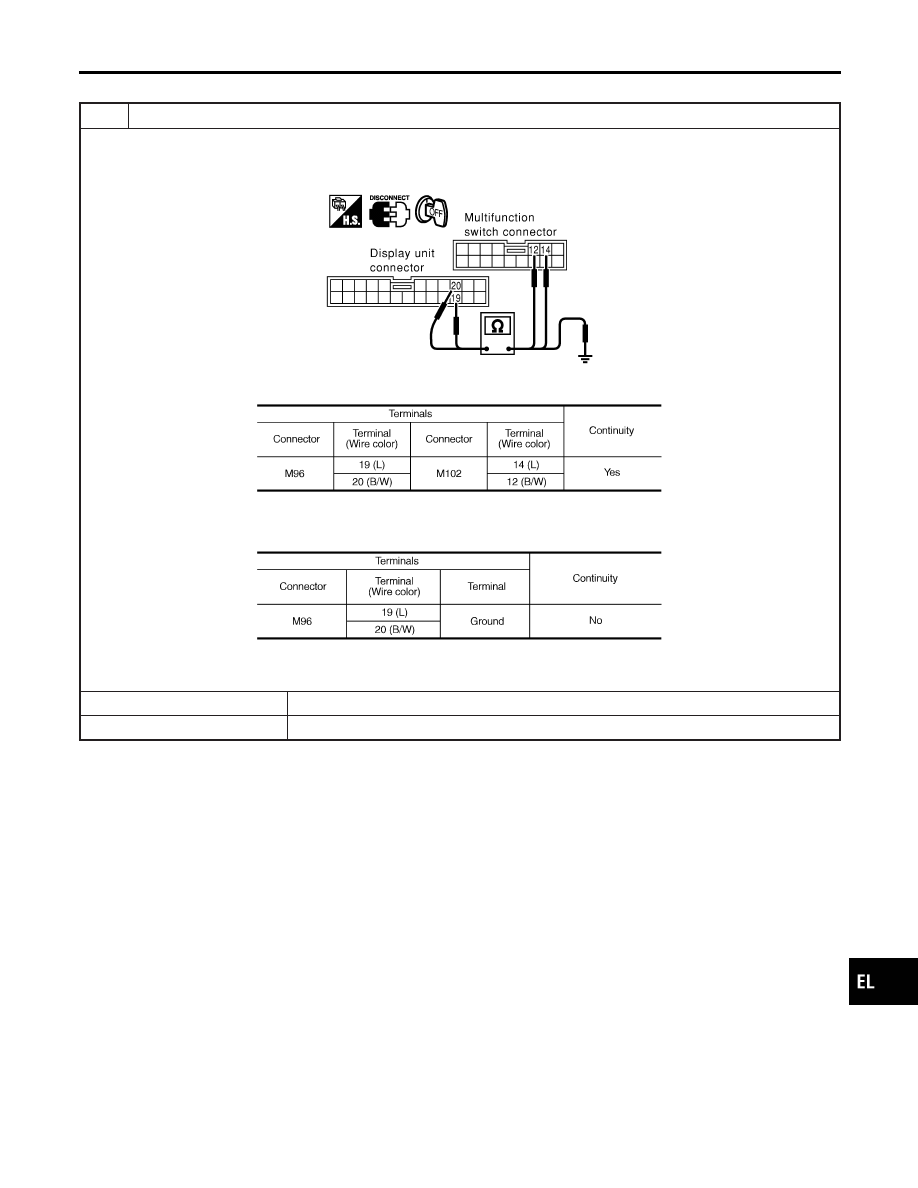

AV COMMUNICATION LINE CHECK

NLEL0689S08

1

MULTIFUNCTION SWITCH CIRCUIT CHECK

1. Turn ignition switch OFF.
2. Disconnect display unit connector and multifunction switch connector.
3. Check continuity between display unit and multifunction switch.

MKIB0131E

MTBL1660

4. Check continuity between display unit and ground.

MTBL1661

OK or NG

OK

©

GO TO 2.

NG

©

Replace harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)
