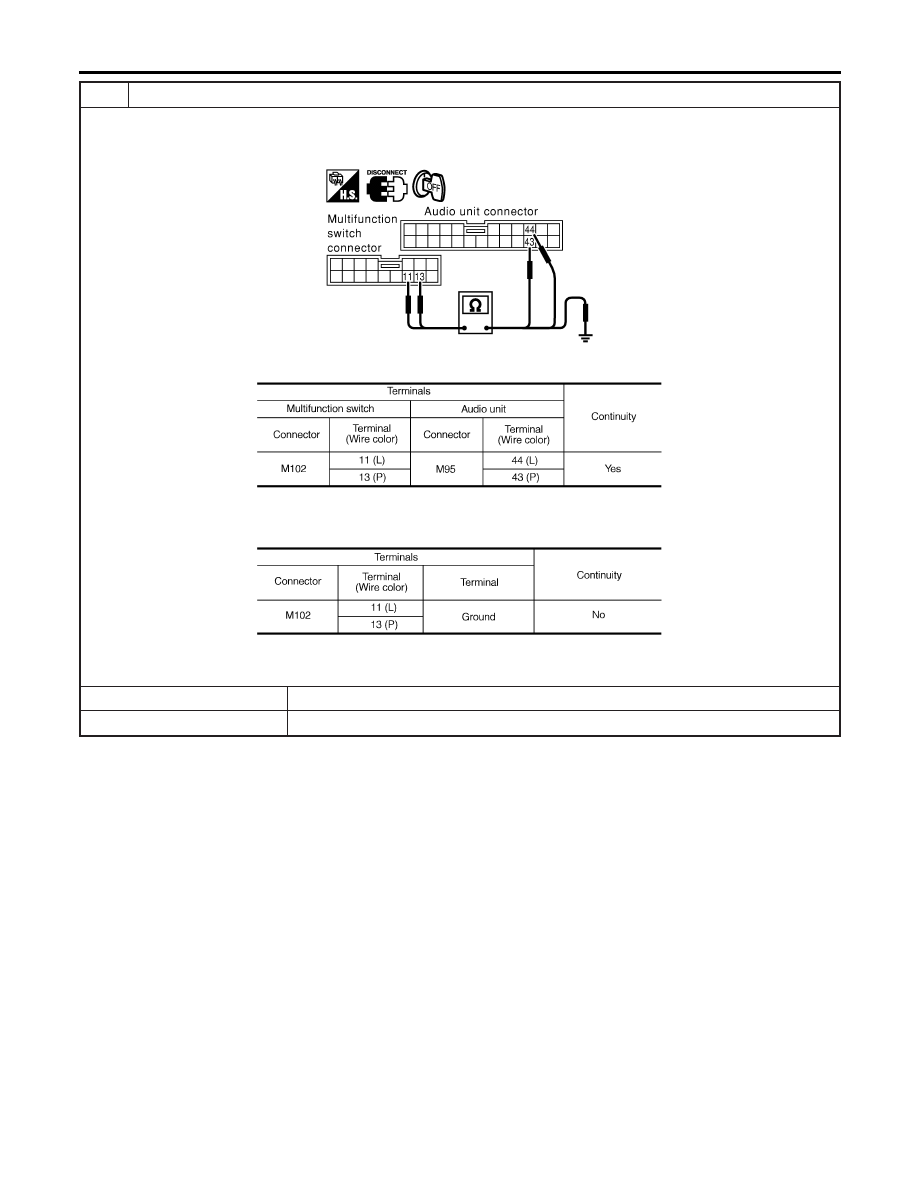

AUDIO UNIT CIRCUIT CHECK

1. Turn ignition switch OFF.
2. Disconnect audio unit connector.
3. Check continuity between multifunction switch and audio unit.

MKIB0132E

MTBL1662

4. Check continuity between multifunction switch and ground.

MTBL1663

OK or NG

OK

©

GO TO 3.

NG

©

Replace harness or connector.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-240

3

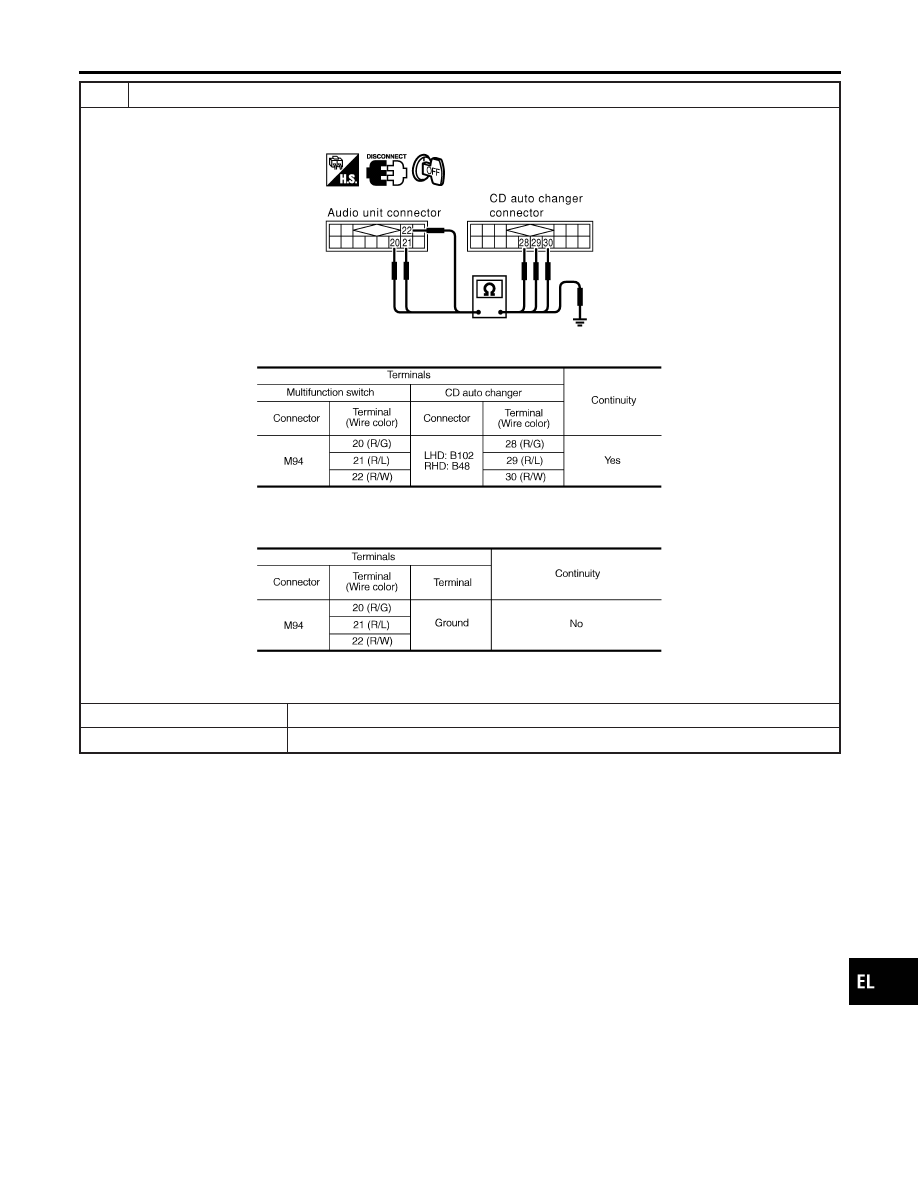

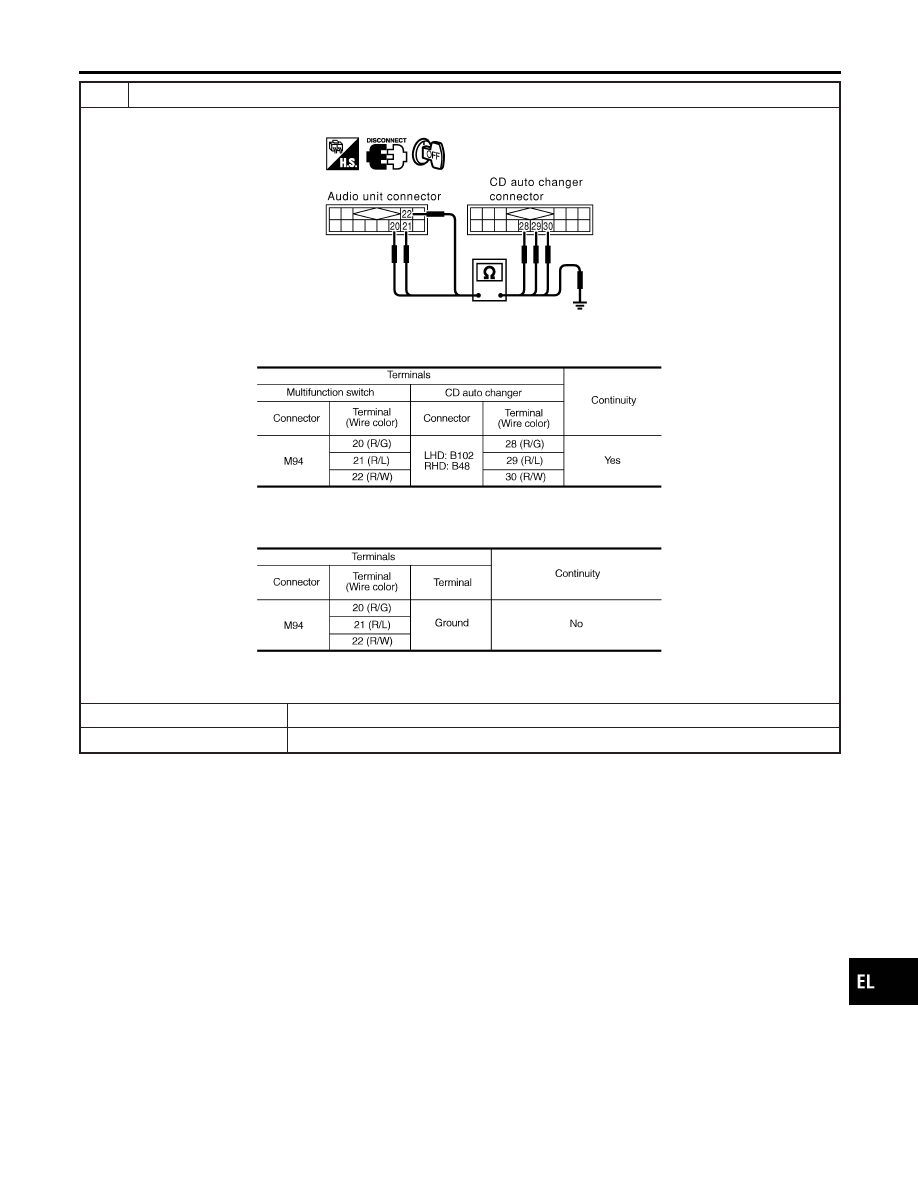

CD CHANGER CIRCUIT CHECK

1. Disconnect CD auto changer connector.

MKIB0133E

2. Check continuity between audio unit and CD auto changer.

MTBL1664

3. Check continuity between multifunction switch and ground.

MTBL1665

OK or NG

OK

©

Replace display unit.

NG

©

Replace harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-241

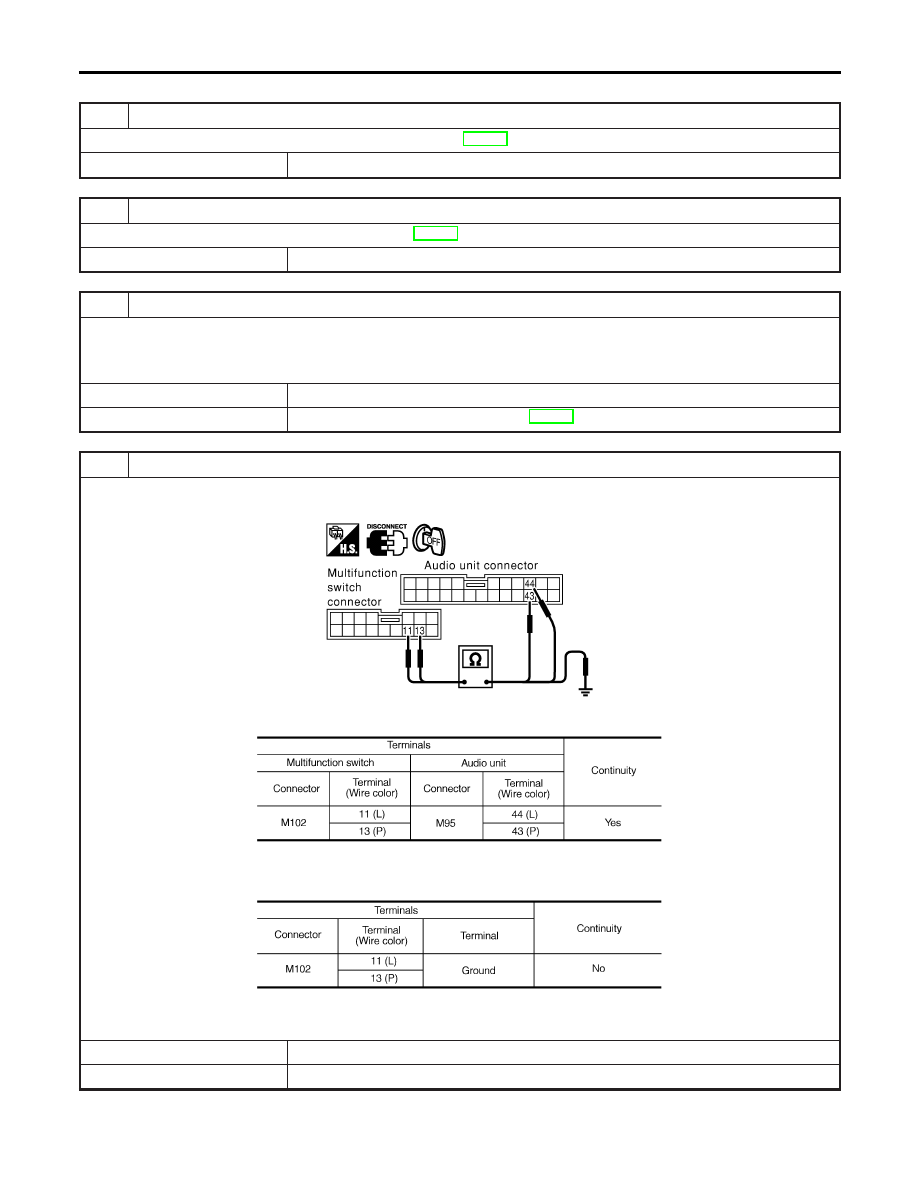

SELF-DIAGNOSIS DOES NOT PERFORM

=NLEL0689S09

1

MULTIFUNCTION SWITCH CHECK

Check multifunction switch power and ground circuit. Refer to EL-232.

©

GO TO 2.

2

DISPLAY UNIT CHECK

Check display unit power and ground circuit. Refer to EL-230.

©

GO TO 3.

3

SELF-DIAGNOSIS CHECK

1. Disconnect audio unit connector M95.
2. Perform self-diagnosis mode.

Can self-diagnosis mode be activated?

Yes

©

GO TO 4.

No

©

AV communication line check. Refer to EL-239.

4

MULTIFUNCTION SWITCH CIRCUIT CHECK

1. Disconnect multifunction switch connector.
2. Check continuity between multifunction switch and audio unit.

MKIB0132E

MTBL1666

3. Check continuity between multifunction switch and ground.

MTBL1667

OK or NG

OK

©

GO TO 5.

NG

©

Replace harness or connector.

LCD (LIQUID CRYSTAL DISPLAY)

Trouble Diagnoses (Cont’d)

EL-242

5

AUDIO UNIT CIRCUIT CHECK

1. Disconnect CD auto changer connector.
2. Check continuity between audio unit and CD auto changer.

MKIB0133E

MTBL1668

3. Check continuity between audio unit and ground.

MTBL1669

OK or NG

OK

©

Inspection end.

NG

©

Replace harness or connector.

RGB SCREEN IS NOT SHOWN

NLEL0689S10

Replace display unit.

COLOR OF RGB IMAGE IS NOT PROPER

NLEL0689S11

Replace display unit.

RGB SCREEN IS ROLLING

NLEL0689S12

Replace display unit.
