Construction

NLEL0445

NEL739

METERS AND GAUGES

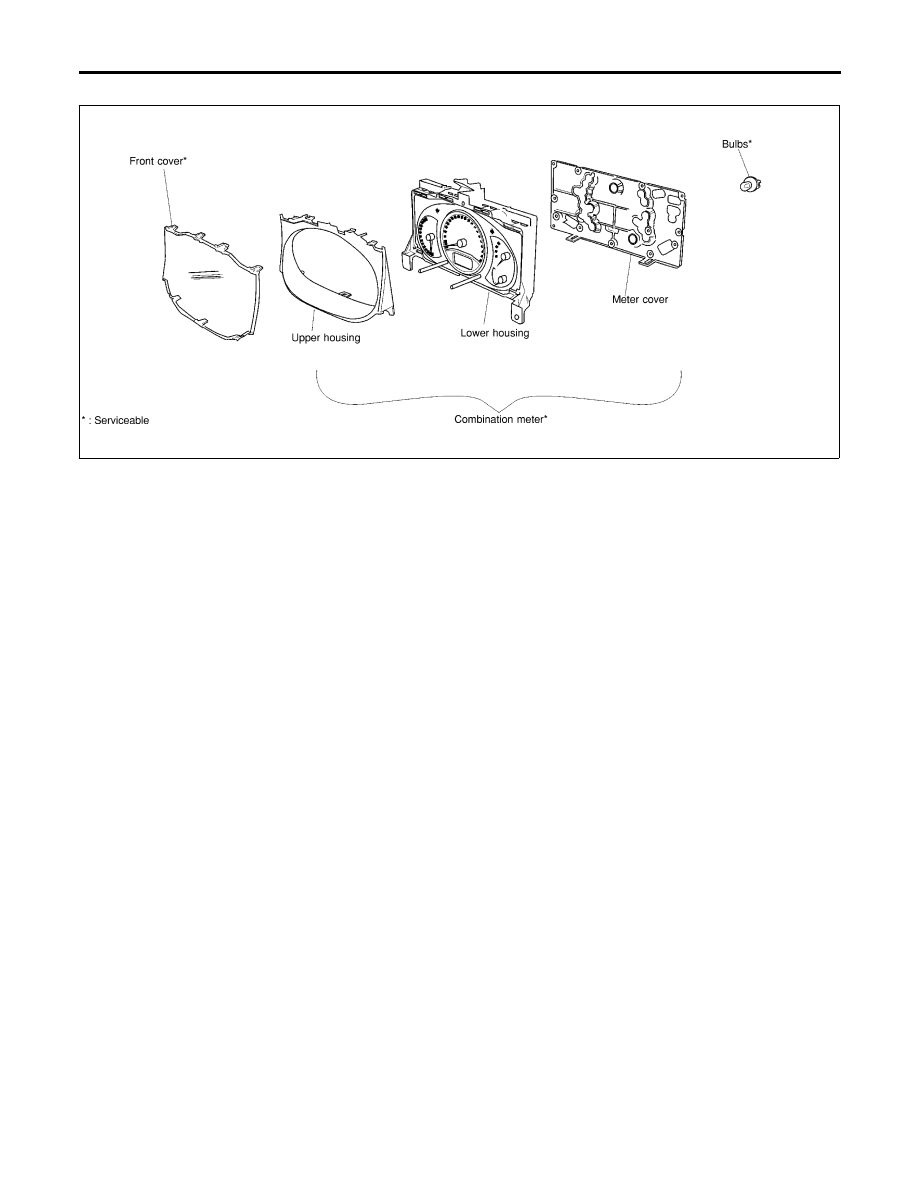

Construction

EL-104

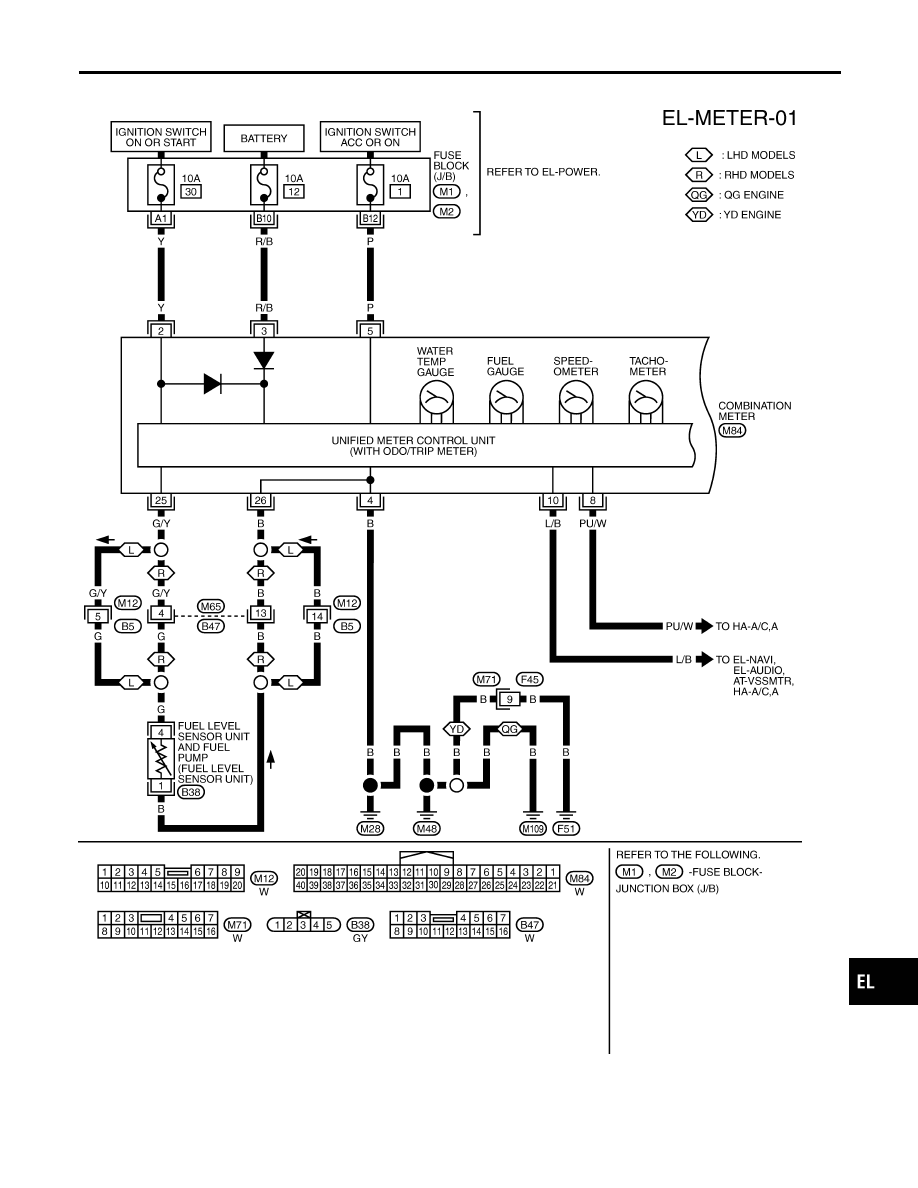

Wiring Diagram — METER —

NLEL0446

YEL954D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Wiring Diagram — METER —

EL-105

YEL134E

METERS AND GAUGES

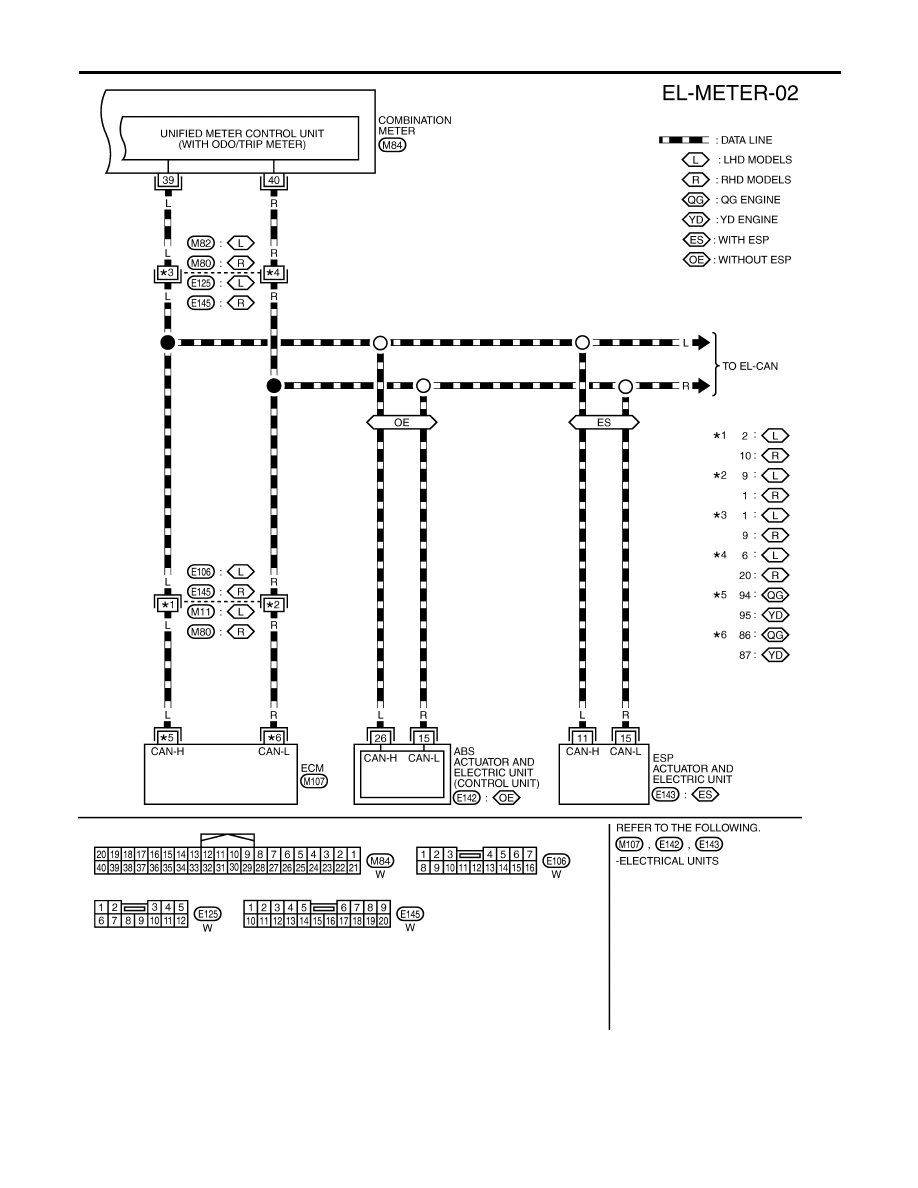

Wiring Diagram — METER — (Cont’d)

EL-106

Combination Meter Self-Diagnosis

NLEL0447

PERFORMING SELF-DIAGNOSIS MODE

NLEL0447S01

1.

Turn the ignition switch to the “LOCK” position.

2.

Press odo/trip meter switch on the combination meter and
keep them depressed.

3.

Turn the ignition switch to the “ON” position, while keeping the
odo/trip meter switch pressed.

4.

Release odo/trip meter switch then self-diagnosis will start.
The sequence (A to J) is activated by press the either odo/trip
meter switch.

NOTE:
If either odo/trip meter switch is not pressed for 20 seconds at each
step or if the ignition switch is turned OFF, the self-diagnosis mode
is exited.

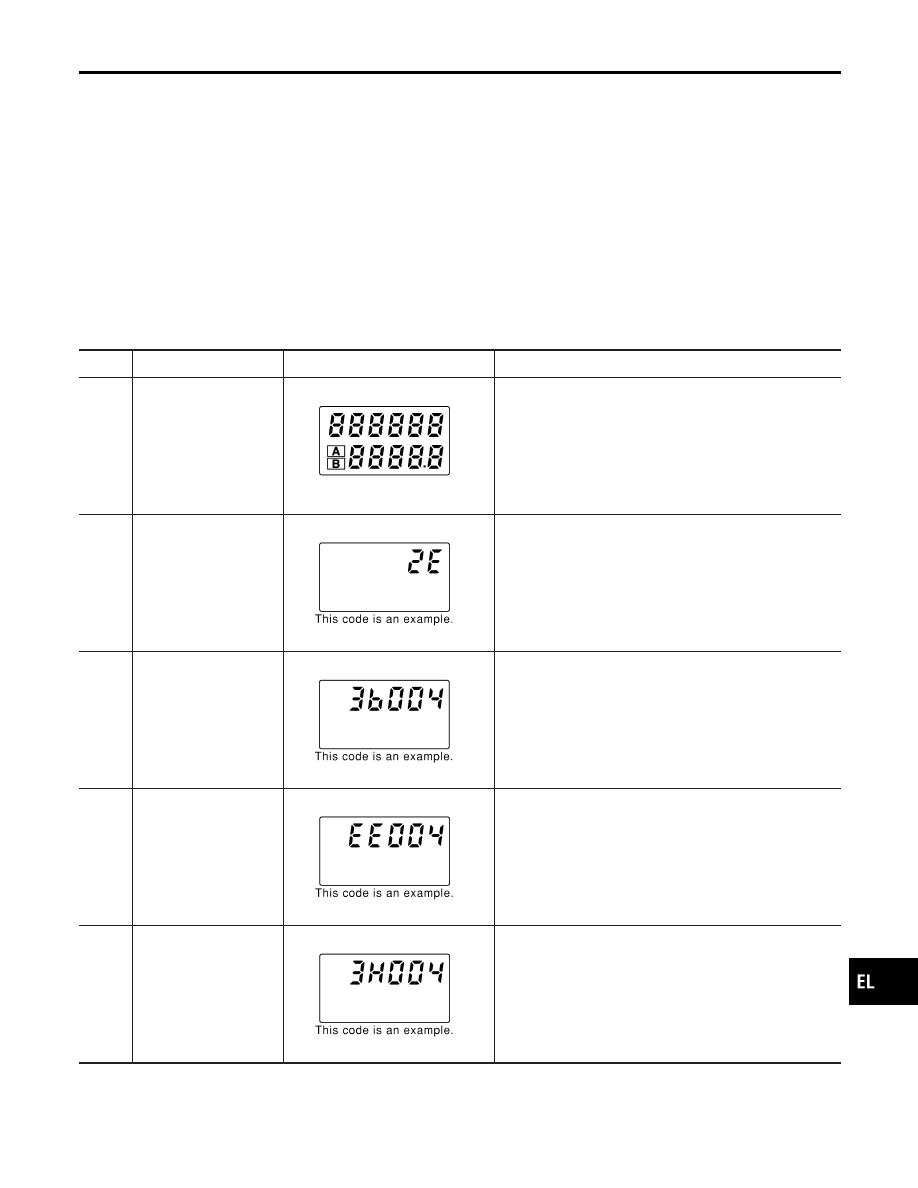

Check items

Display

Remarks

A)

Odometer segment test

MKIB0001E

All odo trip meter segments are ON.

B)

Work instruction code

MKIB0002E

This information is not used for service. Please skip this
step.

C)

Software code

MKIB0003E

This information is not used for service. Please skip this
step.

D)

EEPROM code

MKIB0004E

This information is not used for service. Please skip this
step.

E)

Hardware code

MKIB0005E

This information is not used for service. Please skip this
step.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Combination Meter Self-Diagnosis
