Nissan Almera Tino V10. Manual - part 700

3

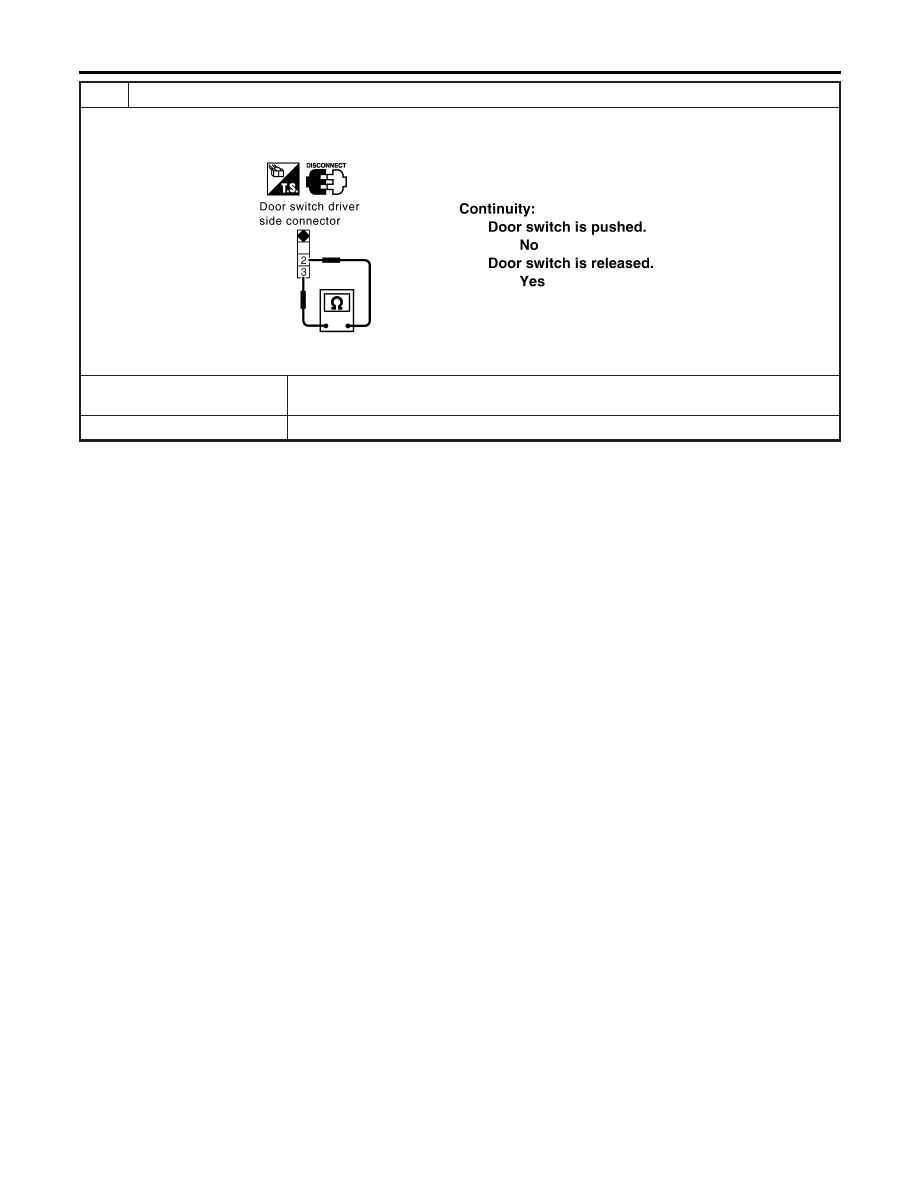

CHECK DOOR SWITCH DRIVER SIDE

1. Disconnect door switch driver side connector.
2. Check continuity between door switch driver side harness connector B28 terminals 2 and 3.

YEL348E

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and door switch
driver side.

NG

©

Replace door switch driver side.

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-96

4

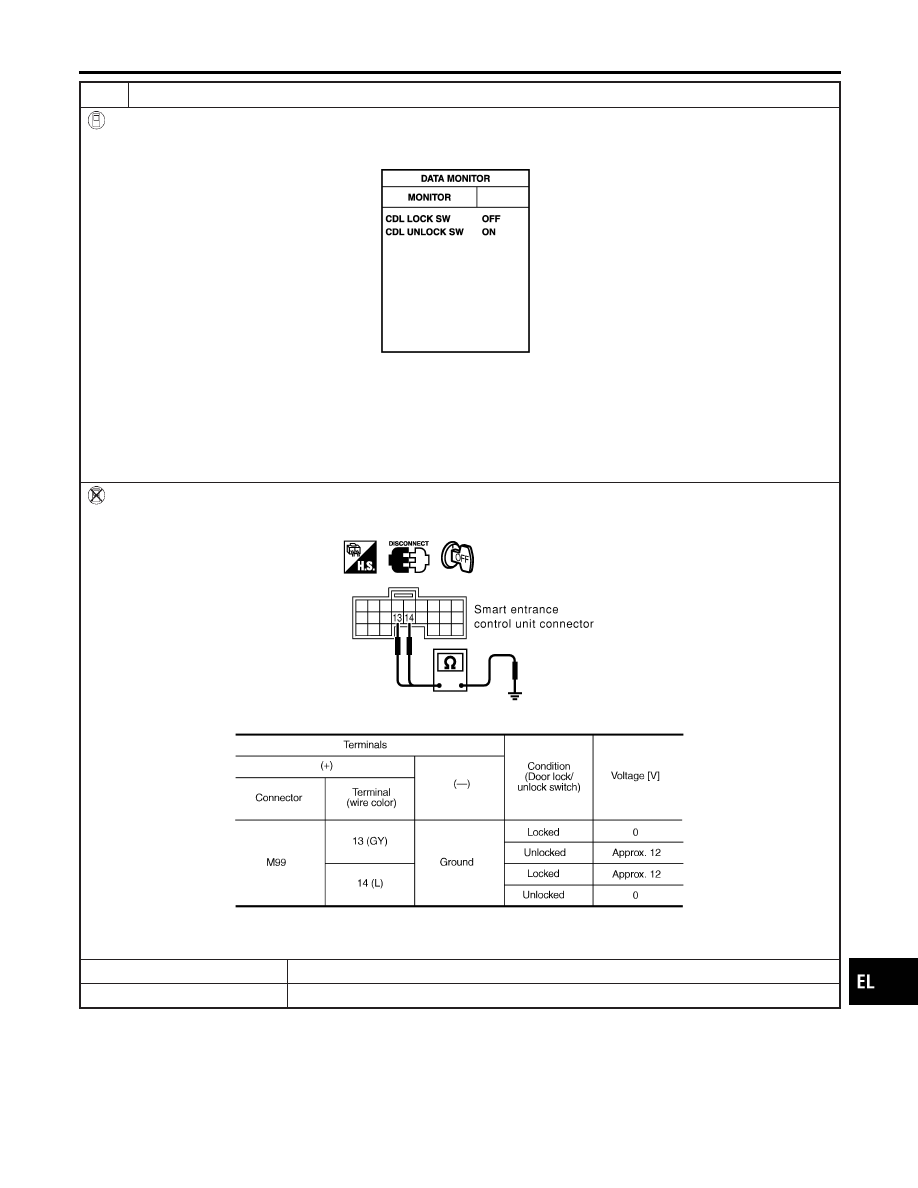

CHECK DOOR LOCK/UNLOCK SWITCH

WITH CONSULT-II

Check door lock/unlock switch signal (“CDL LOCK SW” or “CDL UNLOCK SW”) in “DATA MONITOR” mode with CON-
SULT-II.

MKIB0198E

When door lock/unlock is locked:

CDL LOCK SW ON
CDL UNLOCK SW OFF

When door lock/unlock is unlocked:

CDL LOCK SW OFF
CDL UNLOCK SW ON

WITHOUT CONSULT-II

Check voltage between smart entrance control unit harness connector M99 terminals 13 (GY), 14 (L) and ground.

SIIA1567E

MTBL1639

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-97

5

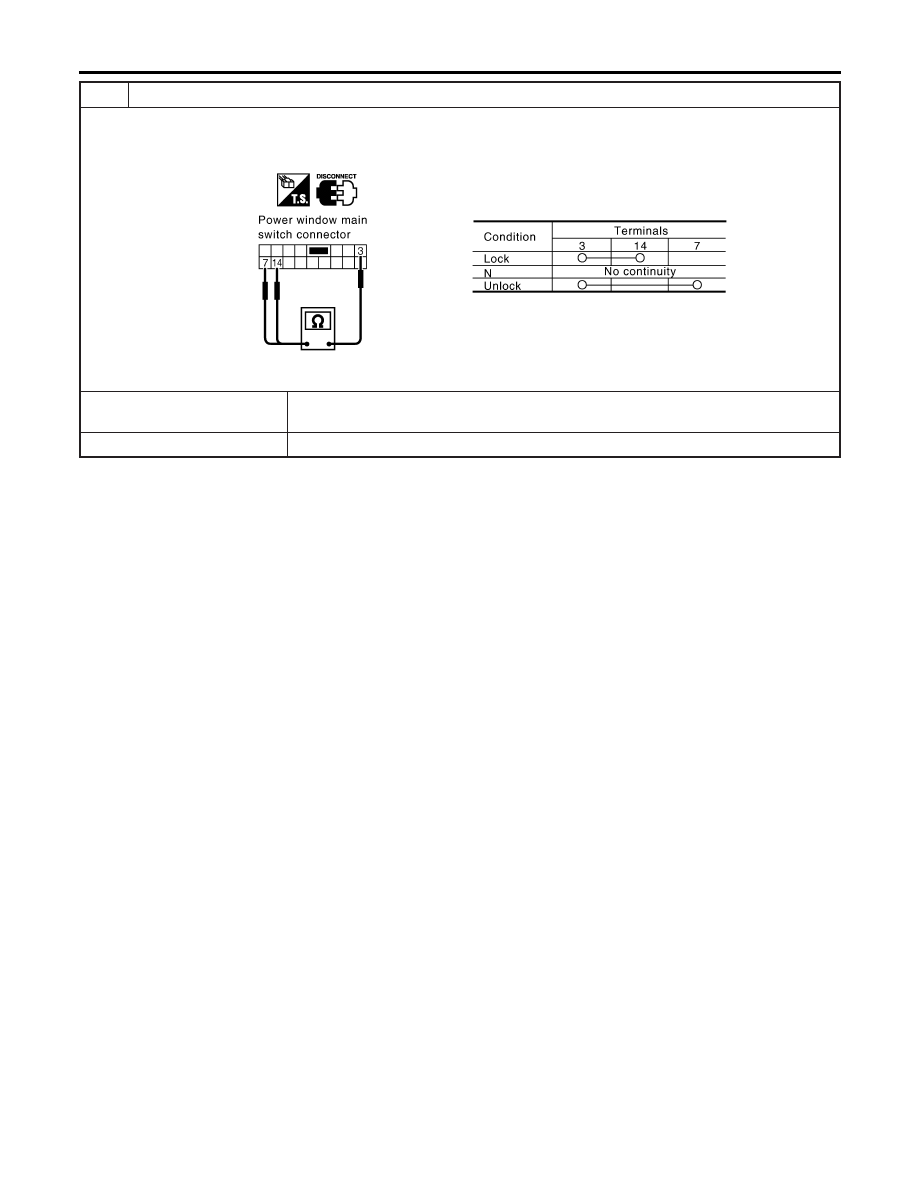

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect power window main switch (door lock/unlock switch) harness connector.
2. Check continuity between power window main switch (door lock/unlock switch) harness connector D7 (LHD models) or

D9 (RHD models) terminal 7, 14 and 3.

YEL349E

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and door lock/
unlock switch.

NG

©

Replace lock/unlock switch.

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-98

Wiring Diagram — INT/L —

NLEL0532

YEL953D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

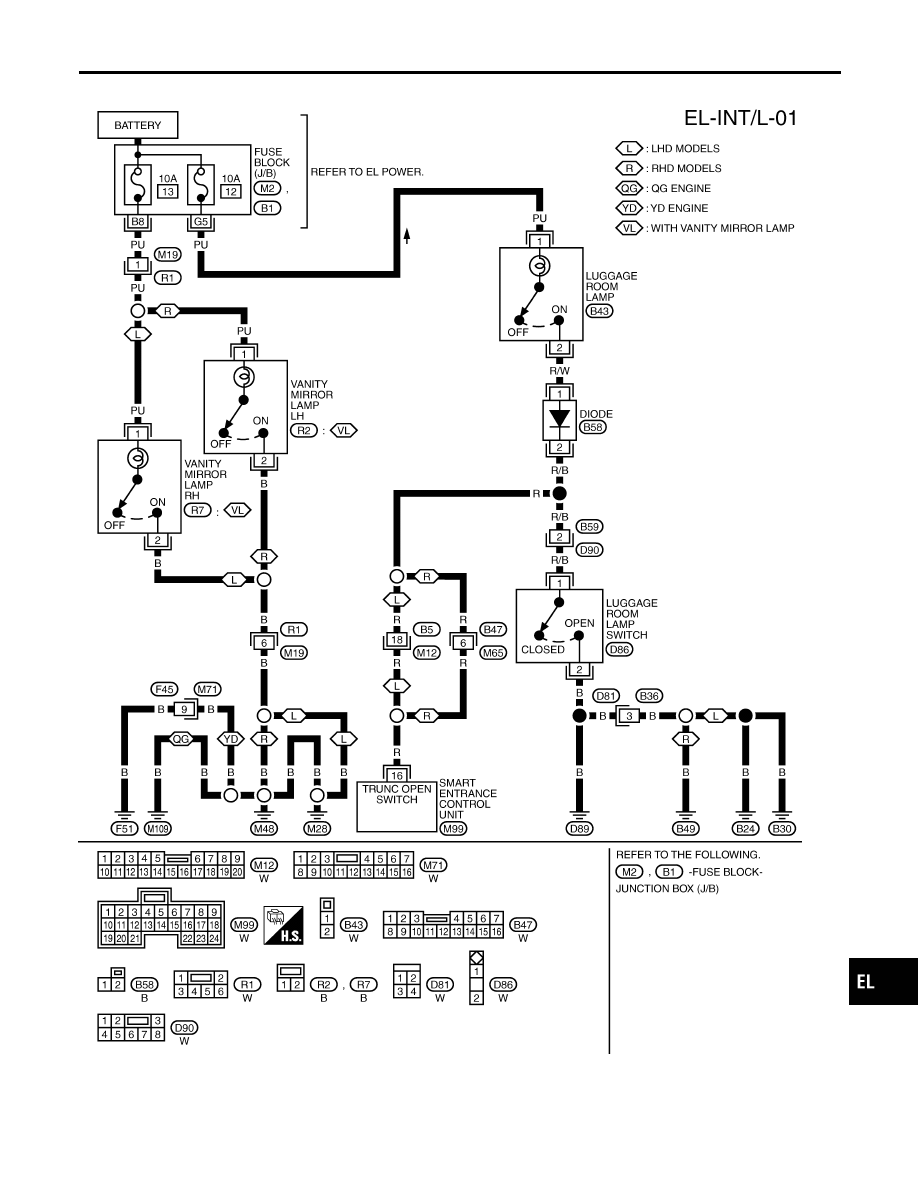

VANITY MIRROR AND LUGGAGE ROOM LAMPS

Wiring Diagram — INT/L —

EL-99
