Component Parts and Harness Connector

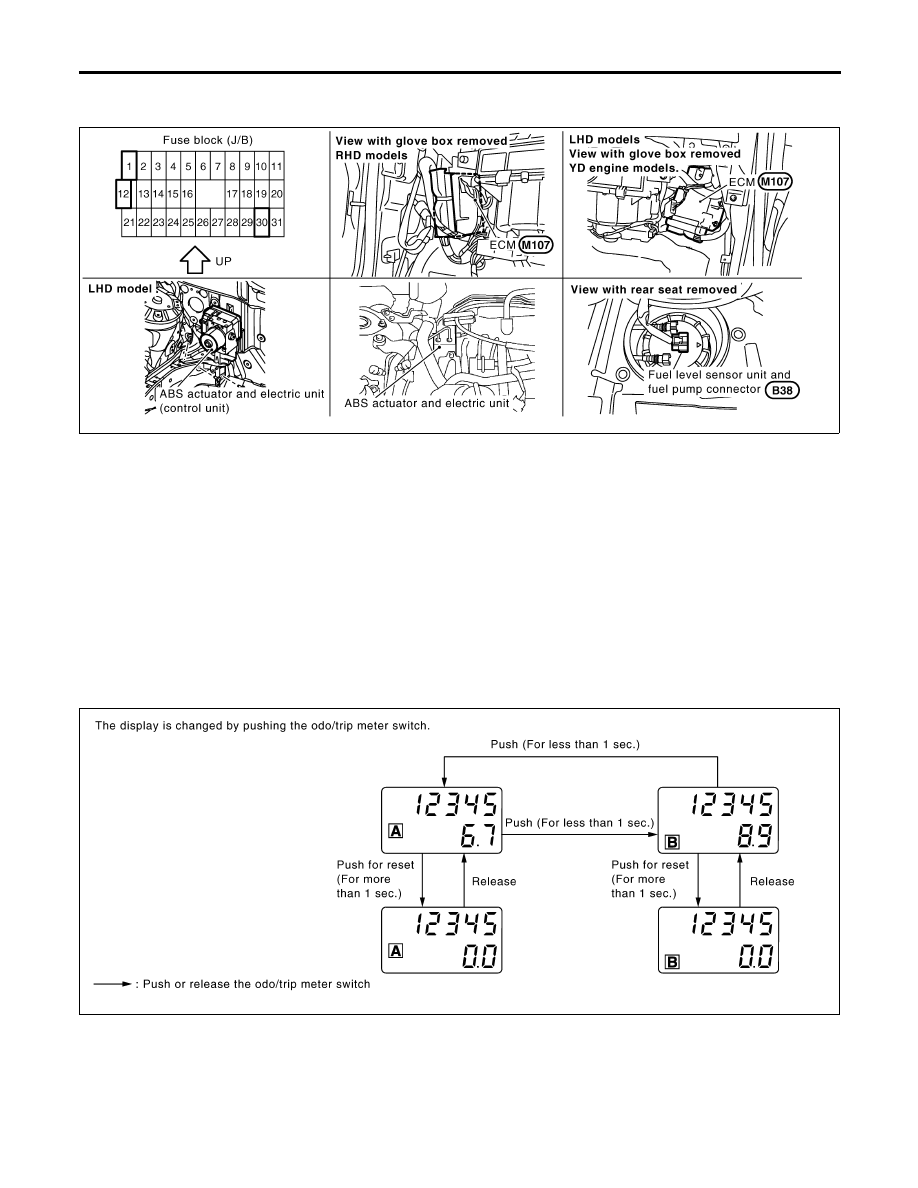

Location

NLEL0441

YEL328E

System Description

NLEL0442

UNIFIED CONTROL METER

NLEL0442S01

I

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit built-in combination meter.

I

Digital meter is adopted for odo/trip meter.*
*The record of the odo meter is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meter/gauge can be checked in diagnosis mode.

HOW TO CHANGE THE DISPLAY FOR ODO/TRIP METER

NLEL0442S02

YEL329E

NOTE:
Turn ignition switch to the “ON” position to operate odo/trip meter.

METERS AND GAUGES

Component Parts and Harness Connector Location

EL-100

POWER SUPPLY AND GROUND CIRCUIT

=NLEL0442S03

Power is supplied at all times

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

I

to combination meter terminal 3.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 30, located in the fuse block (J/B)]

I

to combination meter terminal 2.

With the ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 1, located in the fuse block (J/B)]

I

to combination meter terminal 5.

Ground is supplied

I

through body grounds M28, M48, M109 (QG engine) or F51 (YD engine)

I

to combination meter terminal 7.

WATER TEMPERATURE GAUGE

NLEL0442S04

The water temperature gauge indicates the engine coolant temperature.
ECM provides a engine coolant temperature signal to combination meter for water temperature gauge via CAN
communication line.

TACHOMETER

NLEL0442S05

The tachometer indicates engine speed in revolution per minutes (rpm). ECM provides an engine speed sig-
nal to combination meter for tachometer via CAN communication line.

FUEL GAUGE

NLEL0442S06

The fuel gauge indicates the approximate fuel level in the fuel tank.
The fuel gauge is regulated by a variable ground signal supplied

I

from body grounds M28, M48, M109 (QG engine) or F51 (YD engine)

I

through terminals 4 and 26 of combination meter,

I

through terminal 1 of the fuel level sensor unit and

I

through terminal 4 of the fuel level sensor unit

I

to combination meter terminal 25 for the fuel gauge.

SPEEDOMETER

NLEL0442S07

The combination meter receives a signal from the ABS actuator and electric unit (control unit) via CAN com-
munication line. The speedometer converts the signal into the vehicle speed displayed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

System Description (Cont’d)

EL-101

Combination Meter

NLEL0443

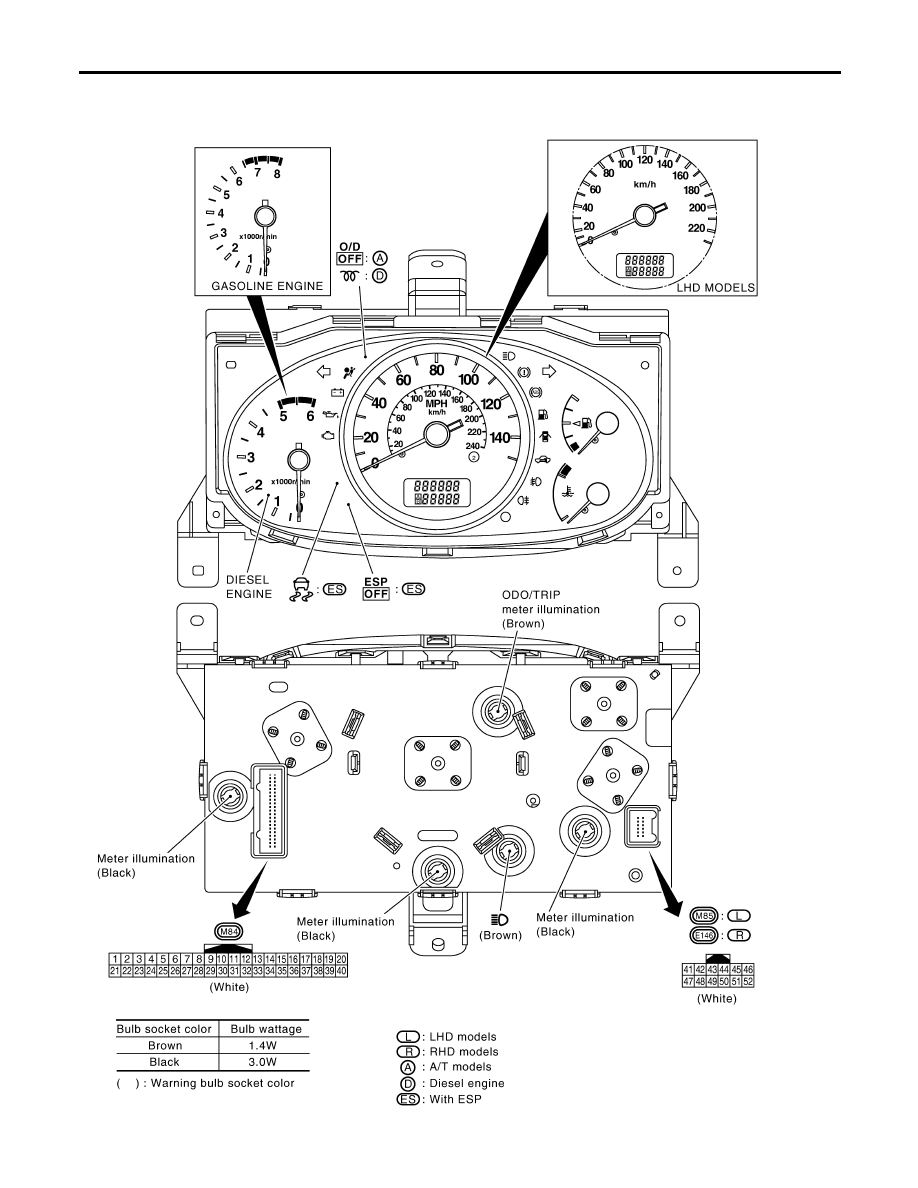

CHECK

NLEL0443S01

YEL091E

METERS AND GAUGES

Combination Meter

EL-102

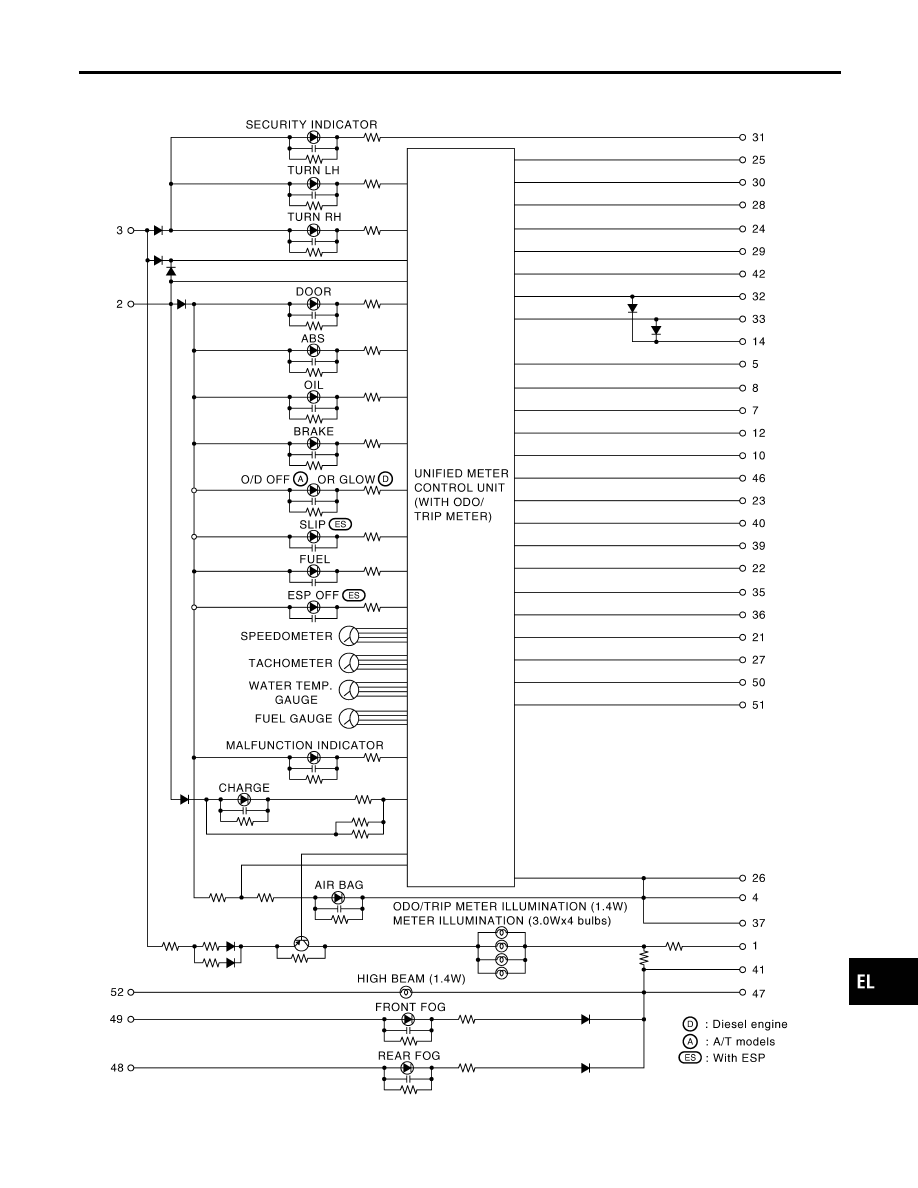

Schematic
