Nissan Almera Tino V10. Manual - part 606





EC-1250

[YD (WITH EURO-OBD)]

MI & DATA LINK CONNECTORS

MI & DATA LINK CONNECTORS

PFP:24814

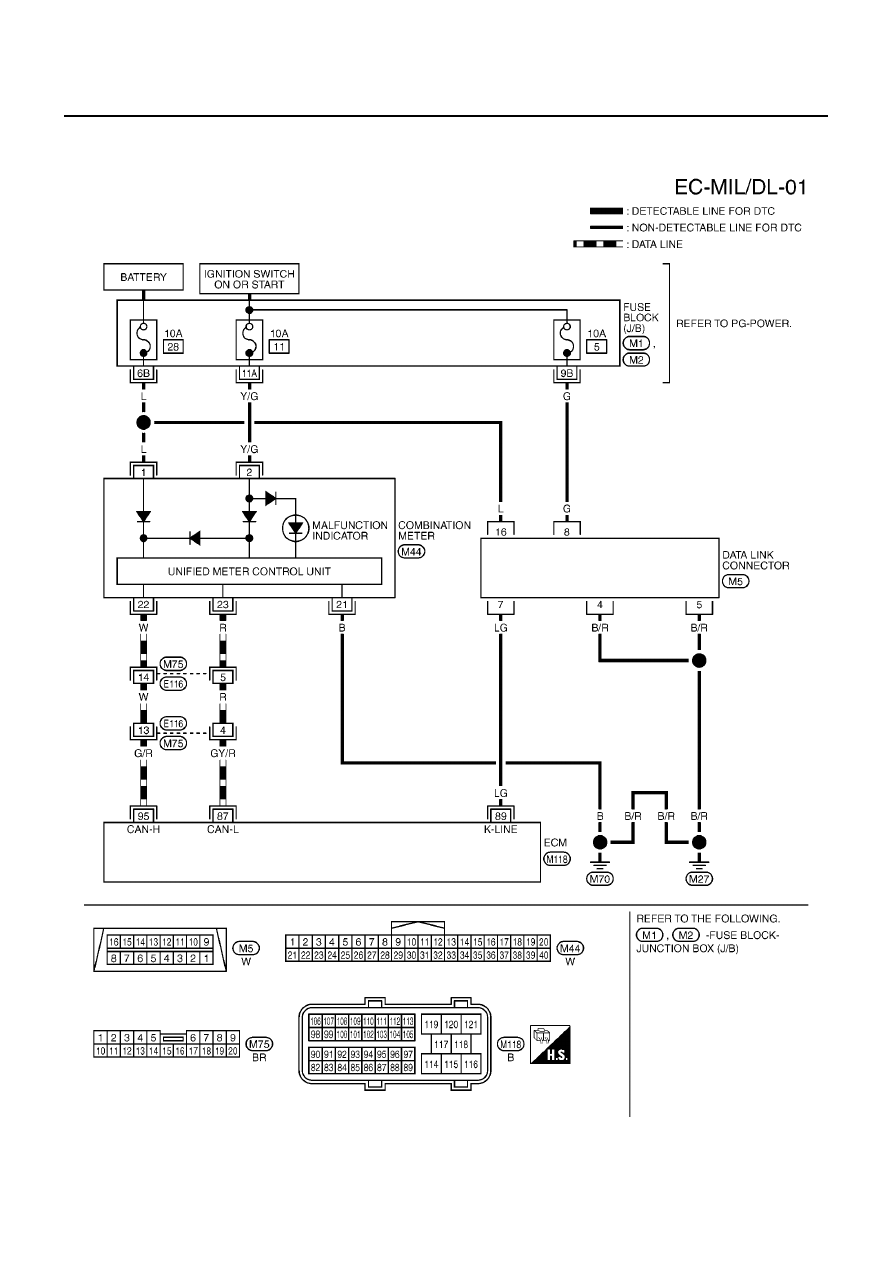

Wiring Diagram

EBS013IK

TBWA0585E

SERVICE DATA AND SPECIFICATIONS (SDS)

EC-1251

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00100

General Specifications

EBS013IL

Mass Air Flow Sensor

EBS013IM

Engine Coolant Temperature Sensor

EBS013IN

Fuel Rail Pressure Sensor

EBS013IO

Glow Plug

EBS013IP

EGR Volume Control Valve

EBS013IQ

Crankshaft Position Sensor

EBS013IR

Refer to

EC-1110, "Component Inspection"

.

Camshaft Position Sensor

EBS013IS

Refer to

EC-1121, "Component Inspection"

.

Engine

YD22DDT/YD22DDTi

Idle speed

725

±

25 rpm

Maximum engine speed

4,900 rpm

Supply voltage

Battery voltage (11 - 14V)

Ignition switch ON (Engine stopped.)

Approx. 0.4V

Idle (Engine is warmed up to normal operating temperature.)

1.5 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.2 - 2.7V

Temperature

°

C (

°

F)

Resistance k

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Supply voltage

Approximately 5V

Idle (Engine is warmed up to normal operating temperature.)

1.7 - 2.0V

2,000 rpm (Engine is warmed up to normal operating tempera-
ture.)

2.0 - 2.3V

Resistance [at 25

°

C (77

°

F)]

Approximately 0.8

Resistance [at 25

°

C (77

°

F)]

13 - 17

EC-1252

[YD (WITHOUT EURO-OBD)]

INDEX FOR DTC

[YD (WITHOUT EURO-OBD)]

INDEX FOR DTC

PFP:00024

Alphabetical Index

EBS014S4

Check if the vehicle is a model with Euro-OBD (E-OBD) system or not by the “Type approval number” on the
identification plate. Refer to GI-40, “IDENTIFICATION PLATE”.
NOTE:
If DTC U1000 is displayed with other DTC, first perform the trouble diagnosis for DTC U1000. Refer to

EC-1318, "DTC U1000 CAN COMMUNICATION LINE"

.

X: Applicable —: Not applicable

Items

(CONSULT-II screen terms)

DTC*

1

MI lighting up

Reference page

APP SEN 1/CIRCUIT

P0122

EC-1343

APP SEN 1/CIRCUIT

P0123

EC-1343

APP SEN 2/CIRCUIT

P0222

EC-1378

APP SEN 2/CIRCUIT

P0223

EC-1378

APP SENSOR

P2135

EC-1477

BARO SEN/CIRC

P2228

EC-1493

BARO SEN/CIRC

P2229

EC-1493

BATTERY VOLTAGE

P0563

EC-1419

CAN COMM CIRCUIT

U1000

EC-1318

CKP SEN/CIRCUIT

P0335

×

EC-1396

CKP SENSOR

P0336

×

EC-1401

CMP SEN/CIRCUIT

P0340

×

EC-1407

CMP SENSOR

P0341

×

EC-1413

CMP/CKP RELATION

P0016

EC-1321

CYL1 INJECTOR

P0201

EC-1358

CYL2 INJECTOR

P0202

EC-1358

CYL3 INJECTOR

P0203

EC-1358

CYL4 INJECTOR

P0204

EC-1358

ECM

P0605

×

EC-1421

ECM

P0606

×

EC-1423

ECM RELAY

P0686

EC-1440

ECT SEN/CIRCUIT

P0117

EC-1339

ECT SEN/CIRCUIT

P0118

EC-1339

ENG OVER TEMP

P0217

×

EC-1364

FRP RELIEF VALVE

P1272

EC-1456

FRP SEN/CIRC

P0192

EC-1352

FRP SEN/CIRC

P0193

EC-1352

FUEL LEAK

P0093

×

EC-1327

FUEL PUMP

P0089

EC-1325

FUEL PUMP

P1273

EC-1462

FUEL PUMP

P1274

×

EC-1467

FUEL PUMP

P1275

×

EC-1472

FUEL PUMP/CIRC

P0628

×

EC-1425

FUEL PUMP/CIRC

P0629

×

EC-1425

FUEL TEMP SEN/CIRC

P0182

EC-1348

FUEL TEMP SEN/CIRC

P0183

EC-1348

HIGH FUEL PRESS

P0088

×

EC-1323

INDEX FOR DTC

EC-1253

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

*1: This number is prescribed by ISO 15031-6.
*2: For YD22DDTi engine models

IAT SEN/CIRCUIT

P0112

EC-1335

IAT SEN/CIRCUIT

P0113

EC-1335

INJ ADJ RES/CIRC1

P1260

EC-1445

INJ ADJ RES/CIRC1

P1261

EC-1445

INJ ADJ RES/CIRC2

P1262

EC-1445

INJ ADJ RES/CIRC2

P1263

EC-1445

INJ ADJ RES/CIRC3

P1264

EC-1445

INJ ADJ RES/CIRC3

P1265

EC-1445

INJ ADJ RES/CIRC4

P1266

EC-1445

INJ ADJ RES/CIRC4

P1267

EC-1445

INJ PWR/CIRC

P2146

×

EC-1482

INJ PWR/CIRC

P2149

×

EC-1482

INJECTOR

P0200

×

EC-1357

INJECTOR/CIRC

P2147

×

EC-1487

INJECTOR/CIRC

P2148

×

EC-1487

INJECTOR 1

P1268

EC-1450

INJECTOR 2

P1269

EC-1450

INJECTOR 3

P1270

EC-1450

INJECTOR 4

P1271

EC-1450

MAF SEN/CIRCUIT

P0102

EC-1330

MAF SEN/CIRCUIT

P0103

EC-1330

NATS MALFUNCTION

P1610 - P1617

EC-1273

NO DTC IS DETECTED.
FURTHER TESTING
MAY BE REQUIRED.

P0000

SENSOR PWR/CIRC1

P0642

EC-1430

SENSOR PWR/CIRC1

P0643

EC-1430

SENSOR PWR/CIRC2

P0652

EC-1435

SENSOR PWR/CIRC2

P0653

EC-1435

TC BOOST SEN/CIRC*

2

P0237

EC-1391

TC BOOST SEN/CIRC*

2

P0238

EC-1391

TC SYSTEM

P0234

EC-1383

TCS/CIRC

P1212

EC-1444

TCS C/U FUNCTN

P1211

EC-1443

Items

(CONSULT-II screen terms)

DTC*

1

MI lighting up

Reference page
