ATC-120

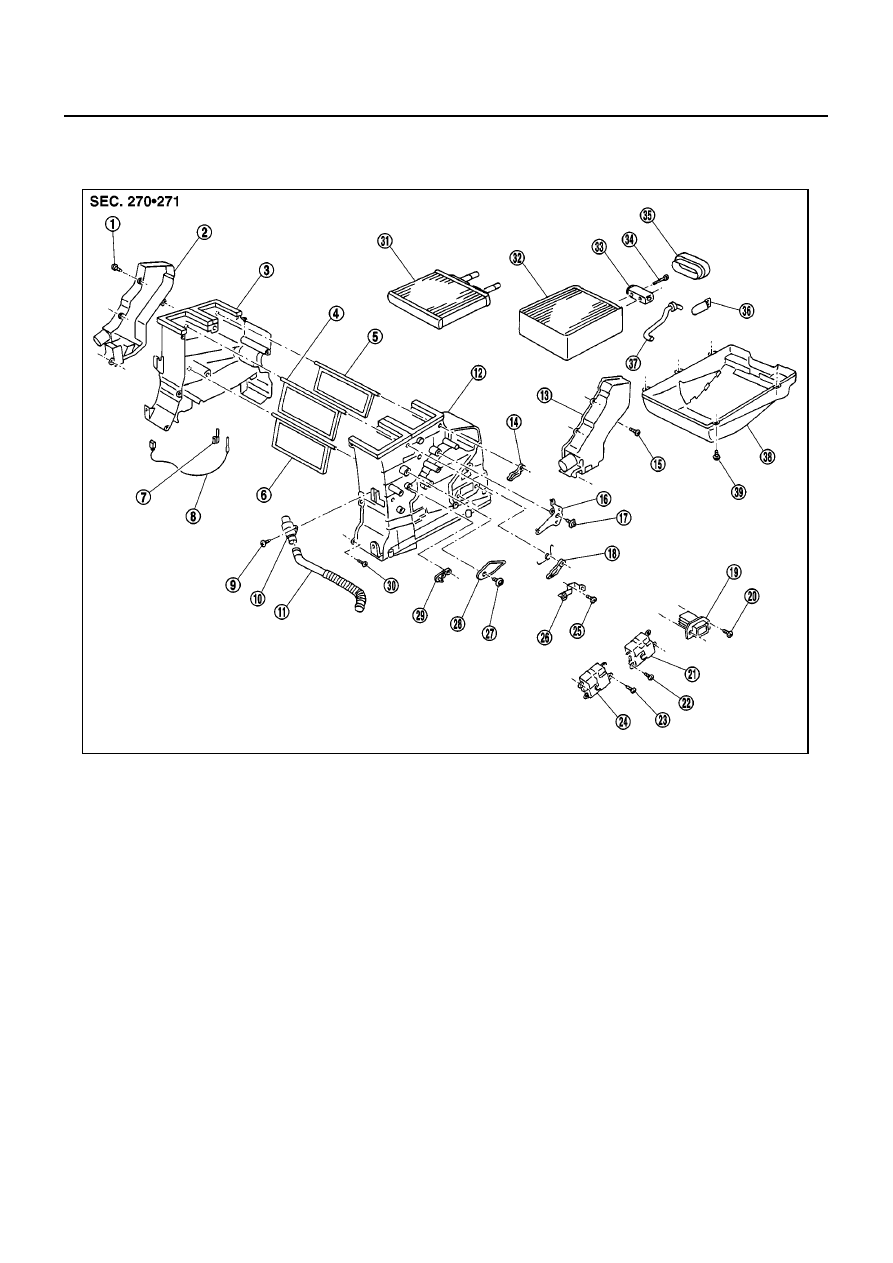

HEATER & COOLING UNIT ASSEMBLY

Disassembly and Assembly

EJS00313

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

1.

Screw

2.

Foot duct (left)

3.

Heater & cooling unit case (left)

4.

Ventilator door

5.

Defroster door

6.

Air mix door

7.

Sensor bracket

8.

Intake sensor

9.

Screw

10.

Aspirator

11. Aspirator duct

12. Heater & cooling unit case (right)

13.

Foot duct (right)

14. Mode door lever 2

15. Screw

16.

Mode door link 2

17. Screw

18. Mode door lever 1

19.

Fan control amp.

20. Screw

21. Mode door motor

22.

Screw

23. Screw

24. Air mix door motor

25.

Screw

26. Actuator bracket

27. Screw

28.

Mode door link

29. Air mix door lever

30. Screw

31.

Heater core

32. Evaporator

33. Expansion valve

34.

Bolt

35. Cooler grommet

36. Instrument bracket

37.

Drain hose

38. Lower case

39. Screw

RJIA0825E

MODE DOOR MOTOR

ATC-121

C

D

E

F

G

H

I

K

L

M

A

B

ATC

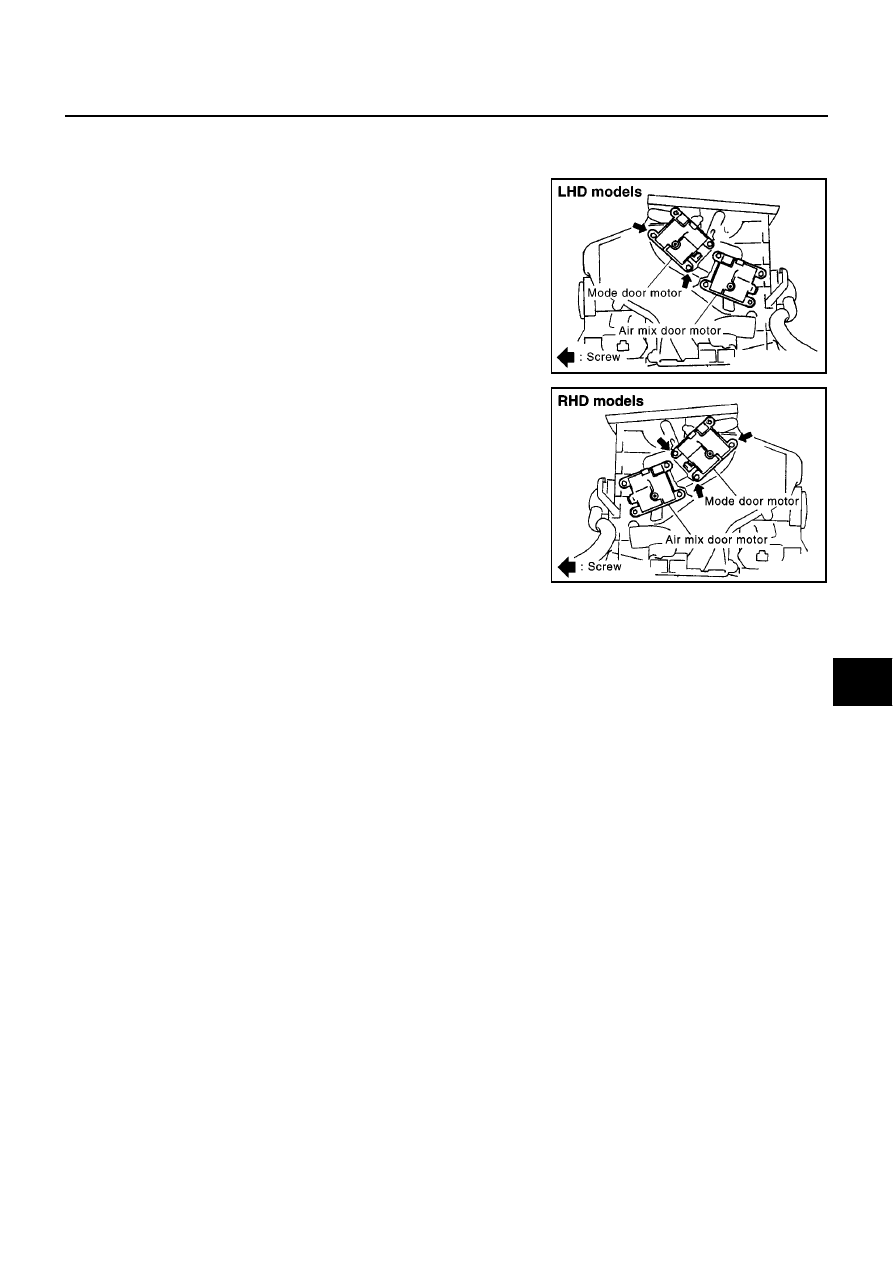

MODE DOOR MOTOR

PFP:27731

Removal and Installation

EJS00314

1.

Disconnect the mode door motor connector.

2.

Remove the mode door motor.

RJIA0826E

RJIA1725E

ATC-122

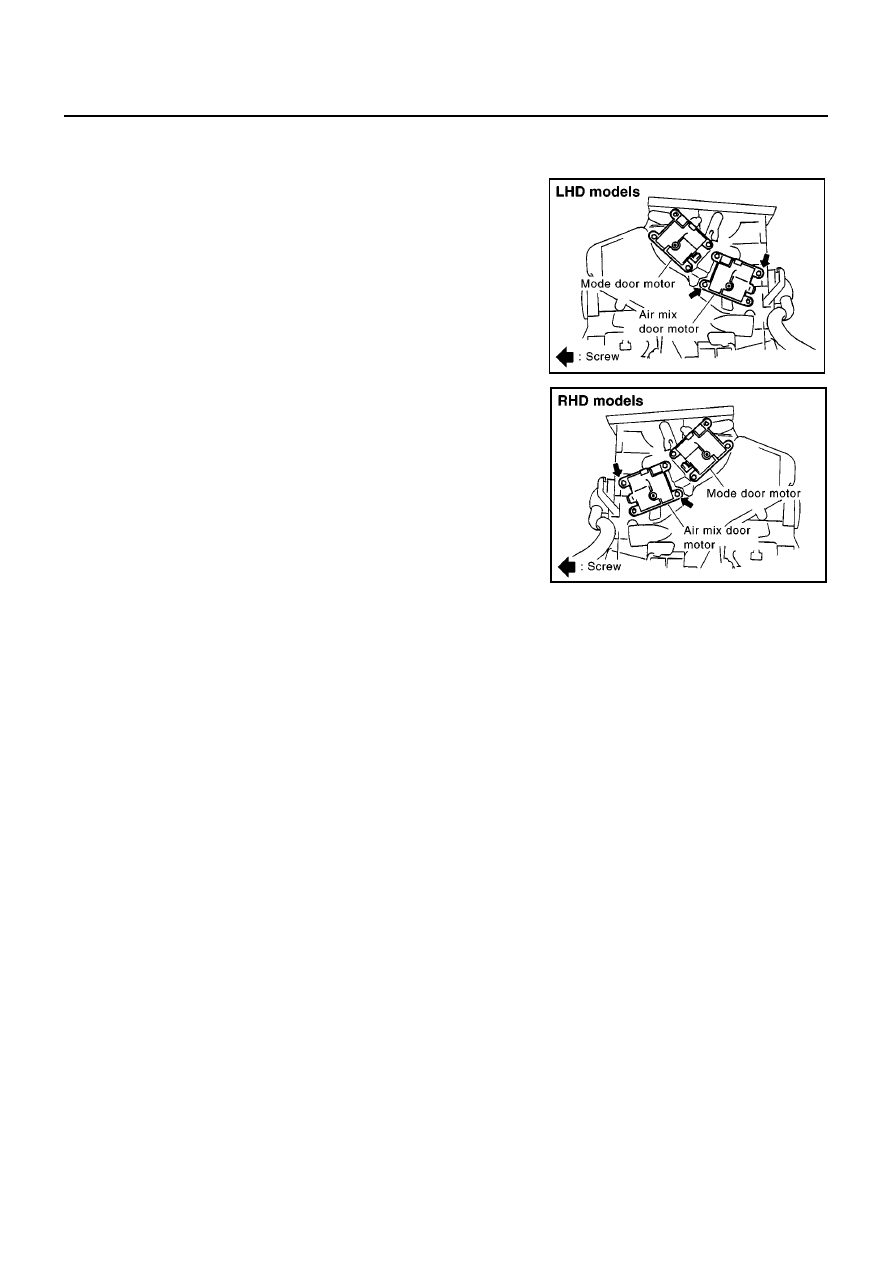

AIR MIX DOOR MOTOR

AIR MIX DOOR MOTOR

PFP:27732

Removal and Installation

EJS00315

1.

Disconnect the air mix door motor connector.

2.

Remove the air mix door motor.

RJIA0828E

RJIA0829E

FAN CONTROL AMPLIFIER

ATC-123

C

D

E

F

G

H

I

K

L

M

A

B

ATC

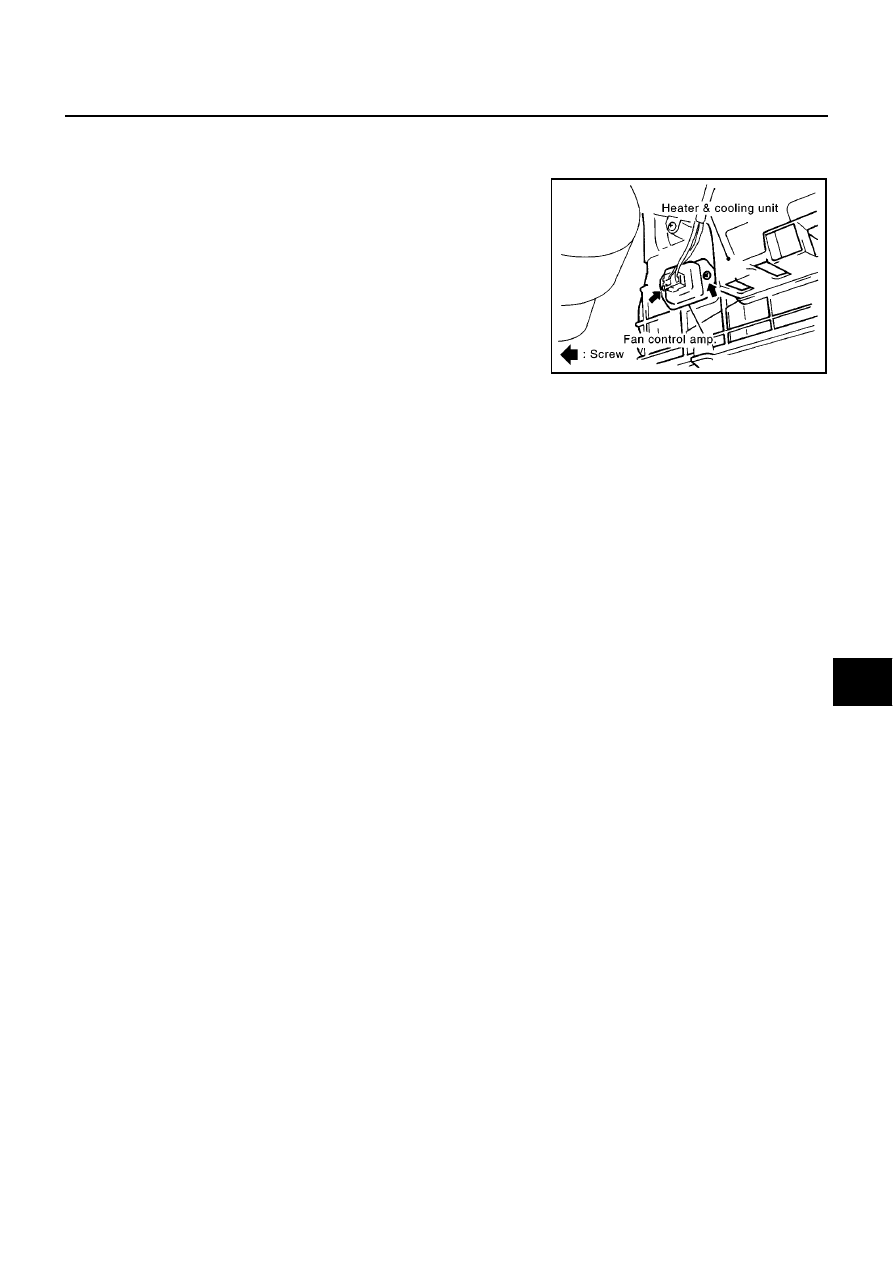

FAN CONTROL AMPLIFIER

PFP:27761

Removal and Installation

EJS00316

1.

Disconnect fan control amp. connector.

2.

Remove fixing screws, then remove fan control amp.

NOTE:
This illustration is for LHD models. The layout for RHD models is
symmetrically opposite.

RJIA0824E
