VENTILATION AIR FILTER

VENTILATION AIR FILTER

PFP:27277

Removal and Installation

EJS00317

FUNCTION

Air inside passenger compartment is kept clean at either recircula-
tion or fresh mode by installing ventilation air filter into blower unit.

REPLACEMENT TIMING

Refer to MA-5 (Except for Europe), MA-8 or MA-11 (For Europe), “CHASSIS AND BODY MAINTENANCE”.
Caution label is fixed inside the glove box.

REPLACEMENT AND PROCEDURES

1.

Remove the glove box.

2.

Remove the ventilation air filter cover.

3.

Take out the ventilation air filter from blower unit.

4.

Replace with new one and reinstall on blower unit.

5.

Reinstall the glove box.

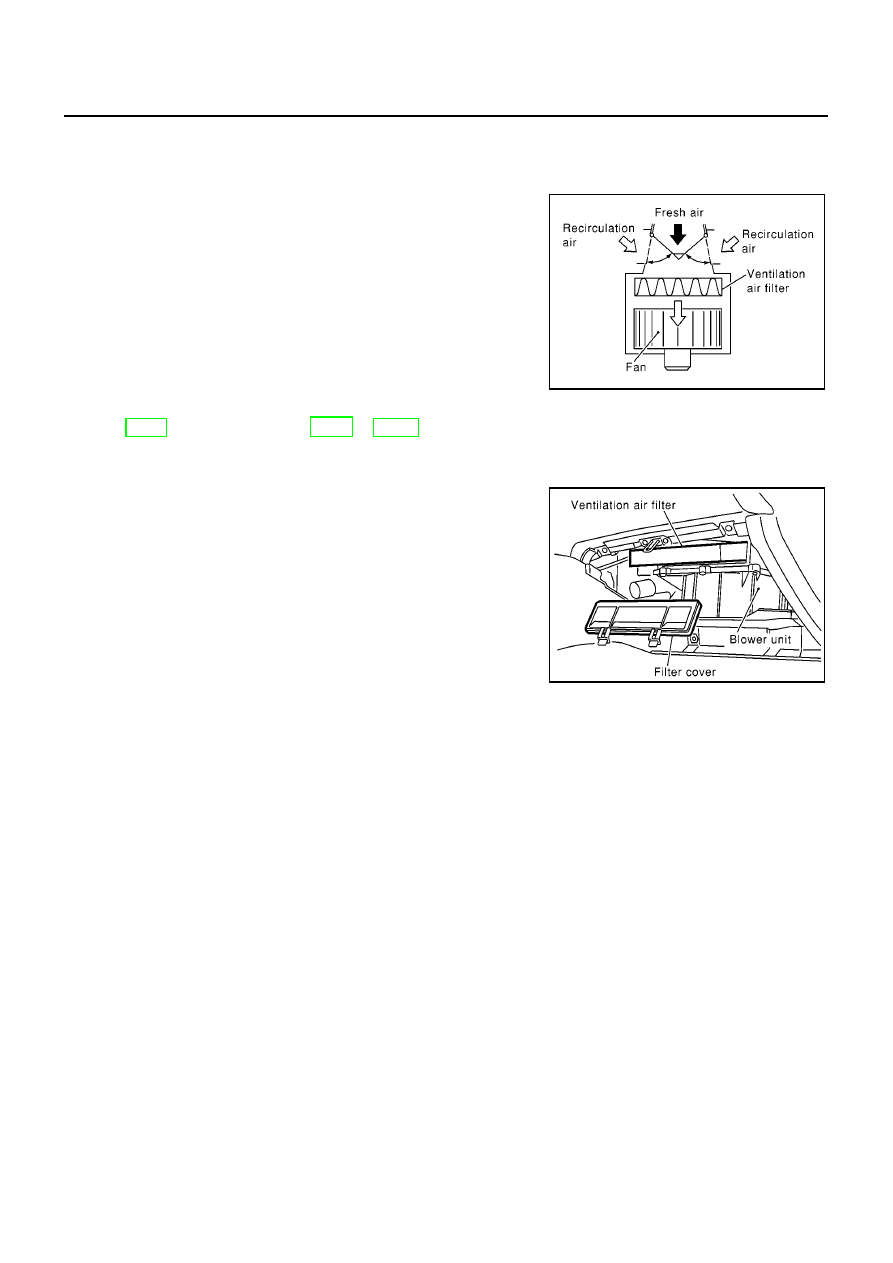

RHA680H

RHA681H

HEATER CORE

ATC-125

C

D

E

F

G

H

I

K

L

M

A

B

ATC

HEATER CORE

PFP:27140

Removal and Installation

EJS00318

1.

Remove the heater & cooling unit. Refer to

ATC-118, "Removal and Installation"

.

2.

Separate the heater & cooling unit, then remove the heater core. Refer to

ATC-120, "Disassembly and

Assembly"

.

ATC-126

DUCTS AND GRILLES

DUCTS AND GRILLES

PFP:27860

Removal and Installation

EJS00319

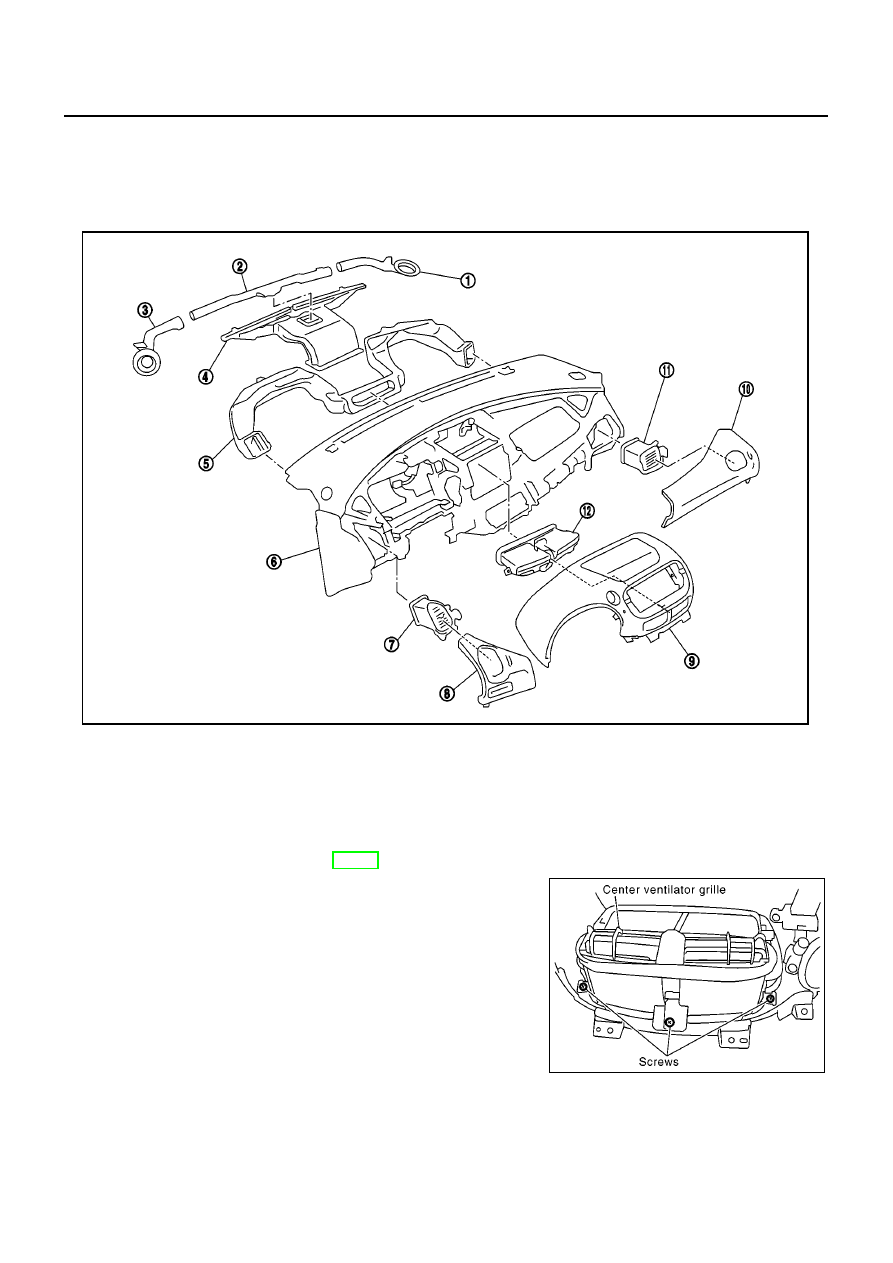

VENTILATOR DUCT, DEFROSTER NOZZLE AND DEFROSTER DUCTS

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

CENTER VENTILATOR GRILLE

1.

Remove the cluster lid C. Refer to BT-22, "INSTRUMENT PANEL ASSEMBLY".

2.

Remove the center ventilator grille assembly.

1.

Side defroster duct (right)

2.

Side defroster duct (center)

3.

Side defroster duct (left)

4.

Defroster nozzle

5.

Ventilator duct

6.

Instrument panel

7.

Side ventilator grille (left)

8.

Instrument finisher A

9.

Cluster lid C

10
.

Instrument finisher B

11
.

Side ventilator grille (right)

12
.

Center ventilator grille assembly

RJIA2335E

RJIA2336E

DUCTS AND GRILLES

ATC-127

C

D

E

F

G

H

I

K

L

M

A

B

ATC

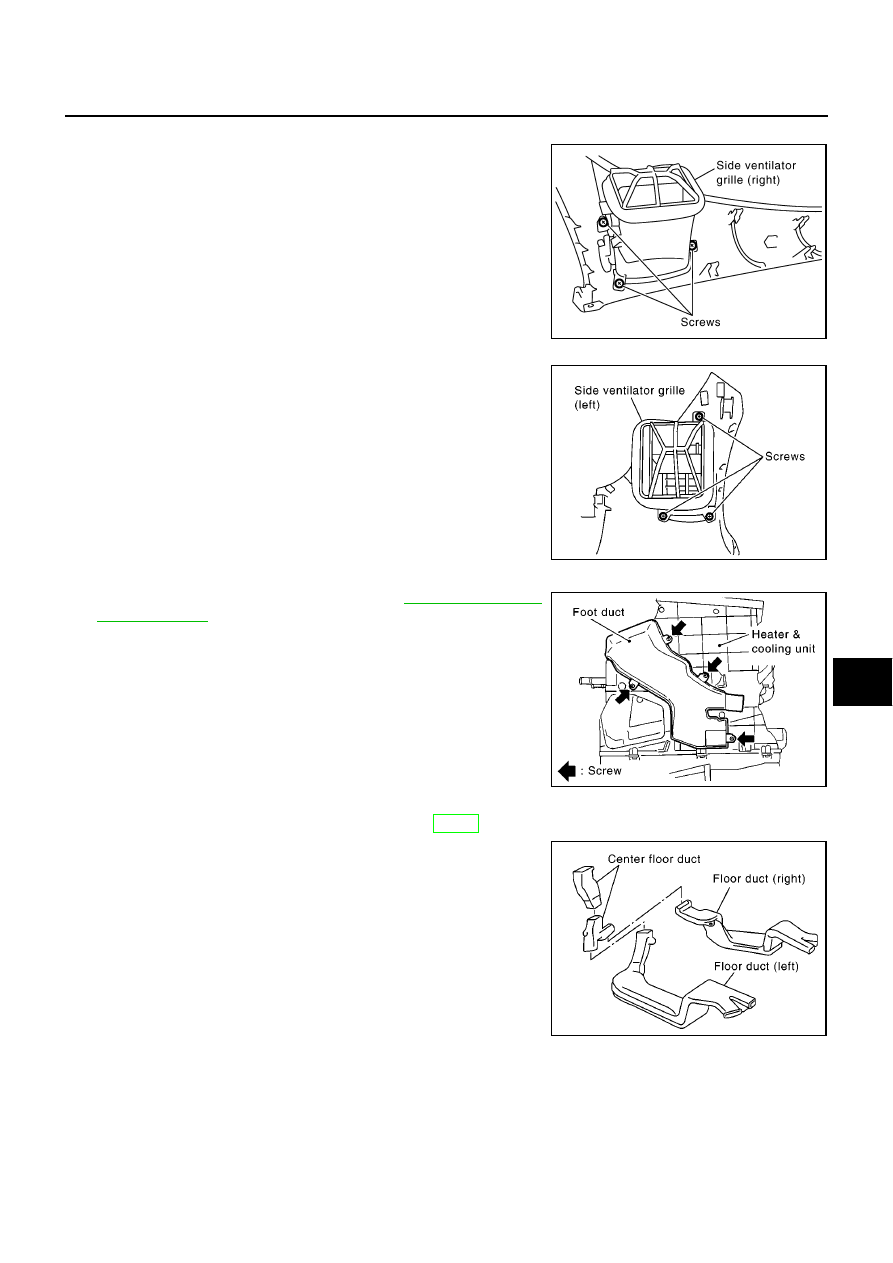

SIDE VENTILATOR GRILLE

1.

Remove instrument finisher B.

2.

Remove the side ventilator grille (right).

3.

Remove instrument finisher A.

4.

Remove side ventilator grille (left).

FOOT DUCT

1.

Remove the heater & cooling unit. Refer to

ATC-118, "Removal

and Installation"

.

2.

Remove the foot duct.

FLOOR DUCT

1.

Remove instrument lower center panel. Refer to BT-22, “INSTRUMENT PANEL ASSEMBLY”.

2.

Remove center floor duct.

3.

Remove the front seats.

4.

Peel back the floor trim to a point where the floor duct is visible.

5.

Remove floor ducts.

RJIA2337E

RJIA2338E

RJIA0830E

RJIA2339E
