BLOWER MOTOR

BLOWER MOTOR

PFP:27226

Removal and Installation

EJS00310

1.

Remove the blower unit. Refer to

ATC-115, "Removal and Instal-

lation"

.

2.

Remove the auto amp.

3.

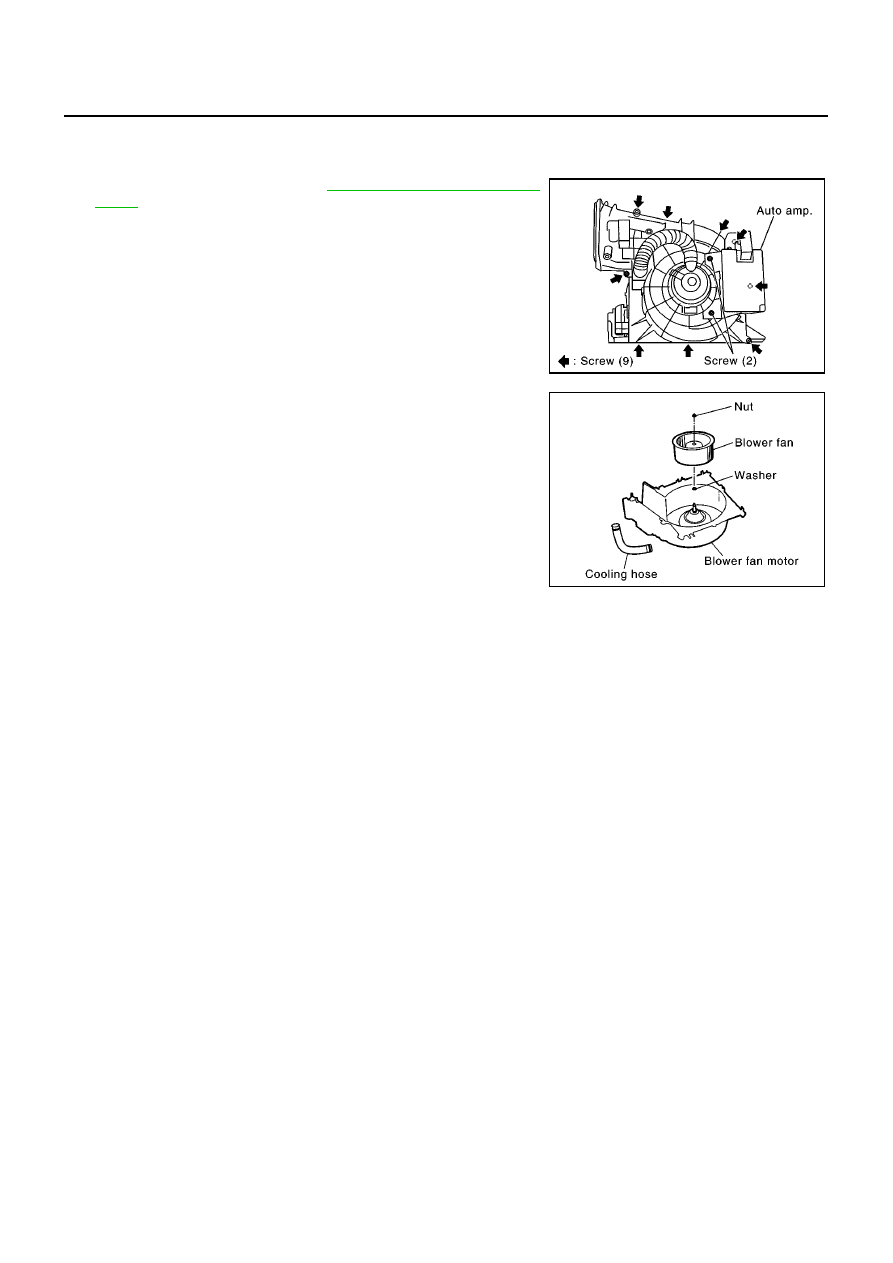

Remove the blower unit fixing screw, then separate the blower
unit.

4.

Remove the cooling hose and blower fan.

RJIA0169E

RJIA0356E

INTAKE DOOR MOTOR

ATC-117

C

D

E

F

G

H

I

K

L

M

A

B

ATC

INTAKE DOOR MOTOR

PFP:27730

Removal and Installation

EJS00311

1.

Remove the blower unit. Refer to

ATC-115, "Removal and Instal-

lation"

2.

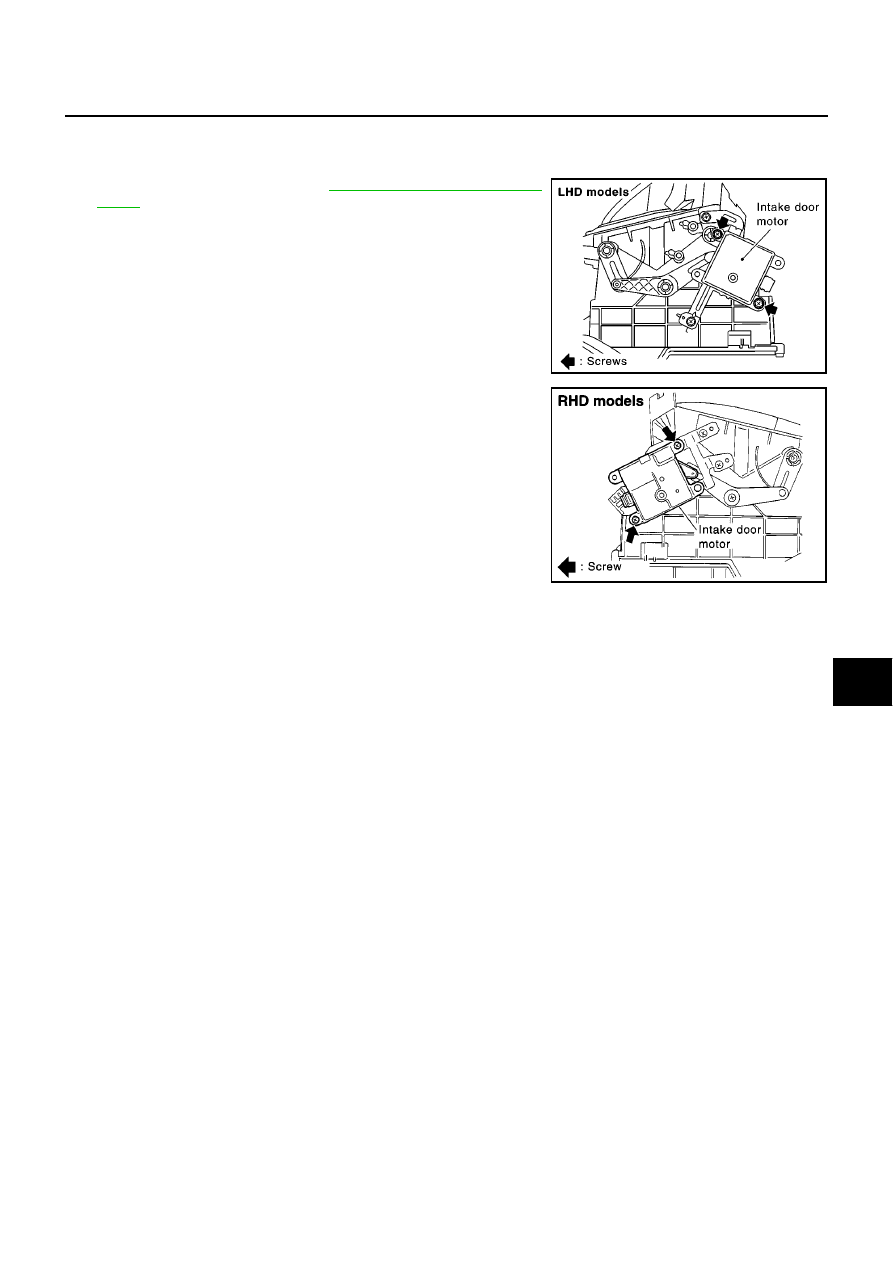

Remove the intake door motor from the blower unit.

RJIA0822E

RJIA1721E

ATC-118

HEATER & COOLING UNIT ASSEMBLY

HEATER & COOLING UNIT ASSEMBLY

PFP:27110

Removal and Installation

EJS00312

REMOVAL

1.

Use the refrigerant collecting equipment (For HFC-134a) to dis-
charge the refrigerant from A/C system.

2.

Drain coolant from cooling system. Refer to LC-18, "Changing
Engine Coolant" for QG engine, LC-40, "Changing Engine Cool-
ant" for YD engine.

3.

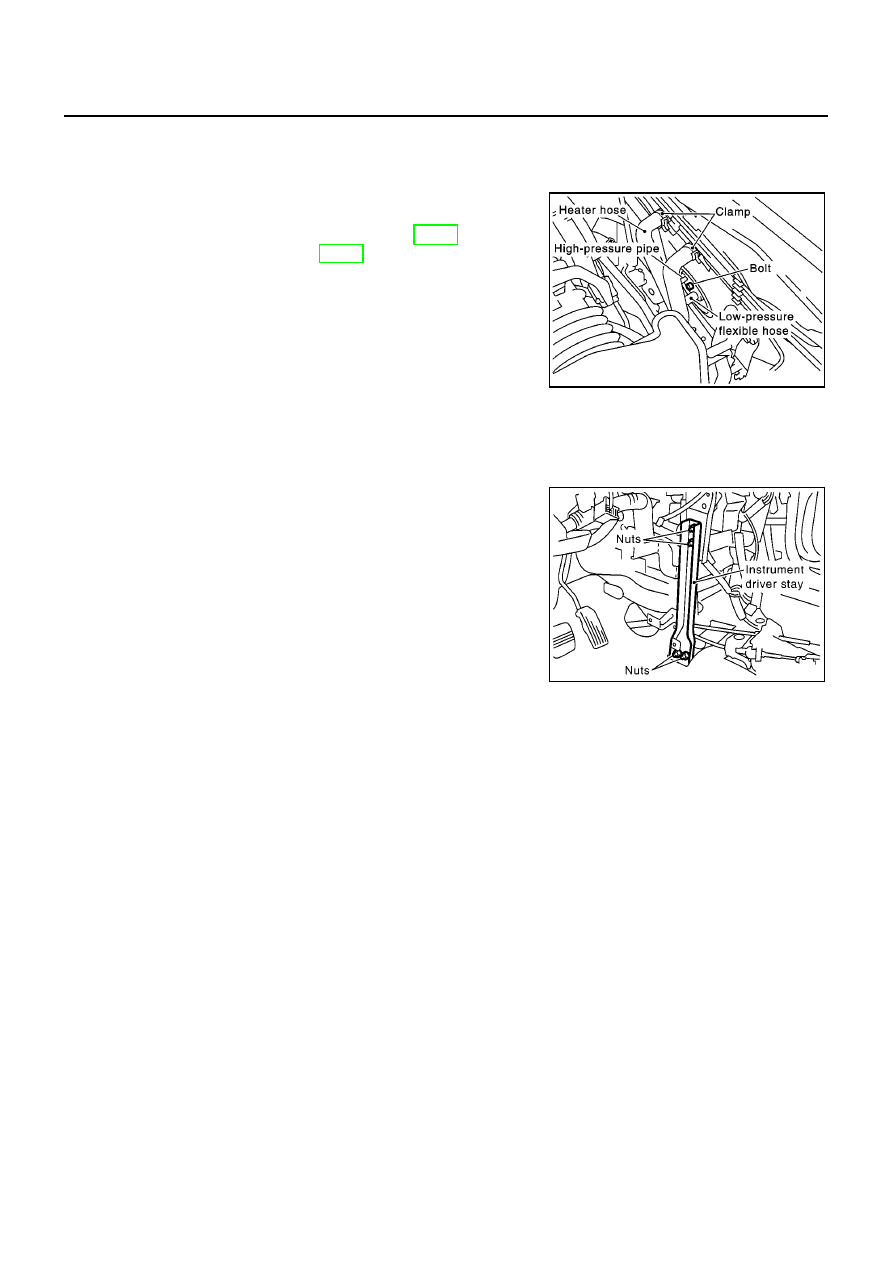

Disconnect two heater hoses from heater core pipe.

4.

Disconnect the low-pressure flexible hose and high-pressure
pipe from the evaporator.

CAUTION:

Cap or wrap the joint of the low-pressure flexible hose and the
high-pressure pipe with a suitable tool such as a vinyl tape to
avoid the entry of air.
5.

Remove the instrument panel assembly.

6.

Remove the blower unit.

7.

Remove clips of vehicle harness from steering member.

8.

Remove the instrument stay.

RJIA1734E

RJIA2333E

HEATER & COOLING UNIT ASSEMBLY

ATC-119

C

D

E

F

G

H

I

K

L

M

A

B

ATC

9.

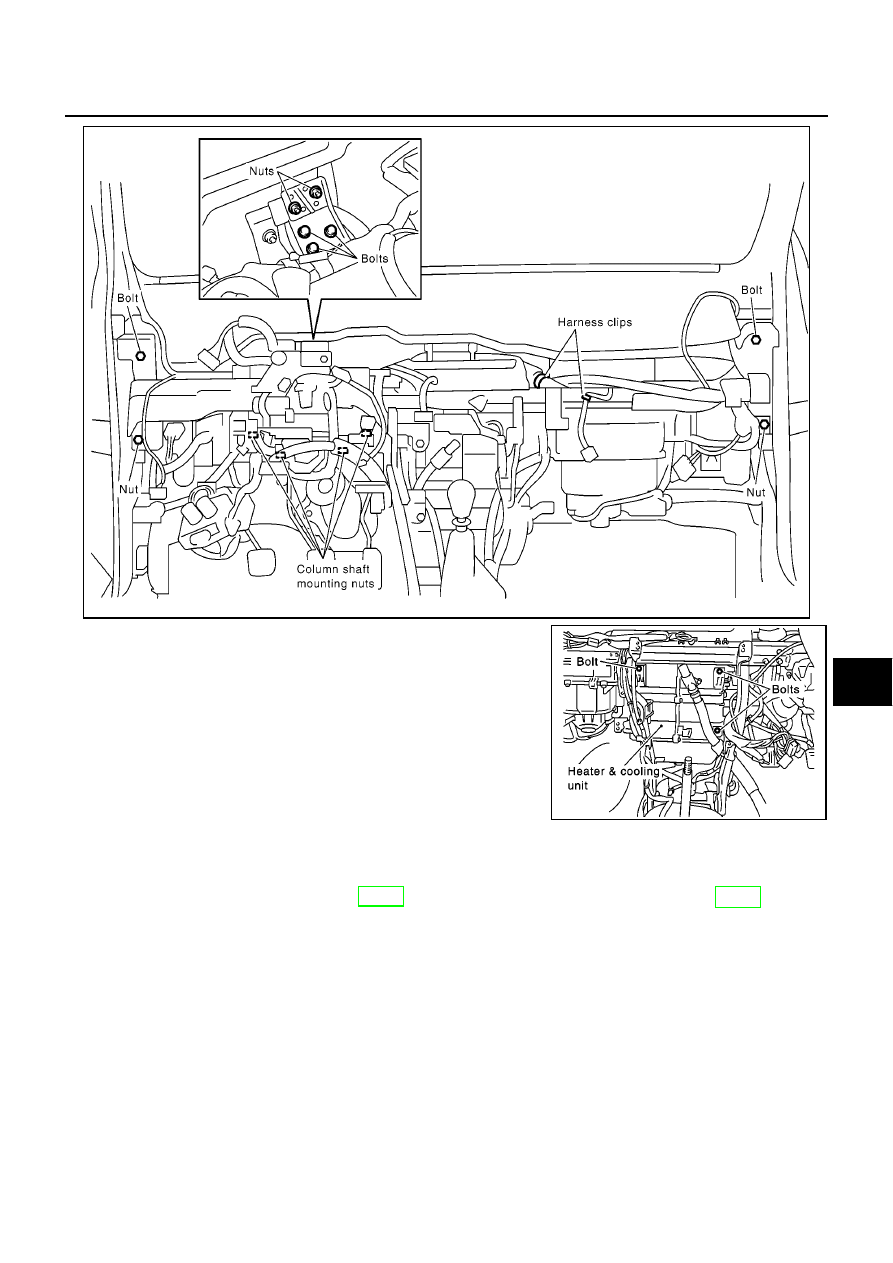

Remove the fixing bolts from heater & cooling unit.

10. Remove the steering member.

11. Remove the heater & cooling unit.

INSTALLATION

1.

Installation is basically the reverse order of removal.

NOTE:
When filling radiator with coolant, refer to LC-18, "Changing Engine Coolant" for QG engine, LC-40, "Chang-
ing Engine Coolant" for YD engine.

RJIA2334E

RJIA1724E
